ULA火箭专用高性能支撑固定支架结构

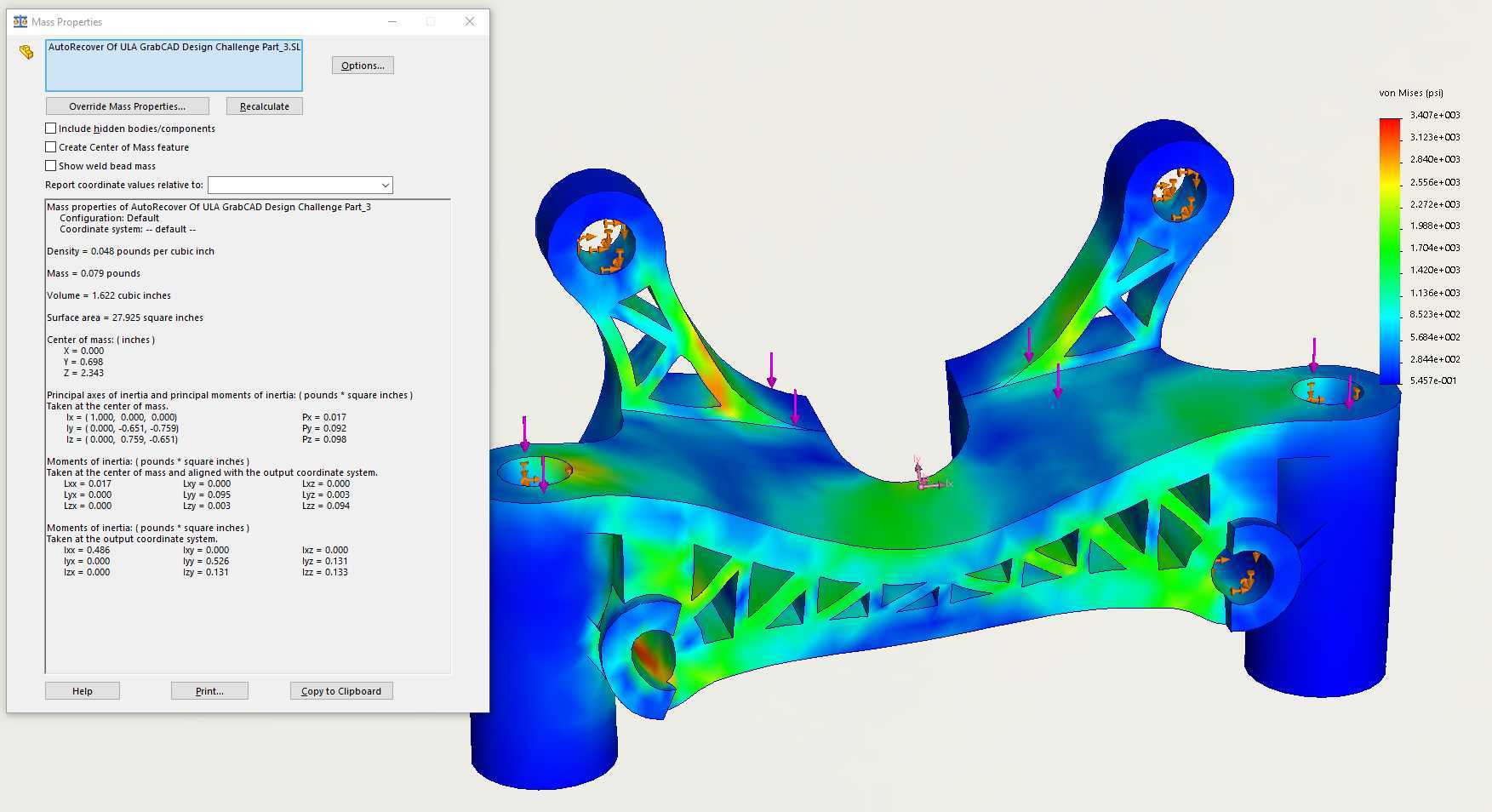

在航天发射配套的地面支撑与箭体附属结构体系中，这类针对ULA火箭设计的专用支架，主要承担箭体对应舱段的载荷传递、部件定位与工况下的结构补强作用，区别于常规工业支撑件，航天场景下的支架需要同时兼顾轻量化与极端载荷下的结构可靠性，不能出现冗余重量挤占箭体有效载荷空间，也不能在发射振动、加速度过载工况下出现结构形变超限的问题。从设计逻辑来看，该支架采用拓扑优化后的异形承力结构，没有多余的非承载构型，整体轮廓完全匹配箭体对应安装位的边界尺寸，安装孔位的位置度公差严格适配箭体预装接口，不需要额外做现场修配就能完成装配，能大幅缩短地面总装的工序周期。材料选用上匹配高强度工程塑料的成型特性，结构的壁厚分布做了渐变处理，承力主梁位置壁厚加大，非承载的减重区域做了镂空挖除，在保证整体结构刚度满足3407psi最大应力承载要求的前提下，将整体重量控制在极低区间，不会给箭体带来额外的重量负担。实际应用场景中，该支架既可以在箭体地面总装阶段作为临时支撑定位构件，固定对应管路、电气组件的安装位置，也能在发射飞行阶段作为永久附属结构，承受起飞阶段的振动过载、飞行段的气动载荷传递，将局部集中载荷均匀分散到箭体主承力壁板上，避免局部应力集中造成的结构损伤。从安装边界来看，支架的所有外接棱边都做了倒角处理，不会和周边的管路、线缆包覆层产生干涉刮擦，安装面的平面度控制在装配要求范围内，锁紧后不会出现相对滑移，结构的固有频率避开了箭体起飞阶段的主要振动频带，不会在发射过程中产生共振问题。不同于常规民用设备的支撑件，这类航天用支架的每一处构型都经过受力仿真验证，去掉了所有不参与承力的冗余结构，整体构型紧凑，在狭小的箭体安装空间内实现了承载、定位、减重的多重目标，其设计思路也可以为同类轻量化高承载要求的特种支撑结构提供参考，尤其是在对重量控制严苛、载荷工况复杂的应用场景下，这种拓扑优化结合材料特性匹配的设计方式，能在结构性能与重量控制之间找到最优平衡点。
