三角加强型带铰孔安装支座结构设计

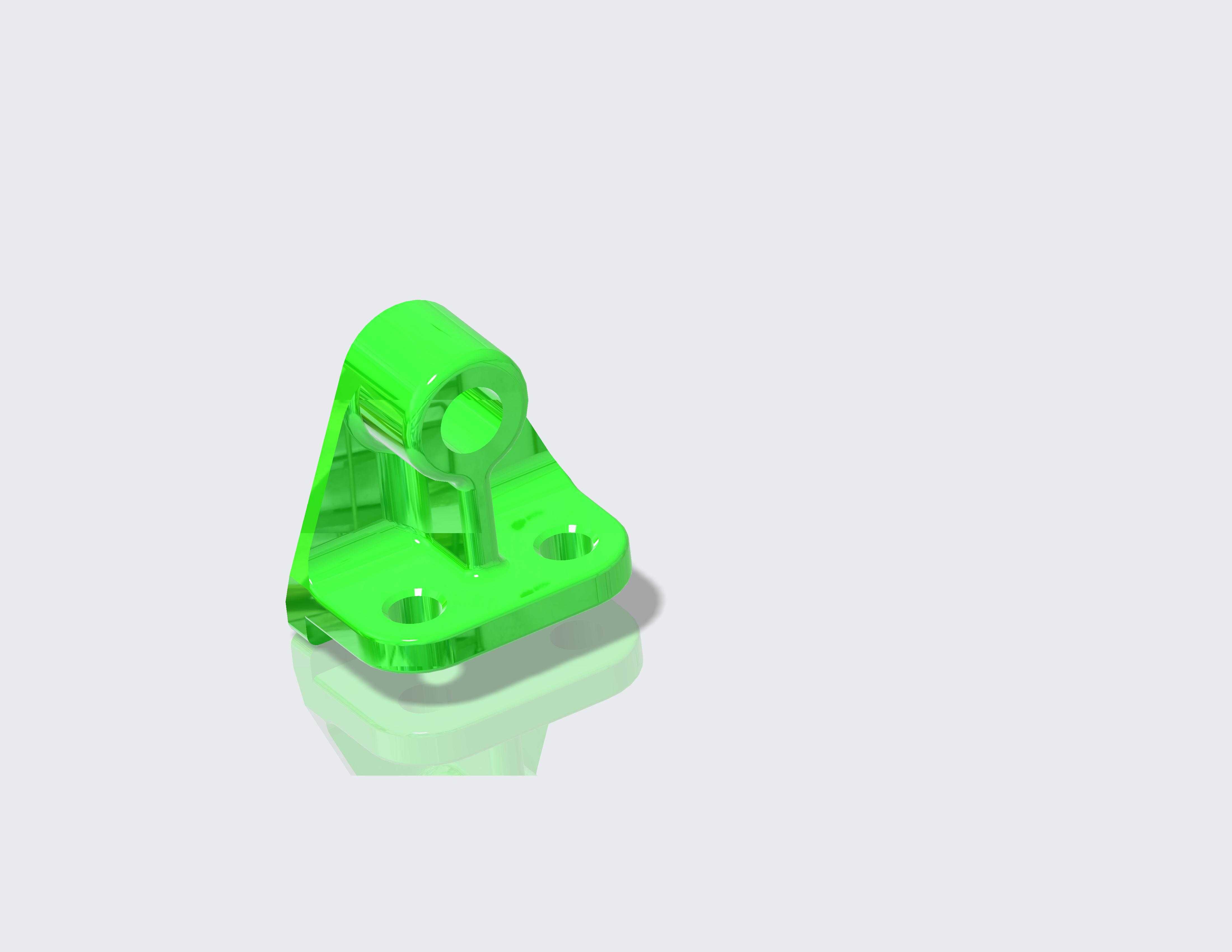

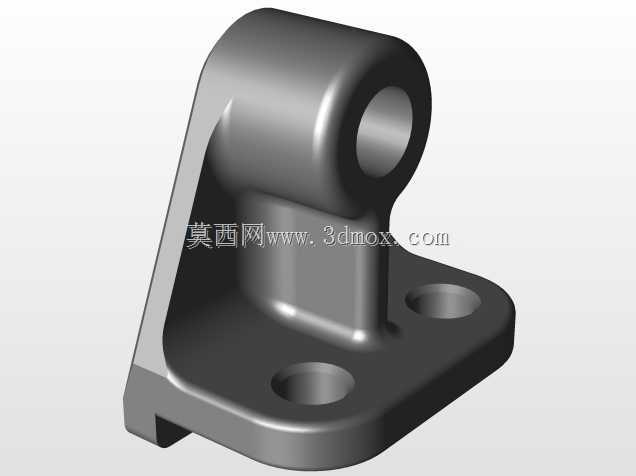

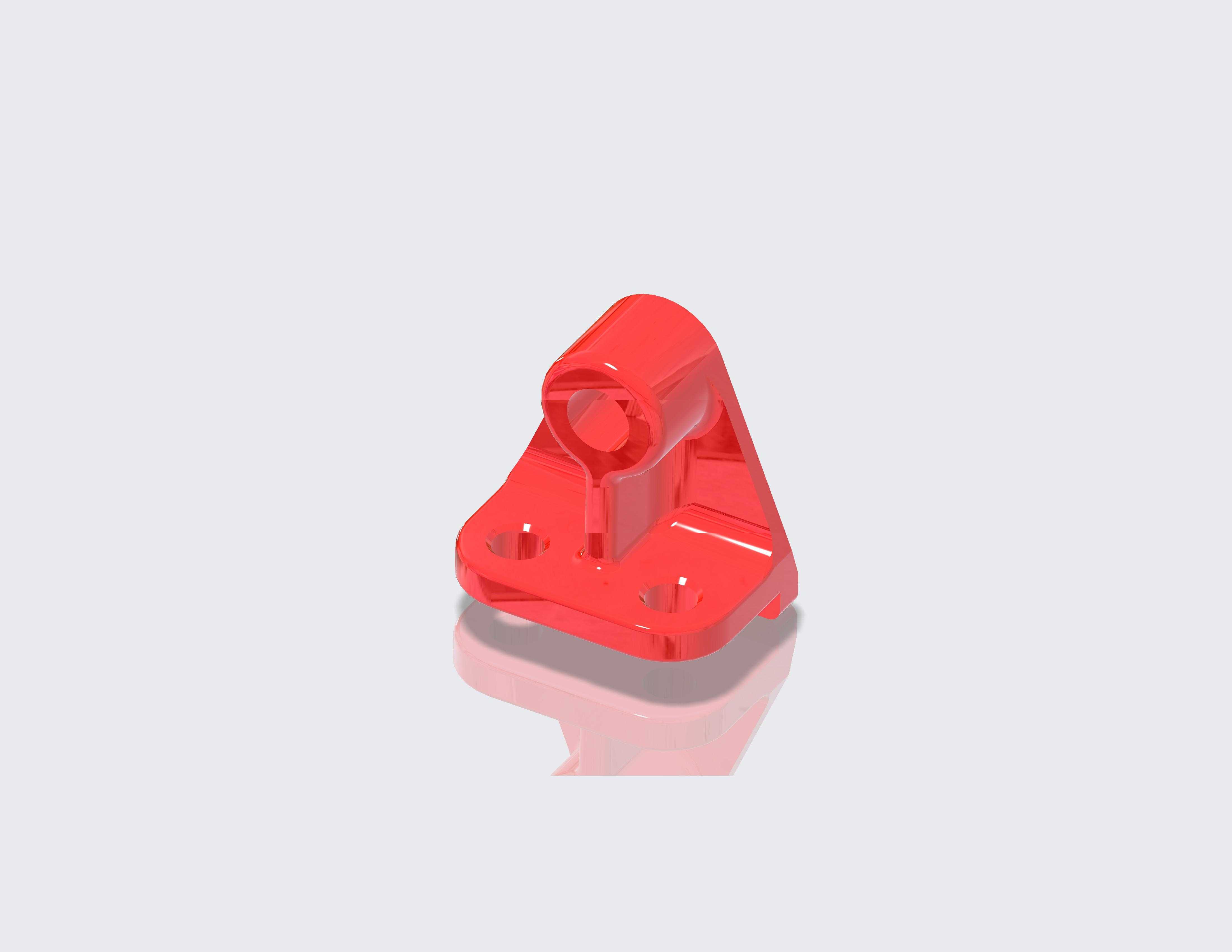

这款带铰孔的三角支撑安装座，多应用在中小型自动化生产线的执行端连接、轻型输送设备的侧边导向组件固定、以及工装夹具的定位模块安装场景中，日常工况下主要承担铰接端的径向载荷传递，同时抵消设备运行中产生的小幅侧向冲击力，避免连接部位出现应力集中导致的断裂失效。从结构设计逻辑来看，主体采用三角封闭腔体的加强构型，没有多余的冗余结构，在控制整体重量的前提下，将受力路径从顶部铰孔位置沿着两侧加强筋直接传导到底部的两个安装孔位，载荷传递路径短且没有应力突变的直角过渡，所有转角位置都做了均匀的圆角处理，能有效降低长期交变载荷下的疲劳开裂风险。顶部的贯通铰孔做了等壁厚设计，孔壁厚度经过校核，能适配常用的圆柱销轴配合，铰接转动时的接触面压处于常规工程材料的许用范围内，不会出现孔壁压溃的问题。底部的两个安装沉孔采用对称布局，孔位间距严格匹配常用的工业铝型材安装槽距，也适配普通钢板机架的预留孔位安装，沉孔深度刚好能容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出安装座底面，保证整个支座与安装基面完全贴合，不会出现安装倾斜导致的铰接卡滞问题。安装边界方面，整体外轮廓没有突出的尖锐结构，相邻部件安装时不会出现空间干涉，支座的总高度控制在常规铰接组件的安装空间范围内，不需要额外对周边设备做改造就能直接替换同类型的老旧支座。侧面的镂空加强结构不是单纯为了减重，而是在注塑或者机加工过程中，能减少壁厚不均导致的变形，保证铰孔的圆柱度和安装底面的平面度，加工完成后不需要额外做大量的校形工序就能满足装配精度要求。实际装配使用时，顶部铰孔可以连接连杆类传动件，底部通过两个螺钉锁紧在安装基面，三角构型的侧面还能作为临时的定位基准面，方便安装时快速找正铰接中心的位置，不需要额外设计定位工装就能完成装配，能有效缩短现场设备调试的时间。
