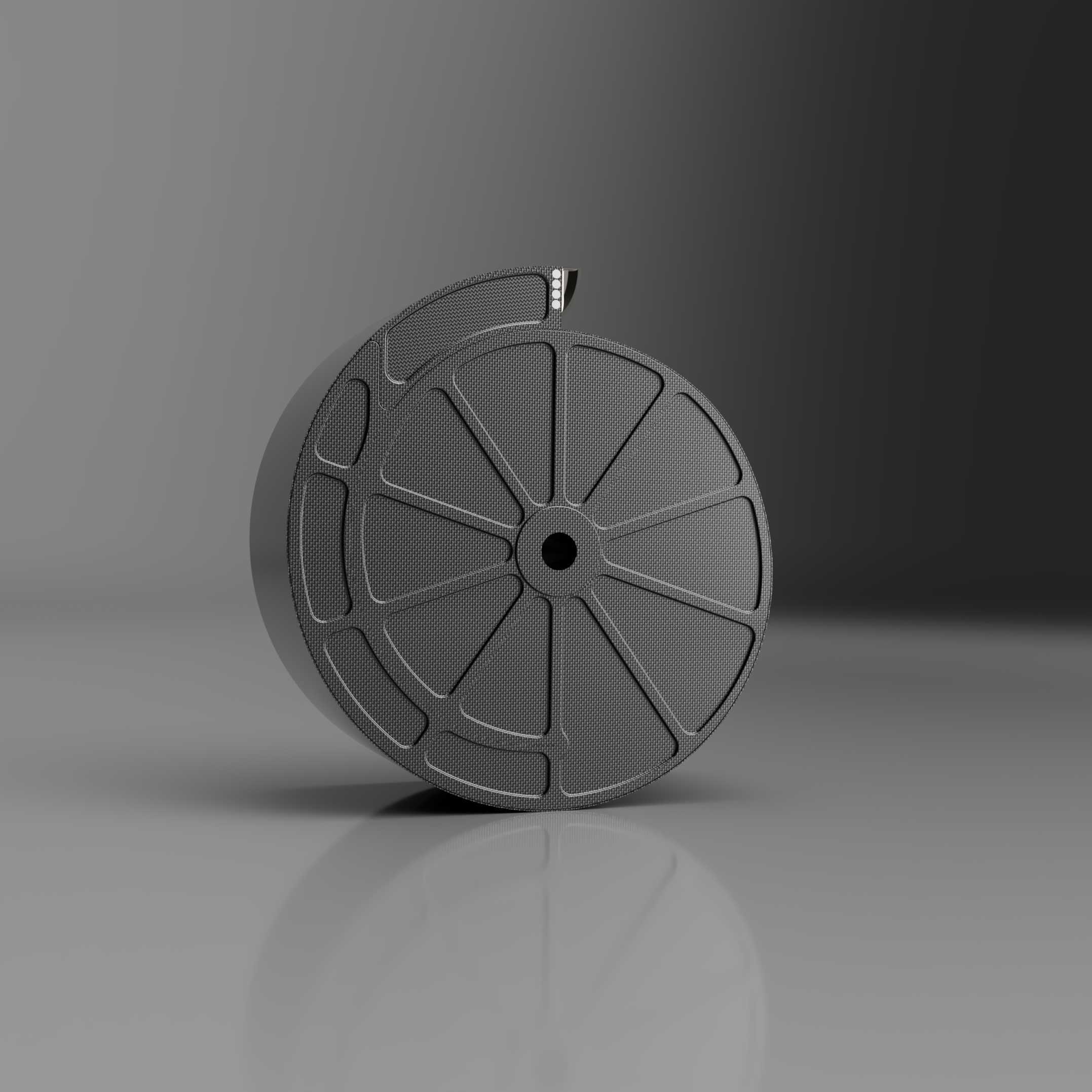

碳纤维双滚筒超轻高容量取排料滚筒结构

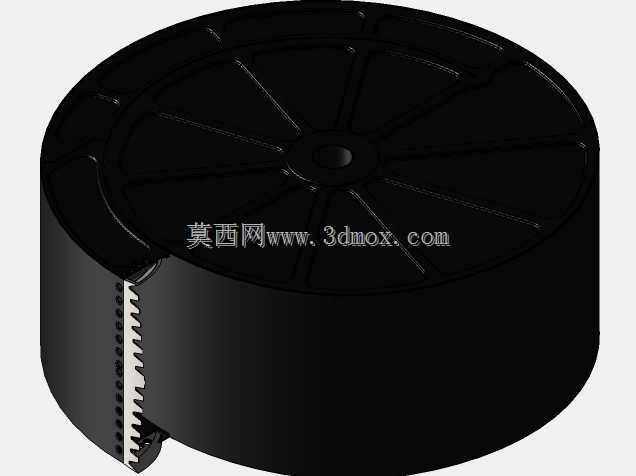

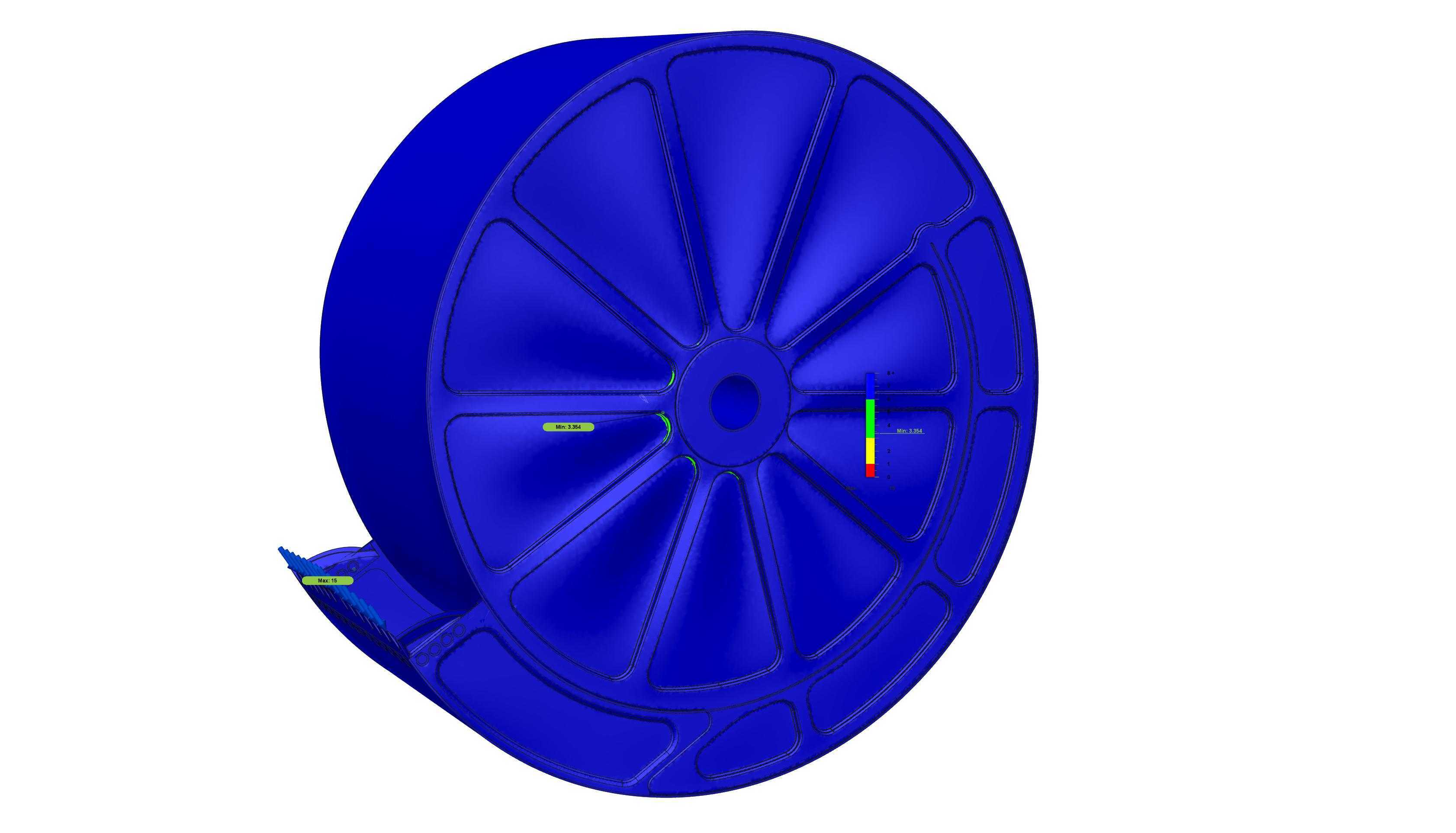

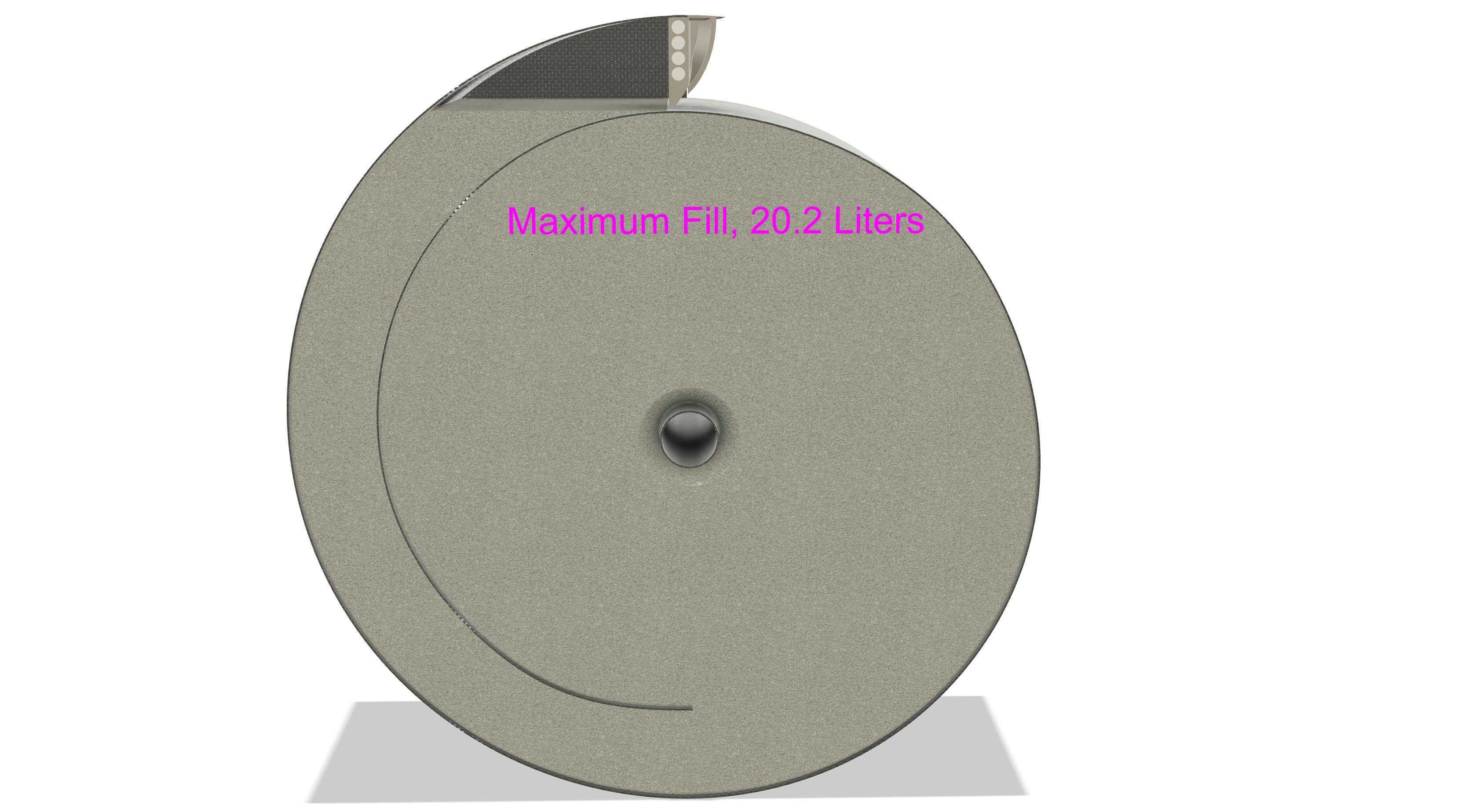

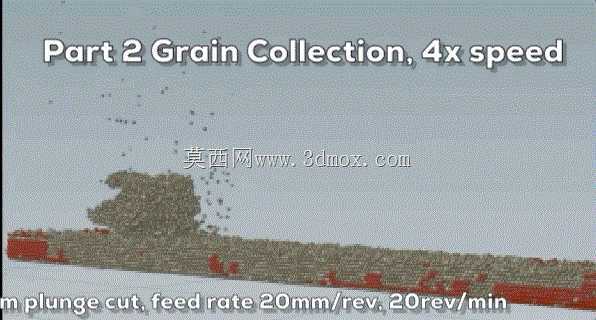

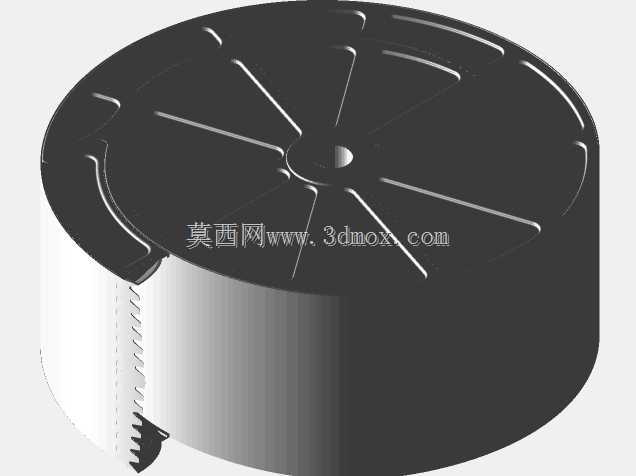

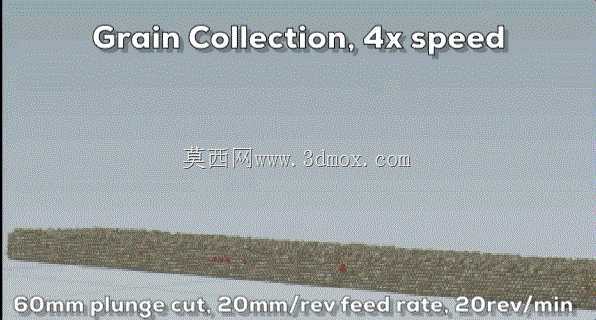

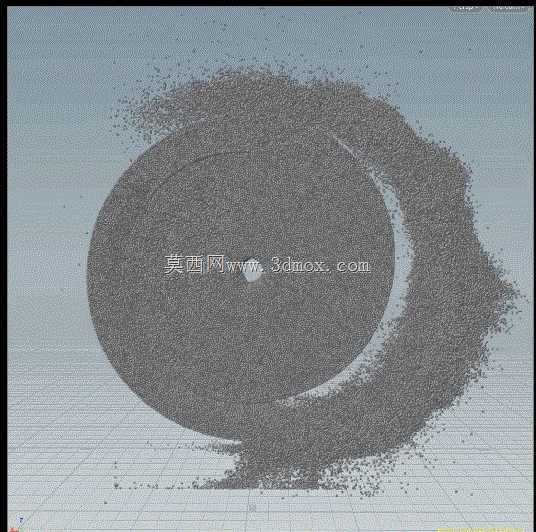

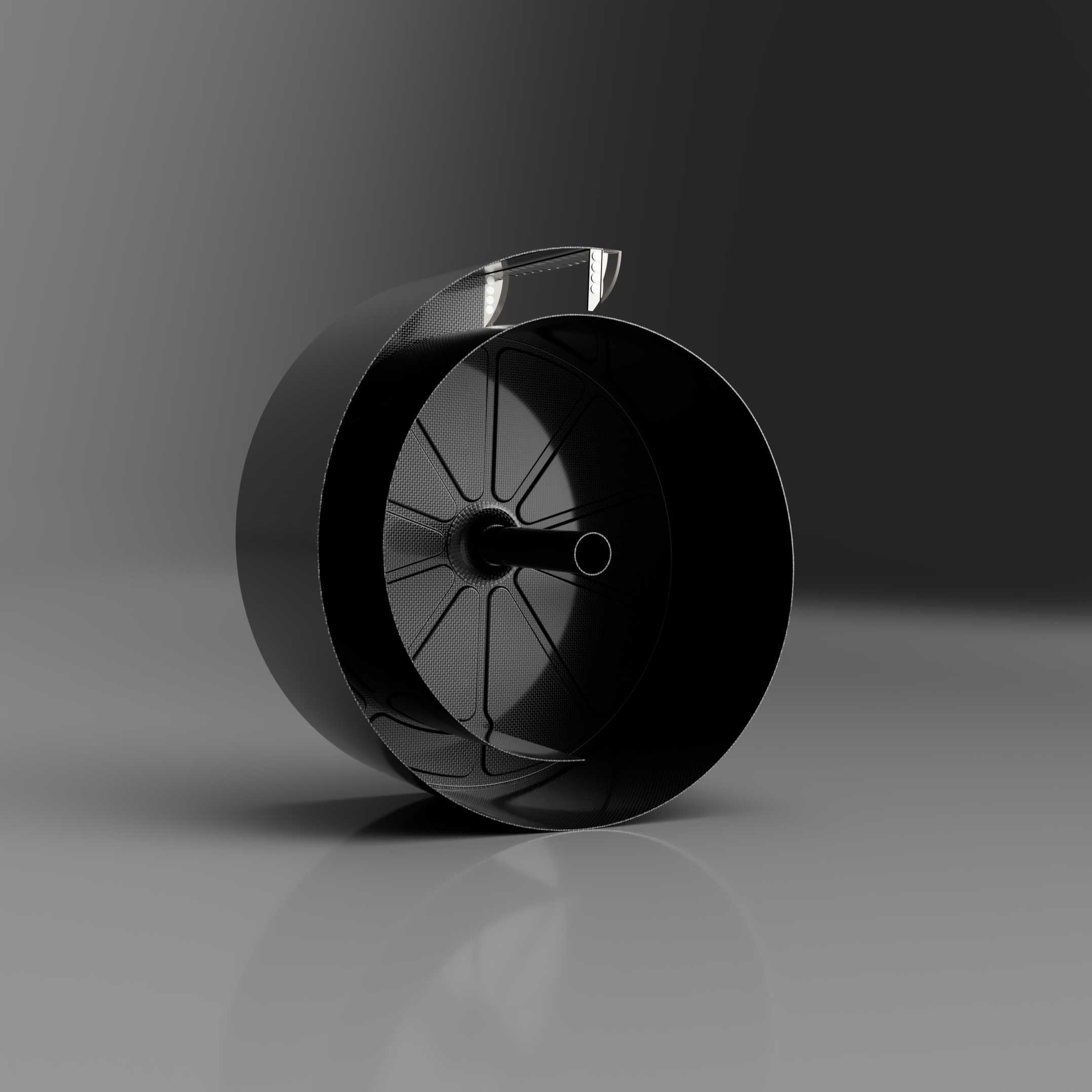

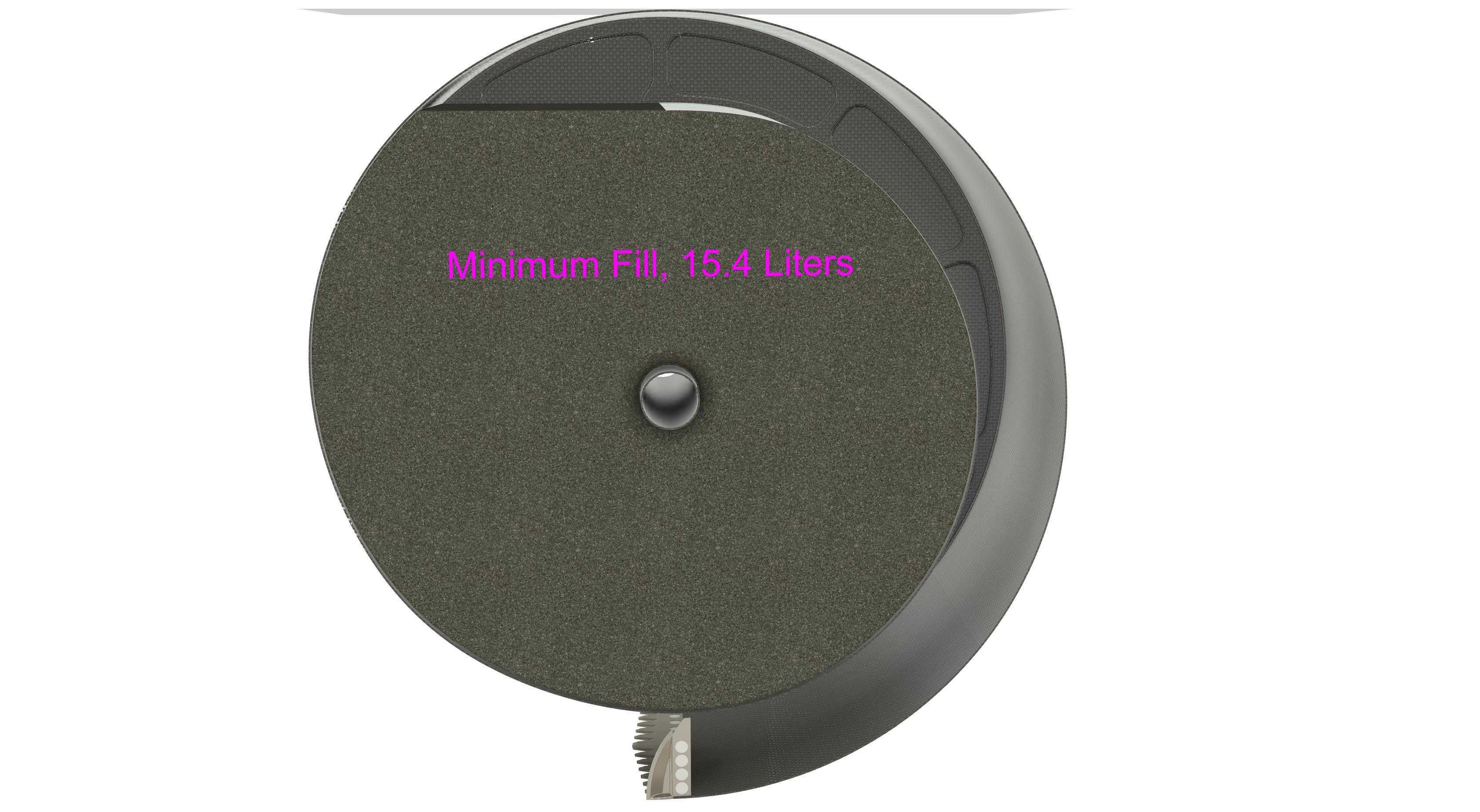

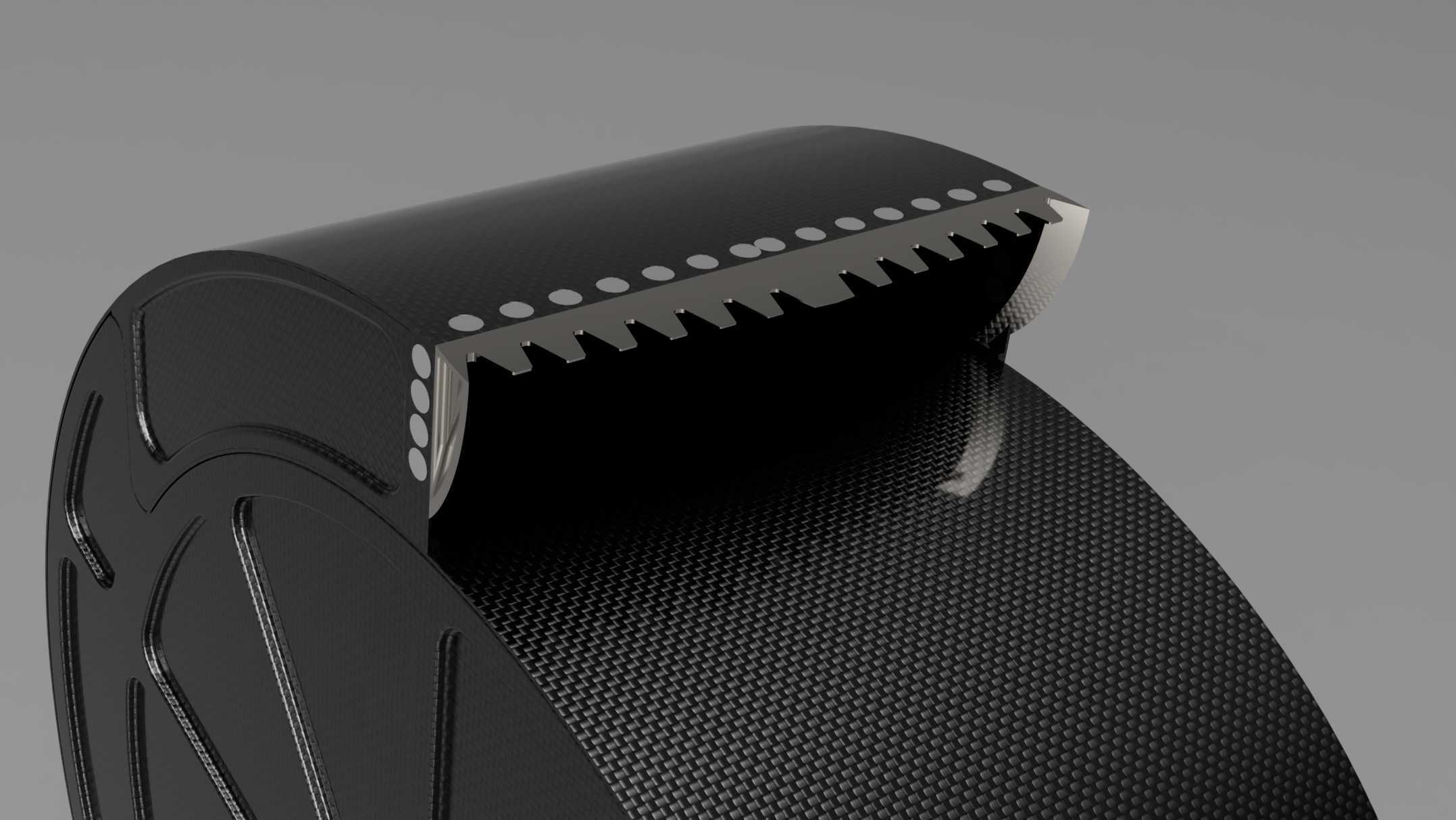

该滚筒结构采用碳纤维材质打造，核心采用双滚筒反向180度同步旋转的布置形式，可在任意重力环境下完成物料的拾取与排放作业，作业过程不受重力方向变化干扰，适配极端工况下的物料转运需求。结构设计阶段将安全系数设定为3.64，挖掘齿可承受200lb负载，最大作业位移控制在15mm，整体齿组经过强化处理，可适配超过600磅载荷的连续作业场景。从安装边界来看，该结构外径为450毫米，总宽度359毫米，切削刃宽度175毫米，单侧切削深度约20毫米，单组双桶结构自重仅1.928千克，容腔容积在顶部与底部180度相位布置时可达35.6升，不同作业姿态下的填充率经过多轮仿真验证：水平向上姿态最大单个药筒填充率99%，对应容积20.94升，预期最大填充率96.4%；垂直向上20.2升工况下最小单个药筒填充率74%，对应容积15.4升，底部组合总填充率可达85%，兼顾了轻量化与高容料的核心需求。结构侧板采用GFRP材质，勾头为GFRP齿结构，通过铆接方式与铝合金结构的侧面、外壳完成连接，勾勺与齿、外壳的粘结工艺经过多轮可靠性验证，设计阶段重点考虑了三项核心需求：一是允许结构在损坏或堵塞时实现快速更换，降低停机维护时长；二是通过结构冗余设计减少因损坏或堵塞导致的整套滚筒功能完全丧失的概率；三是简化整体结构，在控制自重的前提下最大化提升材料利用效率。GFRP构件无需额外内部支撑结构，可在最大化储存容量的同时减少潜在积料、堵塞风险。功能层面配套自动调节切割深度的单切割边缘设计，增加可剪切半径作为初切割边缘，作业过程中以剪切作用移除物料而非硬挖掘，减少抓取过程的卡滞概率，风化层以薄层形式移除，适配随附的DFM分析要求。制造阶段采用最小部件数量设计，仅需6种常见且工艺成熟的简单、快速组装部件即可完成总装；超大铲斗和隧道与切割深度的配比设计，可减少堵塞或填塞的可能性，有效切割深度约为设计切割深度的3倍，匹配现有成熟作业系统的工况参数，同时可减少排旋转次数，提升连续作业效率。
