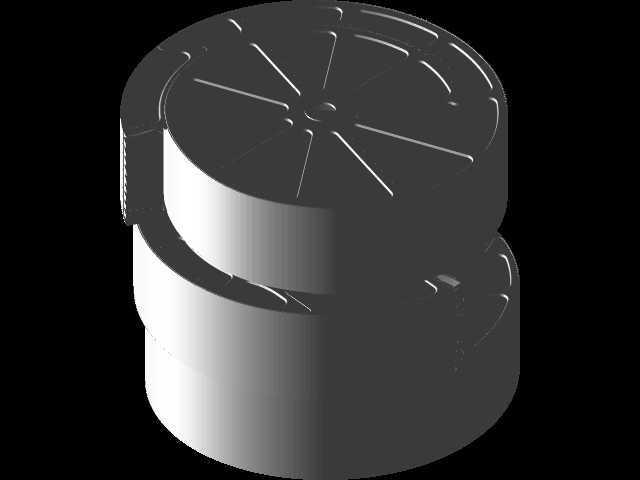

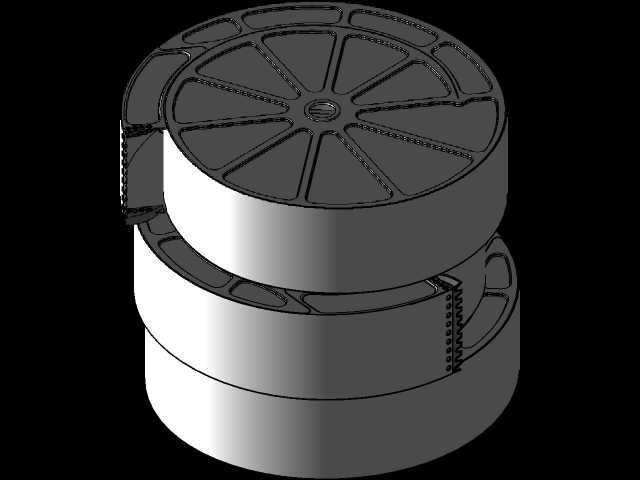

轻量化表土滚筒筛分输送结构设计

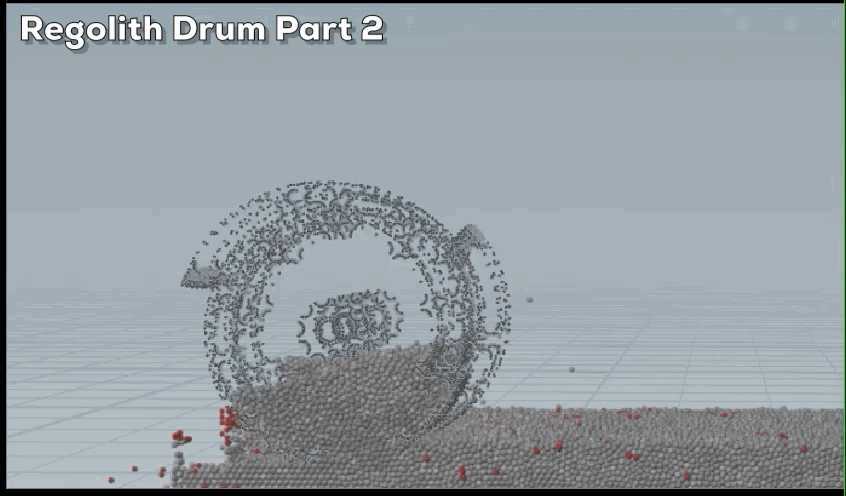

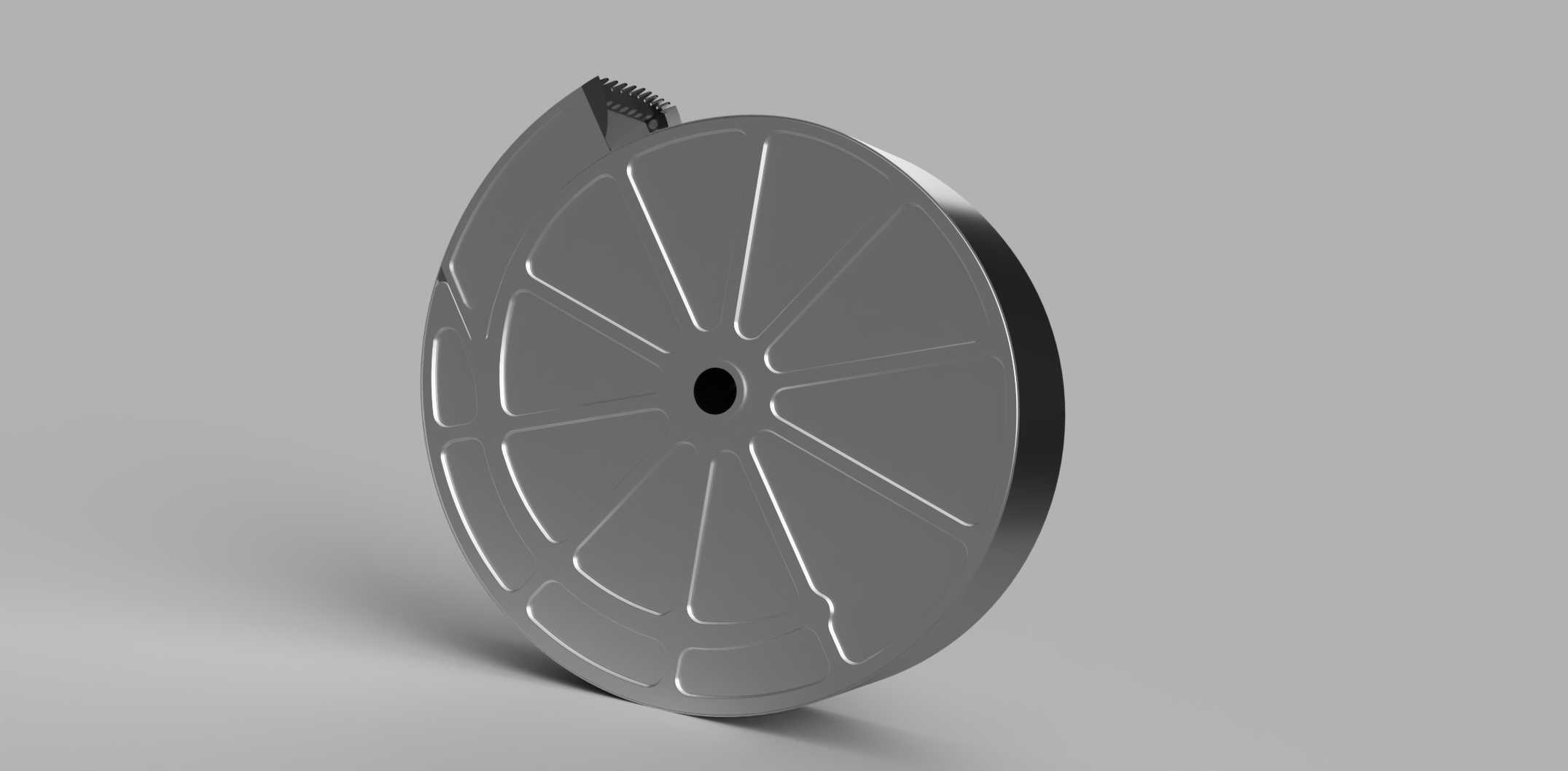

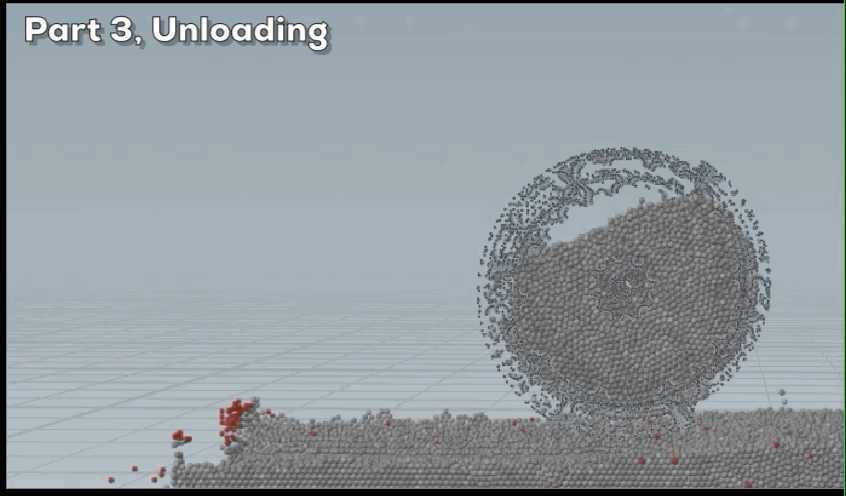

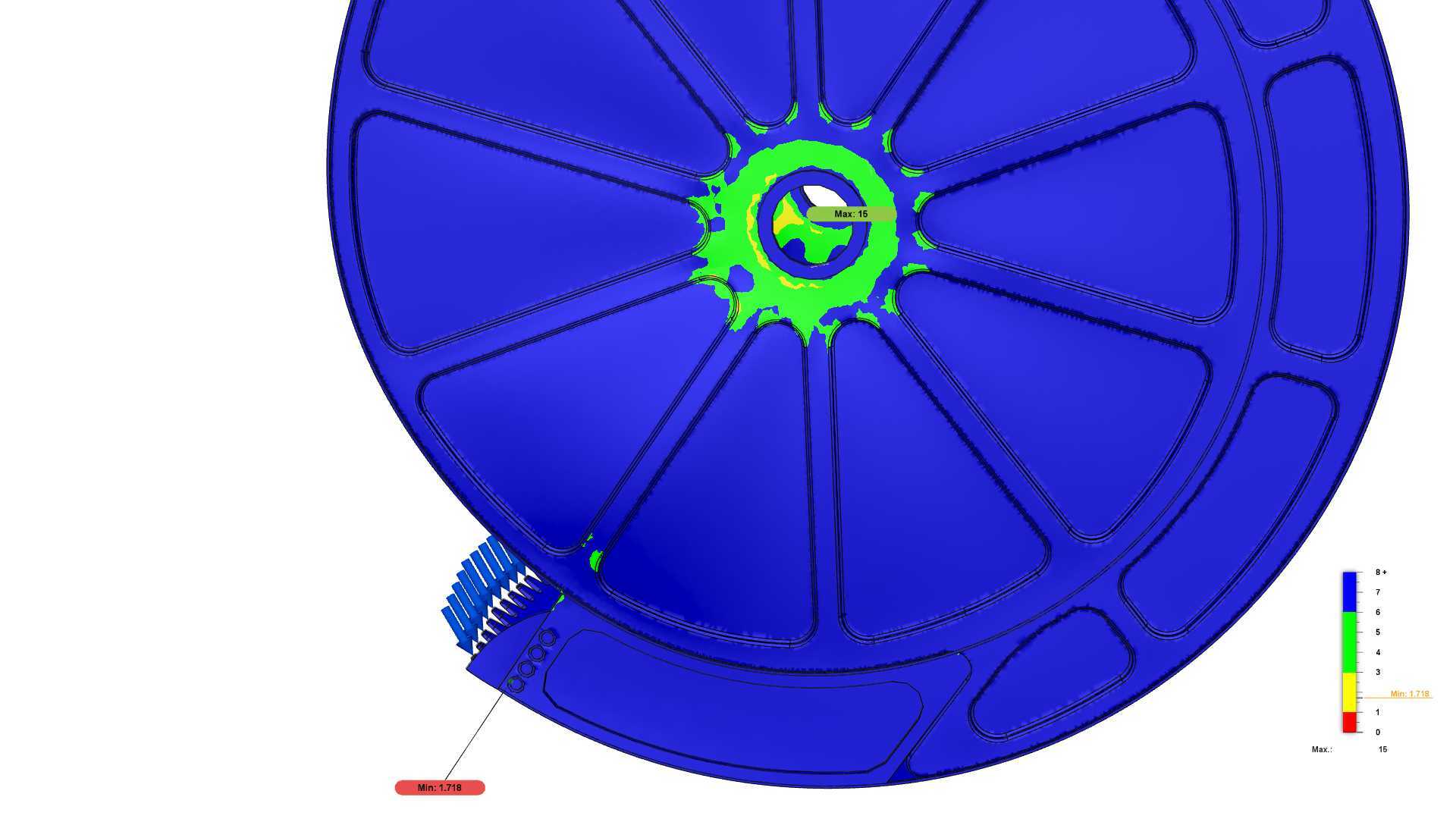

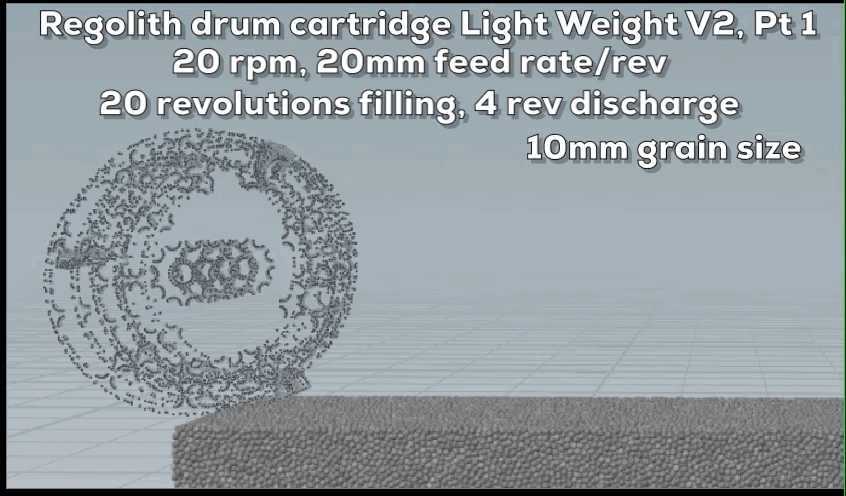

在行星表层采样、散料颗粒输送筛分的作业场景中，这类滚筒结构承担着物料暂存、定量输送、筛分排料的核心作用，适配小颗粒散状物料的连续作业工况，可在低转速运行状态下完成物料的填充、暂存与定量排出，避免散料在输送过程中出现卡滞、堆积堵塞的问题。设计阶段优先考虑减重需求，整体采用冲压拼接的成型思路，摒弃厚重的铸造壳体结构，在齿部剪切受力位置做安全系数校核，确保在额定冲击载荷下结构不会出现形变或断裂失效，同时将整体重量控制在较低区间，既适配冲压钣金的批量加工工艺，也可兼容增材制造的小批量定制生产需求。结构上采用三组分料腔的布局，可实现不同填充率下的物料定量输送，针对不同粒径的颗粒物料，优化料腔内部的挡料结构，在水平向上保留足够的物料留存空间，底部预留足够的物料流动间隙，避免大颗粒卡入料腔与壳体的间隙造成结构卡滞。侧部的快换结构设计，可在筛网或料腔出现磨损、堵塞时快速完成部件更换，无需拆解整个滚筒总成，大幅降低现场维护的工作量与停机时间。结构设计上取消了多余的内部支撑构件，最大化利用滚筒内部的容积空间，同时减少内部结构带来的物料堆积挂壁问题，针对进料端的切割边缘做优化，采用剪切式的物料切削动作替代传统的挖掘式进料，减少进料过程中对颗粒物料的破碎，同时降低进料阻力，避免大颗粒物料卡入切削边缘造成结构卡停。整体外形尺寸适配常规的采样输送机构安装边界，外径、总宽度、切削宽度、切割深度均匹配常规的安装接口，可直接替换同规格的传统重型滚筒结构，无需对原有设备的安装机架做额外改造。排料阶段采用低转速多转数排料的逻辑，可实现小粒径颗粒物料的均匀稳定排出，适配10mm粒径范围内的散状物料作业，进料速率匹配设备的额定处理能力，不会出现进料过载导致的滚筒闷停问题。针对易磨损的切削边缘、料腔接触面，可根据作业工况选择硬化处理、硬质材料镶嵌或者铆接耐磨衬板的方式提升使用寿命，整体部件数量控制在较低水平，装配流程简单，采用常规的紧固件连接即可完成总装，无需复杂的专用工装辅助，适合野外作业场景下的快速装配与维修更换。
