剖视结构轴流式涡轮喷气发动机设计

项目分类:3D模型 发布时间:2021-08-09 ID:229336
  • 剖视结构轴流式涡轮喷气发动机设计
  • 剖视结构轴流式涡轮喷气发动机设计
  • 剖视结构轴流式涡轮喷气发动机设计
  • 剖视结构轴流式涡轮喷气发动机设计
  • 剖视结构轴流式涡轮喷气发动机设计
  • 剖视结构轴流式涡轮喷气发动机设计
  • 剖视结构轴流式涡轮喷气发动机设计
  • 剖视结构轴流式涡轮喷气发动机设计
  • 剖视结构轴流式涡轮喷气发动机设计
  • 剖视结构轴流式涡轮喷气发动机设计
  • 剖视结构轴流式涡轮喷气发动机设计

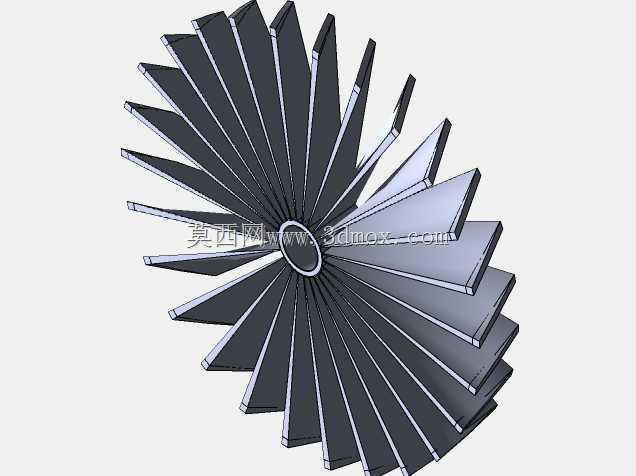

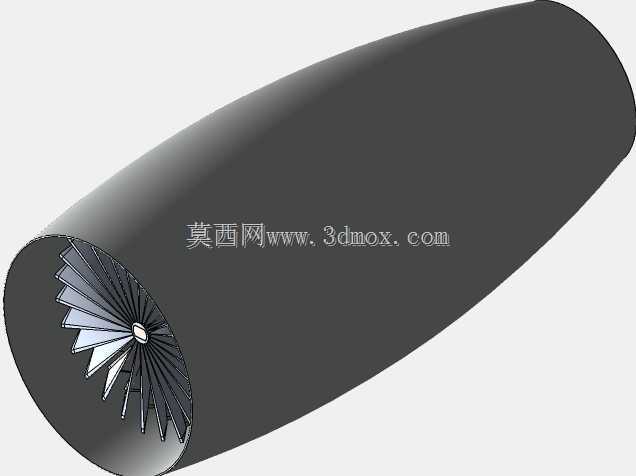

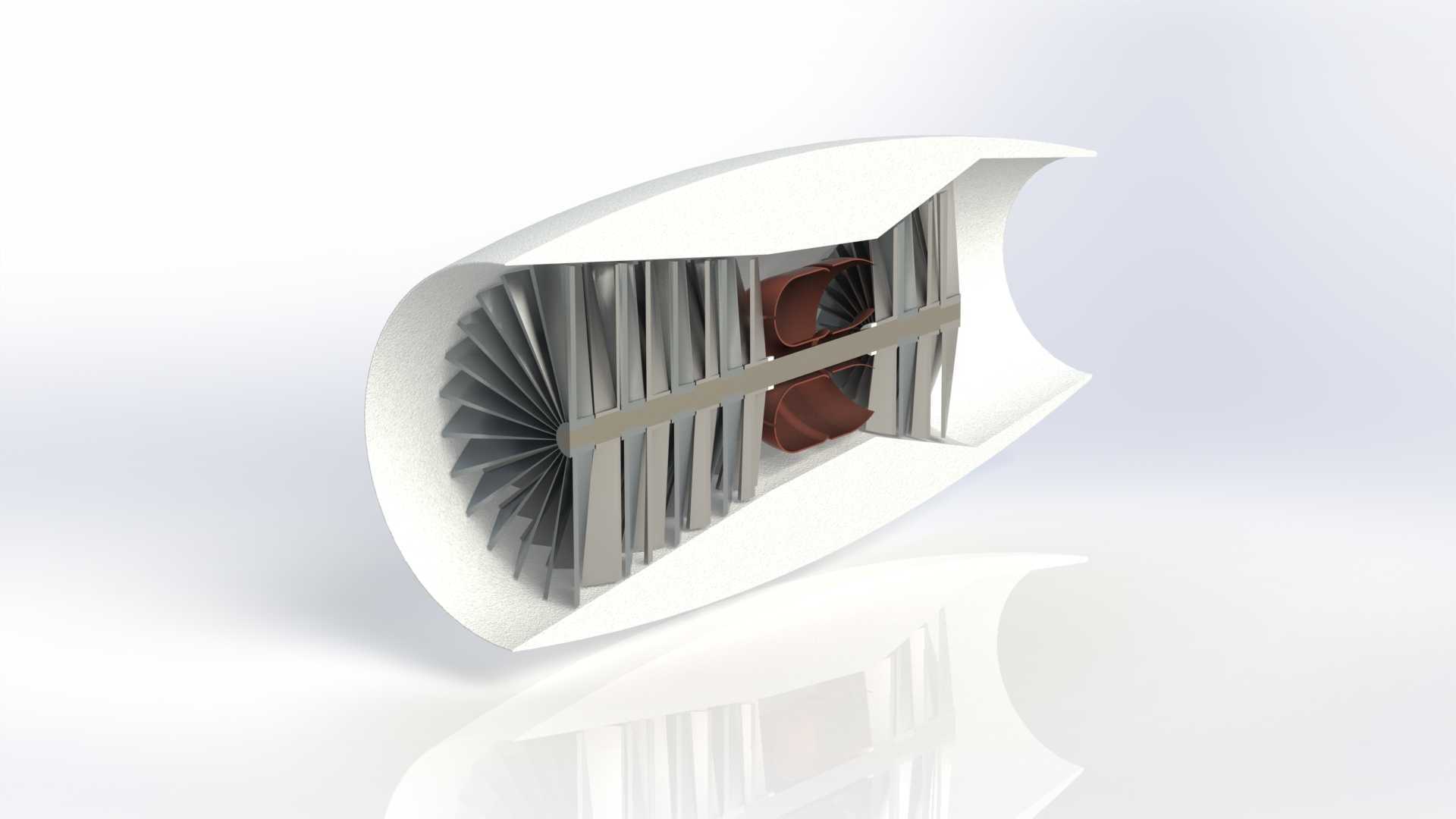

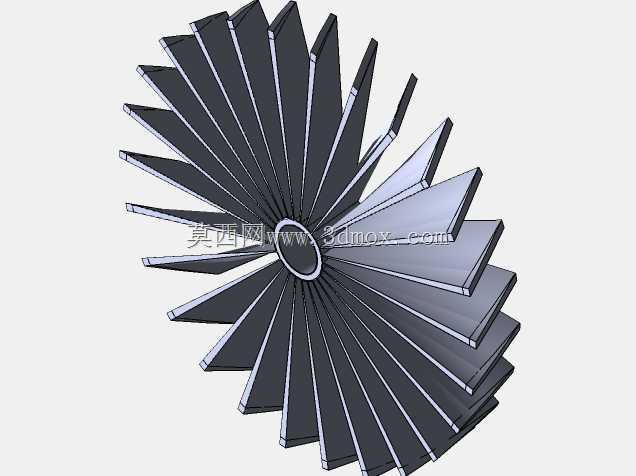

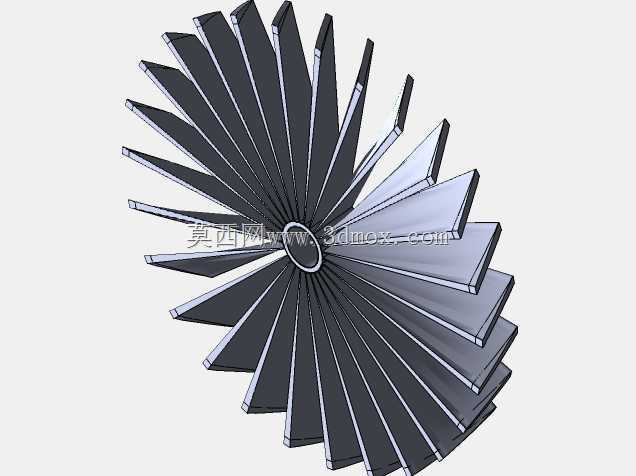

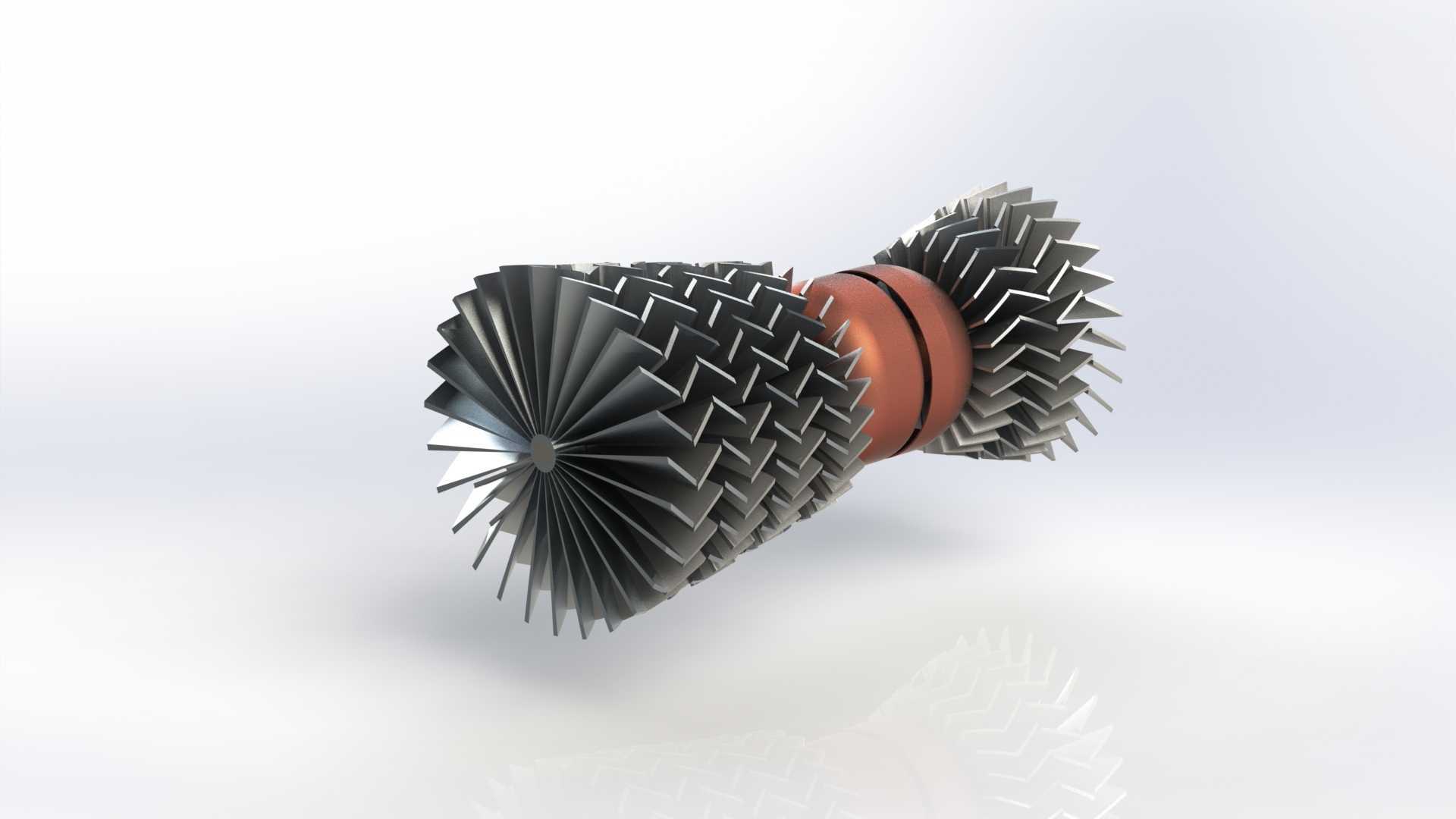

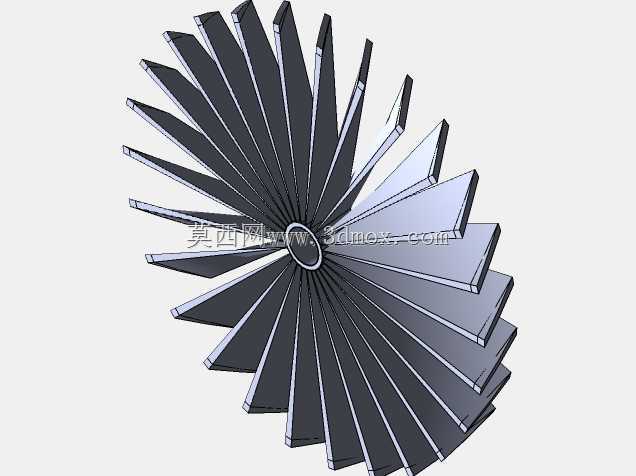

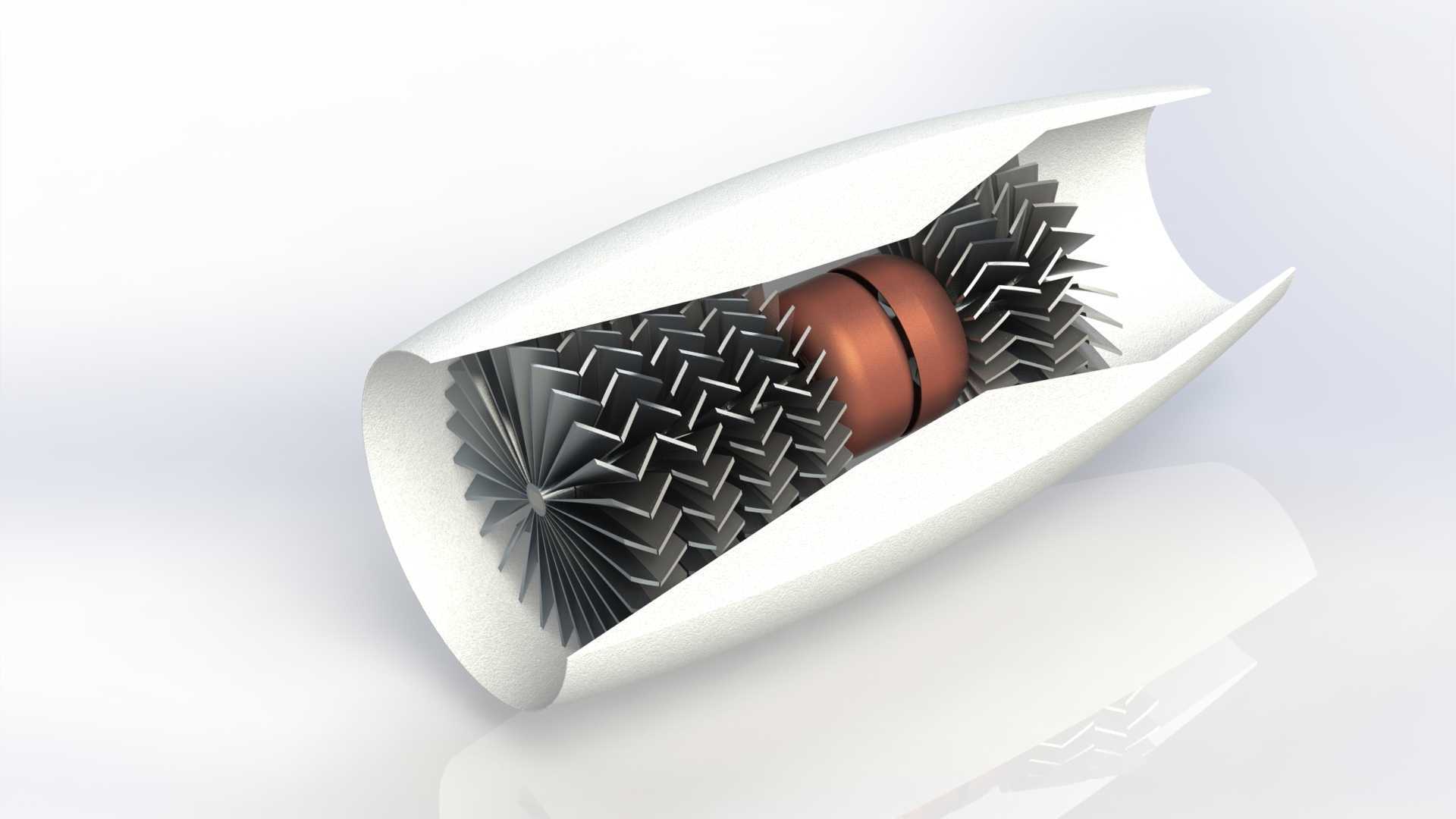

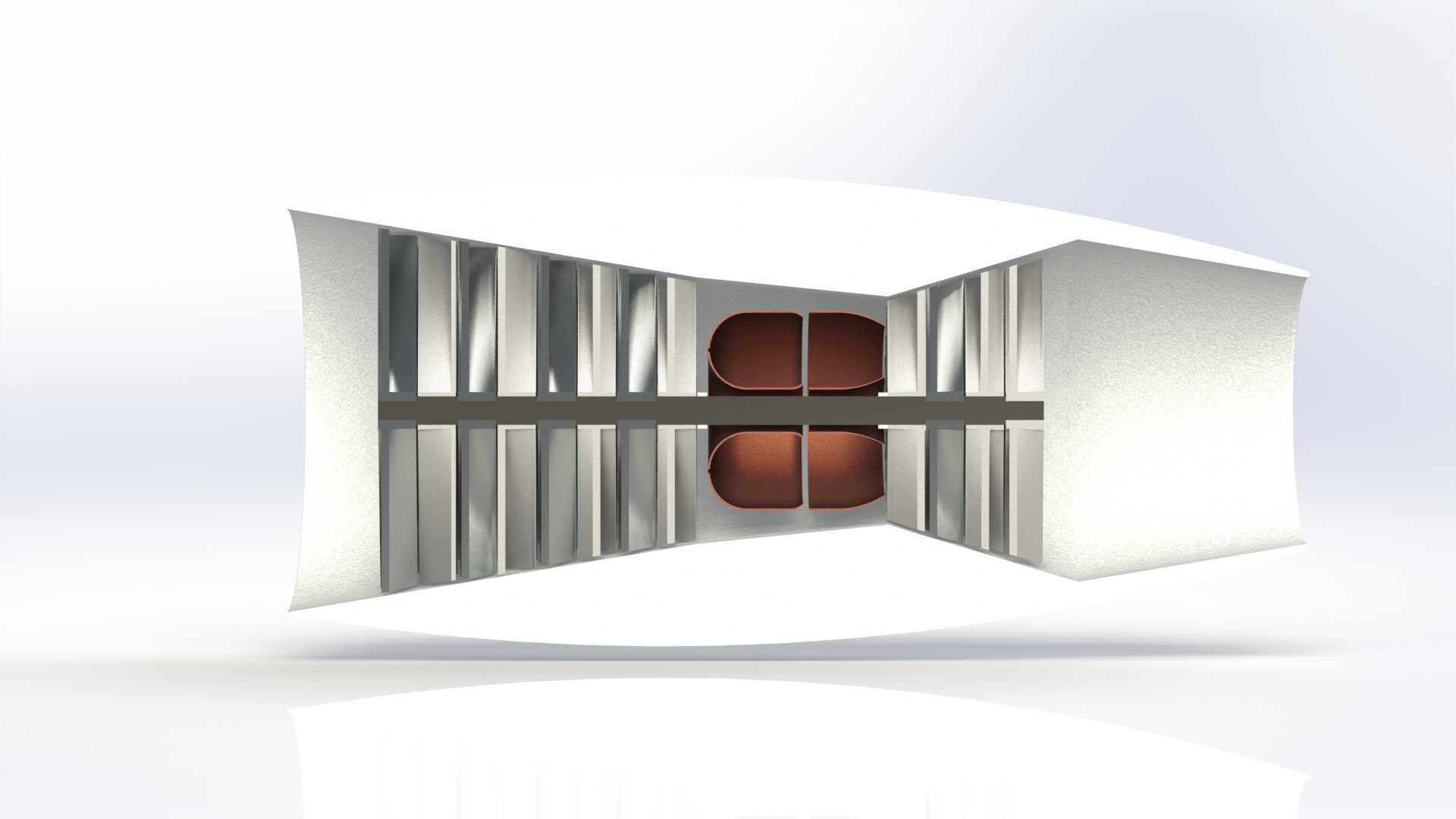

这款剖视展示的轴流式涡轮喷气动力装置,核心面向航空动力原理教学、航发结构认知实训场景,也可作为小型涡喷动力改装、航空类科创项目的结构参考载体,能帮助结构设计从业者快速理清单转子涡喷的核心气路与部件排布逻辑。从实际用途来看,该结构还原了轴流压气机+环形燃烧室+轴流涡轮的经典涡喷构型,可直观呈现空气从进气道进入后,经多级轴流压气机逐级增压、进入燃烧室与燃油混合燃烧、高温高压燃气冲击涡轮做功、最终从喷口高速排出产生推力的完整工作流程,区别于离心式压气机构型,轴流压气机的单级增压比适中但多级组合后总增压比更高,大流量工况下效率优势明显,更适配高速飞行器的动力需求。设计思路上采用了半剖外壳的展示形式,将内部核心流道部件完全外露,压气机段采用多排错列的轴流叶片构型,叶片叶型按照亚音速轴流压气机的叶栅气动规律排布,兼顾气流导向与增压效率,相邻排叶片的安装角逐级调整,匹配空气被压缩后的流速与压力变化,避免气流分离导致的压气机喘振;燃烧室段采用环形腔室设计,内部预留了燃油喷嘴与火焰筒的安装空间,腔室截面做了渐扩处理,降低气流流速保证燃烧充分稳定;涡轮段与压气机同轴布置,涡轮叶片采用耐高温构型,能够承接燃烧室排出的高温燃气,将燃气的热能与压力能转化为旋转机械能,驱动前端压气机持续运转,剩余能量从尾喷口排出形成推力。外形与安装边界方面,整体采用流线型外壳构型,外壳截面沿气路方向先缓扩后收缩再收窄至尾喷口,符合高速飞行时的外部减阻需求,整体径向尺寸沿轴向均匀过渡,没有突兀的外凸结构,安装时可通过外壳上的预留安装边与飞行器机身、试验台架进行固定,同轴的转子结构两端预留了轴承安装位,可匹配对应规格的高速滚动轴承,保证转子在高转速下的运转稳定性,各核心部件的连接法兰位置做了等直径设计,方便拆解装配与部件替换,压气机与涡轮的转子轴采用等径通轴设计,减少了轴系的连接环节,降低高转速下的轴系振动风险,燃烧室的外壁做了隔热层预留空间,可填充隔热材料降低外壳表面温度,避免热量传递到外部安装结构影响周边部件正常工作。
