星型排布五缸航空动力装置结构

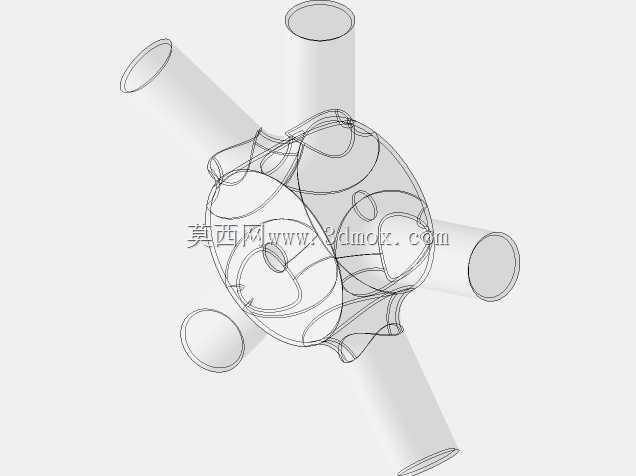

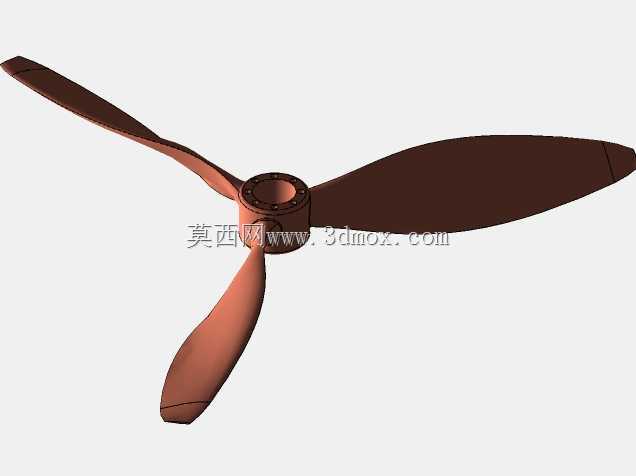

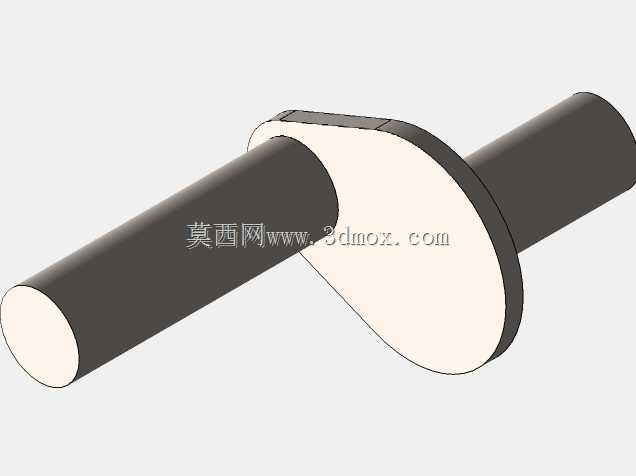

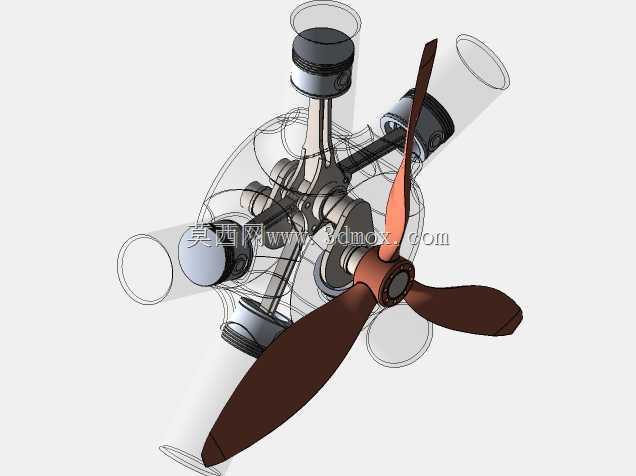

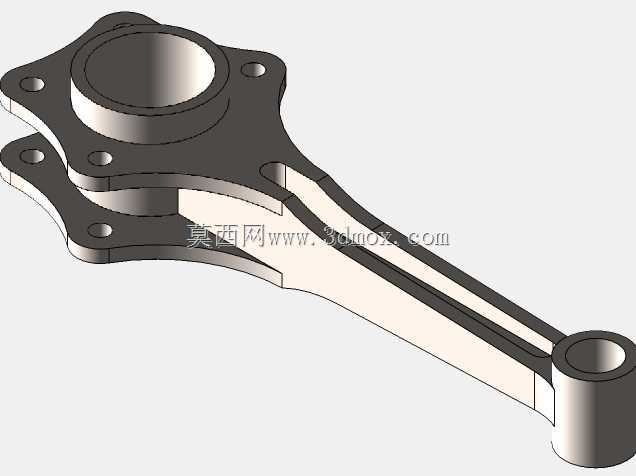

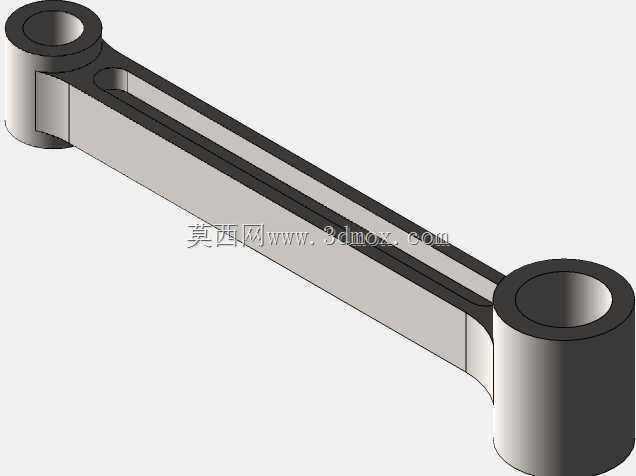

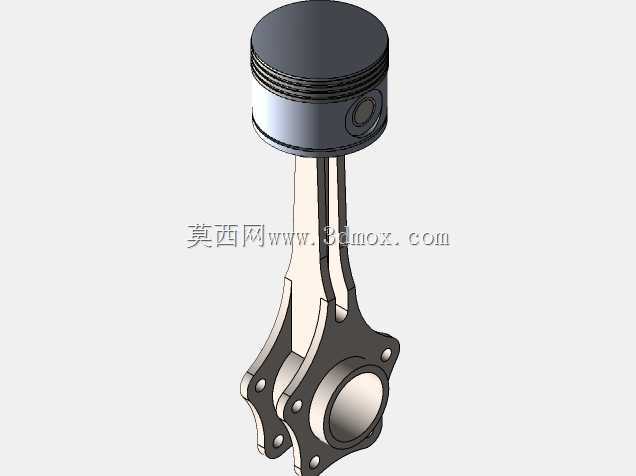

这类五缸径向排布的动力装置，最早广泛应用于轻型通航飞机、早期螺旋桨战斗机的动力段，部分小型旋翼机、航空运动类飞行器也会采用同结构的动力单元，相比直列、V型缸体布局，径向布置的缸体围绕中心曲轴呈圆周均匀分布，迎风面的散热条件更适配早期空冷设计需求，不需要额外布置复杂的液冷管路，能大幅降低动力系统的自重与维护难度。从结构设计逻辑来看，五个气缸沿中心曲轴的径向等角度排布，每根连杆都铰接在中心曲柄的共用曲柄销上，活塞往复运动时的惯性力可以沿圆周方向相互抵消一部分，曲轴的受力平衡性优于同缸数的直列布局，运转时的整机振动幅度更小，能有效延长曲轴、支承轴承的疲劳寿命。配套的螺旋桨直接安装在曲轴输出端，动力传递路径极短，没有额外的减速传动损耗，动力输出响应更直接，适合飞行器需要快速调整推力的工况。设计过程中需要重点关注各缸的进排气路径排布，因为缸体呈圆周分布，进排气歧管需要围绕中心壳体做环形布置，要兼顾各缸的进气均匀性，避免不同缸体的进气量偏差导致的做功不均；同时活塞的往复行程、连杆的摆角范围需要严格匹配，要保证活塞到达上止点时的燃烧室容积一致，压缩比偏差控制在工程允许的范围内，避免出现单缸爆震、做功不一致的问题。安装边界上，这类径向动力装置的整体外形呈短粗的圆柱状，轴向尺寸远小于同排量的直列发动机，对于机头空间紧凑、轴向安装尺寸受限的轻型飞行器来说适配性更强，安装时的主支承点布置在中心曲轴箱的环形安装边上，需要保证支承面的同轴度，避免曲轴运转时出现附加弯矩；螺旋桨的安装端面需要做动平衡校验，和曲轴输出法兰的配合面要保证足够的形位公差，避免高速旋转时出现过大的离心振动。日常维护场景下，径向布局的缸体都暴露在外侧，火花塞、活塞环的检修更换不需要拆解大量周边附件，外场维护的效率更高，这也是早期航空领域大量选用该结构动力装置的核心原因，即使在现在的复古航空运动、小型无人通航设备上，这类结构的动力单元依然有特定的应用场景。
