3D打印机E3D热端挤出头结构设计

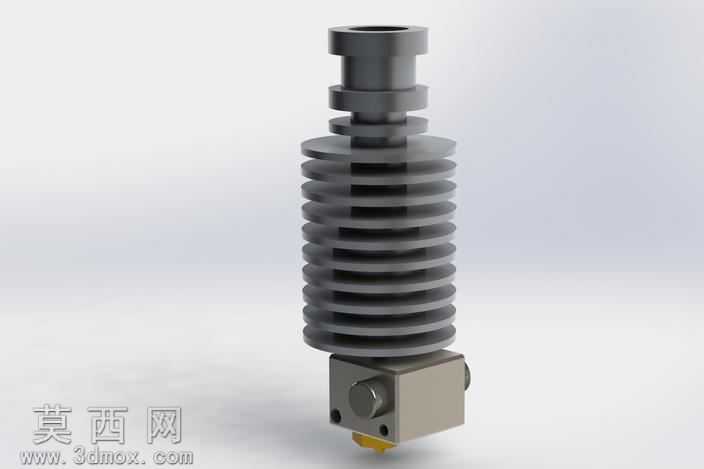

本作品为3D打印机核心功能部件E3D热端挤出机的三维参数化建模成果，建模过程严格参照官方公开的精准尺寸规范完成，整体结构还原度高，可直接用于3D打印机结构验证、改装设计及教学演示场景。建模阶段采用自顶向下的设计思路，将整体结构拆分为散热段、固定连接段、加热块组件、喷嘴连接端四个独立功能模块分别构建，再通过同轴配合、端面限位等装配约束完成整体组装，各部件间的配合间隙完全符合实际装配公差要求，可直接导出工程图用于生产加工参考。模型上部的散热段采用多圈环形散热鳍片结构，建模时通过螺旋阵列加薄壁拉伸的方式完成，每一片鳍片的厚度、间距都严格匹配1.75mm耗材适配的bowden散热结构参数，鳍片边缘做了微小的圆角过渡处理，还原实际机加工的工艺特征，避免尖锐直角的建模失真，该部分材质设定为阳极氧化铝合金，渲染时调整金属粗糙度参数，呈现出哑光磨砂的金属质感，还原散热件的真实表面状态。中部的连接过渡段采用阶梯轴结构，分别设置了与近端送料机构或远端送料管适配的连接接口、散热段定位台阶、加热块锁紧定位面，建模时对各段的同轴度做了严格约束，保证耗材输送通道全程无台阶错位，避免实际使用中出现耗材卡滞的问题。下部的加热块组件为方块式结构，建模时还原了加热棒安装孔、热敏电阻安装槽、喷嘴螺纹连接孔、锁紧螺丝孔等所有细节结构，其中针对V5版本的热敏电阻安装位置做了精准还原，与旧版本结构做出明确区分，该部分材质设定为黄铜或铝合金，渲染时通过金属材质的反光度差异，与上部散热段的材质做出视觉区分，同时还原了加热块表面的细微加工纹理。最下端的喷嘴连接结构还原了标准的螺纹连接接口，可适配不同口径的通用E3D喷嘴，模型预留了3mm耗材版本的参数修改接口，仅需调整内部流道直径、散热段适配尺寸即可快速生成适配3mm耗材的版本，也可通过修改上部连接结构参数，快速生成直驱式挤出机适配的安装结构。渲染阶段采用工作室柔光环境，通过多角度打光突出散热鳍片的层叠结构、加热块的方正轮廓以及各部件的装配关系，金属材质的反光参数经过反复调试，既体现金属零件的质感，又不会出现过强反光遮挡结构细节，整体渲染效果清晰展示了E3D挤出机的结构特征与设计细节，可直接用于产品说明、教学课件等场景。
