单轴喷气发动机涡轮盘结构设计

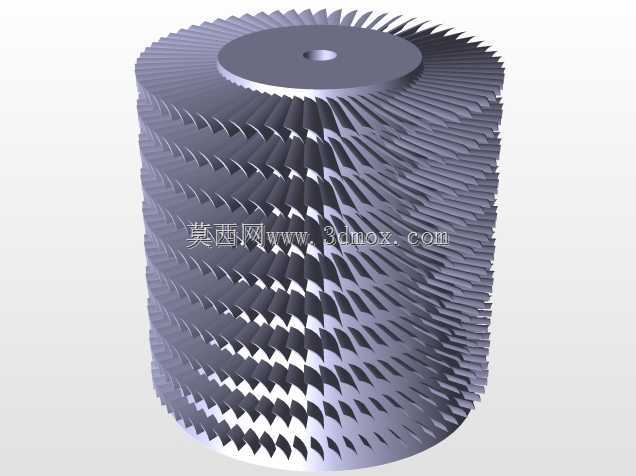

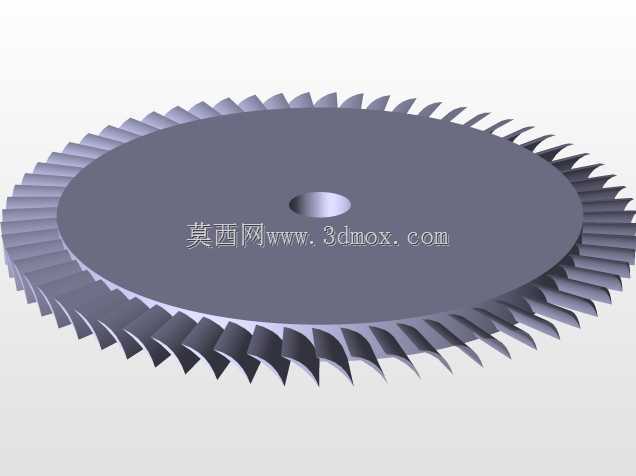

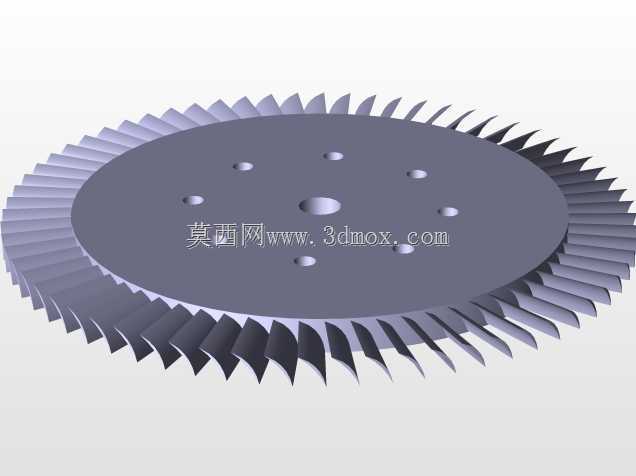

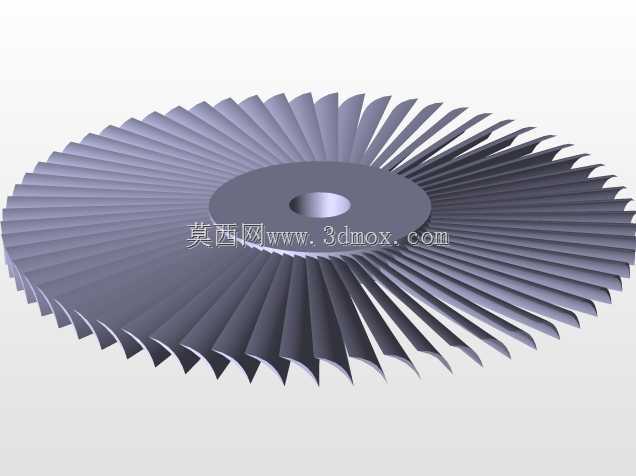

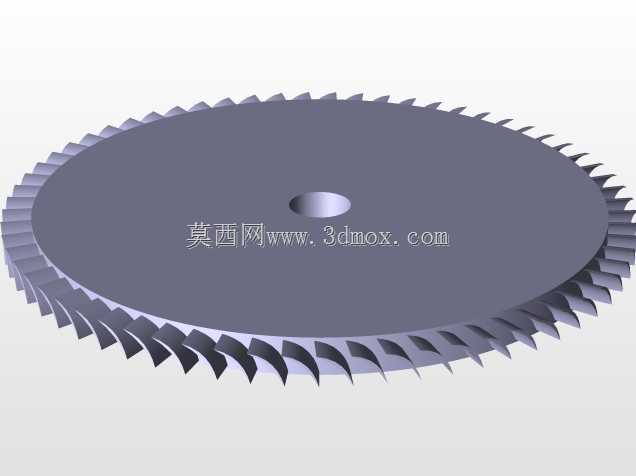

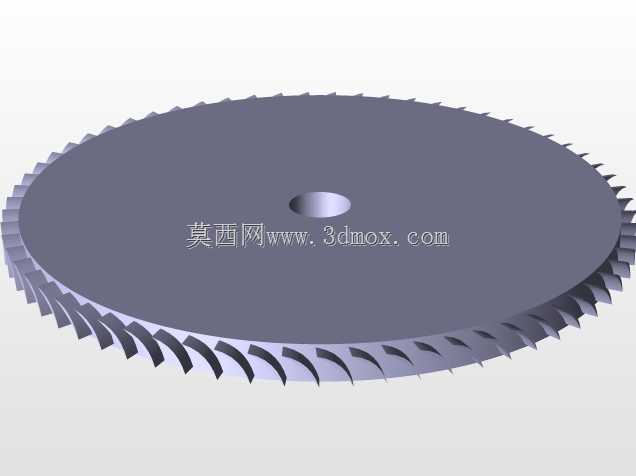

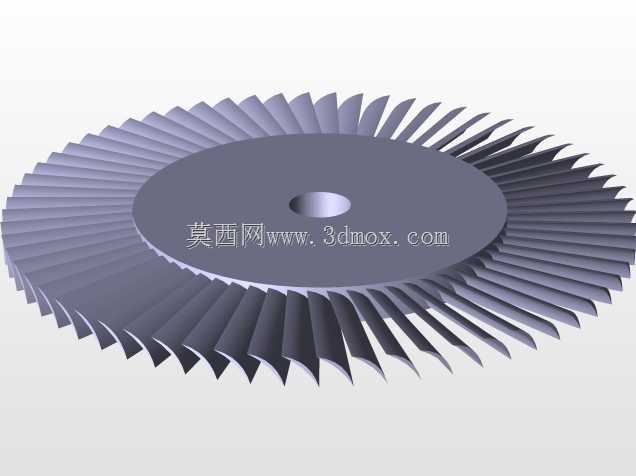

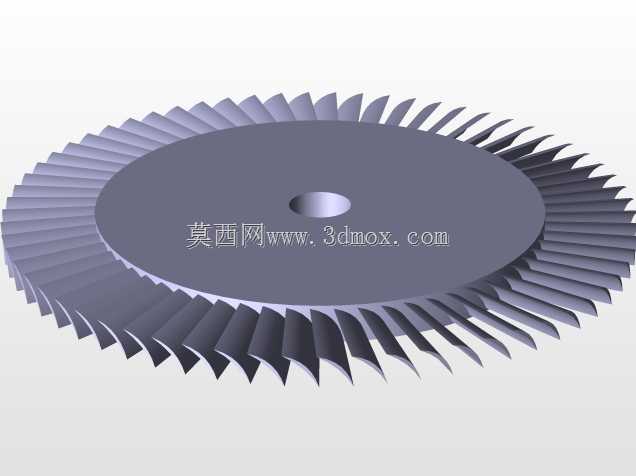

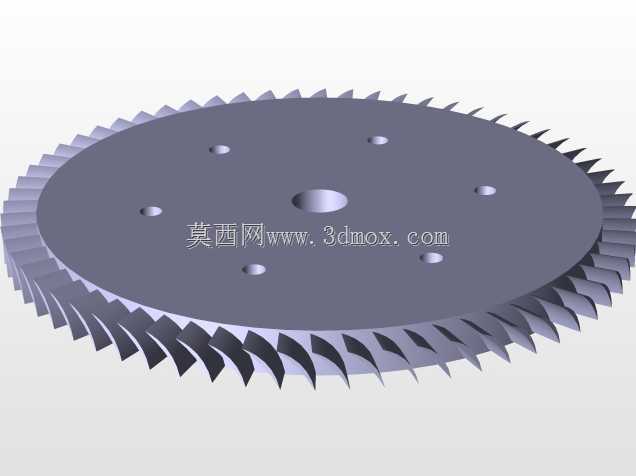

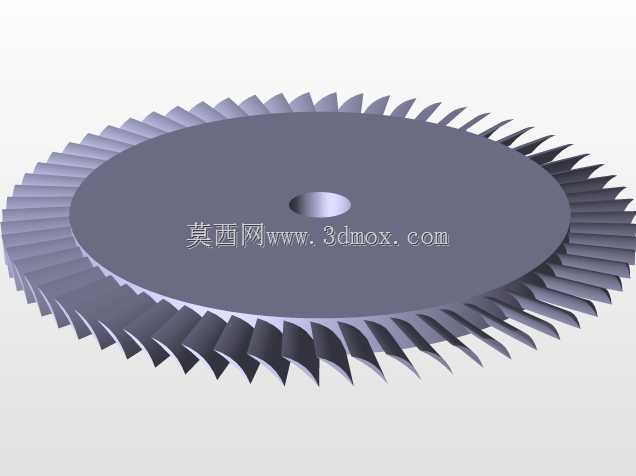

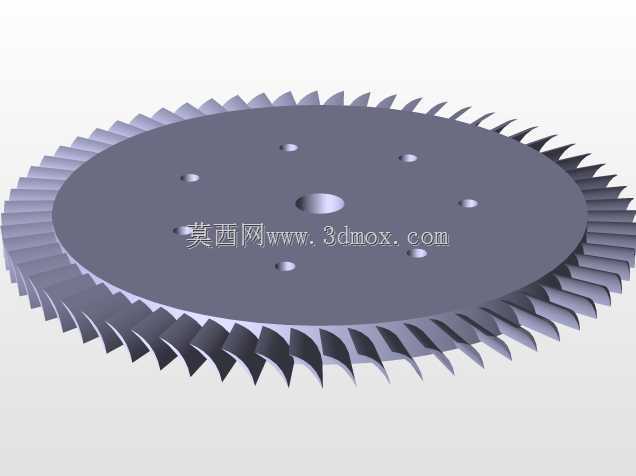

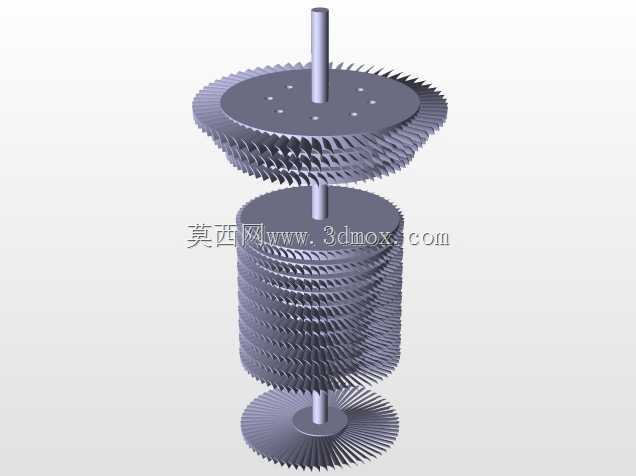

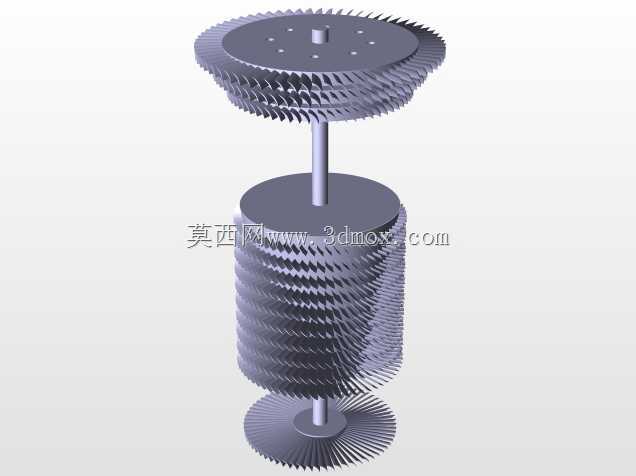

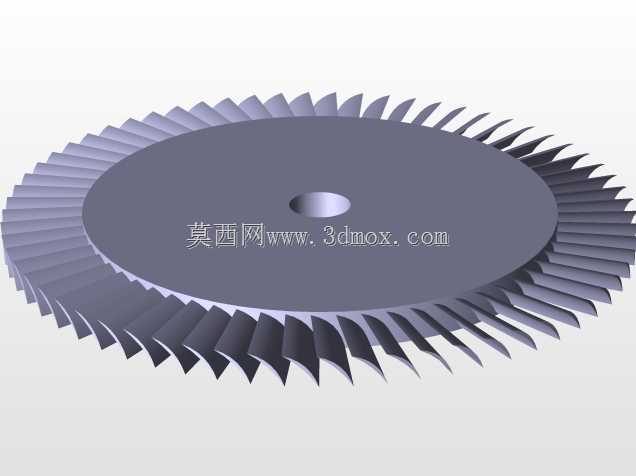

在航空动力装备的核心部件设计中，涡轮盘作为单轴喷气发动机的核心承力与做功部件，其结构合理性直接决定整台动力装置的运行稳定性与做功效率。这类带周向阵列叶片的轮盘结构，主要应用于小型单轴喷气发动机的涡轮级，承担着将高温高压燃气的热能转化为旋转机械能的核心作用，为压气机组件与附属传动系统提供稳定的动力输出，常见于小型通航飞行器动力、航改型小型动力装置以及教学演示类动力试验平台中。从实际功能特性来看，该轮盘采用整体式周向叶片布局，叶片沿轮盘外缘按等角距阵列排布，叶型采用符合气动设计要求的扭向曲面，能够在高温燃气流经叶栅通道时，最大化捕获燃气动能，减少气流沿叶展方向的二次流损失；轮盘中心设置的同轴安装孔，用于与发动机主轴进行过盈配合或花键连接，传递整级涡轮输出的扭矩，安装孔的同轴度公差需控制在微米级，避免高速旋转时产生不平衡量引发整机振动。设计过程中，首先要明确轮盘的工作边界：轮盘外缘叶片工作区域直接接触燃烧室排出的高温燃气，工作温度区间覆盖数百摄氏度，因此叶片与轮盘的过渡区域采用大圆角过渡结构，避免应力集中引发的高温蠕变失效；轮盘本体的厚度从中心安装区域向外缘叶片区域呈渐变减薄趋势，既保证中心安装区域的结构强度，能够承受主轴传递的扭矩与高速旋转产生的离心载荷，又能控制轮盘整体重量，降低转子系统的转动惯量，提升发动机的油门响应速度。从安装边界来看，轮盘的轴向定位依靠中心孔两侧的轴肩与锁紧螺母实现，周向定位依靠配合面的过盈量或连接键传递扭矩，叶片外缘与发动机机匣之间预留有符合热膨胀要求的径向间隙，避免工作状态下轮盘受热膨胀后与机匣发生刮碰；叶片的叶根与轮盘采用一体化结构设计，省去了传统装配式叶片的榫头连接结构，减少了连接部位的应力集中点，同时降低了装配工作量，适合小批量生产的小型动力装置使用。在实际工程应用中，这类整体式涡轮盘的动平衡精度要求极高，设计阶段就需要对每个叶片的质量差进行严格控制，阵列排布时保证相邻叶片的质量矩偏差在允许范围内，减少高速旋转时的不平衡力；叶型的曲面设计需要经过气动仿真迭代，保证气流在叶栅通道内的流动均匀，避免出现局部气流分离导致的涡轮效率下降，同时叶片的前缘与后缘采用符合气动要求的圆角处理，降低气流冲刷带来的磨损。
