发电厂机舱特伦特航空发动机外观结构

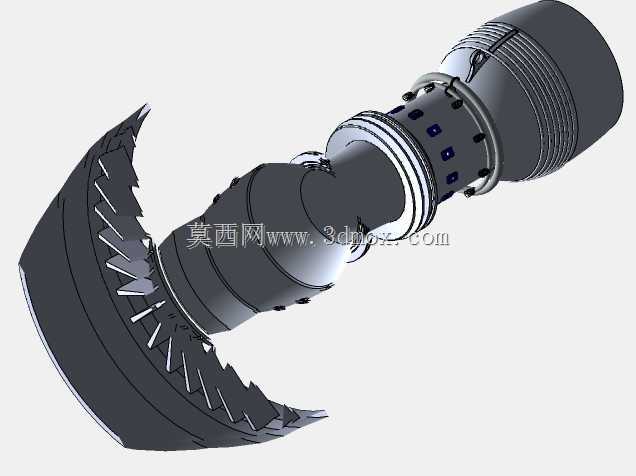

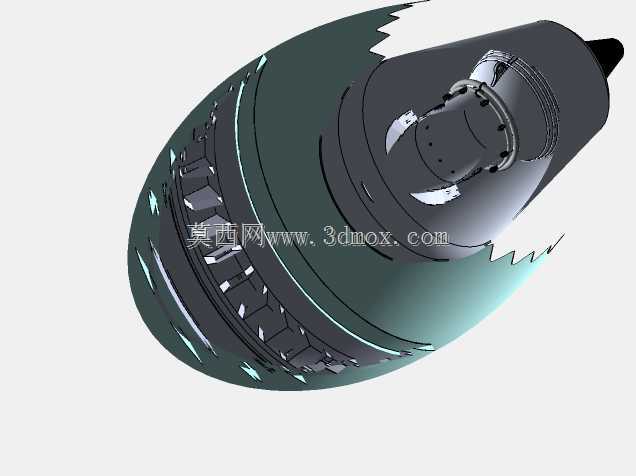

该模型还原的是适配发电厂场景的特伦特系列航空改型发动机机舱结构，这类动力装置常被用于分布式能源站点、尖峰负荷发电厂，作为核心动力输出单元驱动发电机运转，在电网调峰、偏远区域独立供电场景中承担主力供能职责，相比传统燃煤发电机组，航改型燃机启动速度快、占地空间小，能在数分钟内完成从冷态到满负荷输出的切换，适配电网负荷波动较大的供电场景。从结构设计来看，模型完整呈现了发动机短舱的气动外形，进气道唇口采用大圆弧过渡设计，能在不同进气攻角下保证进气流畅度，降低进气道内的气流畸变率，避免压气机叶片因进气紊流出现颤振问题；短舱外壳采用分段式拼接结构，预留了维护口盖的安装位置，日常运维时可快速打开对应舱段完成内部管路、线束的检修，无需整体拆解短舱，大幅缩短现场维护工时。内部可见的风扇叶片采用宽弦设计，相比窄弦叶片抗外物打击能力更强，同时能提升单位迎风面积的进气流量，匹配燃机高负荷运转时的进气需求，叶片根部采用燕尾型榫头与轮盘连接，保证高速旋转下的连接可靠性，榫头位置预留了冷却气流通道，可引入外涵道低温气流降低轮盘工作温度，延长核心转动部件的使用寿命。短舱尾部采用锯齿状喷口设计，能加速外涵道冷气流与内涵道高温燃气的掺混，降低排气噪音与红外特征，在厂区周边布置时可减少噪音对周边区域的影响。安装边界上，短舱两侧预留了吊装挂点结构，可适配标准的工业燃机安装机架，挂点位置设置了橡胶减震垫安装位，能过滤发动机运转时产生的高频振动，避免振动传递到厂房基础结构引发共振问题；进气道端面与前端进气过滤装置的连接法兰采用标准化尺寸设计，可直接对接厂区现有的进气预处理系统，无需额外设计转接结构，缩短现场安装的适配周期。设计过程中优先考虑了工业场景下的运维便利性，所有外部管路接口都布置在短舱下半部分的维护通道侧，运维人员站在地面操作平台即可完成管路拆装，无需搭建高空作业平台；短舱外壳的蒙皮采用分块等强度设计，不同区域根据受力情况匹配对应厚度，在保证结构强度的前提下尽可能降低整体重量，减少安装机架的承载负荷。
