立式可弯折桌面网络摄像头结构设计

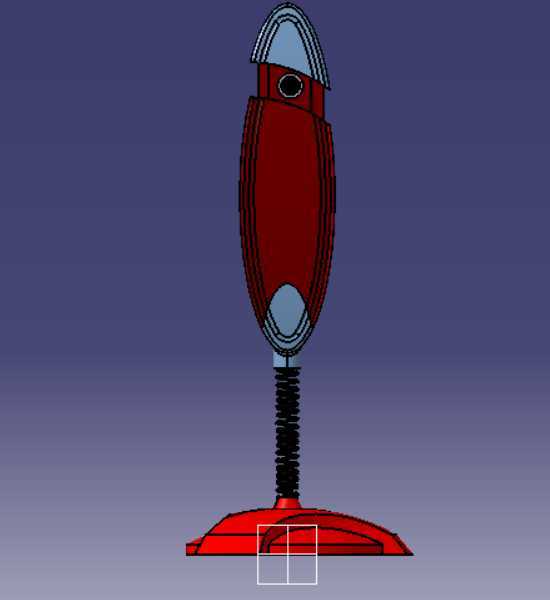

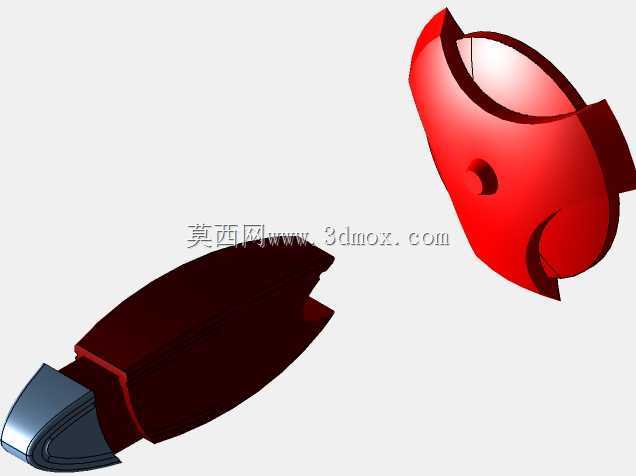

日常桌面端视频采集场景中，这类立式网络摄像头的使用覆盖了远程会议、线上教学、个人直播、居家视频通话等多个高频场景，区别于集成在显示设备上的内置摄像模块，独立外置的结构设计能灵活调整拍摄角度，规避内置摄像头视角固定、取景范围受限的问题。从结构设计逻辑来看，这款摄像头采用三段式分体结构，底部为配重式圆盘底座，底座边缘做了平缓的圆弧过渡，放置在桌面时不会剐蹭台面，底座内部预留了配重块安装空间，能保证整机在支架弯折调整时不会出现重心偏移倾倒的问题，底座的安装边界控制在直径120mm范围内，不会过多占用桌面有限的操作空间，适配多数办公桌、家用电脑桌的摆放需求。中部连接段采用螺旋式可弯折金属软管结构，这类结构的阻尼特性经过调校后，既可以任意调整镜头端的俯仰、旋转角度，调整到位后又能保持姿态稳定，不会出现自行滑落移位的问题，软管的有效弯折长度控制在80mm左右，配合底座的固定支撑，镜头端可以实现水平方向360度旋转、垂直方向正负45度俯仰调整，完全覆盖常规坐姿下的人像取景范围，不需要挪动底座就能完成取景角度的快速调整。上部镜头主体采用流线型椭球外壳设计，外壳表面做了曲面过渡处理，没有尖锐的棱角，握持调整时手感顺滑，镜头模组内嵌在椭球壳体的上部前端，镜头周边预留了补光元件、收音麦克风的安装位，壳体内部做了卡扣式安装筋位，不需要额外打螺丝就能完成前后壳的装配，能有效提升生产装配效率，同时壳体的接缝处做了错位止口设计，能避免日常使用中灰尘、泼溅的液体进入壳体内部损伤电子元件。镜头主体的尾部做了圆弧收边处理，调整角度时不会和支架段产生运动干涉，壳体的壁厚控制在1.8mm，兼顾结构强度和轻量化需求，整机总重量控制在150g以内，挪动摆放时轻便顺手。从实际使用的功能适配来看，这类摄像头的结构设计充分考虑了桌面场景的使用习惯，不需要额外的固定夹具，直接放置在台面即可使用，可弯折支架的设计让用户可以根据自身坐姿、屏幕高度灵活调整取景位置，避免出现取景角度过仰或过俯导致的画面畸变问题，配重底座的设计也让设备在日常触碰、调整角度时保持足够的稳定性，不会轻易被碰倒掉落。外壳的曲面设计除了提升握持手感之外，也能在日常清洁时方便擦拭表面的浮尘，没有容易积灰的直角缝隙，长期使用也能保持外观整洁。
