2×3排布GPS贴片天线阵列结构设计

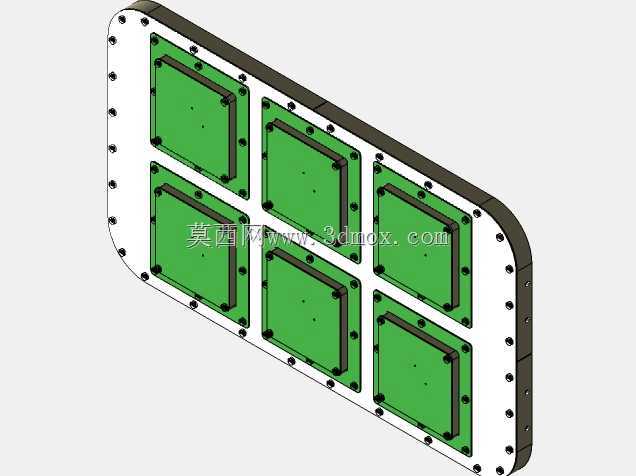

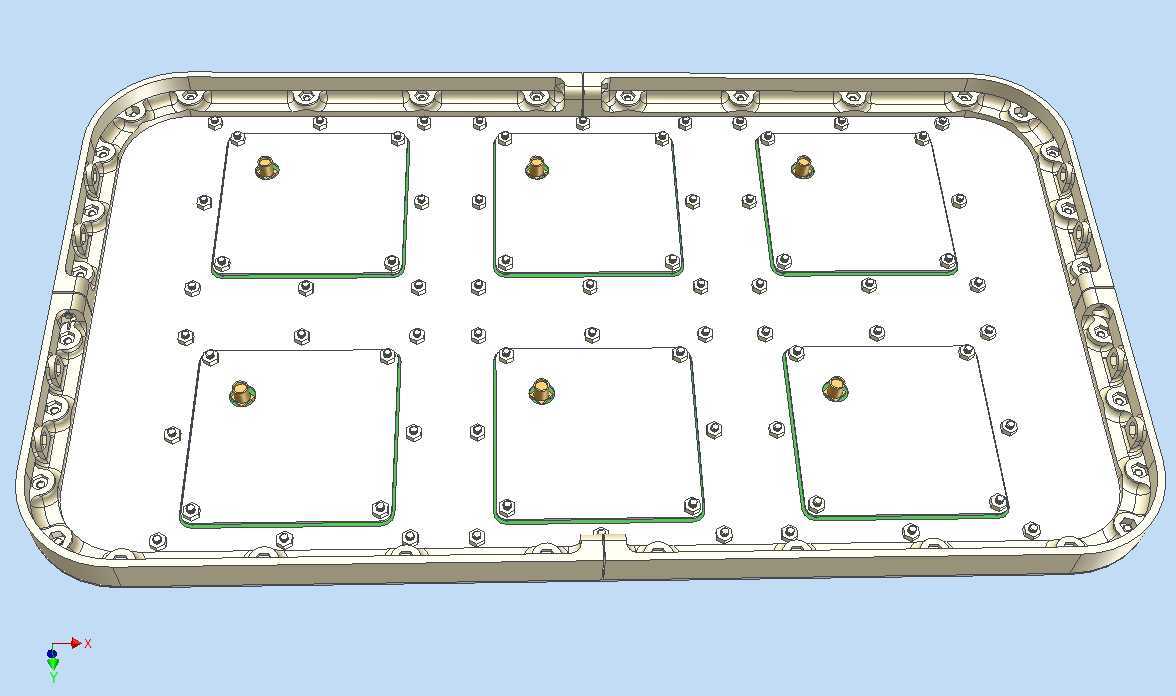

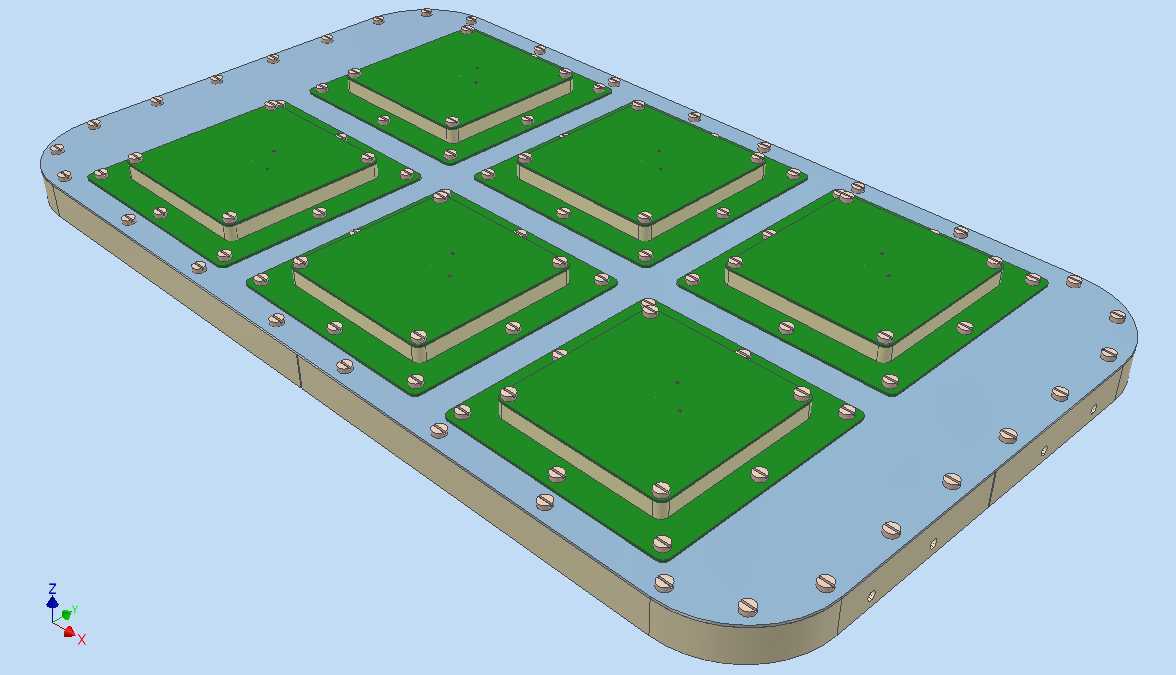

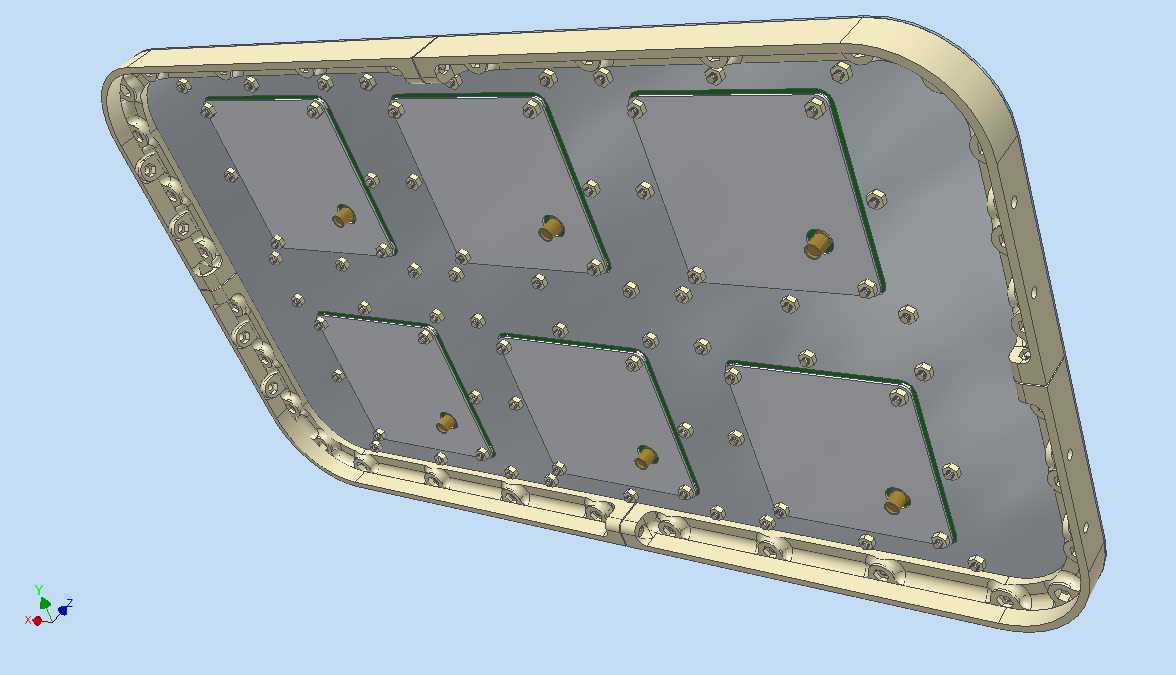

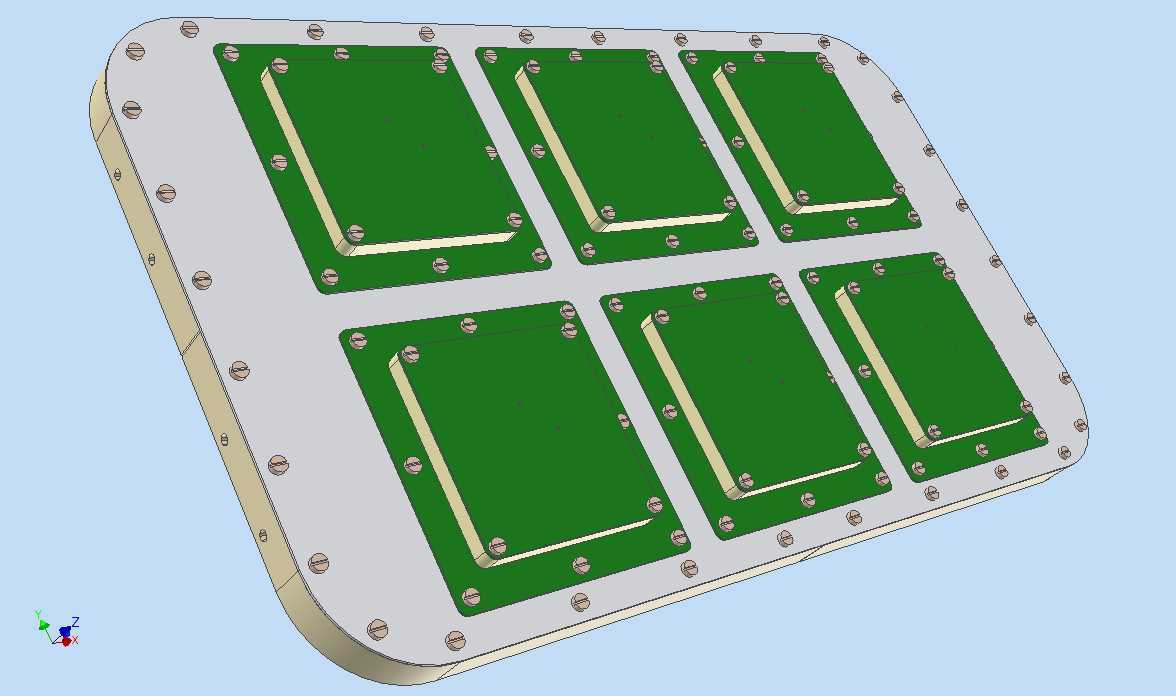

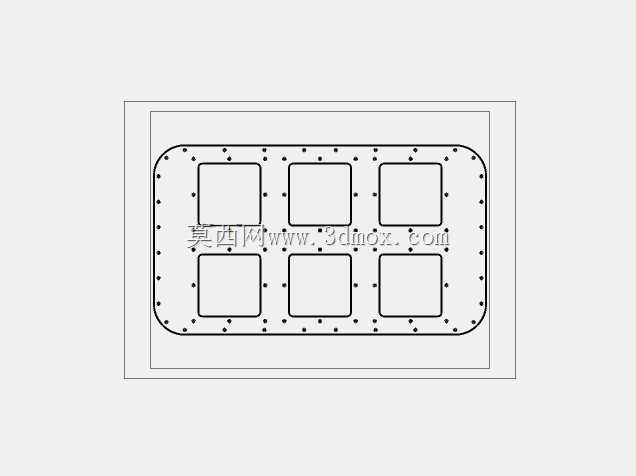

在户外测绘、无人装备导航、基站授时这类需要稳定多通道卫星信号接收的场景里，单一天线单元很容易因为信号遮挡、多路径效应出现定位漂移，多单元组阵的天线结构就成了提升信号冗余度的核心硬件。这款2×3排布的贴片天线阵列，在设计之初就优先考虑了户外复杂工况下的安装适配性，外壳整体采用带安装孔位的法兰式边框，一圈均匀布置的紧固螺丝孔可以直接适配户外设备舱顶、无人载具平台的预装螺柱，不需要额外设计转接支架，能大幅缩减现场安装的配做工作量。外壳尺寸控制在238×423×25mm，厚度方向做了收窄处理，不会在载具表面形成过高的凸起，降低高速行进时的风阻影响，整体重量控制在1003g，不会给轻型载具带来额外的负载负担。内部六个贴片单元采用等间距对称排布，每个单元都预留了独立的馈电点位，既可以配合多通道接收机实现抗干扰信号处理，也能通过功分网络合成高增益波束，适配不同场景的信号接收需求。结构设计上，中间的框架层采用激光切割铝片加工，铝片本身的平面度可以保证每个贴片天线的安装基准统一，避免因为基板翘曲导致的天线方向图偏移，同时金属材质还能起到一定的电磁屏蔽作用，减少下方设备电路对天线接收的干扰。边缘加固部分采用3D打印PLA材质做蜂窝结构填充，30%的填充率既可以保证边框的抗冲击强度，应对户外使用时的磕碰、振动工况，又能尽可能控制整体重量，蜂窝结构的空腔还能预留一定的走线空间，方便馈线从侧边引出到下方的接收电路。整个阵列的密封边框做了台阶式止口设计，组装时配合密封胶条可以达到户外使用的防尘防水要求，每个天线单元的固定点位都做了绝缘衬垫的安装位，避免贴片与金属框架直接导通影响天线的谐振参数。在建模过程中，所有安装孔位、单元间距都严格按照射频仿真的边界要求设置，既保证结构强度满足振动、冲击的工况要求，也不会因为金属结构件的位置偏移影响天线的辐射性能，不管是用来做导航设备的集成组件参考，还是做同类阵列天线的结构验证，都能直接复用相关的安装边界与尺寸参数。
