小型固定翼长航时侦察无人机结构设计

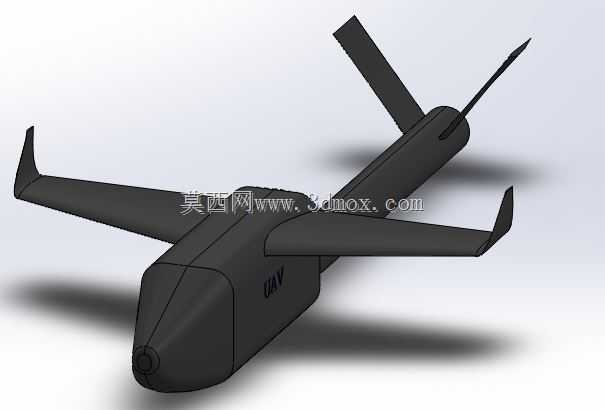

这款固定翼无人机的结构设计，核心面向小范围低空侦察、地形测绘、应急巡检类作业场景，整体采用常规尾撑式气动布局，在保证低速飞行稳定性的前提下，尽可能压缩结构自重，提升有效载荷与续航表现。从结构设计逻辑来看，机身主体采用一体化流线型整流设计，机头位置预留了光电载荷安装舱位，可根据作业需求搭载可见光摄像头、红外热成像模块或者小型测绘传感器，舱段与机身主体采用快拆卡扣结构，方便地面作业时快速更换载荷模块，不需要额外拆解机身蒙皮结构。机翼采用上单翼布置形式，翼型选用低速高升阻比的平凸翼型，机翼与机身的连接位置设计有定位销孔与快锁机构，外场作业时可快速完成机翼拆装，拆解后整体尺寸可适配常规车载收纳箱的空间边界，不需要专用运输设备即可完成转场。尾翼部分采用V型尾翼融合设计，替代传统的平尾加垂尾结构，在保证航向与俯仰操纵效率的同时，减少尾段的结构零件数量，降低尾段结构重量，尾撑杆与机身主体采用插接式连接，插接深度经过强度校核，可承受飞行过程中尾翼产生的气动载荷，不会出现连接松脱的问题。机身尾部预留了动力系统安装位，可适配后置推力式螺旋桨动力组，动力舱与机身内部的电池舱、飞控舱之间设计有隔热隔振垫层，避免动力系统的振动传递到飞控与载荷模块，影响飞行控制精度与载荷成像质量。起落结构采用滑橇式设计，没有额外的活动收放机构，进一步降低结构复杂度与故障概率，滑橇的弧度与离地高度经过适配，可在平整草地、硬化路面、平缓土坡等多种场地完成起降，不需要专用的跑道设施。整体结构的受力框架采用加强筋布局，在机身内部的设备安装位置预留了标准的安装螺孔位，可兼容市面上主流的小型飞控、数传电台、动力电池模块的安装尺寸，不需要二次打孔改装。机翼的翼尖设计有小尺寸上反小翼，可降低翼尖涡流带来的诱导阻力，进一步提升低速飞行时的升阻比，延长续航时间。机身蒙皮的分块设计充分考虑了后期维护的便利性，设备舱对应的蒙皮板块可单独拆卸，日常检修飞控线路、更换电池时不需要拆解整个机身结构，大幅压缩地面准备与维护的时间成本。从安装边界来看，整机装配完成后的翼展、机身长度、机身高度都控制在小型便携无人机的尺寸区间内，外场作业时仅需两名操作人员即可完成组装、调试、起降全流程作业，不需要复杂的地面保障设备，可适配林业巡检、电力线路巡查、灾区应急航拍、小范围国土测绘等多种轻量化作业场景的使用需求。
