固定翼长航时无人飞行器结构设计

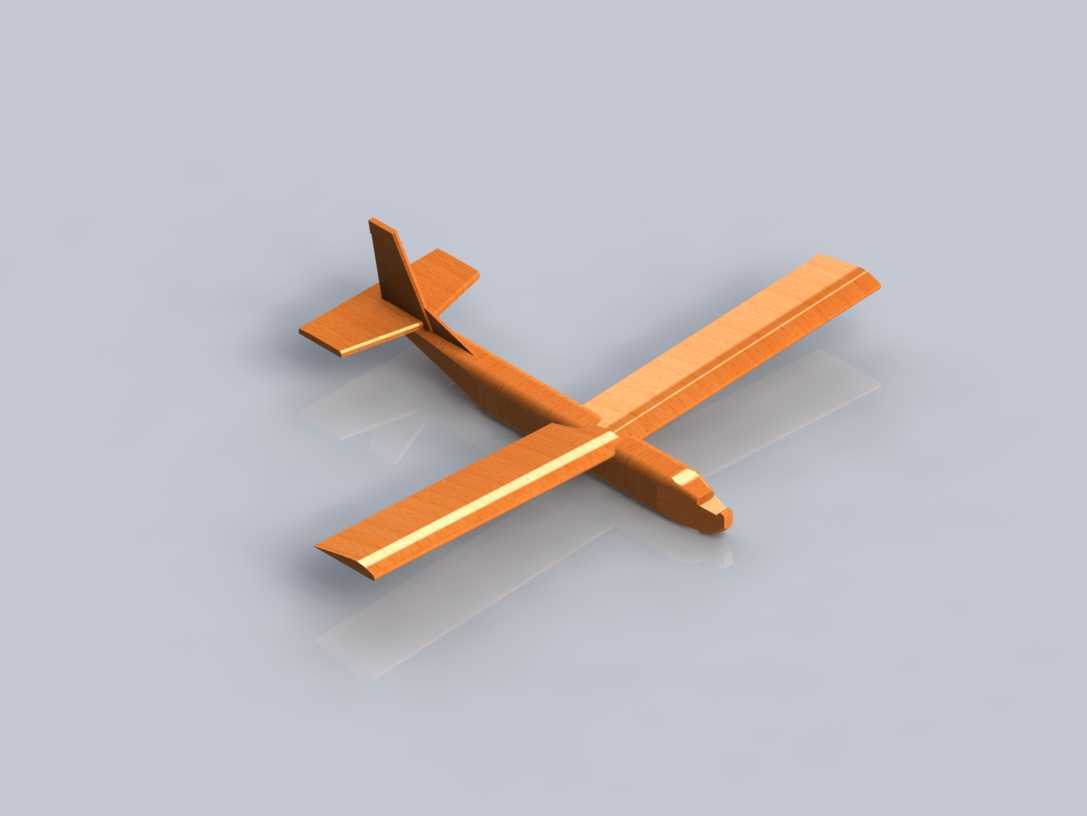

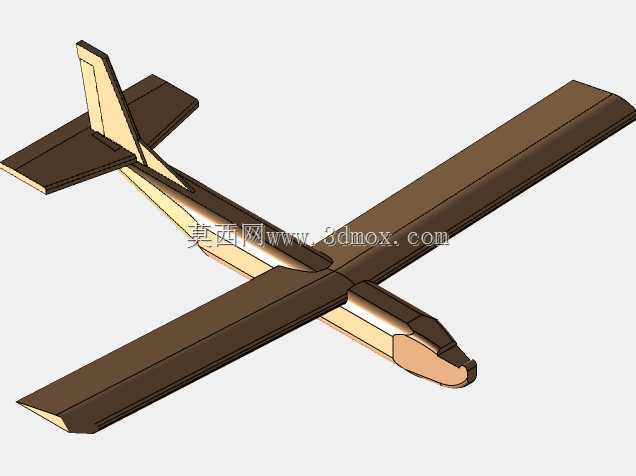

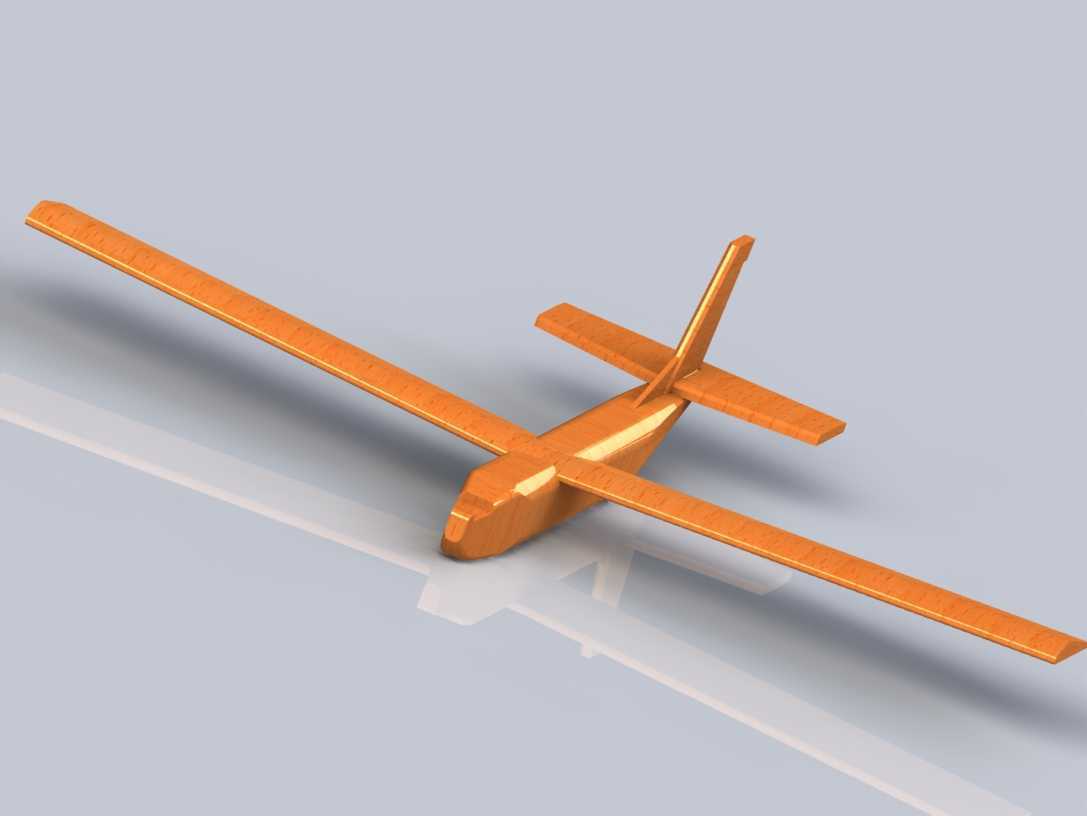

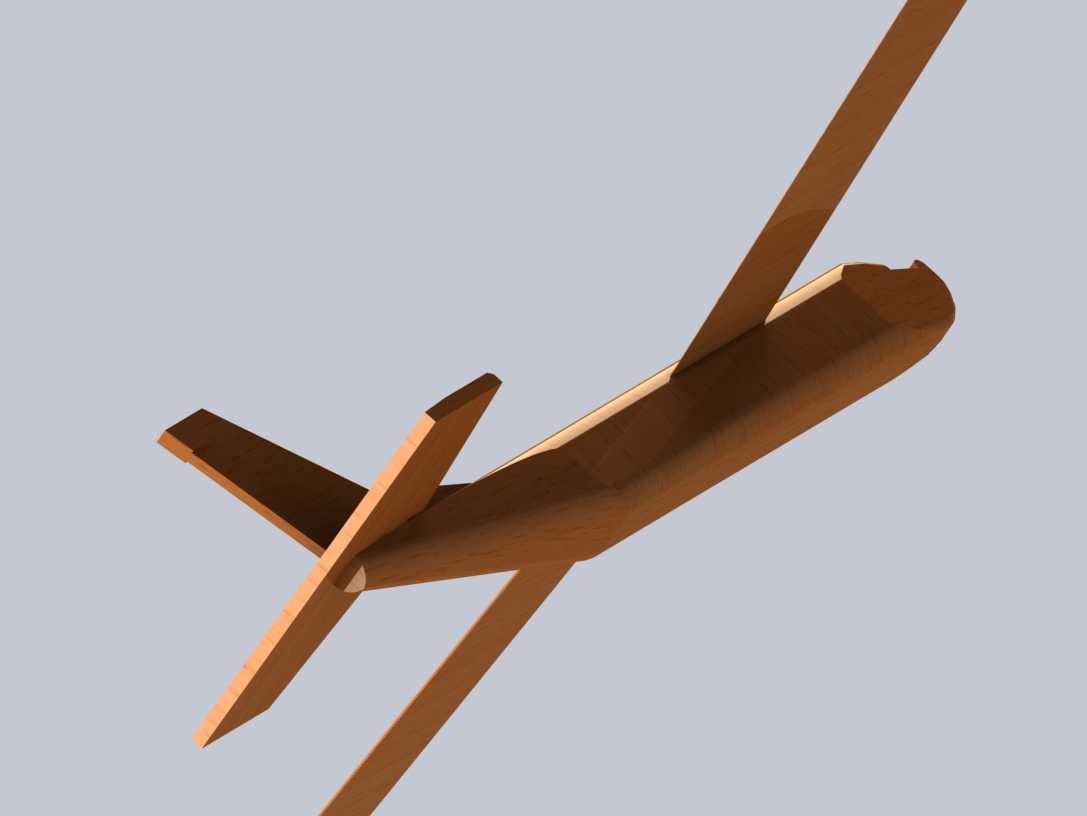

这款固定翼无人飞行器采用上单翼常规气动布局设计，整体机身做了流线型修型处理，能够有效降低低速飞行过程中的压差阻力，适配小动力长航时的作业需求。整机翼展设定为3米，机翼采用矩形翼型搭配小幅梢根比设计，既能够保证足够的升阻比，也降低了加工装配的难度，机翼与机身采用快拆式对接结构，方便外场作业时的运输与快速部署。尾翼组采用常规平尾加垂尾的后置布局，平尾设置在垂尾根部下方，能够有效避开机翼下洗流的干扰，提升飞行过程中的俯仰操纵稳定性，垂尾后缘设置方向舵面，配合机翼后缘的副翼结构，可实现全向飞行姿态调整。

从实际应用场景来看，这类构型的固定翼无人机可适配低空航测、区域巡检、简易环境监测等作业场景，相较于多旋翼无人机，它的飞行效率更高，同等动力配置下续航时长可提升3-5倍，能够覆盖更大的作业半径。设计过程中特意简化了整体曲面复杂度，所有曲面均采用连续G1过渡，没有复杂的异形曲面结构，不管是采用泡沫切割、轻木蒙皮还是3D打印的加工方式，都能够快速完成实体样机制作，不需要复杂的工装夹具辅助。

机身内部预留了连续的设备安装舱段，从机头位置开始可依次搭载任务载荷、飞控模块、电池组、通信模块，各安装位的重心配平经过前期核算，能够保证整机重心落在机翼平均气动弦长的30%位置，不需要额外增加配重块调整重心。机身底部做了平面化处理，可适配弹射架起飞或者滑跑起飞两种起降方式，不需要对机身结构做额外改装。在做振动特性分析时，整体结构的模态频率避开了常用动力系统的振动区间，能够避免飞行过程中出现结构共振问题，保证机载传感器的采集精度。机翼的翼型厚度设置为12%相对厚度，既能够保证机翼自身的结构刚度，也能够在机翼内部预留空间容纳舵机、走线等结构，不需要额外在机翼表面突出安装结构，进一步降低了飞行阻力。
