教育立方星主体框架结构设计

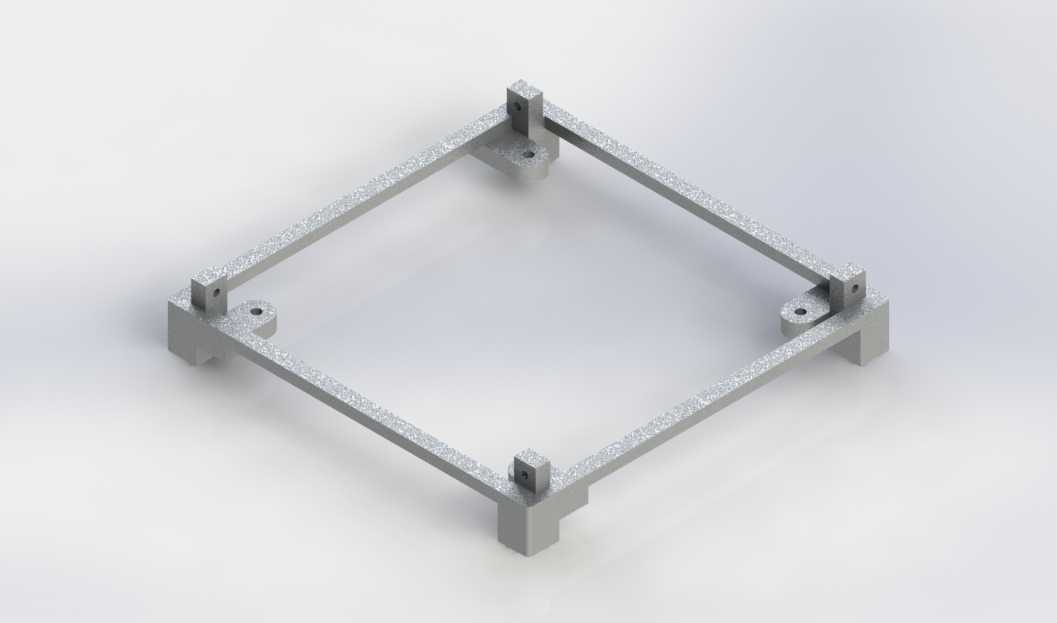

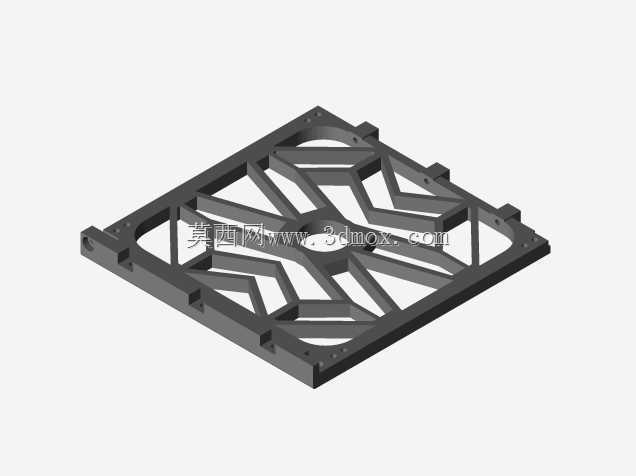

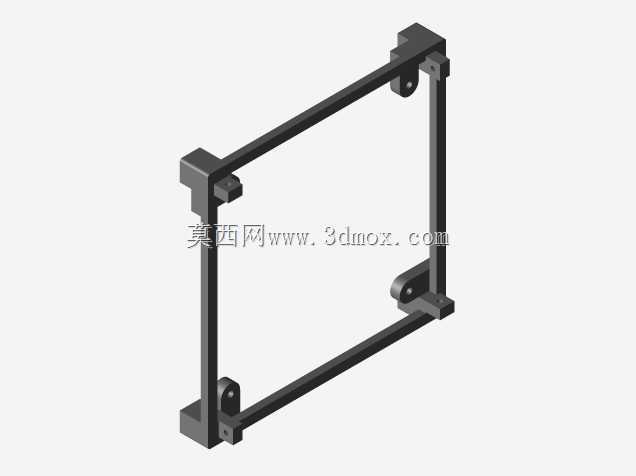

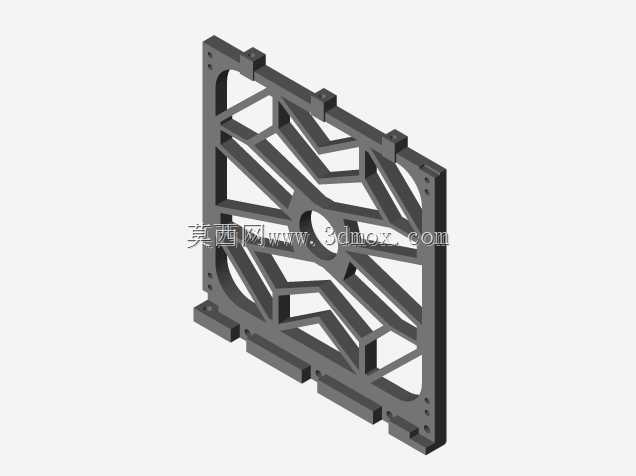

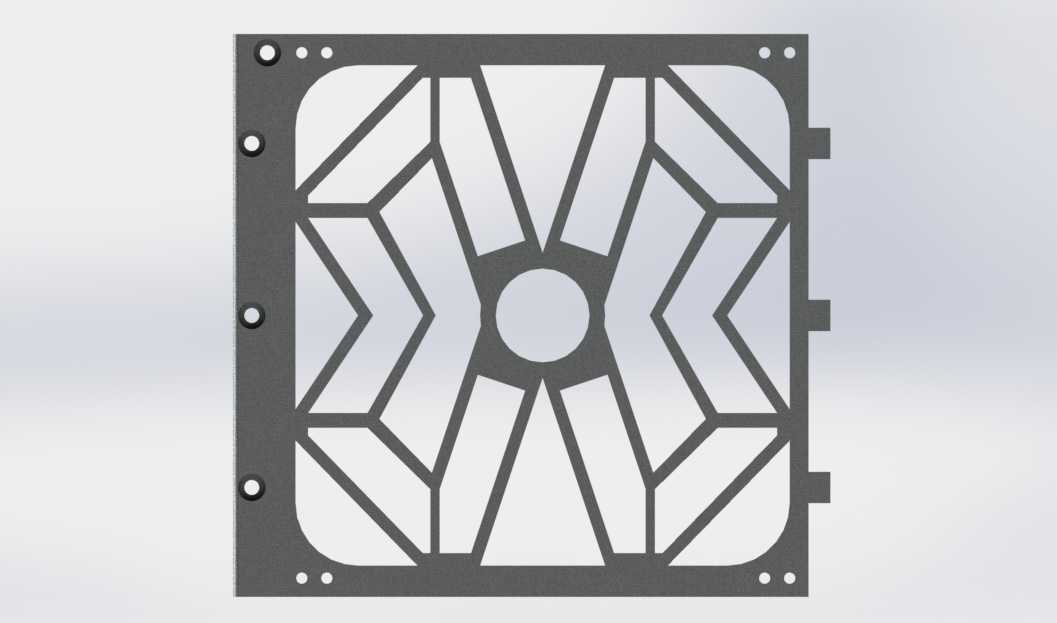

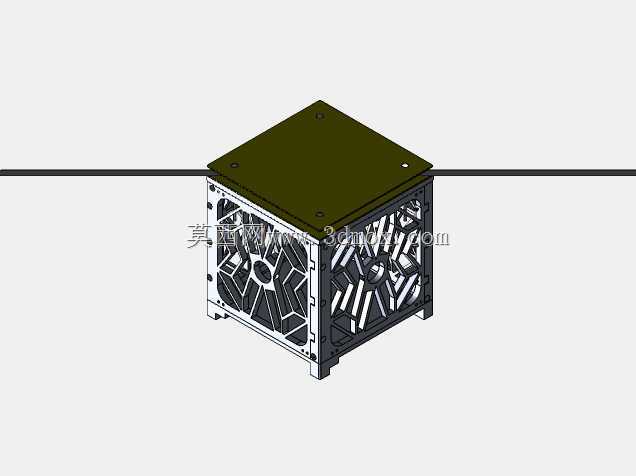

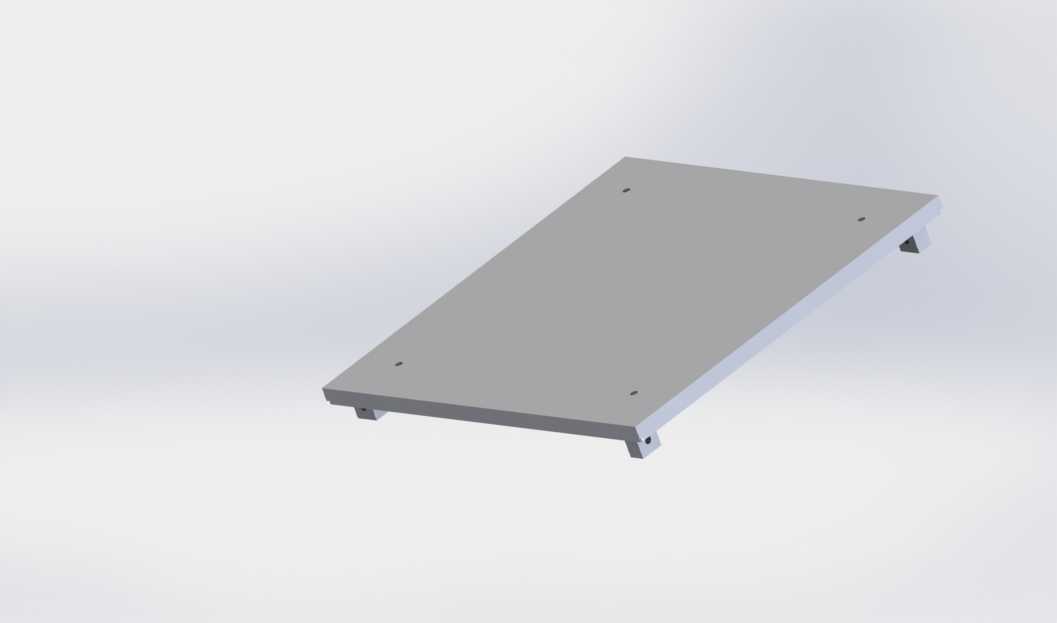

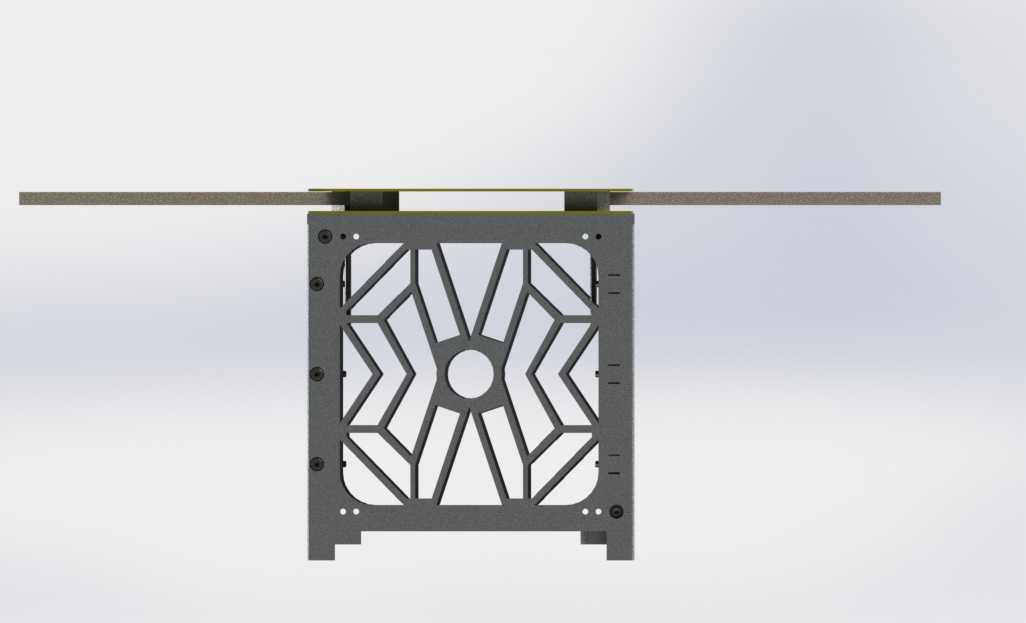

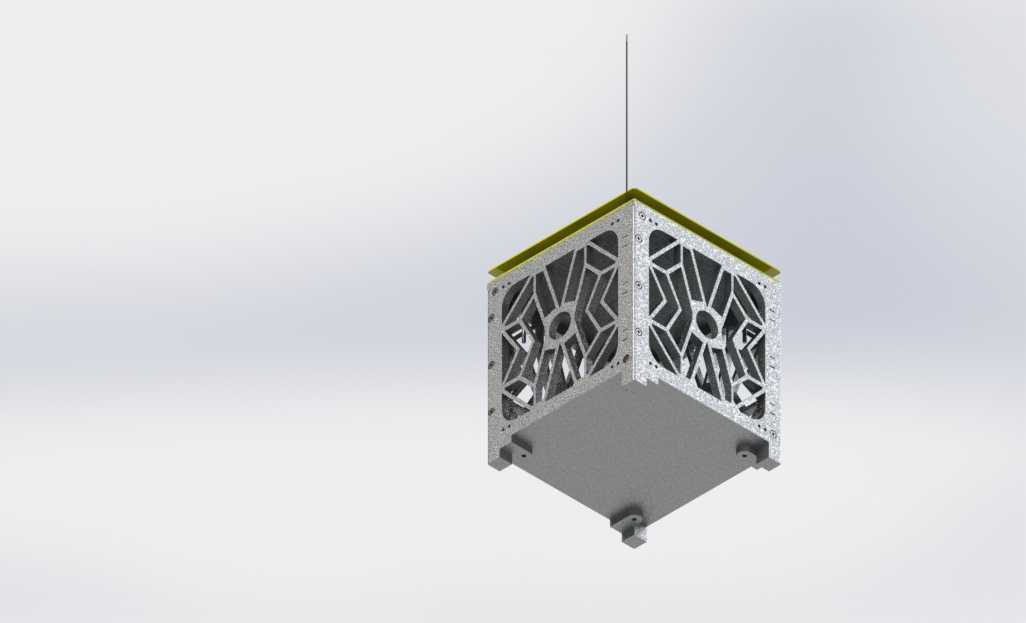

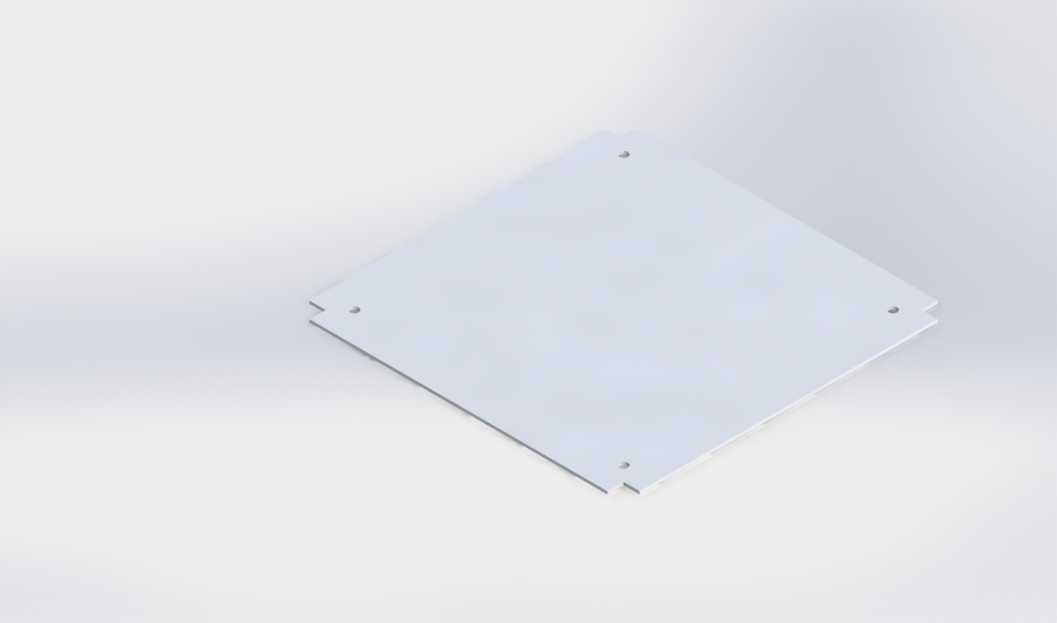

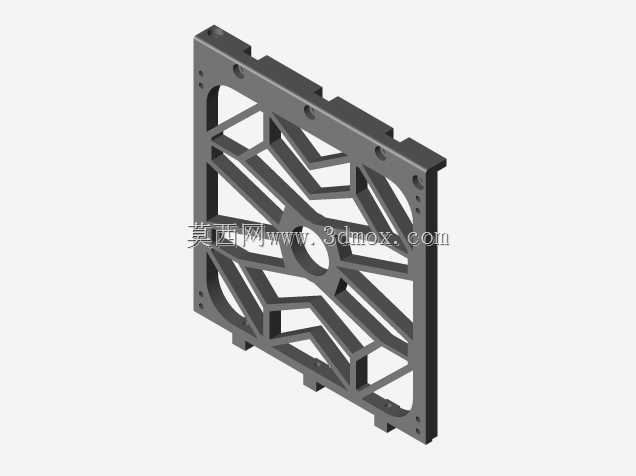

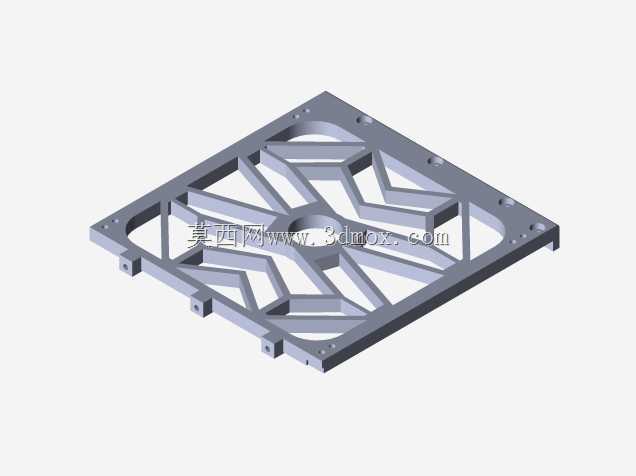

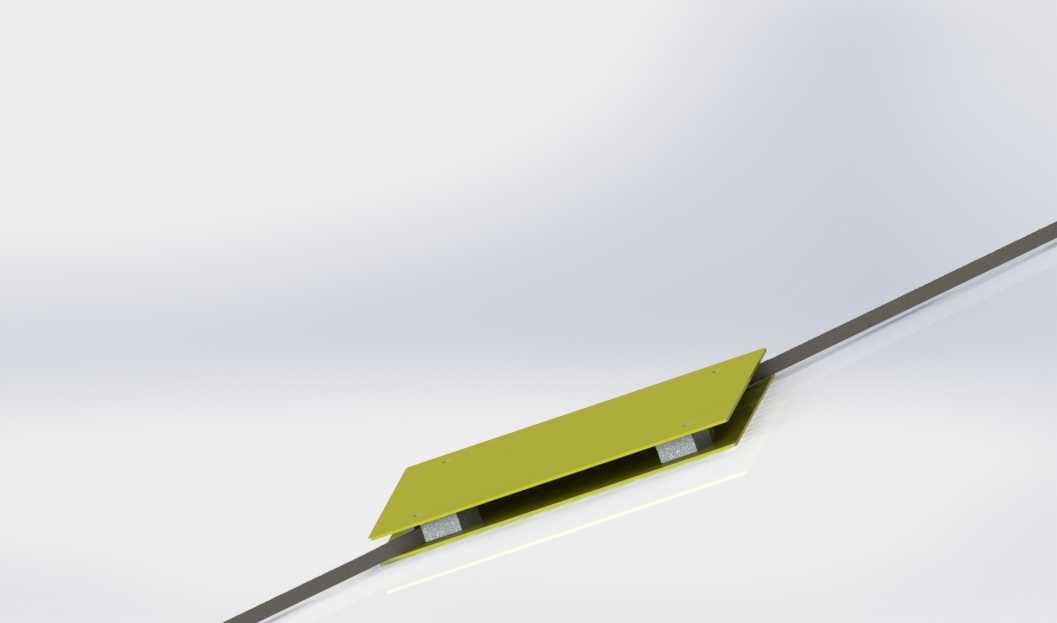

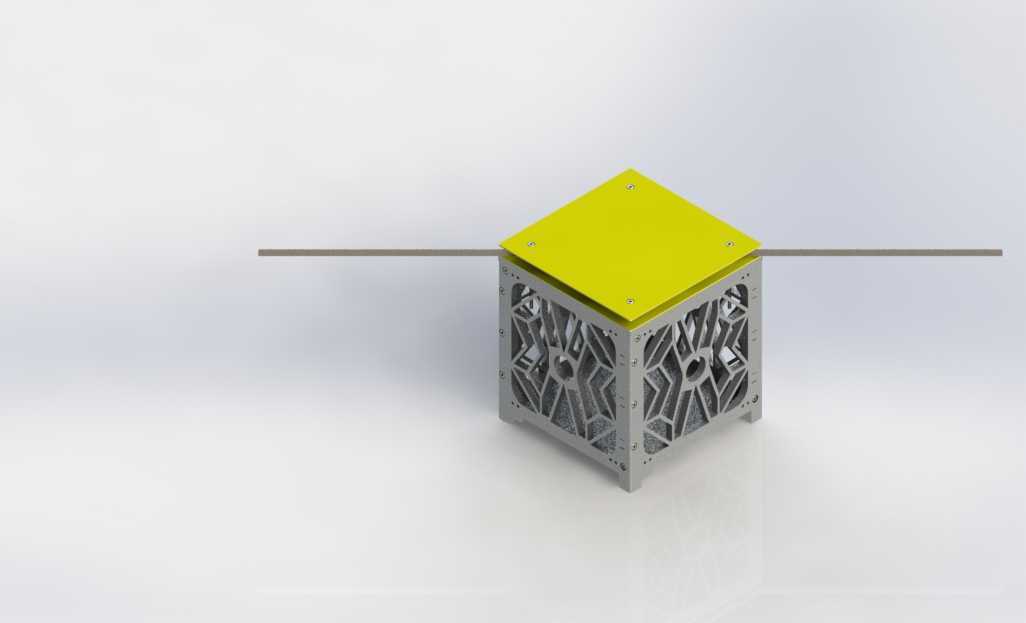

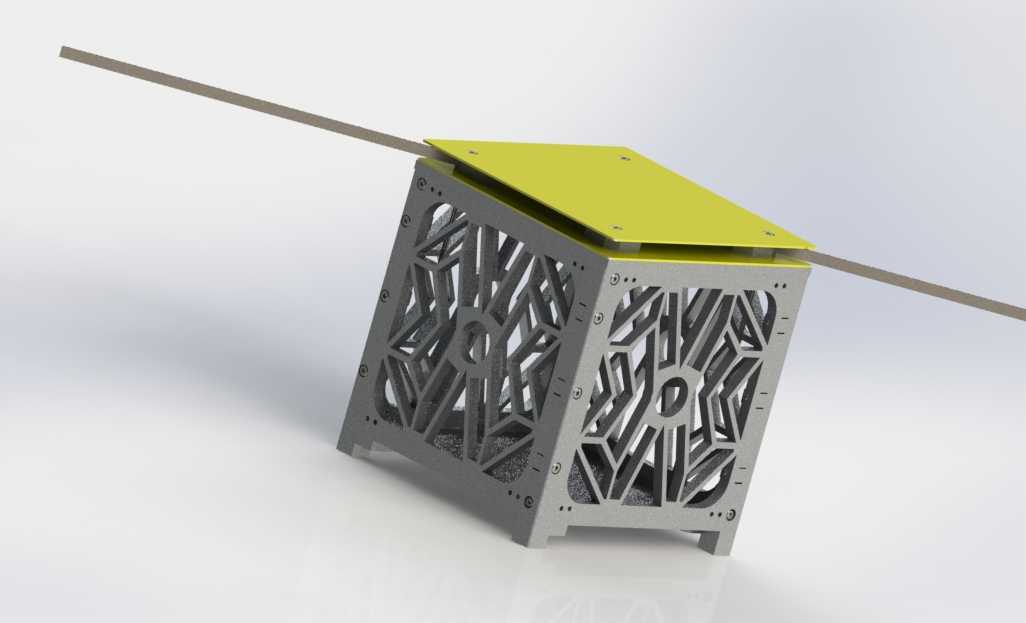

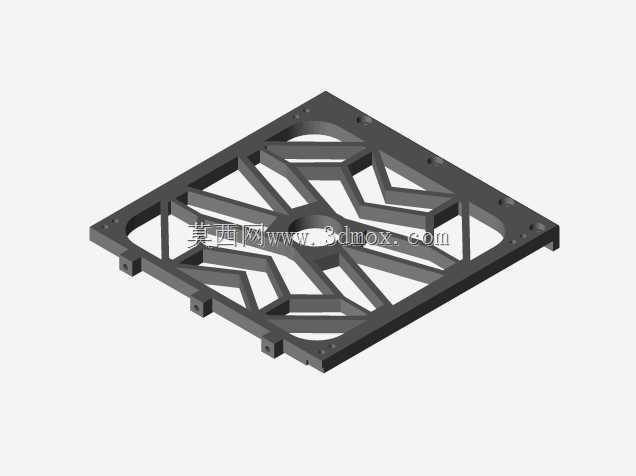

该结构面向教育类立方星的教学实践与原理验证场景设计，主要服务于航天科普、高校航天专业入门实践项目，可作为星载功能模块的承载基体，适配1U规格立方星的搭载边界要求，满足探空火箭搭载、近地轨道短期在轨试验的结构承载需求。整体结构分为四个核心组成部分，侧面板采用轻量化合金材料加工，共设置四块侧围面板拼接形成主体舱段，单块面板中部预留圆形开孔，可直接嵌入摄像头类对地观测模块，开孔周边设计放射状交错筋条结构，在不额外增加整体重量的前提下，提升开孔区域的结构刚度，避免发射阶段振动载荷导致面板变形，筋条的交错布局同时兼顾了舱内散热的气流通道需求，四块面板之间通过侧边预留的安装孔位采用螺栓拼接，装配公差控制在0.1mm以内，保证舱段整体的形位精度。底部承载板采用同系列合金材料加工，板面上预留多组不同规格的安装通孔，从底板贯通至顶部天线安装面，这些孔位一方面可作为内部线束的走线通道，另一方面可作为PCB板、功能模块的固定点位，安装时通过螺栓将底板与侧围面板锁紧，形成封闭的底部承载面，可承受发射阶段不低于15g的轴向冲击载荷。顶部结构设计有平整的天线安装基准面，天线组件的支撑杆采用六角螺栓从底板位置贯穿锁紧固定，保证天线与星体结构的连接刚度，天线部件的顶部与底部压合件采用非金属绝缘材料加工，避免金属结构对天线信号产生屏蔽干扰，天线本体采用不锈钢材质制作，具备足够的结构韧性，可承受入轨过程中的气流冲刷与振动冲击，同时满足测量卷尺类柔性展开机构的安装适配需求，展开动作过程中不会与星体结构产生运动干涉。整体框架的外部安装边界严格遵循立方星通用搭载标准，侧围外表面无突出结构，可顺利适配标准立方星的分离释放机构，所有外露棱边均做倒角处理，避免装配过程中划伤操作人员或损坏星载线缆，结构整体重量控制在同规格星体的重量要求范围内，在保证结构强度的前提下最大化做镂空减重处理，可预留更多重量配额给星载功能载荷，内部安装点位采用标准化孔位设计，可兼容不同教学场景下的功能模块快速换装，无需对主体框架做二次加工即可完成不同试验载荷的搭载适配。
