村田10.7MHz SFECF陶瓷滤波器三维建模

在超外差式射频接收设备的中频链路设计中，陶瓷滤波器是决定整机接收灵敏度与邻道抑制能力的核心无源器件，本次还原的村田10.7MHz SFECF系列陶瓷滤波器，是消费类FM接收设备、短距无线数传终端中频级的常用选型。从实际电路应用场景来看，这类器件通常布置在混频器输出端与第一级中频放大电路之间，承担筛选10.7MHz中心频率有用信号、衰减带外杂散与邻道干扰的作用，相比传统LC中频选频网络，陶瓷滤波器无需复杂的参数调试与屏蔽结构，批量生产一致性更优，能大幅降低中频链路的调试工时。

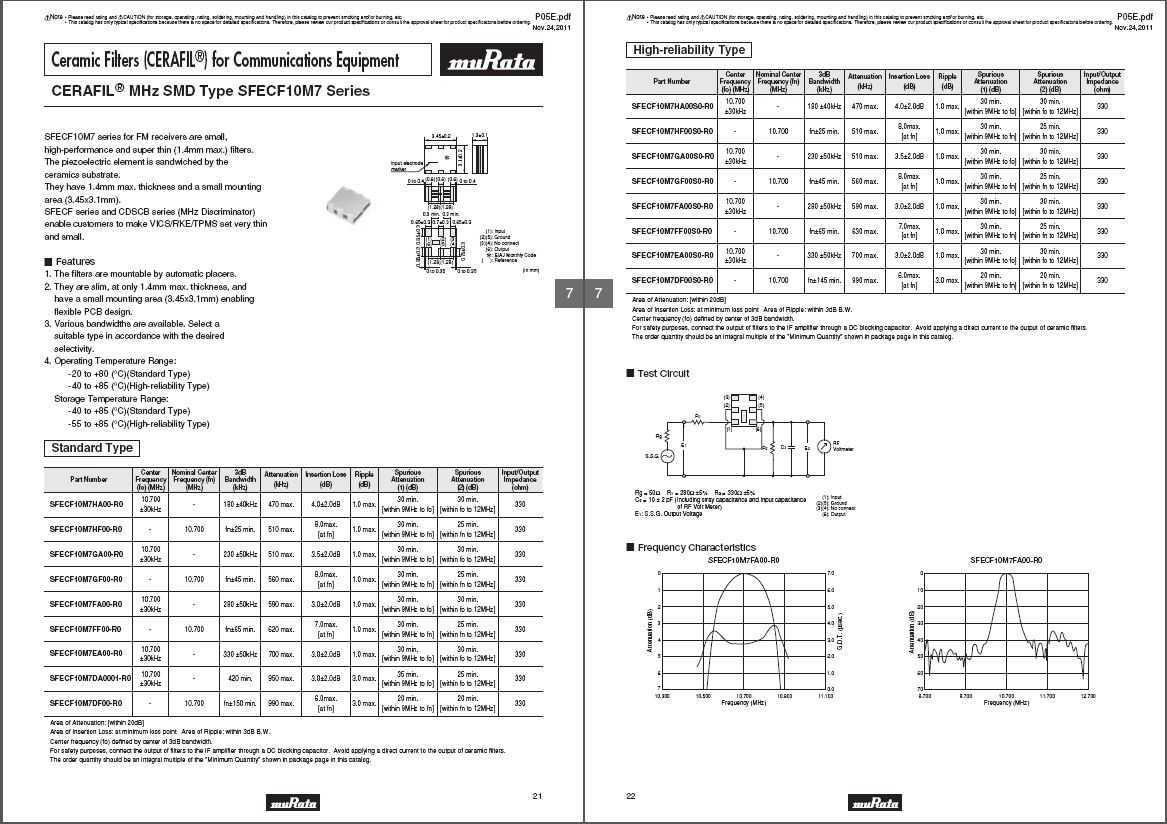

从功能特性上看，该型号滤波器可选带宽覆盖150KHz至420KHz区间，不同带宽规格可匹配不同解调方案的需求：窄带规格适用于对邻道抑制要求高的语音通信场景，宽带规格可满足数据传输类设备对信号失真度的要求。器件采用压电陶瓷谐振原理实现选频特性，虽频率选择陡度不及晶体滤波器，但成本优势明显，足以覆盖绝大多数民用消费级射频设备的性能要求，是低成本射频接收方案中替代多阶LC网络的主流选型。

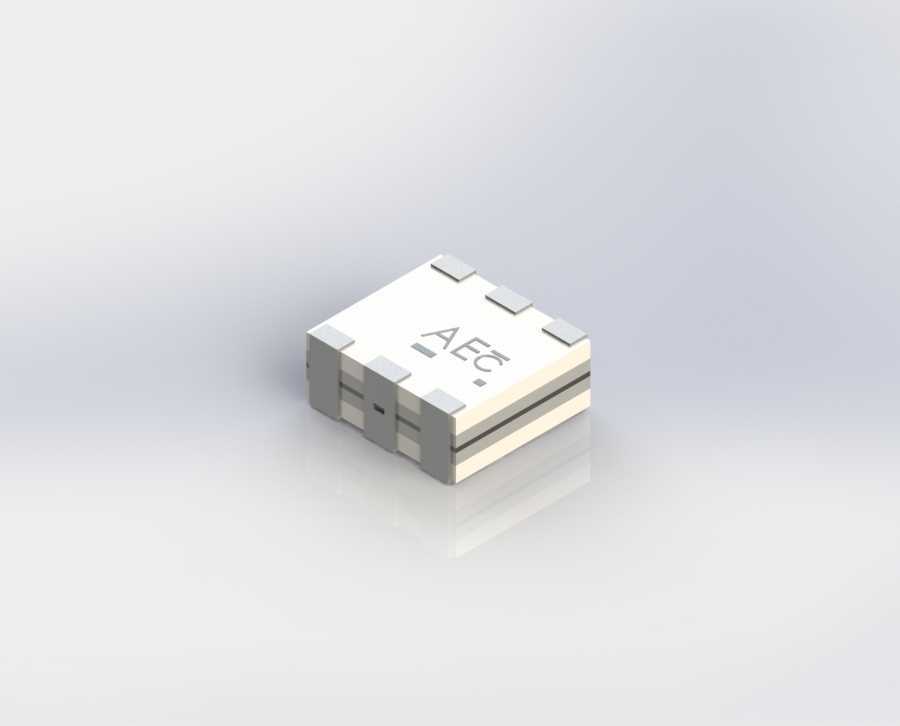

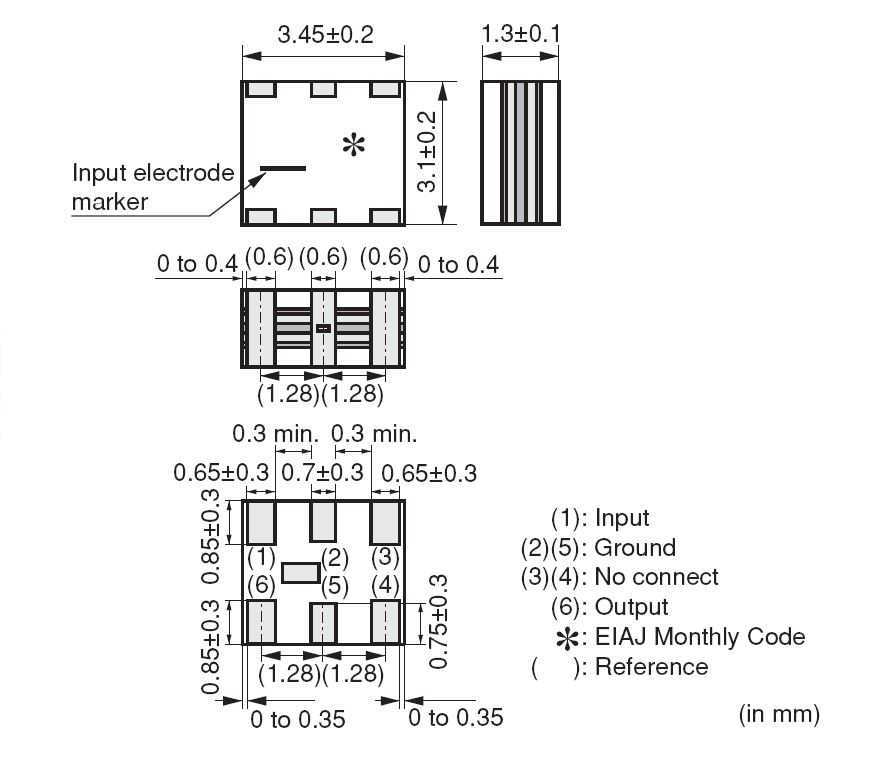

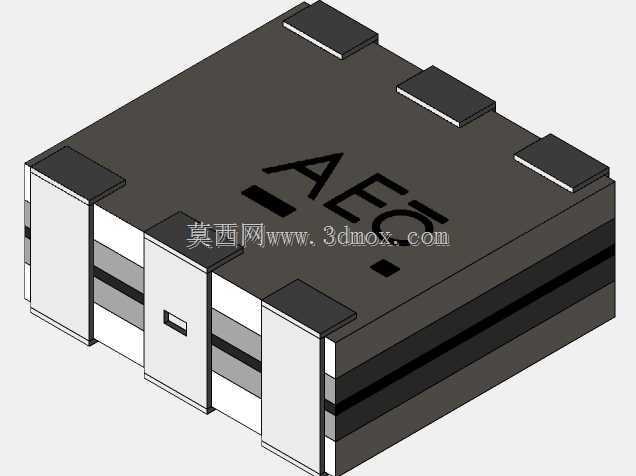

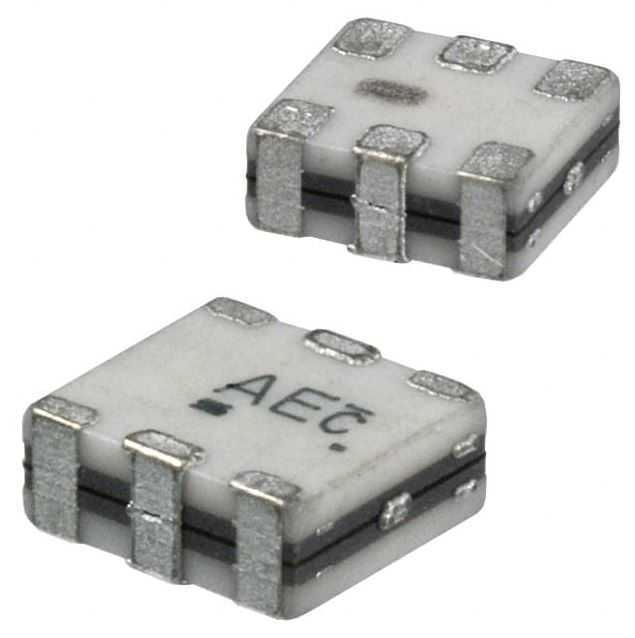

建模过程中首先还原了器件3531封装的外形边界，即3.45mm×3.10mm的本体长宽尺寸，引脚采用表贴式焊盘设计，焊盘位置与尺寸严格参照器件手册的安装规范绘制，确保模型导入PCB装配环境后，不会出现焊盘对位偏差、本体与周边器件干涉的问题。本体部分还原了多层陶瓷叠压的结构特征，表面标识的字符位置、边角的倒角弧度都与实物保持一致，叠层结构的分层线也做了细节还原，可用于产品外观展示、装配干涉检查等场景。

在安装边界设计上，建模时预留了表贴工艺要求的焊盘外侧工艺间距，本体高度方向的尺寸也严格按照手册参数绘制，方便结构工程师在做整机腔体布局时，准确评估器件与屏蔽罩、壳体之间的安全距离，避免出现装配后器件顶壳、屏蔽罩压接器件本体的问题。这类小型表贴射频器件的建模精度，直接影响射频板级EMC设计的仿真准确性，精准的外形模型可帮助工程师在设计阶段提前规避结构干涉、焊盘设计不合理等问题，减少样机打样后的整改次数。
