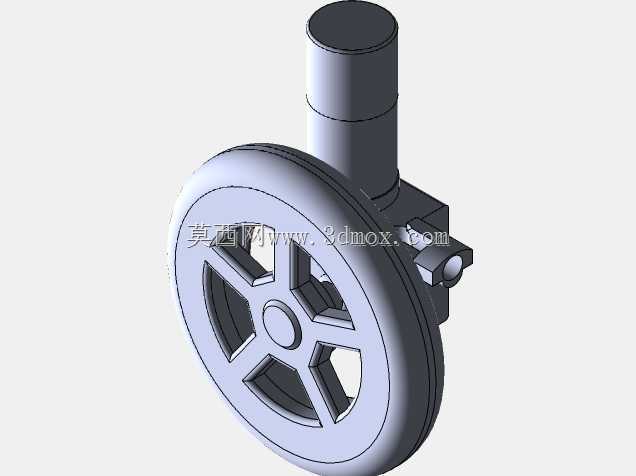

漫游车带安装轴辐条式行走轮结构

该行走轮结构主要面向小型低速漫游载具的行走端配套需求，适配非铺装平整路面的短途移动场景，常见于课程项目类小型漫游车、厂区轻型巡检代步载具的行走系统搭建，作为整车与地面直接接触的承载部件，需要同时兼顾承载能力、转动顺滑度与安装适配性。从结构设计逻辑来看，轮体采用辐条式镂空构型，五根均匀分布的辐条连接中心轮毂与外圈轮缘，在保证轮体径向承载强度的前提下，大幅削减了轮体自身的重量，降低行走驱动端的负载损耗，轮缘做等厚圆弧过渡设计，接触地面时可分散局部压应力，避免硬质路面行驶时出现轮缘局部崩缺的问题。与轮体同轴配套的立式安装轴采用阶梯轴构型，轴段直径从上至下逐级变化，既可以通过轴肩实现轴向定位，也能匹配不同内径的安装轴承，适配不同规格的轮座安装孔位，轴座与轮体的连接部位设置有侧向伸出的安装耳，耳座上预留有同轴通孔，可通过销轴或螺栓实现与车架纵梁的铰接固定，安装时无需额外加工复杂的适配接口，直接对应车架上的预留孔位即可完成装配。从安装边界来看，轮体的轴向宽度控制在适配小型载具轮距的范围内，立式安装轴的总高度预留了足够的减震安装间隙，可根据实际需求在轴座与车架之间加装缓冲垫，抵消路面传递的小幅振动，轮体中心的轮毂孔与安装轴之间预留有轴承安装位，装配时可选用标准深沟球轴承实现转动配合，降低轮体转动时的摩擦阻力。设计过程中优先考虑了加工与装配的便捷性，所有结构转角处均设置有工艺圆角，避免应力集中的同时也降低了机加工的走刀难度，辐条与轮缘、轮毂的连接部位做加厚过渡处理，应对行驶过程中遇到的侧向冲击力时，不会出现辐条根部断裂的问题。轮体侧面的镂空结构除减重外，也可在行驶过程中减少轮体侧面的风阻，同时方便日常维护时清理轮毂缝隙中卡入的碎石杂物，轴座上部的光轴段可用于安装轮速检测元件，配套传感器即可实现行走速度的实时采集，满足载具的速度闭环控制需求。
