装载机配套捆钉焊接工装结构设计

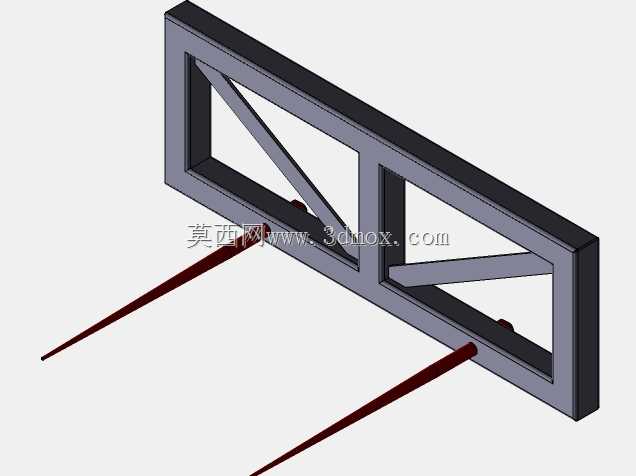

本次设计的捆钉配套焊接工装，主要面向农用装载机属具改装场景，服务于农户自主改装装载机草捆捡拾作业部件的焊接加工需求。从实际作业场景来看，农用装载机在加装草捆叉、捆扎固定部件时，常需要现场焊接捆钉类固定构件，这类构件的焊接精度直接影响后续草捆抓取、转运过程中的稳定性，若焊接定位偏差，极易出现草捆滑脱、部件受力断裂的问题。该工装采用双框式桁架支撑结构，主体框架为矩形方管焊接成型，内部设置斜向加强筋，既保证了焊接作业时的结构刚性，避免焊接过程中工装受力变形影响定位精度，又尽可能控制了整体重量，方便单人搬运转移，适配农户户外流动焊接的使用需求。设计过程中没有设置背面连接结构，核心考量是适配不同型号装载机的前端安装尺寸差异，预留足够的现场配焊调整空间，避免工装预设连接结构与现有装载机前端挂点不匹配，导致工装无法使用的问题。捆钉定位槽设置在工装前端下侧，采用通长式槽型定位结构，可同时对两根平行布置的捆钉进行径向与轴向定位，焊接时无需额外夹持工具即可固定捆钉位置，保证两根捆钉的平行度与伸出长度一致，避免焊接后捆钉歪斜导致草捆受力不均。从安装边界来看，工装整体宽度适配多数中小型农用装载机的前端挂架宽度，框架高度控制在不遮挡焊接操作视线的范围内，作业时焊工可直接从框架正面完成捆钉与挂架的焊接操作，无需频繁调整工装位置。斜向加强筋的布置角度经过受力校核，可承受焊接过程中锤击校正、工件按压的侧向力，长期使用不会出现框架开焊变形的问题。考虑到现场焊接多采用手工电弧焊，工装表面未做精密机加工处理，所有构件均采用常规工程用方管与板材制作，加工门槛低，普通具备焊接能力的人员即可参照该结构制作使用，无需复杂的机加工设备支持。捆钉的伸出长度可根据实际作业需求在定位槽内调整，适配不同重量草捆的穿刺固定需求，当需要抓取大重量圆草捆时，可适当增加捆钉伸出长度，提升穿刺深度与固定可靠性，抓取小方捆时则可缩短伸出长度，避免捆钉过长影响转运灵活性。
