标准直齿圆柱齿轮传动件结构设计

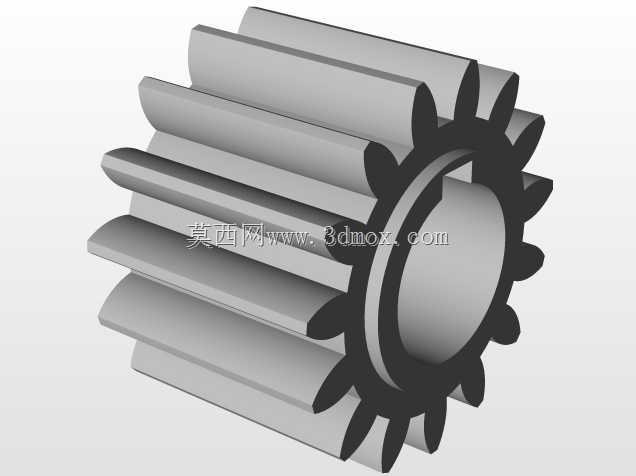

这款直齿圆柱齿轮是机械传动系统中应用最广泛的基础零件之一，日常在轻工输送线、小型农机传动箱、普通机床进给机构、自动化设备动力传递单元中都能见到它的身影，核心作用是在平行轴之间传递旋转扭矩，同时可以根据齿数配比调整输出转速与扭矩大小，适配不同工况下的动力匹配需求。从结构设计来看，这款齿轮采用标准渐开线齿形设计，齿廓曲线严格遵循啮合定律，能保证传动过程中瞬时传动比恒定，大幅降低传动过程中的冲击、振动与噪声，提升整套传动系统的运行平稳性。齿向为直齿设计，加工工艺性好，采用滚齿、插齿工艺即可完成高精度加工，不需要专用的螺旋齿加工工装，制造成本可控，同时装配时不需要额外调整轴向啮合位置，对安装空间的轴向尺寸容错率更高，适合中小载荷、中等转速的常规传动场景。齿轮中心设置贯通式安装孔，孔壁可根据装配需求设计键槽，通过平键与传动轴实现周向固定，避免传动过程中齿轮与轴发生相对转动，保证扭矩传递的可靠性；齿轮端面平整，可配合轴肩、挡圈实现轴向定位，安装时只要保证两啮合齿轮的中心距符合设计公差、齿面啮合接触斑点沿齿高齿向分布均匀，就能达到理想的传动效果。从安装边界来看，这类标准齿轮的径向尺寸由齿数、模数共同决定，轴向尺寸即齿宽，设计时齿宽系数通常取常规区间值，既保证足够的齿面接触强度与齿根弯曲强度，避免长期满载运行出现断齿、齿面点蚀等失效形式，又不会因为齿宽过大导致载荷沿齿向分布不均，加剧局部齿面磨损。在实际选型应用中，这类齿轮不需要做特殊的定制化修改，只要模数、齿数、压力角、安装孔尺寸匹配设计要求，就可以直接替换同参数的失效零件，降低设备运维的备件成本；建模过程中严格遵循标准齿形参数，齿根过渡圆角做了合理优化，能有效降低齿根应力集中系数，提升齿轮的抗疲劳寿命，齿顶部分保留标准顶隙，避免啮合过程中出现齿顶与对方齿根发生干涉卡滞的问题。在传动系统布局时，这类直齿轮通常布置在传动箱的中低速级，不适合高速重载的传动场景，因为直齿啮合时是全齿宽同时进入与退出啮合，相比斜齿轮的轴向重合度优势，高速下的动载荷会更明显，但对于常规的工业传动场景，它的结构简单、维护方便、成本低廉的优势足够覆盖使用需求，是通用机械传动领域不可或缺的基础零件。
