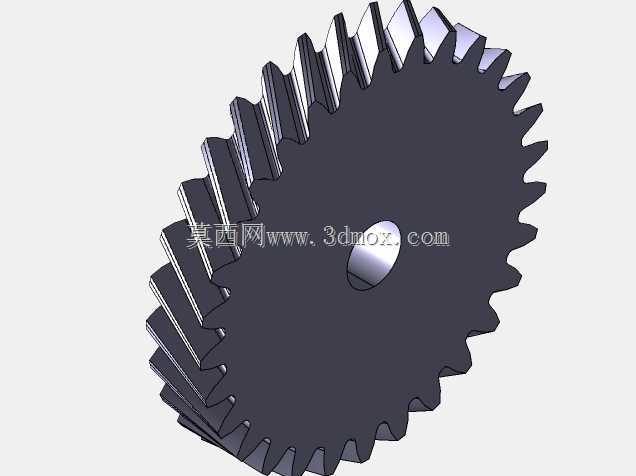

参数化可编辑斜齿轮传动零件结构

在各类需要平稳动力传输的机械传动场景中，斜齿轮是应用极为广泛的核心啮合零件，相比直齿圆柱齿轮，其啮合过程是逐步接触再逐步脱离，传动冲击更小、运行噪音更低，承载能力也更出色，常被布置在减速器、变速器、机床主轴箱、自动化输送设备的动力传递链路中，承担转速转矩转换、动力换向的核心作用。这款斜齿轮采用参数化建模逻辑搭建，建模过程中优先考虑了后续改型的便捷性，将模数、齿数、螺旋角、齿宽、中心安装孔直径这些核心设计参数做了关联绑定，设计人员只需要在参数表中修改对应数值，就能快速生成不同规格的斜齿轮模型，不需要重新绘制齿廓曲线、拉伸切除特征，能大幅降低系列化产品设计的重复工作量。从结构特性来看，该斜齿轮的齿向带有固定螺旋角，啮合时重合度大于同参数直齿轮，能有效分散单齿承受的载荷，适合中高速、重载的传动工况，齿面的建模严格遵循渐开线齿廓生成逻辑，齿根过渡曲线做了圆滑处理，能减少应力集中风险，避免长期交变载荷下出现齿根断裂的失效问题。安装边界上，齿轮中心设置了标准通孔，可适配平键连接的轴系装配，齿宽尺寸与安装孔直径、分度圆直径保持合理的比例关系，既保证啮合时的接触长度足够，又不会因为齿宽过大导致轴向力超出轴承承载范围，实际选型装配时，需要配对使用相同模数、相同螺旋角且旋向相反的斜齿轮，同时要保证两轴的中心距与配对齿轮的中心距参数匹配，预留合理的齿侧间隙，避免运行时出现卡滞、磨损加剧的问题。在建模细节处理上，齿端做了微小的倒角处理，既方便装配时的导入对位，也能减少热处理过程中齿端的应力开裂风险，齿轮端面平整，可直接贴合轴肩或定位套筒做轴向固定，不需要额外加工定位面，能减少后续机加工的工序步骤。这类参数化斜齿轮模型可直接用于传动系统的虚拟装配校验，检查齿轮与周边箱体、轴承、轴套的干涉情况，也能导入仿真模块做齿面接触应力分析、传动效率验算，为后续的零件加工、热处理工艺制定提供准确的三维数据支撑，尤其适合非标设备开发时的快速传动方案迭代，不需要从零开始绘制齿形，能有效缩短整体设计周期。
