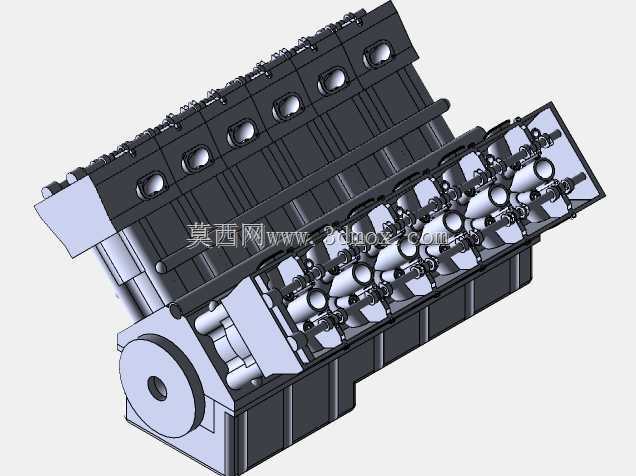

V型十二缸动力单元结构三维数模

该V型十二缸动力结构的三维数模，完整还原了大排量动力单元的核心装配逻辑，可直接用于动力总成方案验证、教学演示以及逆向设计参考。从实际应用场景来看，这类V12结构多用于大马力豪华乘用车辆、重型特种作业装备以及高性能船舶动力配套，相比直列缸体布局，V型夹角设计能在保证大排量输出的前提下，大幅压缩动力单元的纵向安装空间，降低整机重心高度，适配更多对安装边界有严格限制的搭载场景。

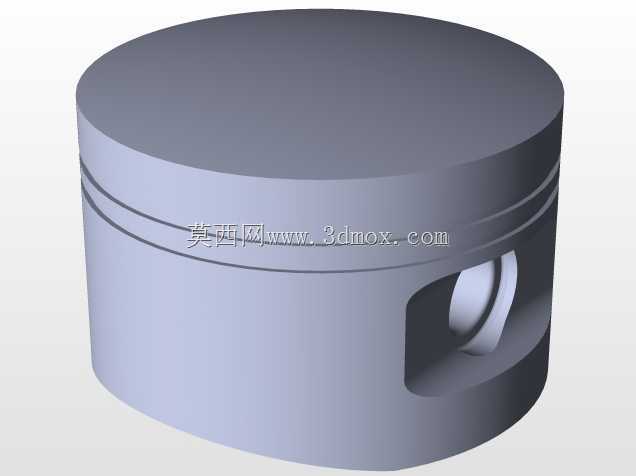

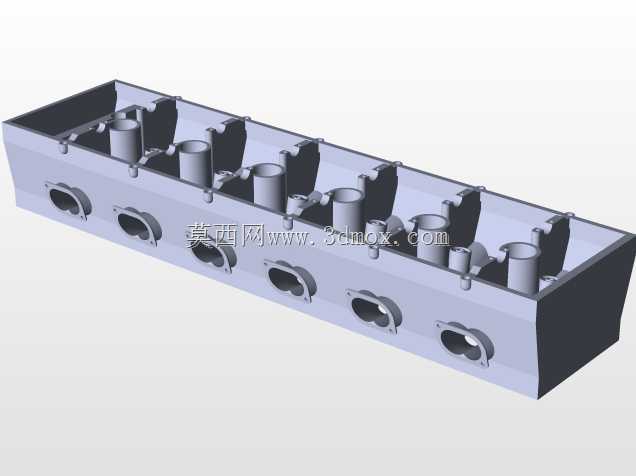

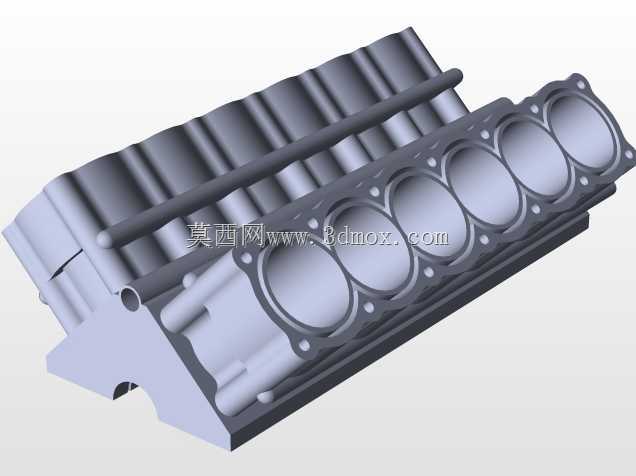

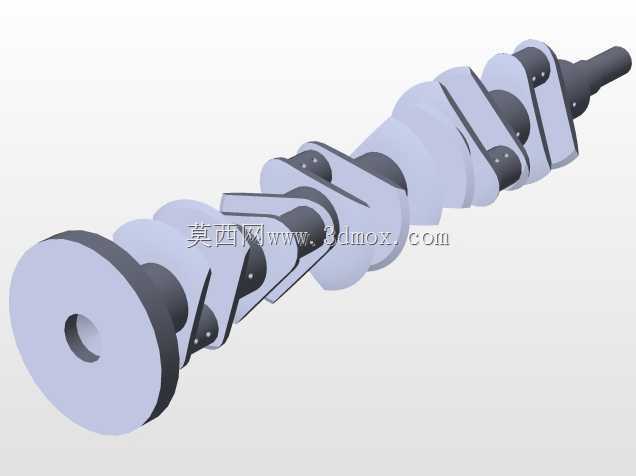

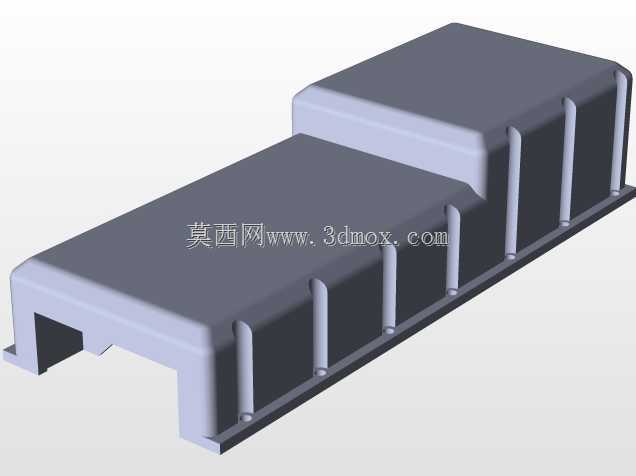

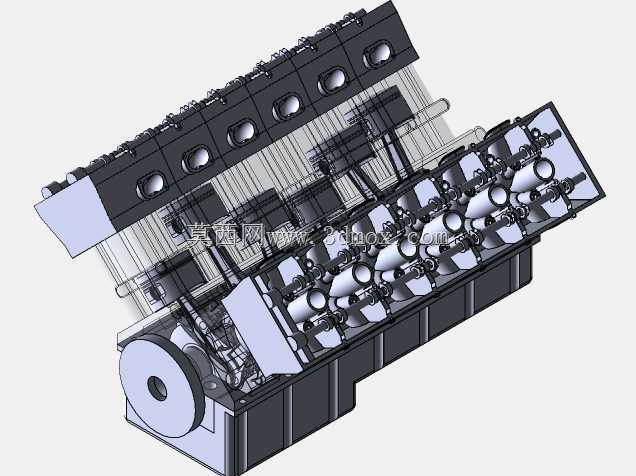

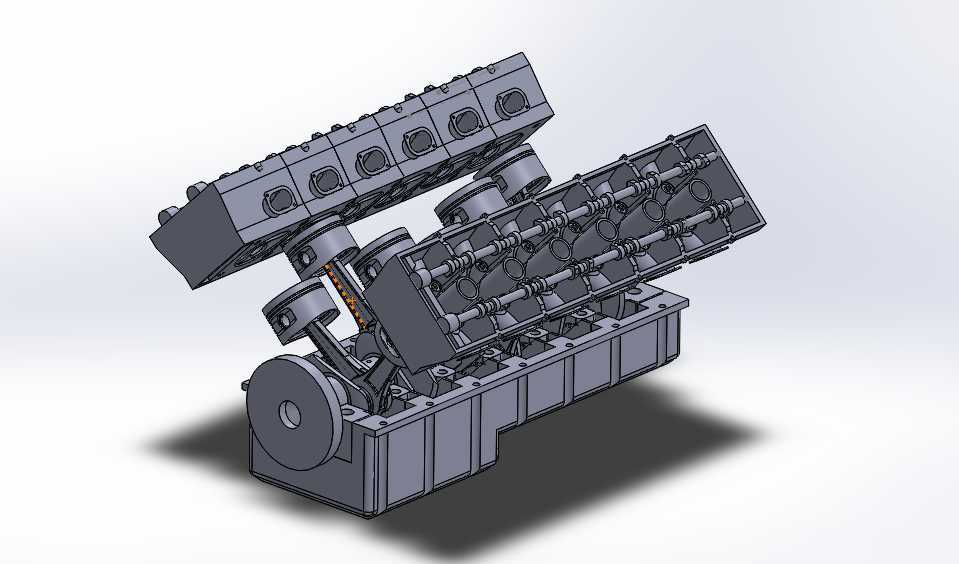

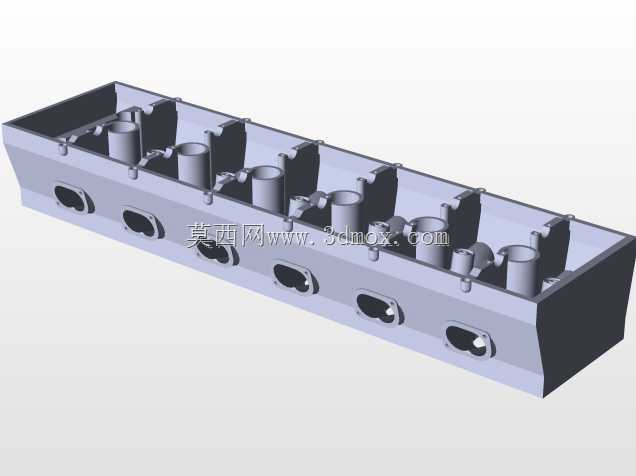

数模完整呈现了缸体、缸盖、曲柄连杆机构、配气凸轮轴、活塞组件、油底壳等全部核心部件的装配关系，每一处配合面的公差预留逻辑都在建模过程中做了对应体现：两列缸体呈固定夹角排布，共用一根曲轴输出动力，每列六个气缸的点火顺序对应曲轴曲柄的错角设计，能有效抵消活塞往复运动产生的一阶、二阶振动，保证高转速工况下的运行平顺性。设计过程中优先考虑了部件的拆装维护便利性，缸盖螺栓的排布位置预留了标准扭力扳手的操作空间，凸轮轴与气门挺柱的配合间隙做了工程化预留，油底壳的集滤器安装位置对应曲轴运转的甩油路径，避免高速工况下出现机油泵吸空的问题。

从安装边界来看，该结构的整体外形尺寸适配常规纵置动力舱的布局要求，曲轴输出端的法兰接口尺寸符合通用动力传输的连接标准，缸体两侧的安装机脚位置预留了减震衬套的安装空间，进排气侧的接口排布避开了整车管线的干涉区域。建模时对活塞往复运动的行程、曲轴回转半径、连杆摆动角度都做了运动学仿真验证，不存在部件运动干涉问题，配气机构的凸轮型线对应气门的升程曲线做了匹配设计，能保证各气缸的进排气效率满足大马力输出的配气需求。对于结构设计从业者来说，该数模可直接参考其V型缸体的加强筋排布逻辑、曲轴动平衡的配重设计思路，以及曲柄连杆机构的尺寸匹配方法，也可作为大排量动力单元教学的具象演示载体，帮助学习者直观理解多缸发动机的动力传递路径与各部件的协同工作逻辑。
