直列四缸曲柄活塞动力传输结构

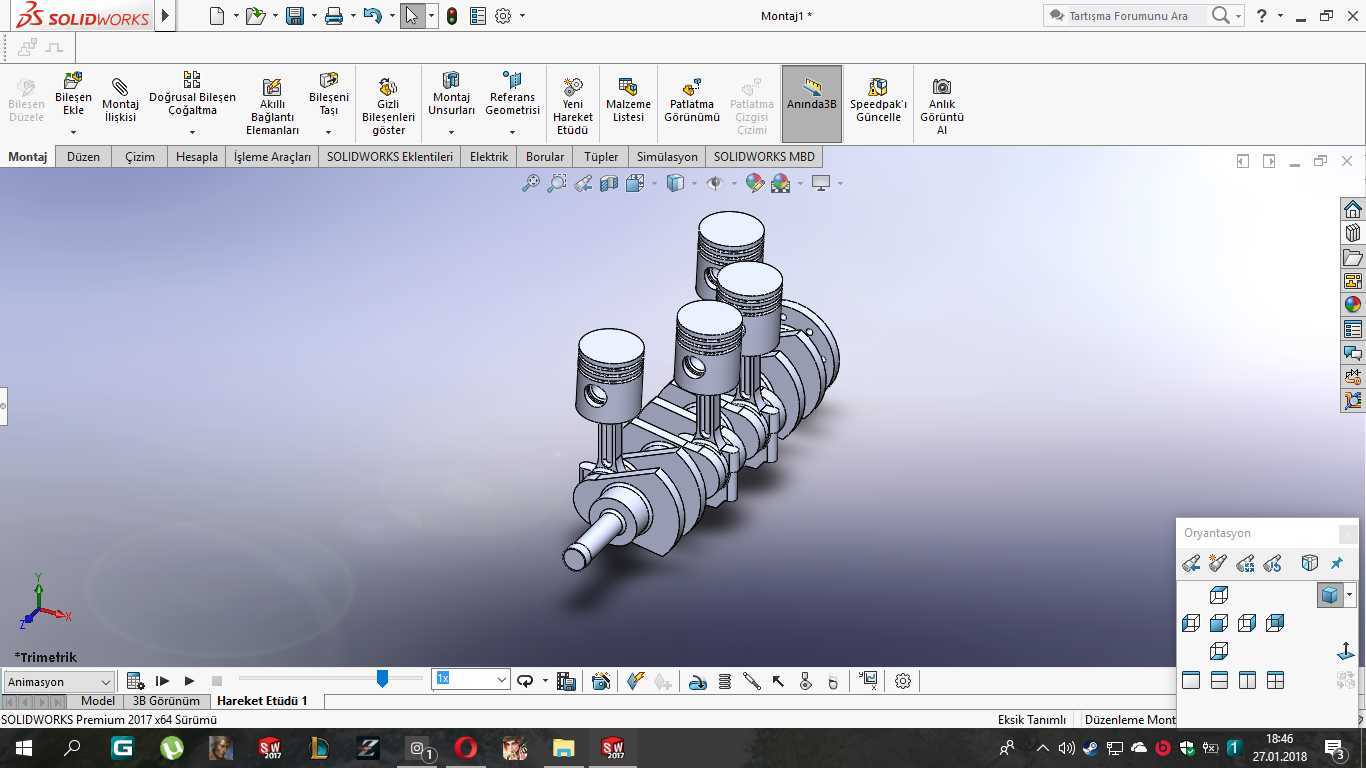

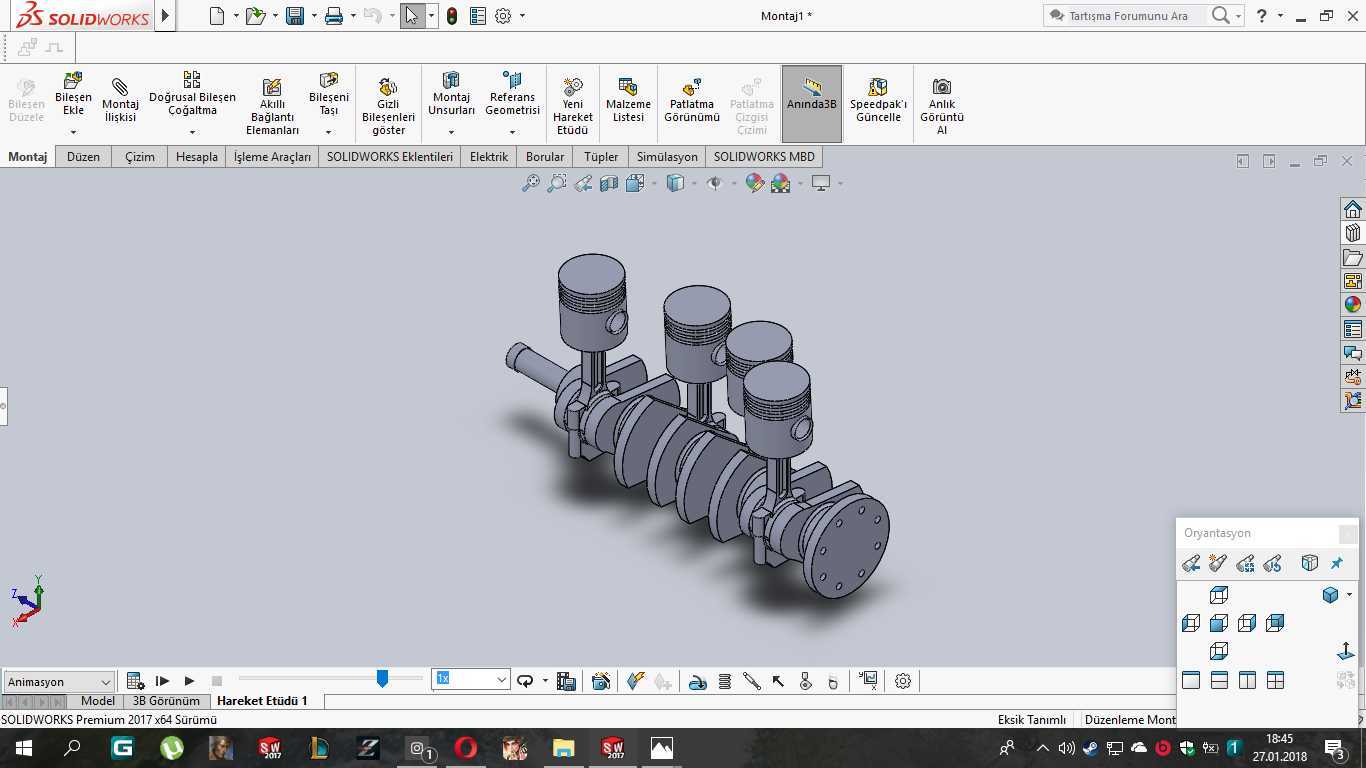

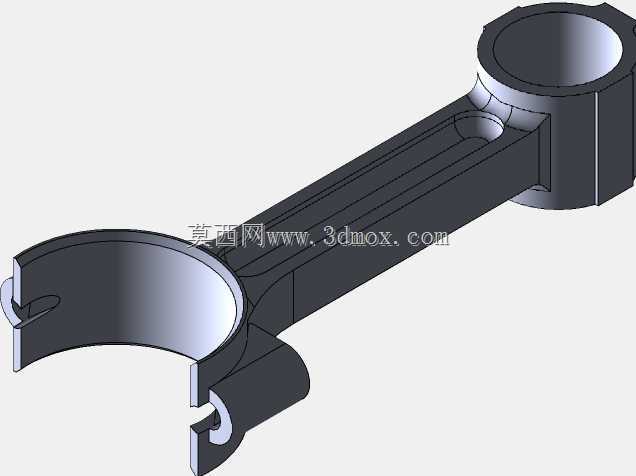

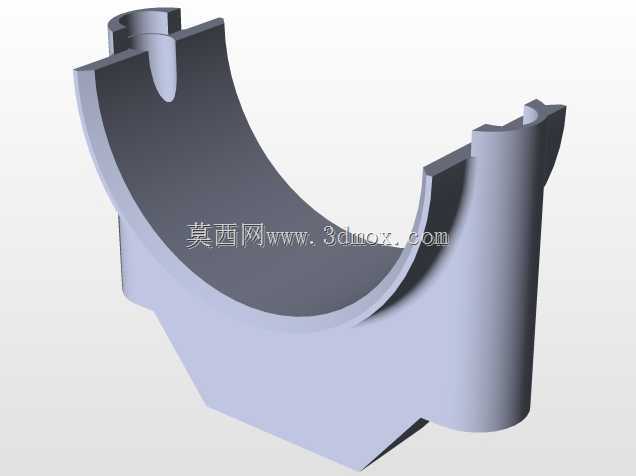

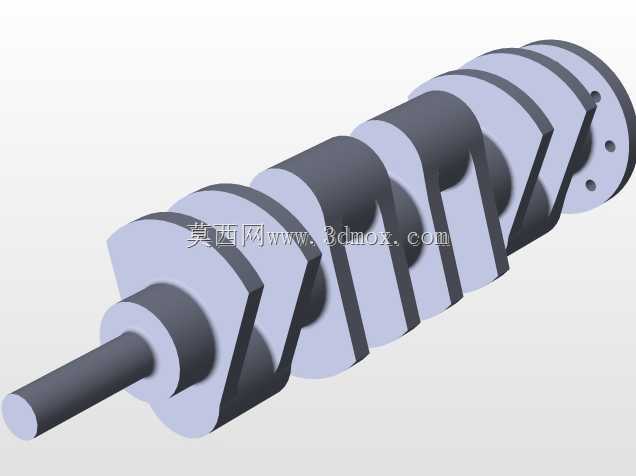

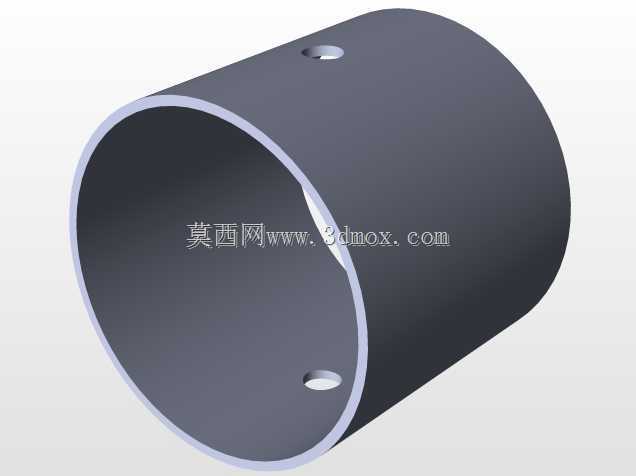

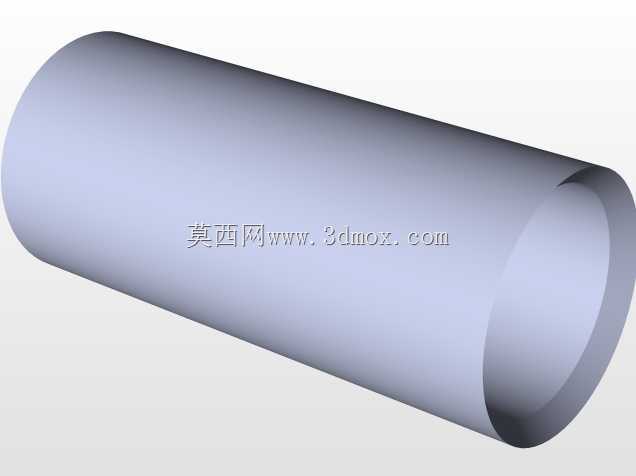

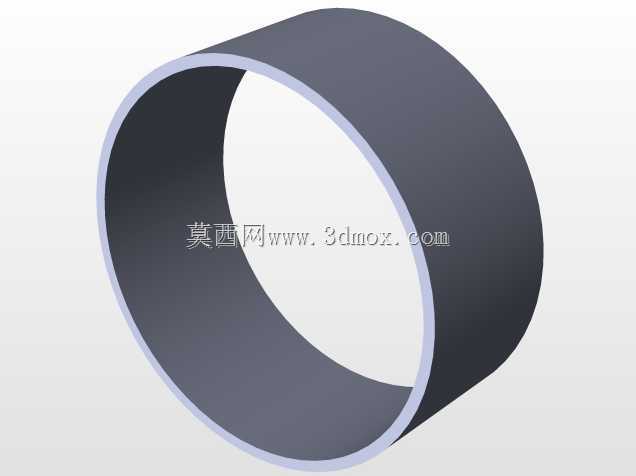

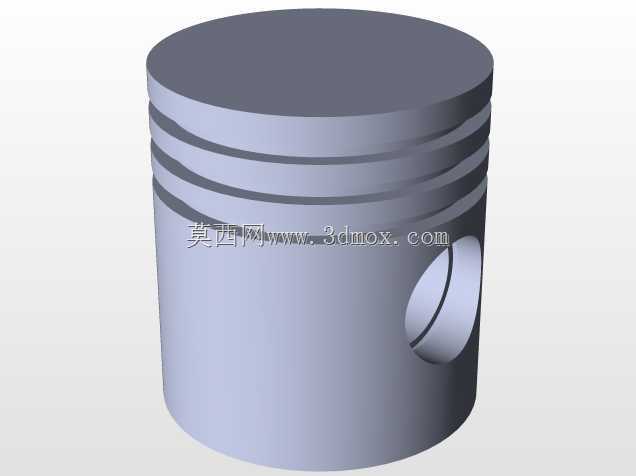

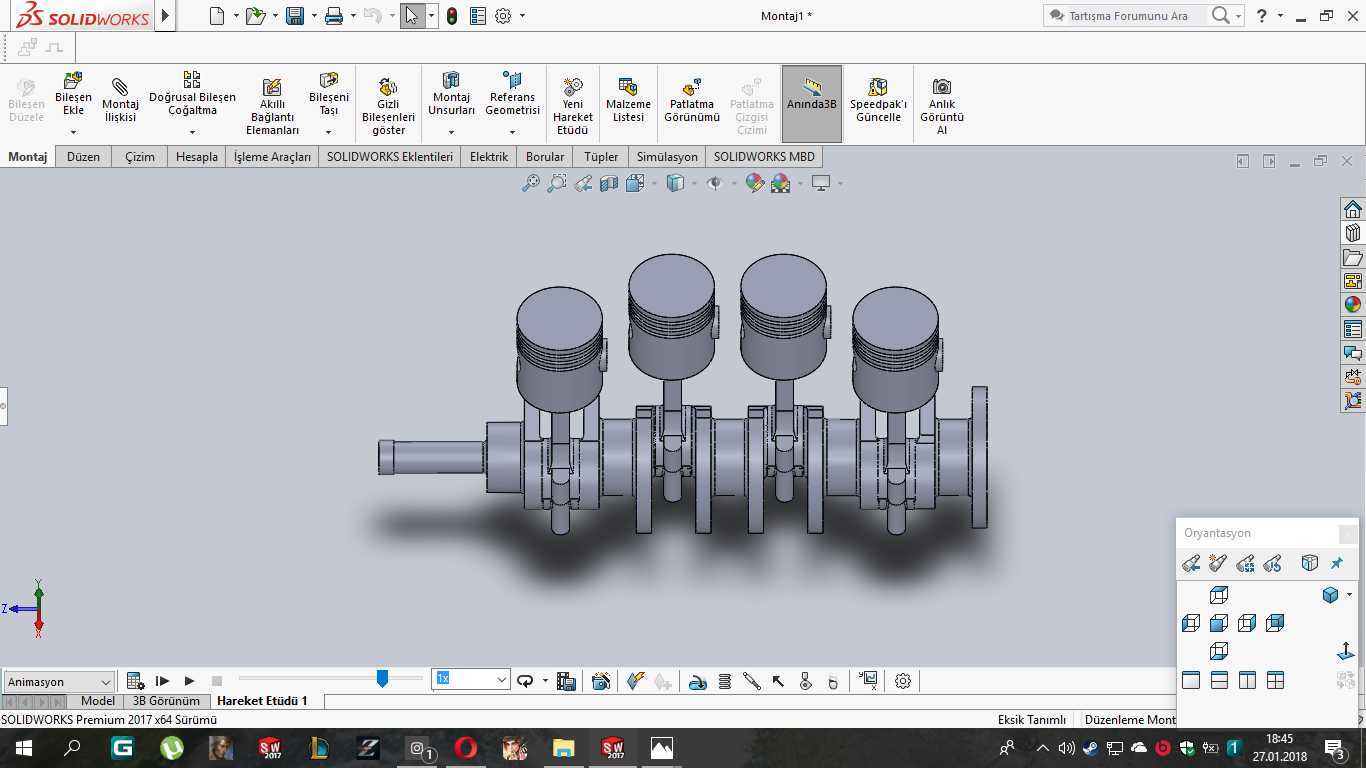

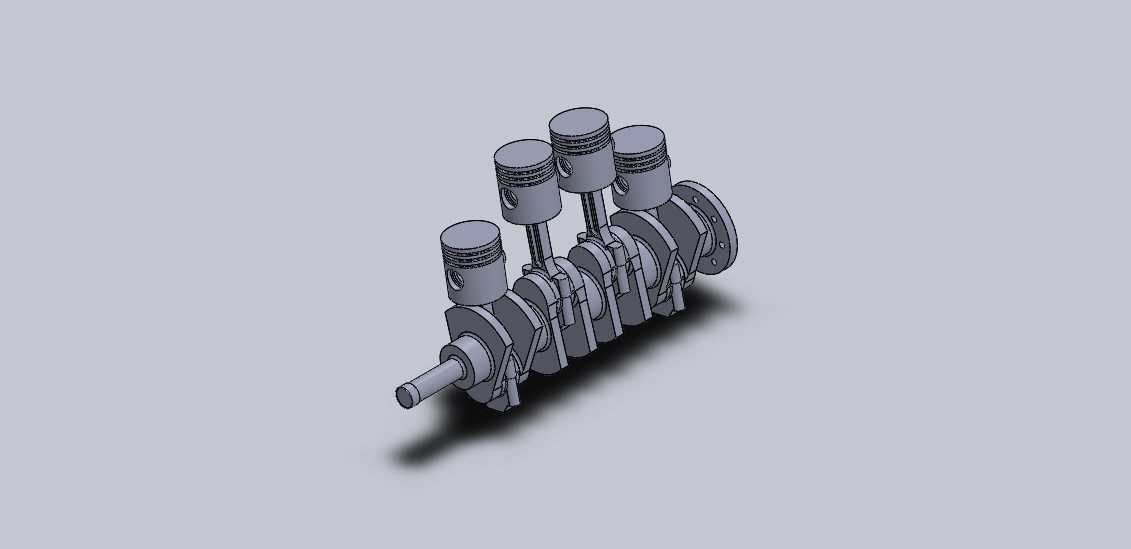

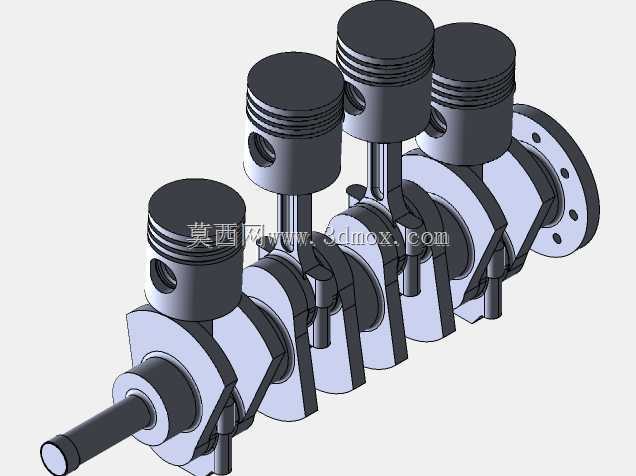

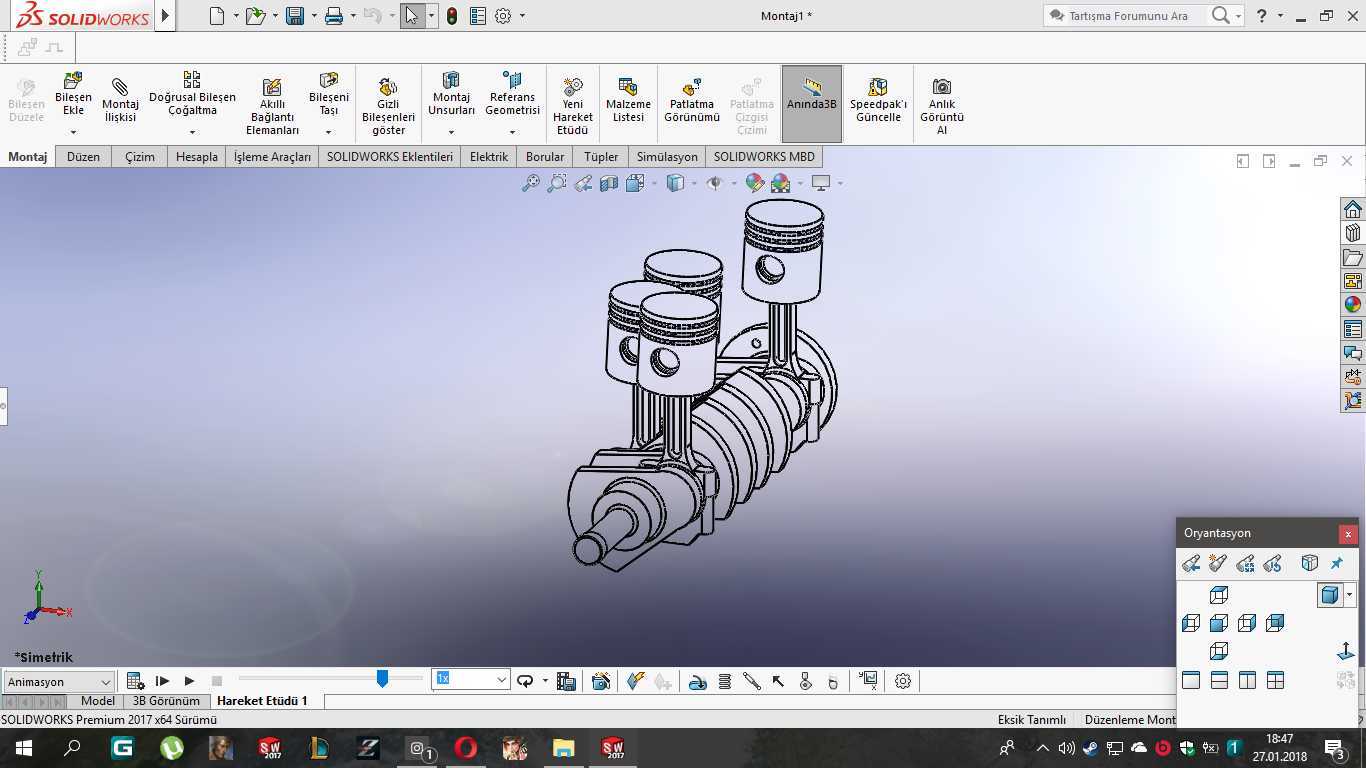

这套动力核心结构常见于小排量乘用车、通用小型发电机组、农用作业机械的动力单元中，承担着将燃料燃烧产生的热能转化为旋转机械能的核心作用，是往复式内燃机最核心的运动总成。整套结构采用直列四缸的排布方式，四个活塞沿曲轴轴线方向等距排列，相邻气缸的曲柄销呈180度相位差布置，能够保证活塞往复运动的惯性力尽可能相互抵消，降低整机运行时的振动幅度，提升动力输出的平顺性。从设计逻辑上看，活塞部分采用了三道环槽的结构设计，上方两道为气环，负责密封燃烧室的高压燃气，避免压缩与做功行程中燃气下窜至曲轴箱，最下方一道为油环，负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与机油损耗。活塞通过活塞销与连杆小头连接，连杆大头采用剖分式结构与曲轴的曲柄销配合，配合轴瓦实现低摩擦的旋转传动，能够将活塞的直线往复运动顺畅转化为曲轴的旋转运动。曲轴部分采用整体式锻造结构的设计思路，主轴颈与曲柄销之间通过平衡块连接，平衡块的配重经过精确计算，能够抵消活塞与连杆往复运动产生的一阶、二阶惯性力，减少曲轴高速旋转时的动不平衡量。曲轴的动力输出端设置有法兰连接结构，可直接对接飞轮、离合器或者动力输入轴，适配不同设备的动力传输需求，前端预留有皮带轮、正时齿轮的安装位置，可驱动配气机构、冷却水泵、机油泵等发动机附属部件。从安装边界来看，整套结构的轴向尺寸与径向尺寸适配常规1.0-1.6L排量的内燃机缸体安装空间，活塞的行程与缸径匹配常见的小排量动力参数，各运动部件之间预留了合理的热膨胀间隙，保证在工作温度下不会出现卡滞，同时运动副之间的润滑通道可与缸体的主油道完全对接，实现压力润滑与飞溅润滑结合的润滑效果。在实际应用场景中，这套结构既可以作为教学演示的教具，帮助初学者理解内燃机的基本工作原理，也可以作为小型动力设备开发的结构参考，用于验证曲柄连杆机构的运动干涉、受力分布情况，在结构设计阶段可直接用于运动仿真，校核活塞在上止点、下止点位置时与气门、缸盖的安全间隙，提前规避设计阶段的干涉风险，缩短动力产品的开发周期。
