3D打印优化两件式扶手凸轮快夹结构

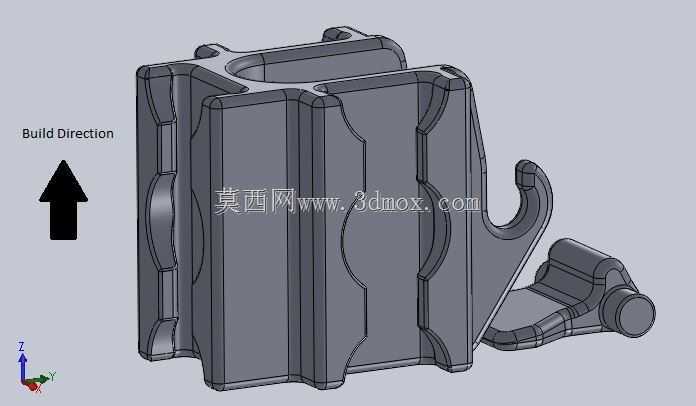

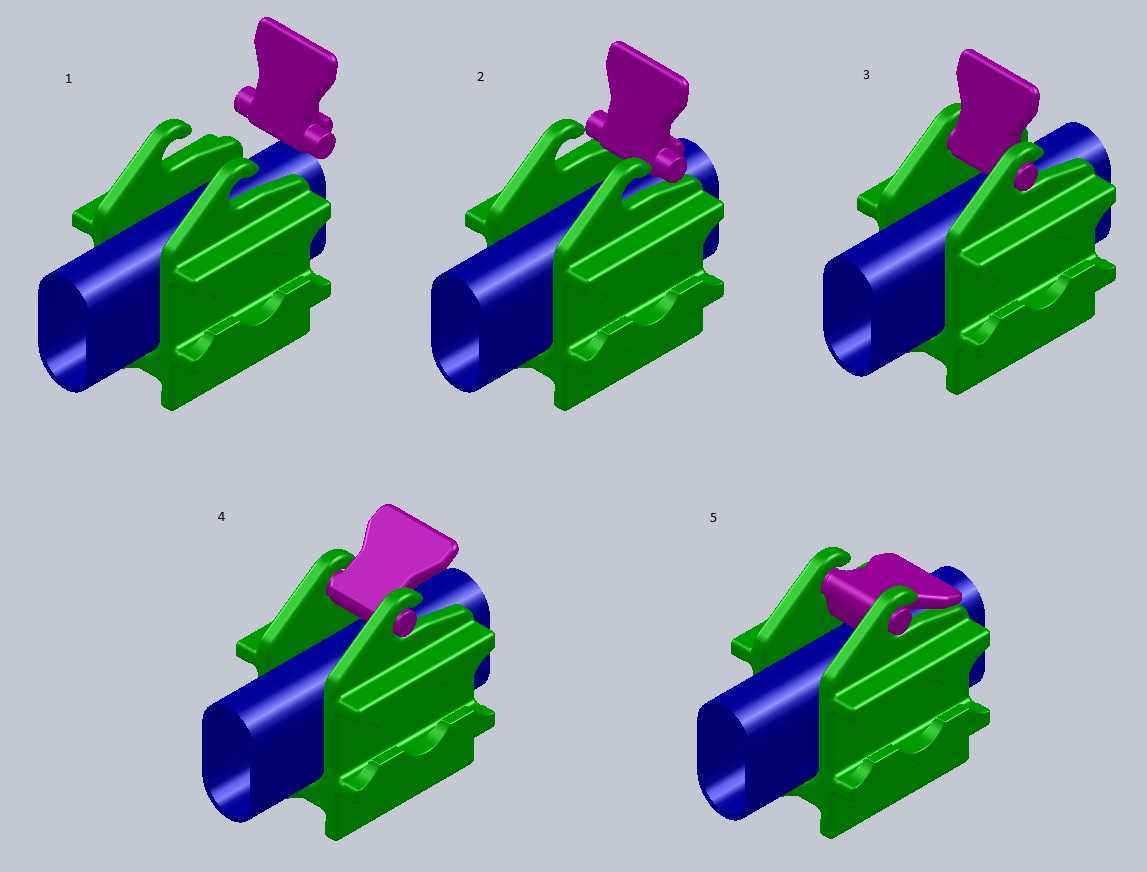

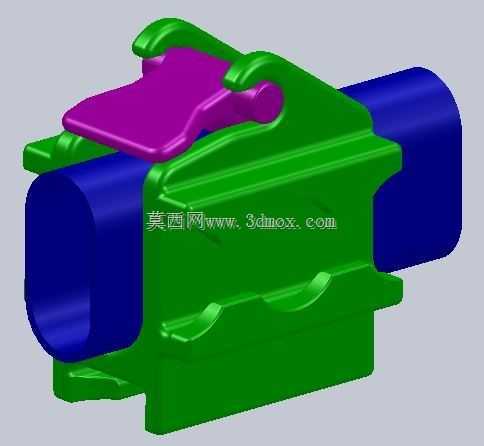

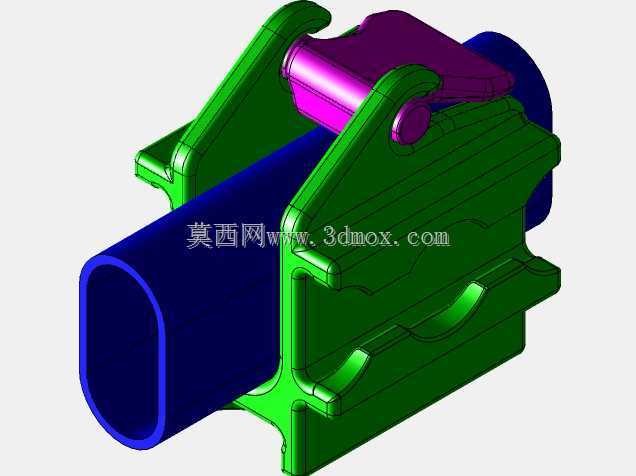

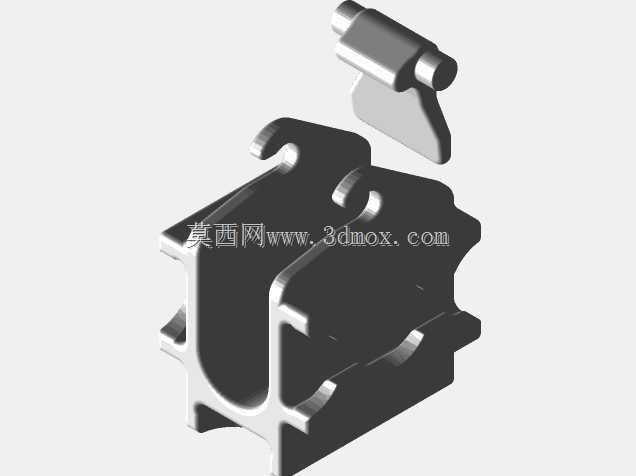

这款两件式凸轮夹紧机构，核心应用场景集中在需要快速拆装、无额外工具锁紧的圆管扶手安装场景，常见于影视器材辅助握持配件、康复辅助器具扶手、小型设备便携操作扶手的快速固定环节，区别于传统螺栓锁紧需要反复拧动的操作逻辑，该结构依靠偏心凸轮的行程差实现压紧锁止，单次扳动操作即可完成锁紧或释放，操作效率远高于常规螺纹紧固方案。从结构设计逻辑来看，整体采用分体两件式布局，完全针对熔融沉积型3D打印工艺做了适配优化，所有结构面的悬垂角度均控制在45度以内，打印全过程无需额外添加支撑结构，既减少了打印后处理的工作量，也避免了支撑拆除带来的表面精度损失，打印完成后仅需去除少量打印底边毛刺即可完成装配，无需二次切削加工。锁紧功能的实现依靠杠杆上集成的偏心凸轮面，凸轮轮廓经过行程校核，扳动锁紧杆的过程中，凸轮轮廓会逐步压紧扶手圆管表面，形成足够的正压力来抵抗滑动趋势，为了避免长期使用出现锁紧打滑，锁紧接触位置做了局部加厚处理，配合偏心机构的自锁角度设计，在承受常规握持载荷时不会出现意外松脱。安装适配层面，结构主体可直接卡套在对应直径的圆管扶手外周，沿扶手的周向和轴向预留了三个不同的导向安装位置，可适配不同安装空间下的座椅导轨或固定基座对接需求，不需要额外制作转接件即可完成位置调整。整个组件的安装方向经过专门优化，可直接在打印构建平台上按照预设摆放角度一次性打印完成，不需要拆分打印后再做粘接组装，打印成品的总体积控制在较小区间，材料利用率较高。结构上还做了快拆设计，需要拆解维护时，仅需将锁紧操纵杆扳动到解锁位置后向上提，即可将操纵杆从主体上拆下，方便对磨损的凸轮接触面做单独更换，不需要整体报废整个夹具，降低了长期使用的维护成本。锁紧状态下，偏心机构会持续对扶手施加稳定的压紧力，即使在存在一定振动的使用场景下，也能保持可靠的锁紧状态，不会因为频繁晃动出现松脱移位的问题。
