扶手快装锁紧连接组件结构设计

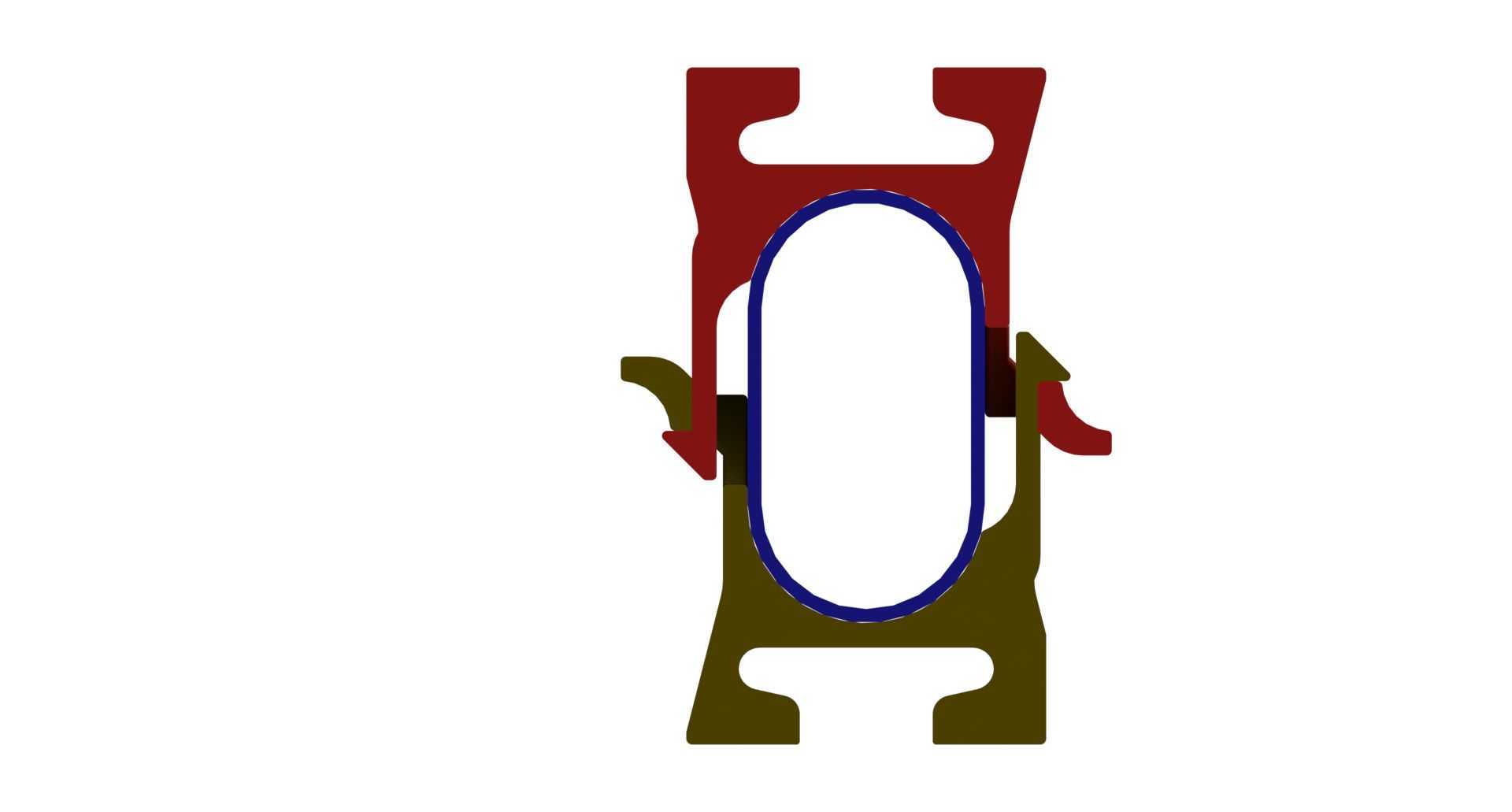

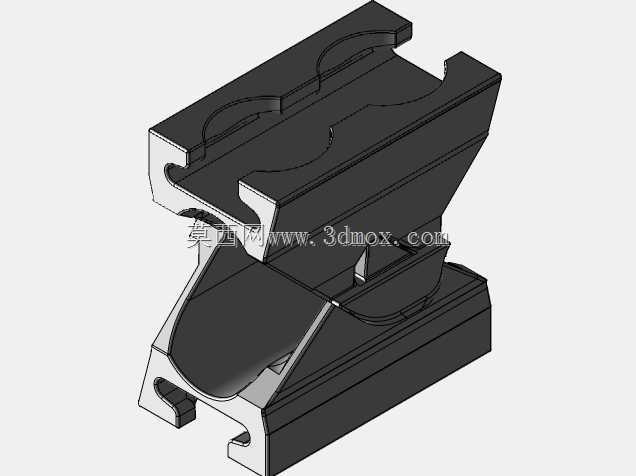

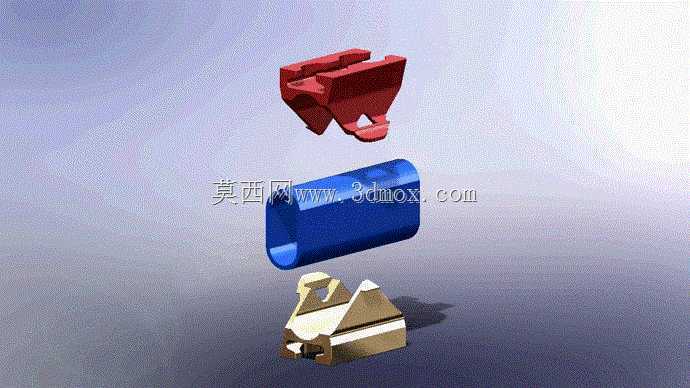

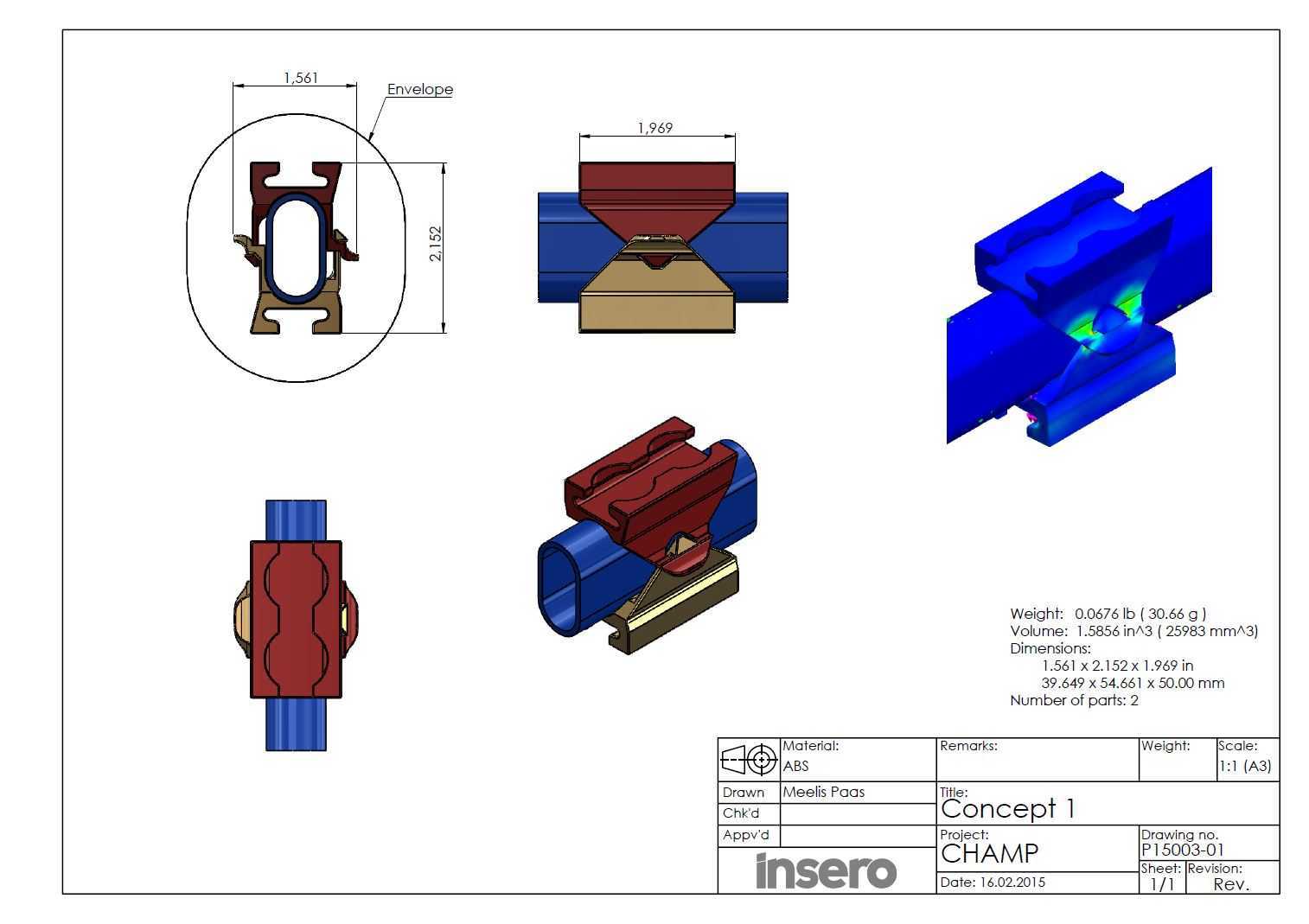

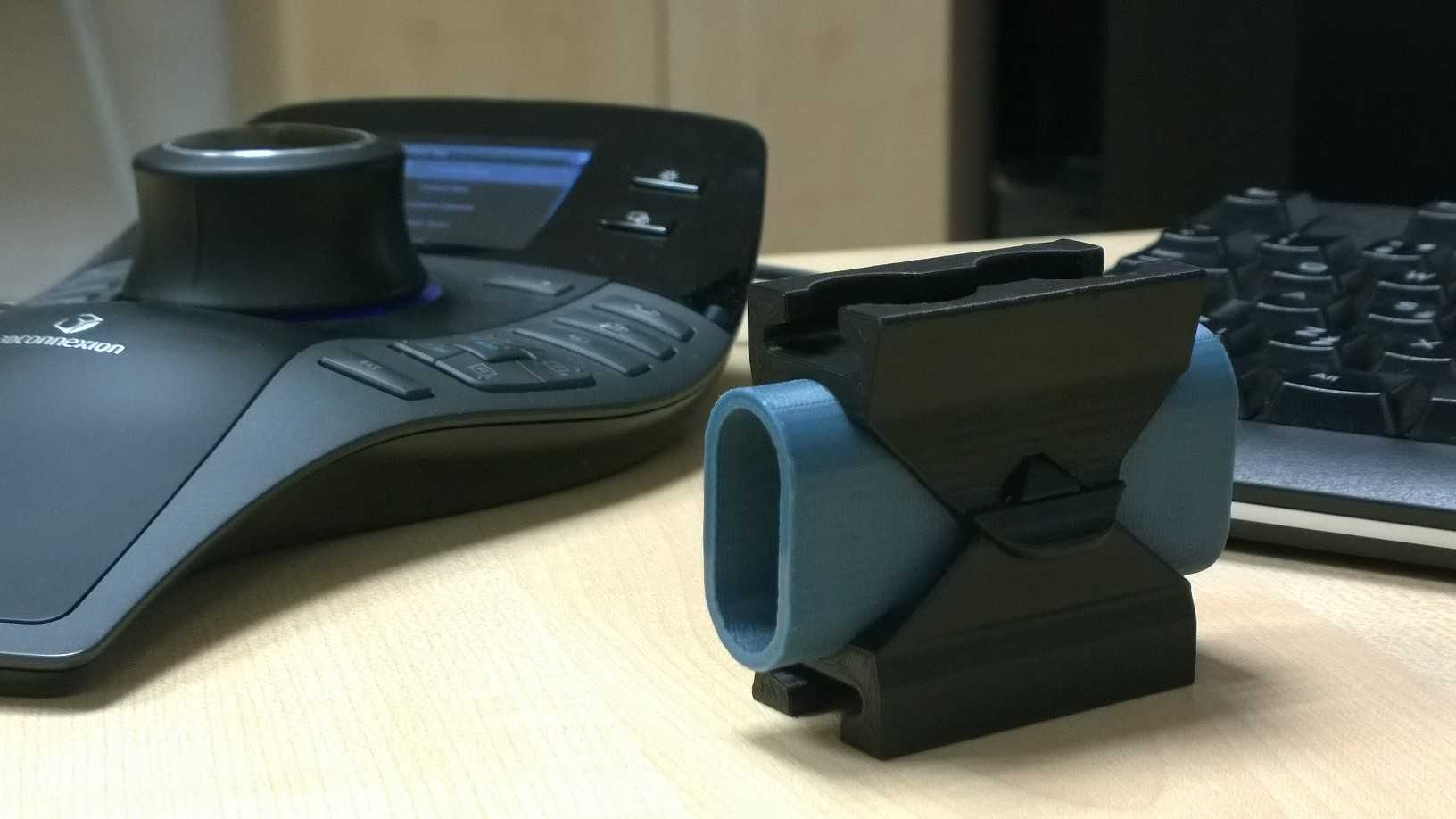

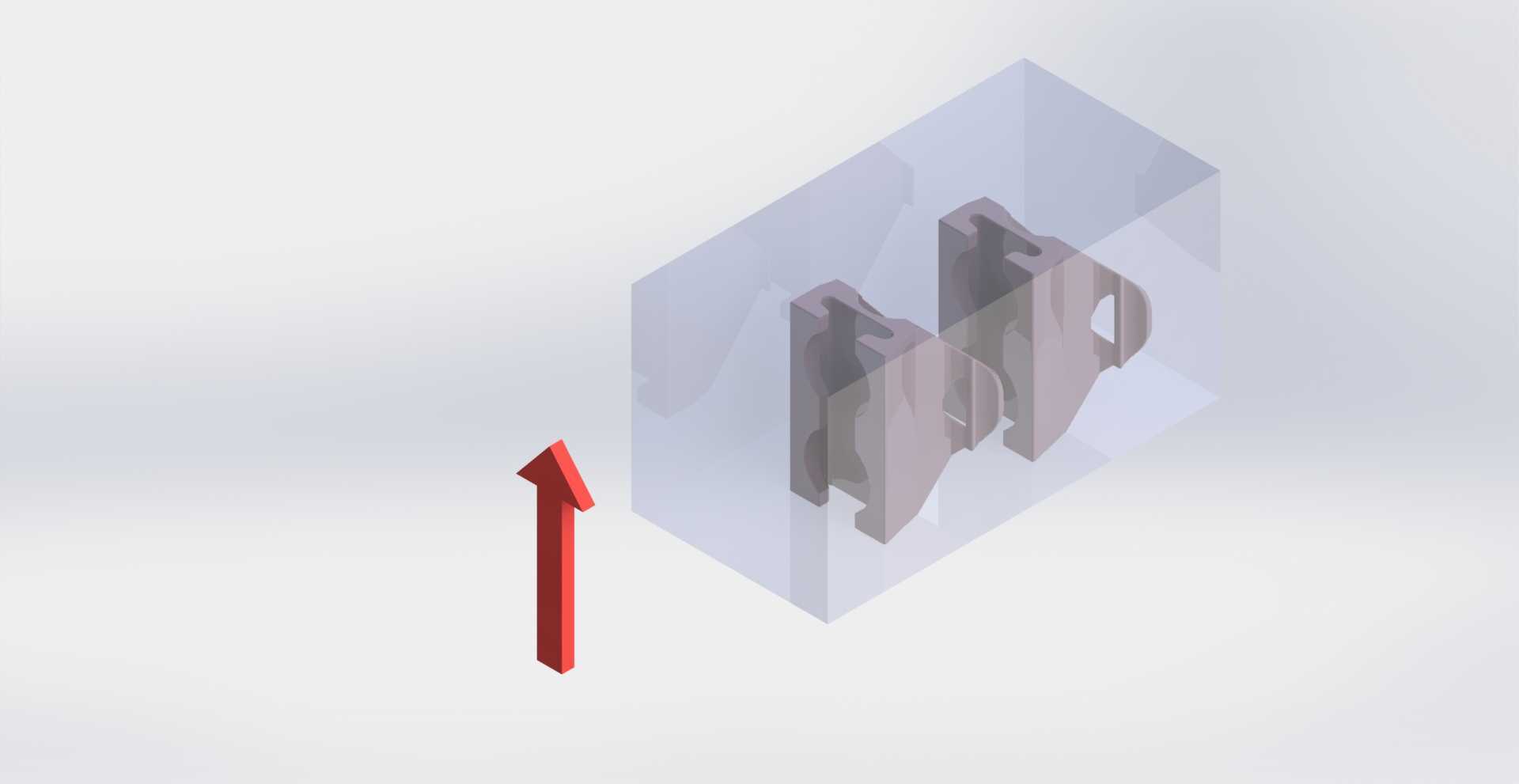

该锁紧连接组件主要应用于公共座椅、办公椅、康复辅具等带横向扶手的装配场景，核心解决传统扶手连接需额外紧固件、拆装效率低、维护不便的痛点，在批量座椅装配、现场改装、售后维护环节可大幅降低人工操作成本。整套组件仅包含两个结构完全一致的锁紧件与配套衬套，无需额外螺栓、销钉等标准件，即可完成扶手与座椅侧安装位的刚性锁合，适配圆形截面的横向扶手杆安装需求。设计阶段优先考虑无工具拆装的使用需求，锁紧件通过对称卡扣结构环抱扶手杆周向，衬套嵌入座椅侧的安装接口内，两个锁紧件对合后卡入衬套预设的卡槽，即可完成轴向与周向的双向锁止，通过调整卡扣的预紧变形量，可适配不同公差范围的扶手杆，提供稳定的锁止张力，避免扶手使用过程中出现松旷、转动、轴向窜动的问题。组件所有锐边均做了倒圆处理，避免装配与使用过程中划伤操作人员或使用者，卡扣的受力截面经过反复校核，在日常扶手倚靠、侧向受力的负载工况下不会出现塑性变形或断裂失效，卡扣的锁止行程做了冗余设计，即便扶手杆存在小范围的尺寸公差，也能保证可靠卡合，不会出现锁止失效的问题。外形尺寸适配常规直径的圆形扶手杆，安装时仅需将衬套预先压入座椅侧的安装孔位，再将两个锁紧件环抱扶手杆对准衬套卡槽推入，听到卡扣卡合的声响即完成装配，拆卸时仅需按压卡扣外露的解锁位即可拔出组件，全程无需额外工具，单人即可完成操作。组件的结构适配增材制造的工艺特性，壁厚均匀无突变，无悬空无支撑的复杂结构，打印过程中无需额外添加支撑即可成型，同时也适配注塑量产的开模需求，分型面简单无倒扣，拔模角度符合量产工艺要求，可根据实际产能需求选择小批量定制或大批量注塑生产。衬套与锁紧件的配合面做了导向倒角设计，装配过程中可自动导正位置，无需反复对位调整，锁紧件与扶手杆的接触面做了微齿纹理处理，可增大接触摩擦力，进一步提升锁止后的抗扭性能，避免扶手受侧向力时出现转动偏移。整套结构的安装边界仅需在座椅侧预留对应尺寸的安装孔位，无需额外加工复杂的安装槽或螺纹孔，对座椅主体的结构强度影响极小，可适配不同材质的座椅框架，无论是金属框架、塑料框架还是复合板材框架，都能通过调整衬套的压入过盈量实现可靠固定。
