航空动力用镀铬涡轮叶轮结构设计

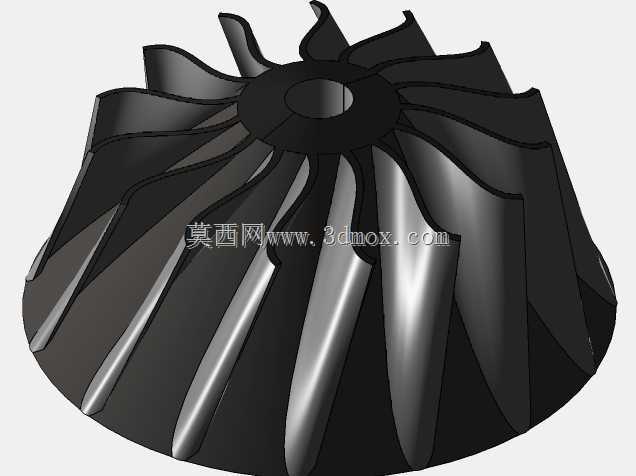

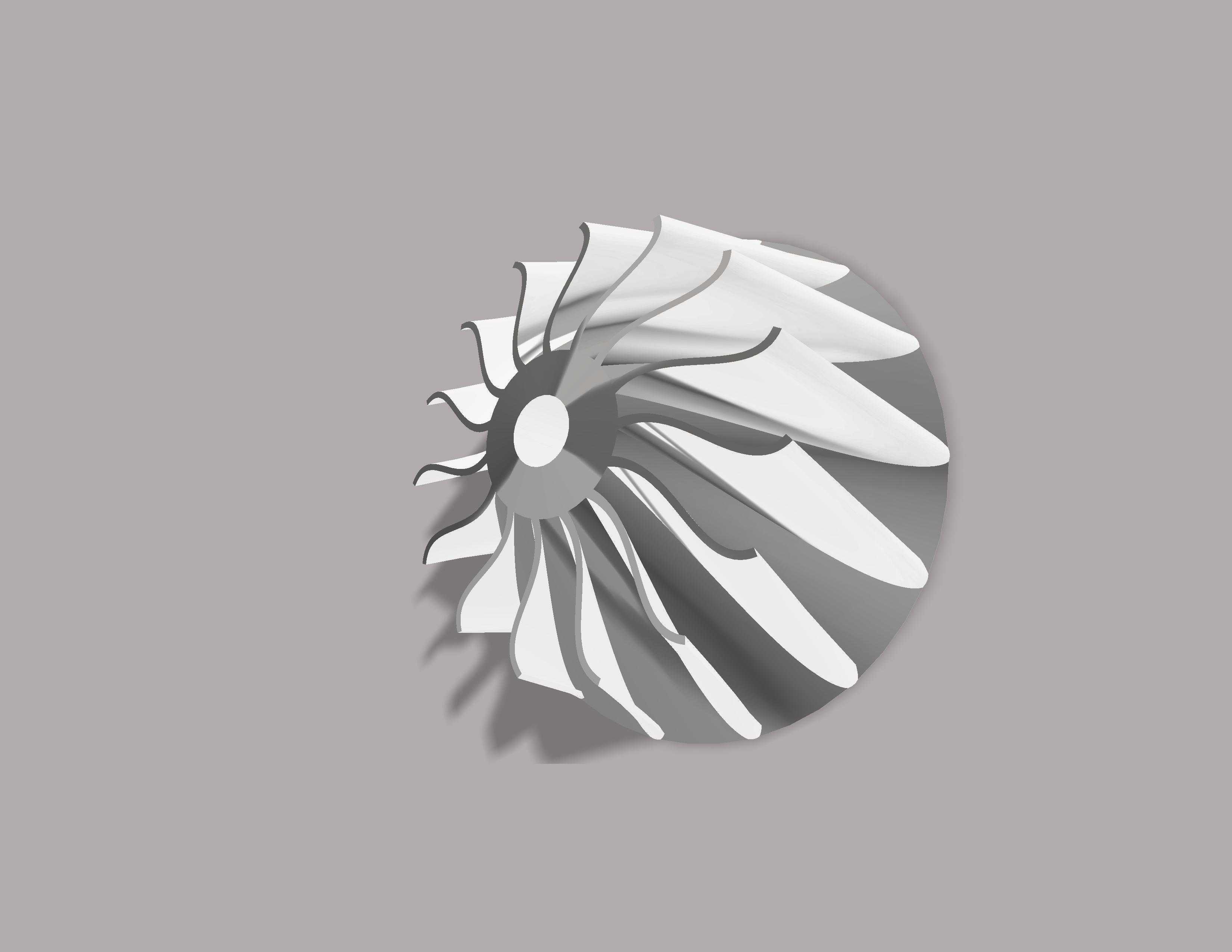

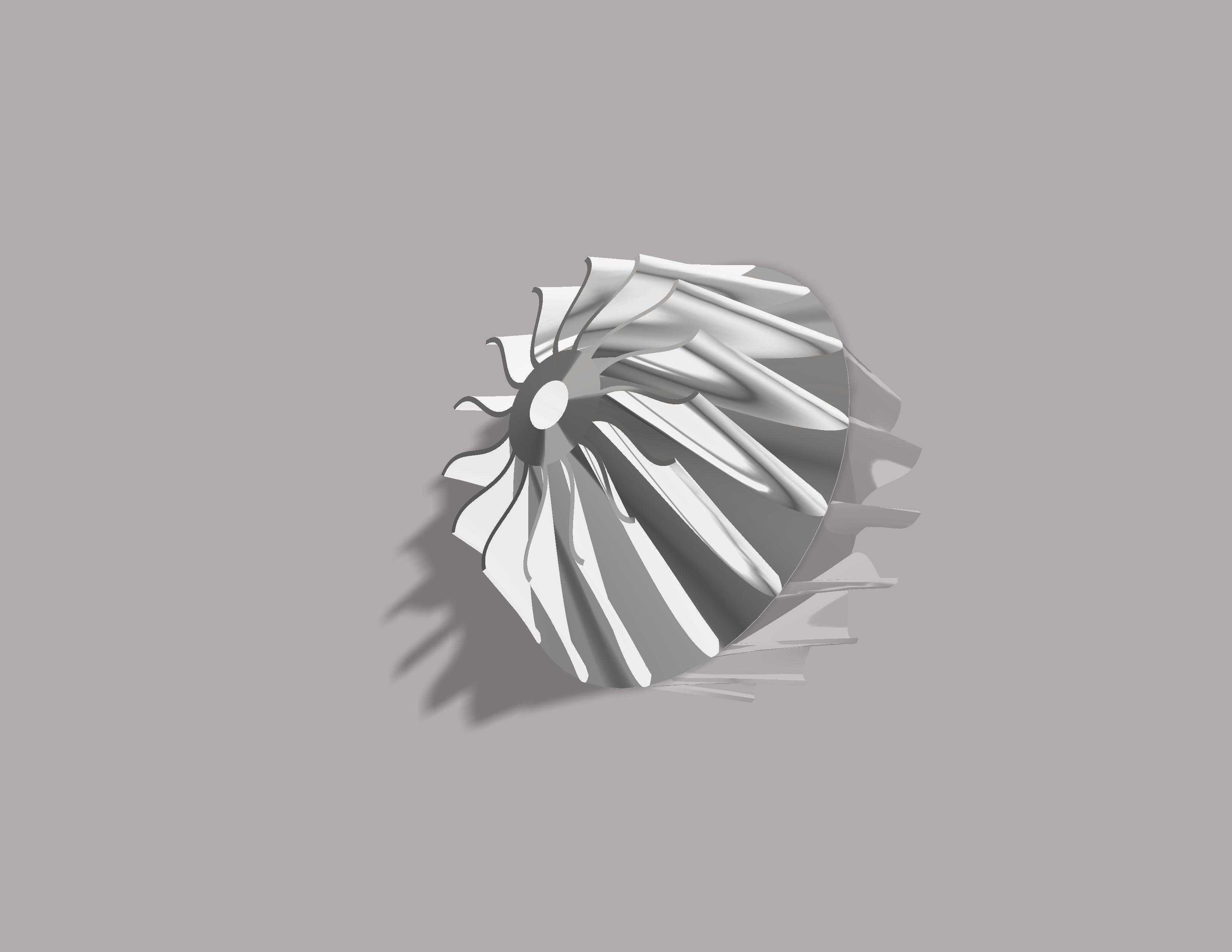

这类镀铬涡轮叶轮是航空喷气动力单元的核心做功部件，日常也会在小型燃气轮机、微型涡喷动力装置中见到，核心作用是将高温高压燃气的内能转化为转子旋转的机械能，为整套动力系统提供输出扭矩，部分同结构叶轮也会适配在高速离心压缩机、涡轮增压器的高压端，承担气流增压的做功任务。设计这类叶轮时，首先要考虑气动效率与结构强度的平衡，叶片采用三元流扭曲构型，从轮心到叶顶的翼型截面持续变化，叶根处厚度更大以承载高速旋转带来的离心载荷，叶顶处做减薄处理来降低叶尖间隙的气流泄漏损失，整体叶片沿轮盘周向均匀排布，每片叶片的进出气角度都经过流场仿真校准，保证气流在叶道内平滑转向，避免出现局部涡流带来的效率损失与气动激振。叶轮表面做镀铬处理，一方面是提升表面硬度与耐磨性能，降低高速气流中携带的微小颗粒对叶片表面的冲蚀磨损，另一方面镀铬层的抗氧化特性可以提升叶轮在高温燃气环境下的抗腐蚀能力，延长部件的服役周期。从安装边界来看，轮心位置设计有定位轴孔与键槽结构，可与动力主轴实现过盈配合加键连接的双重固定，保证高速旋转时的传动可靠性，轮盘背面做了减重凹腔设计，在不降低整体结构强度的前提下减少转子整体质量，降低主轴的转动惯量，提升动力响应速度。实际应用中，这类叶轮的工作转速通常可达每分钟数万转，设计时需要对轮盘与叶片的连接位置做圆角过渡处理，避免应力集中引发的疲劳断裂，同时要做动平衡校准，将残余不平衡量控制在允许范围内，避免高速运转时产生异常振动。叶片的型面精度要求较高，型面轮廓度公差通常控制在较小范围内，保证气流沿叶道流动时的流场稳定性，镀铬层的厚度也需要均匀控制，避免镀层厚度不均带来的转子不平衡问题，同时镀层与基体的结合力需要满足高速旋转下的载荷要求，防止镀层脱落引发动平衡失效。
