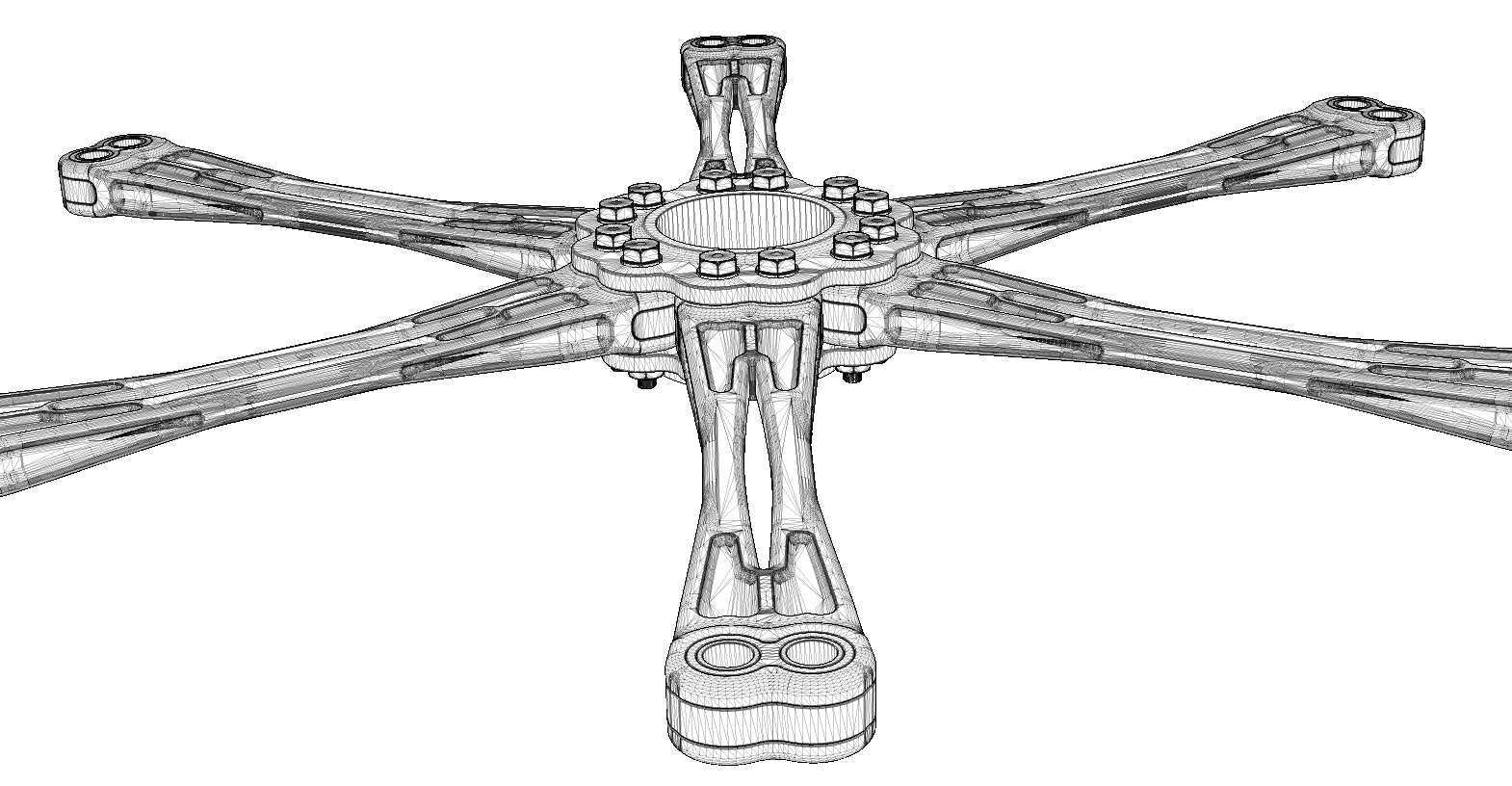

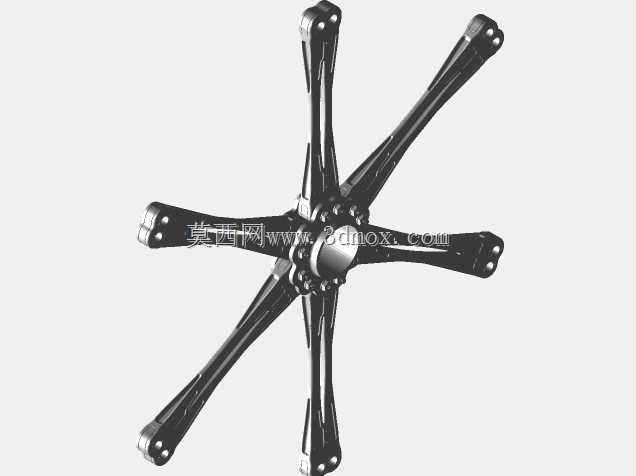

六辐刚性转子头结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:229476
  • 六辐刚性转子头结构设计
  • 六辐刚性转子头结构设计

这类六辐刚性转子头,多应用在多旋翼无人飞行设备、小型垂直轴风力发电装置以及特定工业搅拌设备的动力输出端,核心作用是作为旋转动力与末端执行部件的连接枢纽,将中心轴输出的扭矩均匀传递到每一根辐条末端的安装位,同时承载旋转过程中产生的离心力、交变载荷与气动冲击力。从结构设计逻辑来看,整体采用中心轮毂加六根对称分布辐条的布局,六辐等夹角排布的形式,能让旋转过程中的动平衡调校难度大幅降低,相比三辐、四辐结构,同直径下每根辐条承受的弯曲载荷更小,高速旋转时的结构形变量更可控,适合转速波动范围较大的工作场景。中心轮毂位置设置有与动力输出轴配合的安装孔,孔位周边做了加厚凸台处理,用来分散轴孔配合面的接触应力,避免长期交变载荷下出现轮毂开裂的问题;每根辐条采用变截面设计,靠近轮毂的根部截面尺寸更大,向末端延伸时逐步收窄,这种设计既可以在保证结构强度的前提下降低整体自重,减少旋转时的无用惯量,也能让应力传递路径更顺畅,避免截面突变带来的应力集中问题。辐条末端设置有双安装孔位,用来固定旋翼、叶片或者搅拌桨叶等末端部件,孔位周边同样做了局部加厚,安装面设计为平面结构,保证连接部件的贴合精度,减少高速旋转时的连接松动风险。安装边界方面,中心轮毂的轴孔尺寸需要匹配对应规格的动力输出轴,通常会配套键槽或者顶丝孔来实现周向固定,防止传动过程中出现相对转动;辐条末端的安装孔位间距统一,适配对应安装孔距的末端部件,整体旋转外径需要根据应用场景预留足够的安全间隙,避免旋转过程中与周边护罩、机架结构发生剐蹭。实际选型应用时,需要根据工作转速、末端部件重量、最大载荷等参数校核辐条的抗弯强度与轮毂的抗扭强度,同时要做动平衡测试,将剩余不平衡量控制在对应转速要求的范围内,避免运行时出现过大振动,影响整体设备的使用寿命与运行稳定性。这类刚性转子头相比铰接式转子结构,结构更简单,维护成本更低,没有复杂的铰接活动部件,长期运行的故障率更低,适合对结构可靠性要求高、维护条件有限的应用场景。
