带机壳管路的逆流式涡轮发动机结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:229605
  • 带机壳管路的逆流式涡轮发动机结构设计
  • 带机壳管路的逆流式涡轮发动机结构设计
  • 带机壳管路的逆流式涡轮发动机结构设计
  • 带机壳管路的逆流式涡轮发动机结构设计

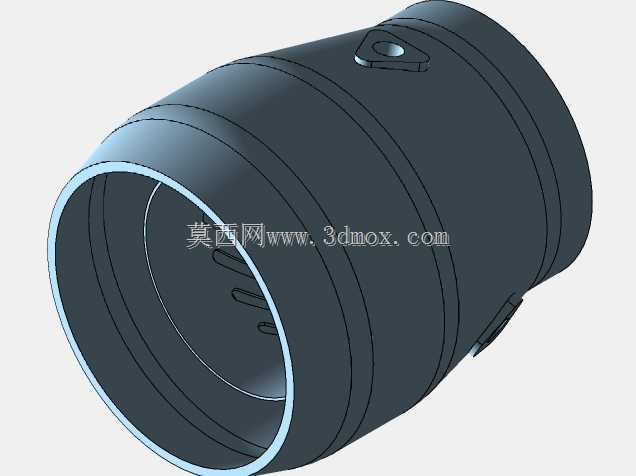

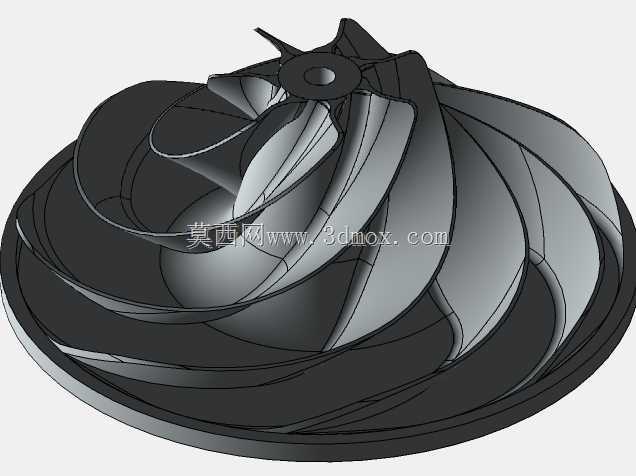

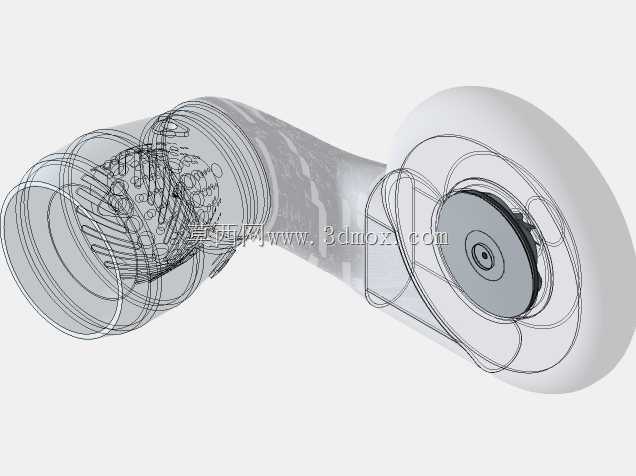

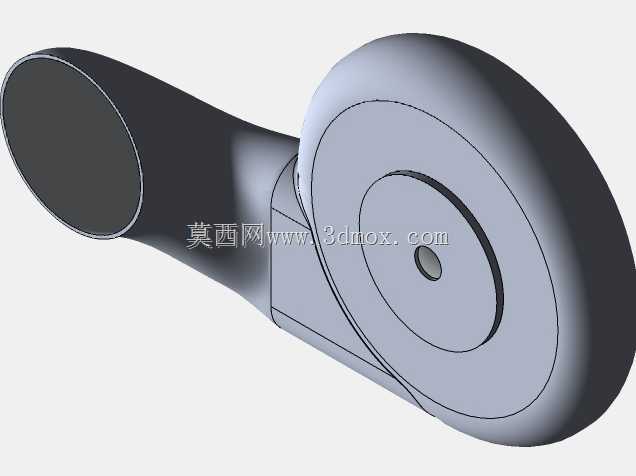

在航空动力、小型分布式能源、航模动力改装等场景中,涡轮发动机的结构合理性直接决定动力输出效率与运行稳定性,这套未完成的涡轮结构设计,核心瞄准常规逆流式布局的落地适配需求,预留了点火塞后置涡轮、机壳集成燃油管路的安装接口,可覆盖1级离心压缩机搭配1级或2级轴向涡轮的动力构型拓展。从实际用途来看,这类结构既可以作为小型涡喷动力的核心框架适配航模、靶机动力需求,也可经过参数调整后适配微型燃气轮机的分布式供能场景,为教学演示、原理验证提供可修改的结构基底。设计思路上优先考虑了装配边界的兼容性,机壳部分采用半包容式线框结构预留管路走形空间,燃油管路沿机壳内壁环形布置,避免管路外露带来的磕碰损伤与热辐射影响,点火塞安装位设置在涡轮进气侧端面上,保证点火时油气混合体可直接被引燃,减少点火延迟带来的喘振风险。离心压缩机端采用径向进气的结构设计,叶轮安装位预留了标准轴系配合公差,可适配不同规格的高速轴承组件,轴向涡轮部分的叶片安装角预留了调整空间,可根据实际压比需求更换不同叶型的涡轮盘,不需要重新修改机壳主体结构。外形尺寸上,整体采用长筒式构型,进气端与排气端的连接法兰采用统一的止口定位设计,安装时可直接对接标准进气道与喷管组件,不需要额外制作转接结构,机壳上的管路固定位采用嵌入式卡槽设计,安装燃油管时可直接卡入定位,减少额外的固定支架零件,降低整体装配复杂度。从结构细节来看,涡轮端的轴承座采用双层隔热结构设计,可隔绝燃烧室传递过来的高温,避免轴承润滑脂过热失效,压缩机端的扩压器结构与机壳采用一体化设计,减少装配时的同轴度调整工作量,各部件的拆分逻辑遵循实际加工工艺要求,机壳部分可采用分体式铣削加工后拼接成型,叶轮、涡轮盘等回转类零件可采用五轴铣削或精密铸造工艺制作,不需要特殊的定制工装即可完成样件试制。这套结构目前虽然处于未完成状态,但核心的气流通道、安装定位接口都已经完成初步设计,后续只需要补充燃烧室细节、冷却管路布局、密封结构设计即可形成完整的可落地动力结构,对于从事小型涡轮动力研发、原理样机制作的结构工程师来说,可直接在这个基础上调整参数适配具体的动力指标需求,省去从零开始搭建主体框架的工作量,也可作为教学场景中涡轮发动机结构讲解的具象化模型,帮助学习者直观理解逆流式涡轮发动机的气流走向、部件布局逻辑。
