带安全锁的起重作业吊钩结构设计

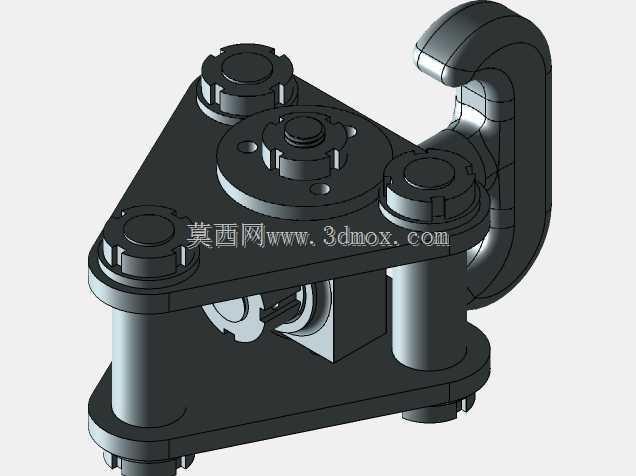

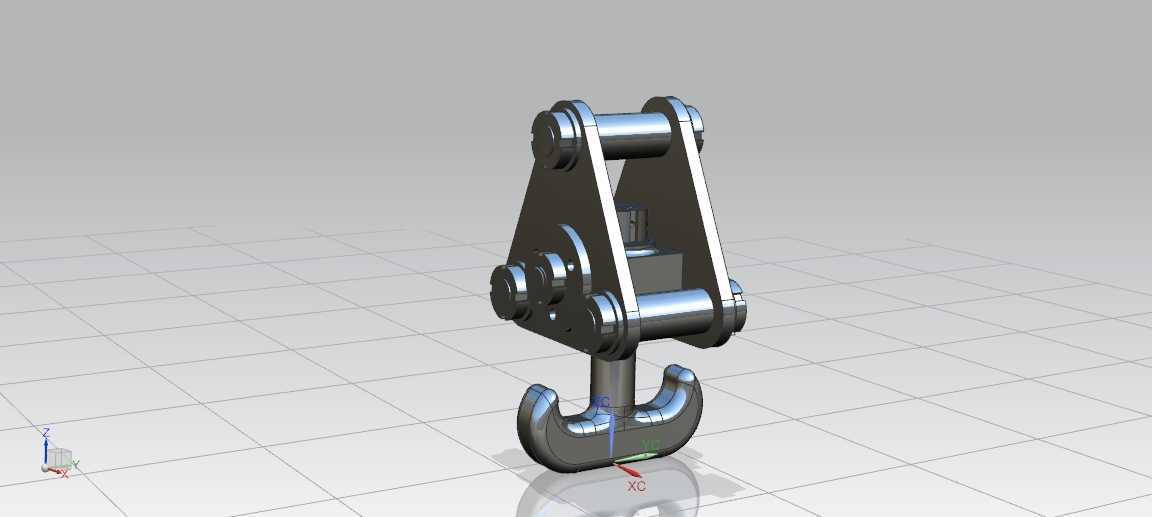

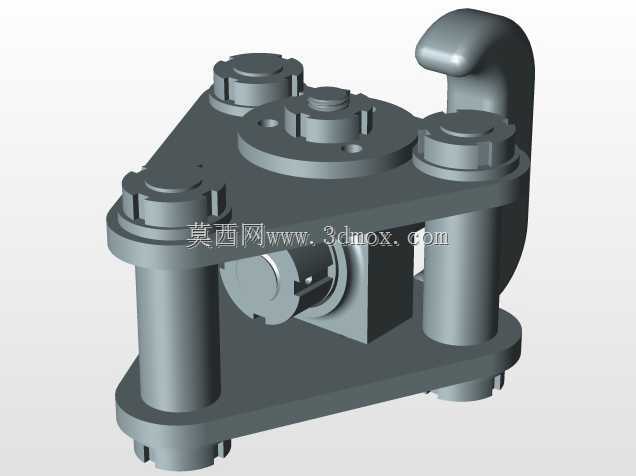

在车间重型工件转运、港口集装箱装卸、建筑工地建材吊装、仓储重型物资堆垛这类常规起重作业场景里，吊钩是直接连接起重设备起升机构与被吊载荷的核心受力部件，其结构可靠性直接决定吊装作业的安全系数。这款吊钩的设计核心围绕防脱锁止功能展开，整体采用铰接式上架与钩体组合的结构形式，上部双吊耳结构预留了与起重滑车、起升钢丝绳端接构件的铰接安装空间，销轴孔的同轴度公差控制在IT7级以内，保证吊装过程中上架与上部连接部件转动灵活无卡滞，避免偏载带来的附加弯矩。钩体部分采用锻造流线沿钩身受力走向分布的结构设计，钩尖位置设置了一体式的安全锁安装位，配套的弹簧复位式安全锁可以在吊索具挂入钩体后自动回弹锁闭钩口，从结构上杜绝作业过程中钢丝绳吊索、吊装链条、柔性吊带因为起升晃动、载荷摆动、急停惯性从钩口脱出的风险，这一设计完全符合起重作业安全规范中对吊具防脱的强制要求。从安装边界来看，上部双吊耳的间距适配市面上多数10t级以内通用起重滑车的连接耳板尺寸，销轴直径与常规起重配件的销轴规格通用，不需要额外定制转接件就能直接替换现有同吨位级的普通吊钩，降低现场备件替换的适配成本。设计过程中对钩身的危险截面做了针对性的应力校核，钩身弯曲段的截面尺寸按照额定起重量1.5倍的静载载荷做强度冗余设计，同时考虑到动态起升的动载系数，钩颈位置的过渡圆角做了加大处理，减少应力集中带来的疲劳断裂风险。上架两侧的侧护板完全覆盖内部铰接销轴的端部，避免作业过程中杂物卡入铰接间隙，也能防止销轴受外力碰撞出现轴向窜动。安全锁的触发力设置在15N到25N区间，作业人员佩戴劳保手套也能轻松按压开启锁具挂入吊索，松开后锁体在弹簧作用下自动复位锁止，不需要额外的手动锁止操作，不会增加现场作业人员的操作负担。钩体底部的定位凸台可以配合辅助吊具使用，在吊装异形构件时能够快速对中吊点，减少吊点调整的辅助作业时间。整体结构没有采用复杂的异形曲面，所有加工面均为常规铣削、钻削可加工的结构，锻造毛坯的成型难度低，后续量产的工艺性较好，适合作为通用起重设备的标配吊具使用，也可作为定制化起重设备的配套吊具选型参考。
