在重载精密传动的工程场景中,端面齿联接结构始终是解决周向精准定位、大扭矩传递需求的核心部件,这类结构常见于高端数控机床主轴分度机构、重型回转工作台、航空发动机附件传动单元、大型风电变桨驱动系统中,相比普通平键、花键联接,它能实现无间隙的周向锁止,同时具备极佳的对中精度,反复拆装后定位误差可控制在微米级,且能承受交变冲击载荷下的应力分散,不会出现单键槽应力集中导致的键槽崩裂问题。

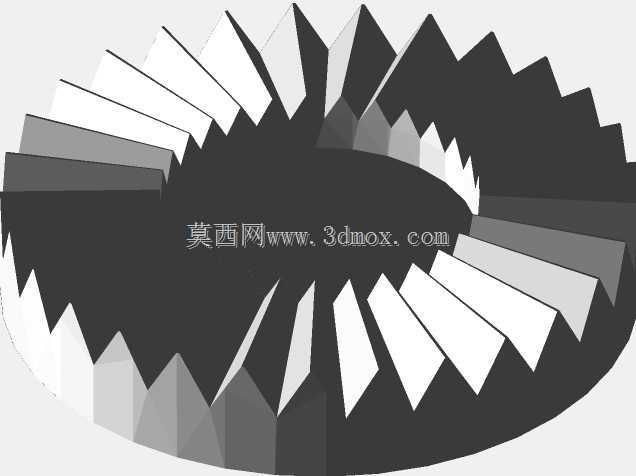

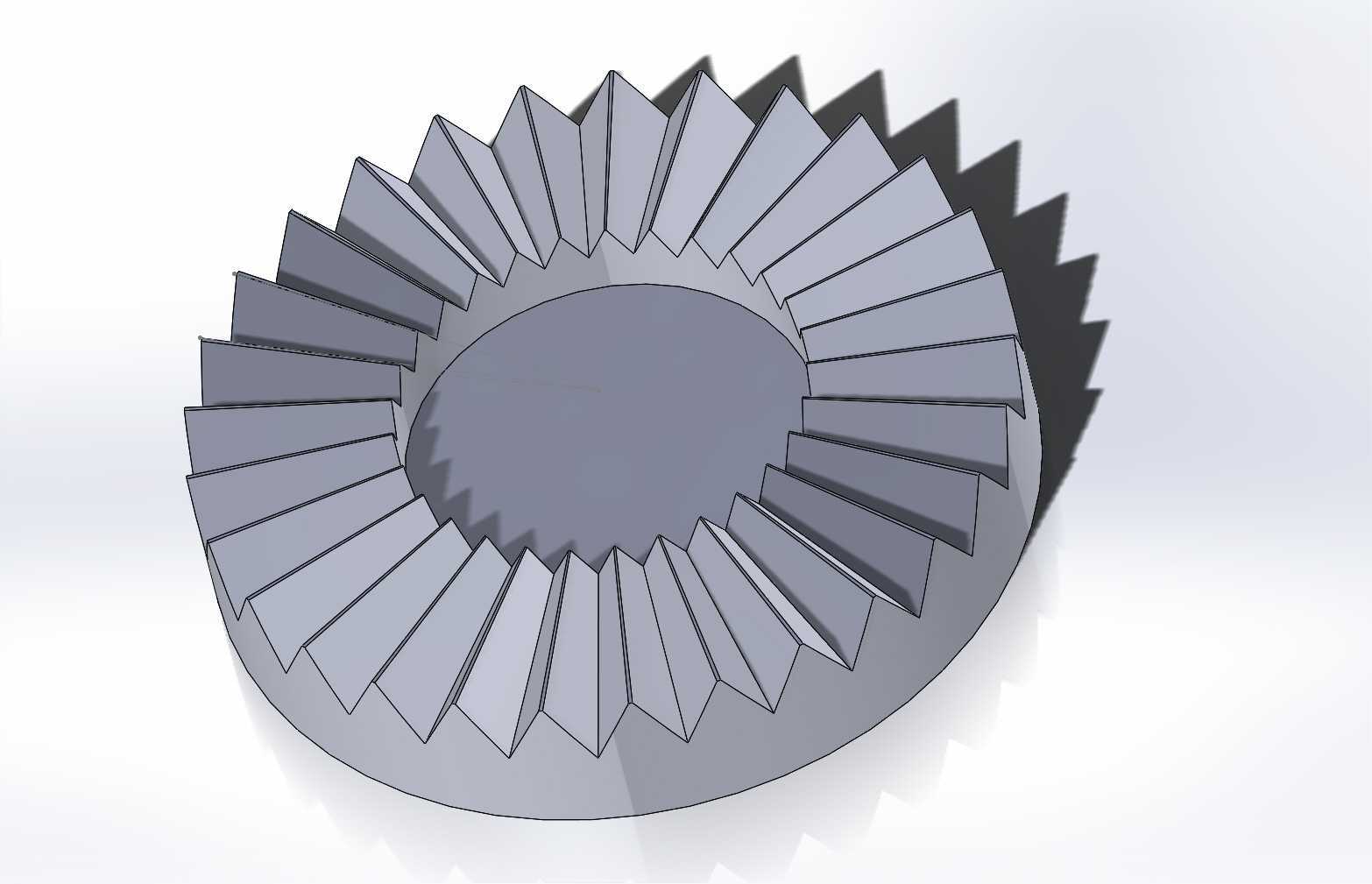

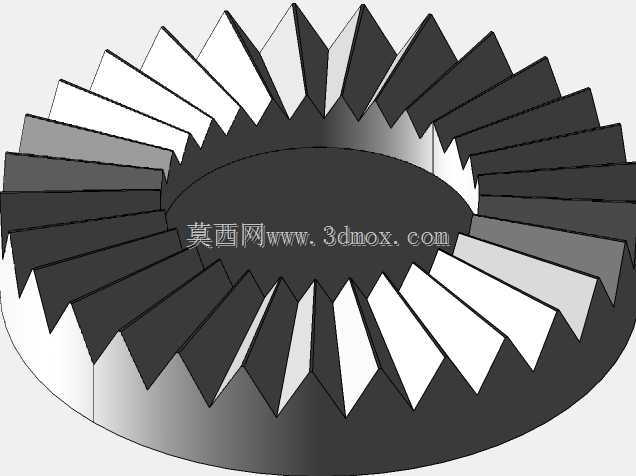

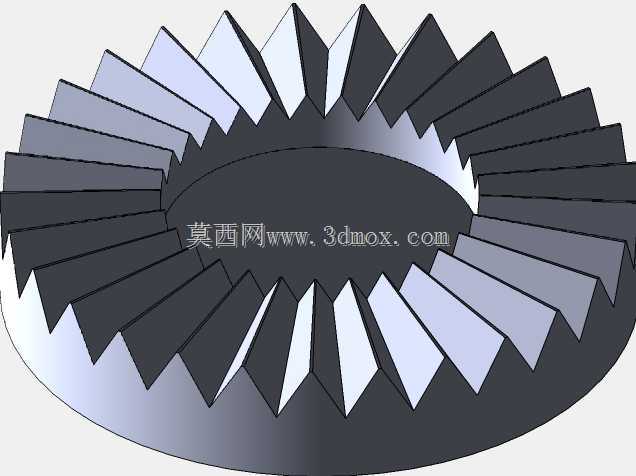

从结构功能特性来看,这类Hirth端面齿的齿形为径向分布的三角直齿,齿面经过精密磨削后啮合接触面积可达90%以上,啮合过程中两个配对齿盘沿轴向压紧后,齿面的法向力会同时产生周向锁止力矩与径向自定心效果,不需要额外的定位销就能保证同轴度,当需要实现分度动作时,只需轴向脱开两个齿盘,转动对应角度后重新压紧,就能完成固定角度的精准分度,重复定位精度不会因为多次拆装出现衰减。
设计这类结构时,首先要根据传递的额定扭矩、冲击载荷系数计算单齿的承载能力,确定齿的数量、齿深、齿形角参数,通常齿形角选用60度兼顾承载与导向性能,齿根位置必须设计合理的圆角过渡,避免热处理后齿根应力集中出现裂纹,齿盘的基体厚度要满足轴向压紧时的刚度要求,避免压紧力作用下齿盘出现翘曲导致齿面局部接触。中心的通孔设计是为了穿过拉紧螺栓或者传动轴,安装时需要保证齿盘与安装基准面的端面跳动公差控制在0.01mm以内,配对齿盘的齿面需要配研处理,保证接触斑点均匀分布在整个齿面。
实际选型应用时,要注意安装边界的轴向空间预留,齿盘啮合的轴向行程通常为齿高的1.2倍,保证脱开时齿面完全分离不会出现刮擦,拉紧机构的压紧力要根据传递扭矩计算,保证额定载荷下齿面不会出现滑移,对于需要频繁分度的工况,还要考虑齿面的润滑设计,避免干摩擦导致齿面过早磨损。这类结构的加工难点在于齿形的分度精度,需要专用的端面齿磨床才能达到要求的齿距累积公差,建模时需要严格按照齿形方程生成渐开线?不,端面齿是直齿三角齿,需要按照径向放射状的齿形轨迹生成实体,保证每个齿的角度、齿厚偏差在允许范围内,装配时要注意齿面的清洁,任何铁屑、杂质进入啮合面都会导致定位精度下降,甚至压伤齿面。
