适配FPV穿越机的仿真摄像机配重结构

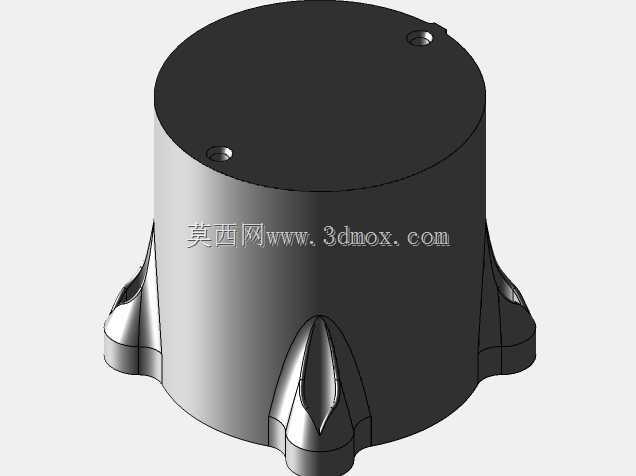

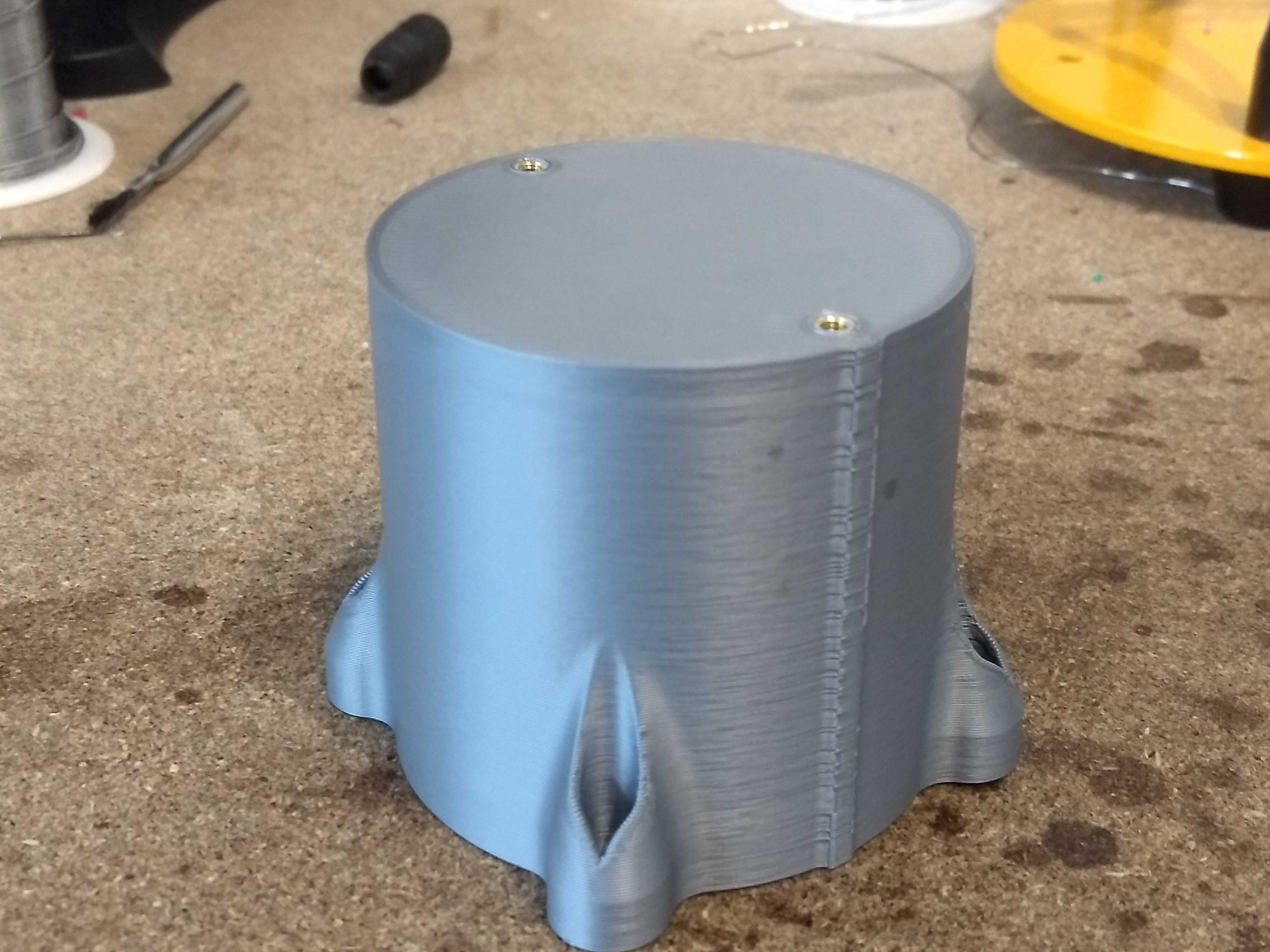

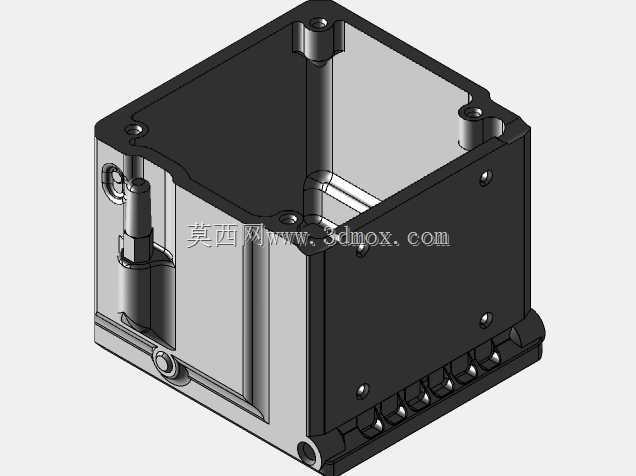

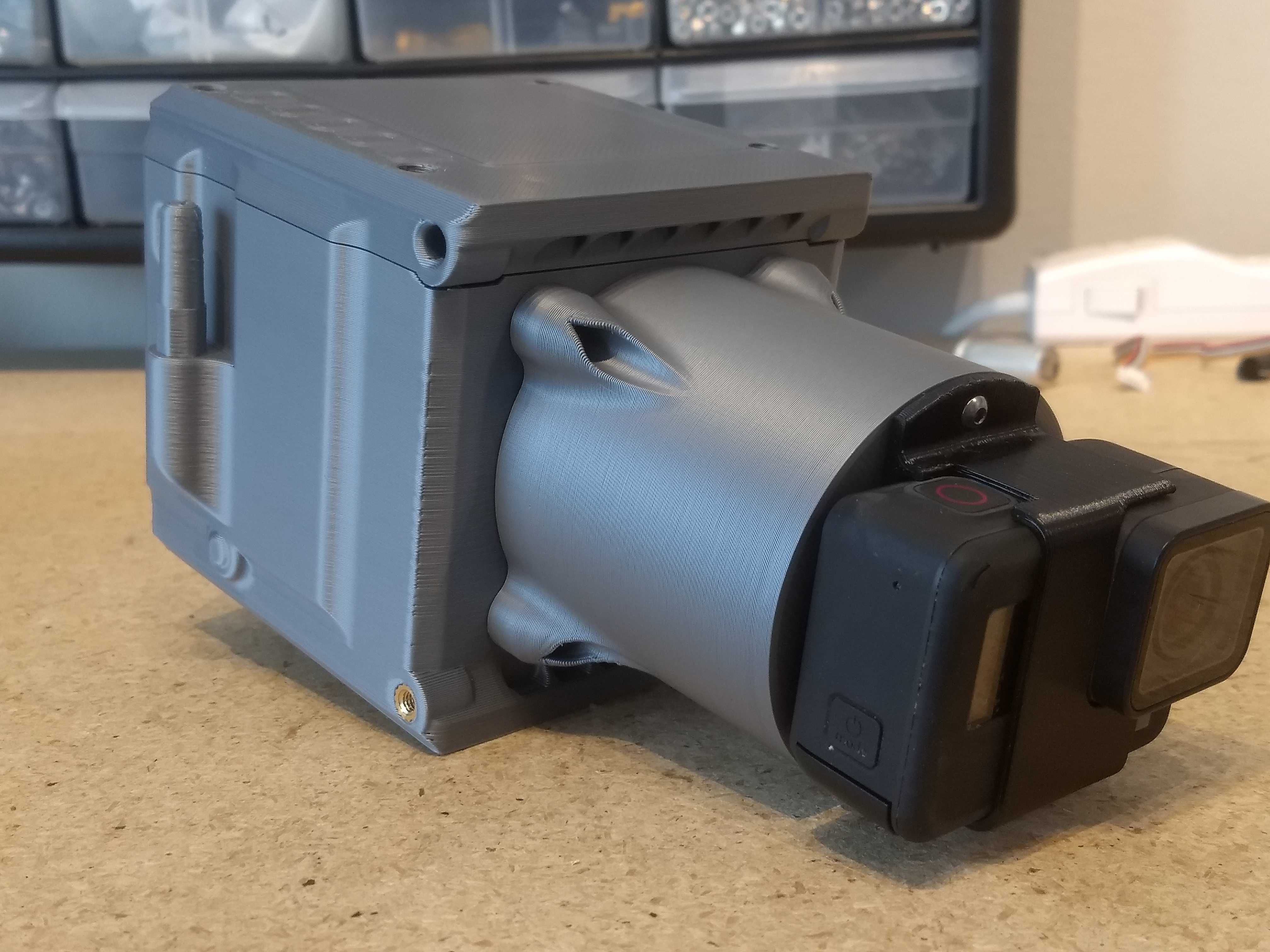

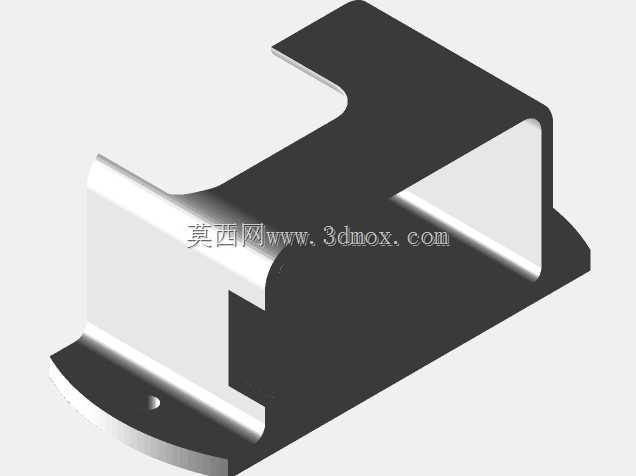

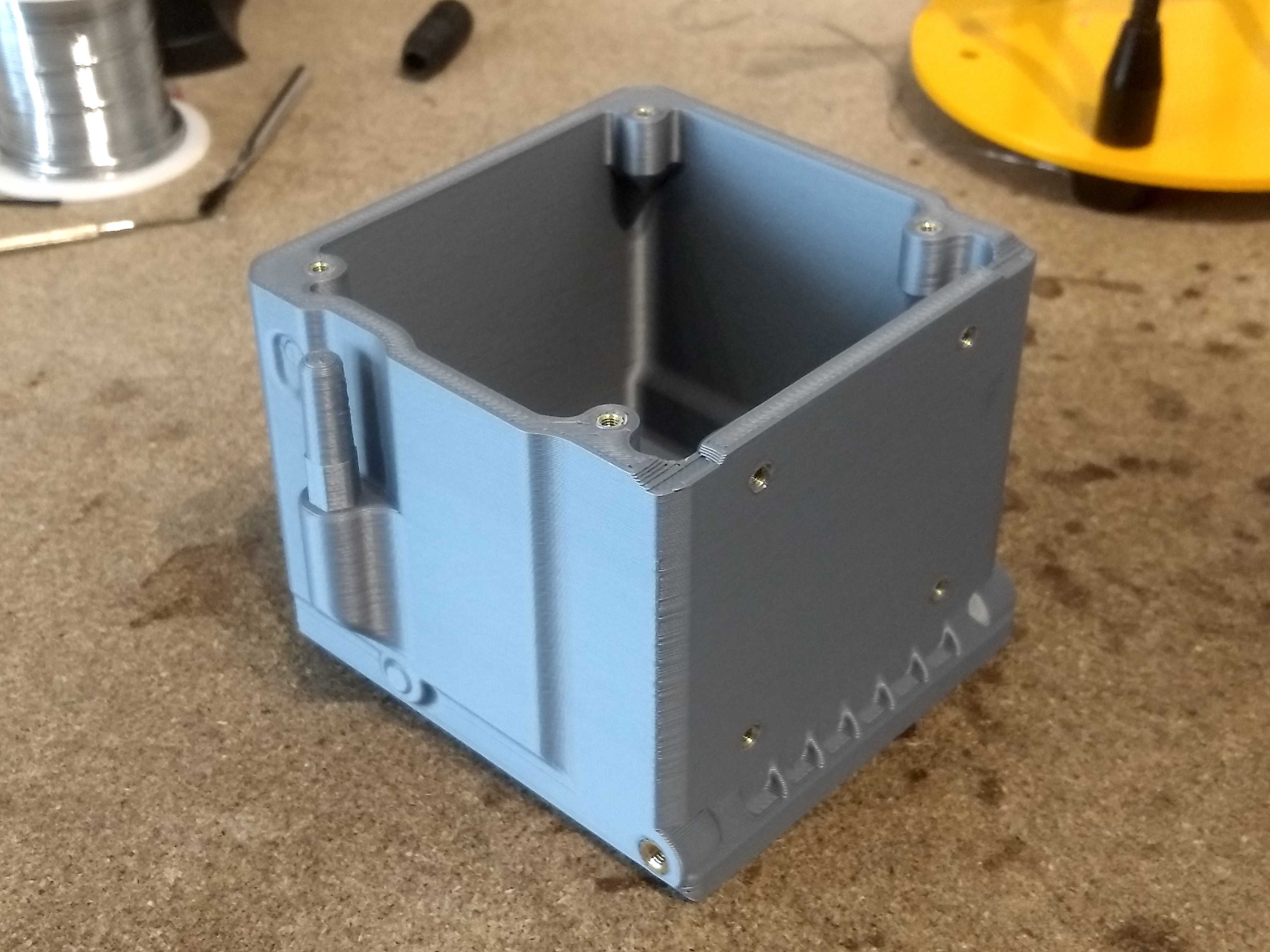

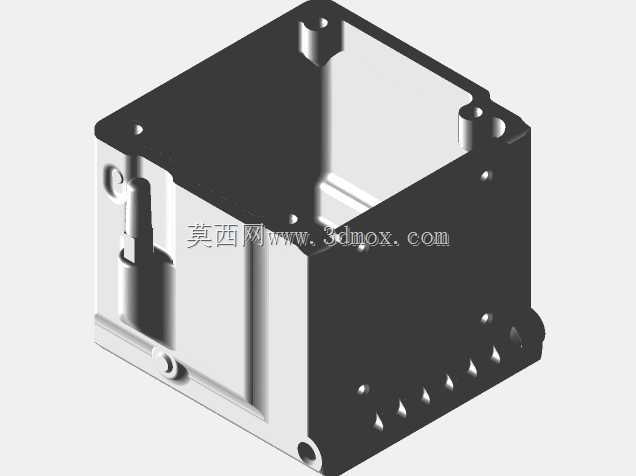

这套结构主要面向电影级FPV升降无人机的载荷模拟场景设计，核心作用是在日常飞行训练、动力系统调试阶段，替代真实拍摄设备模拟整机挂载重量与重心分布，避免高价值拍摄设备在调试过程中出现磕碰损坏。设计阶段针对GoPro类运动相机的挂载特性做了适配，考虑到真实相机安装在机身正面会额外改变整机前部配重，因此将结构拆分为机身填充段与镜头模拟段两个独立部分，使用者可根据实际调试需求，选用干米、豆子、扁豆、重金属颗粒、旧碱性电池等常见易得的填充物，分别填充两个腔体来匹配真实载荷的重量分布，推荐的机身段配重为1公斤，镜头段配重为400克，可覆盖绝大多数电影级FPV挂载拍摄设备的重量区间。

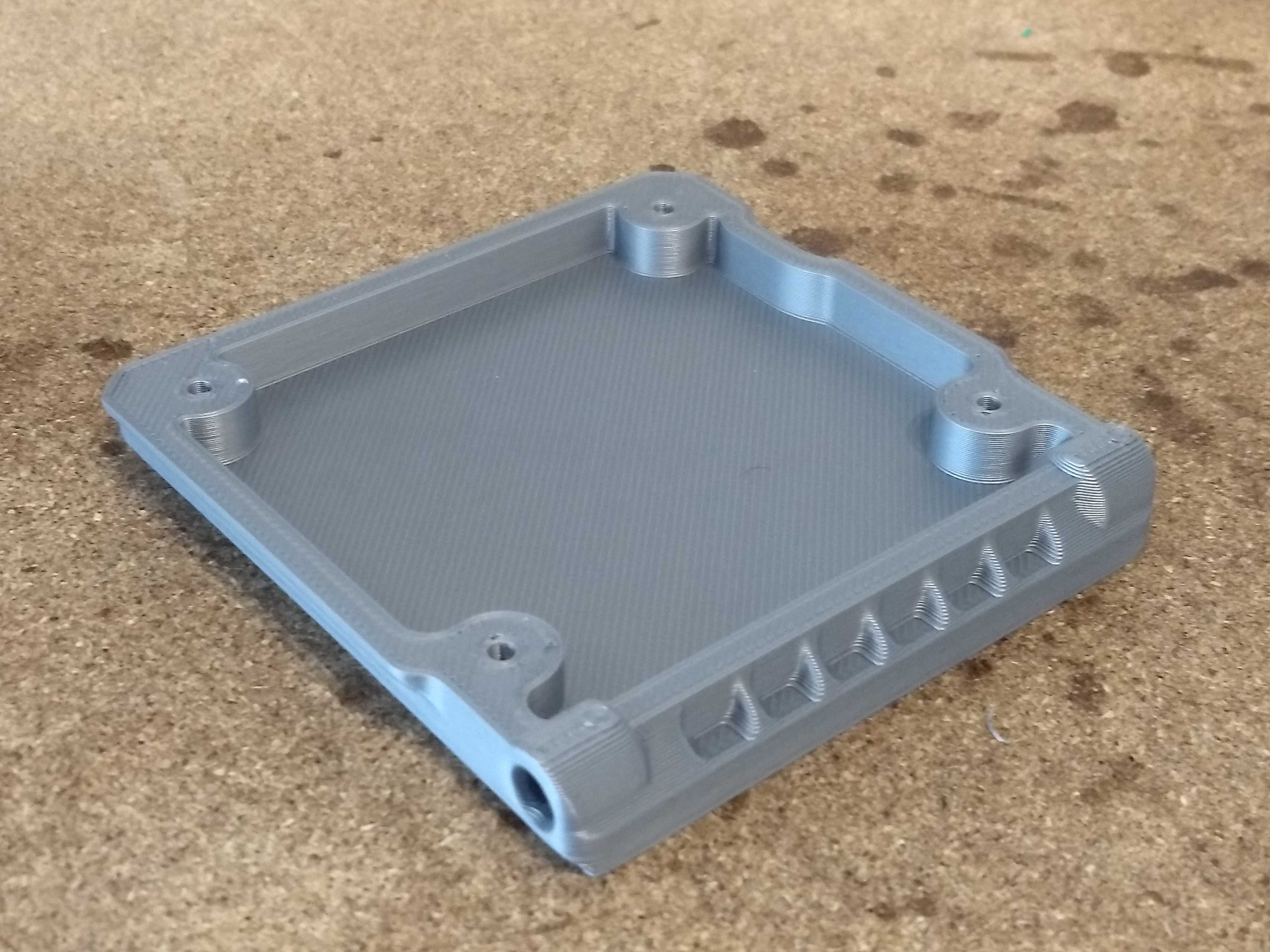

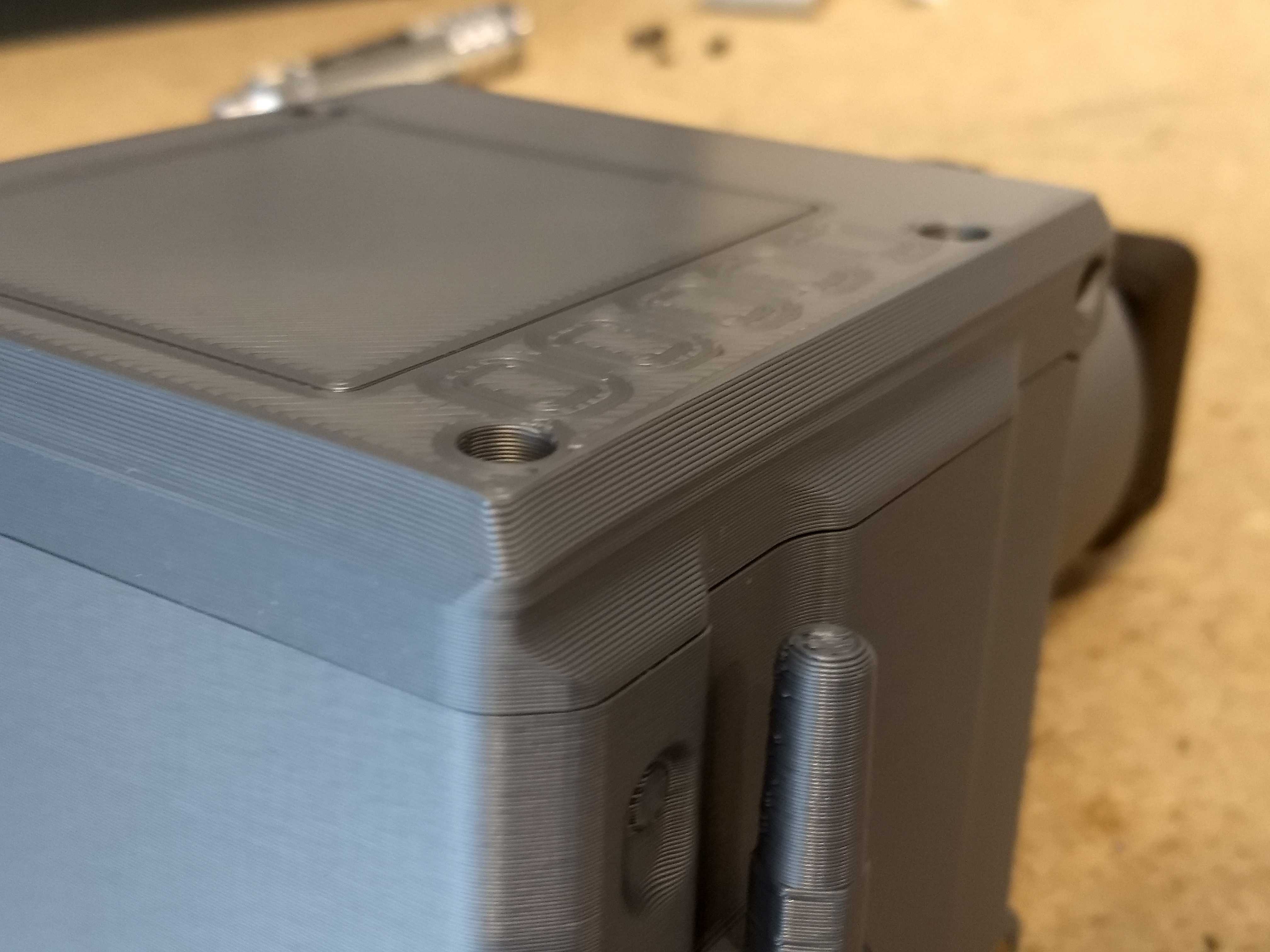

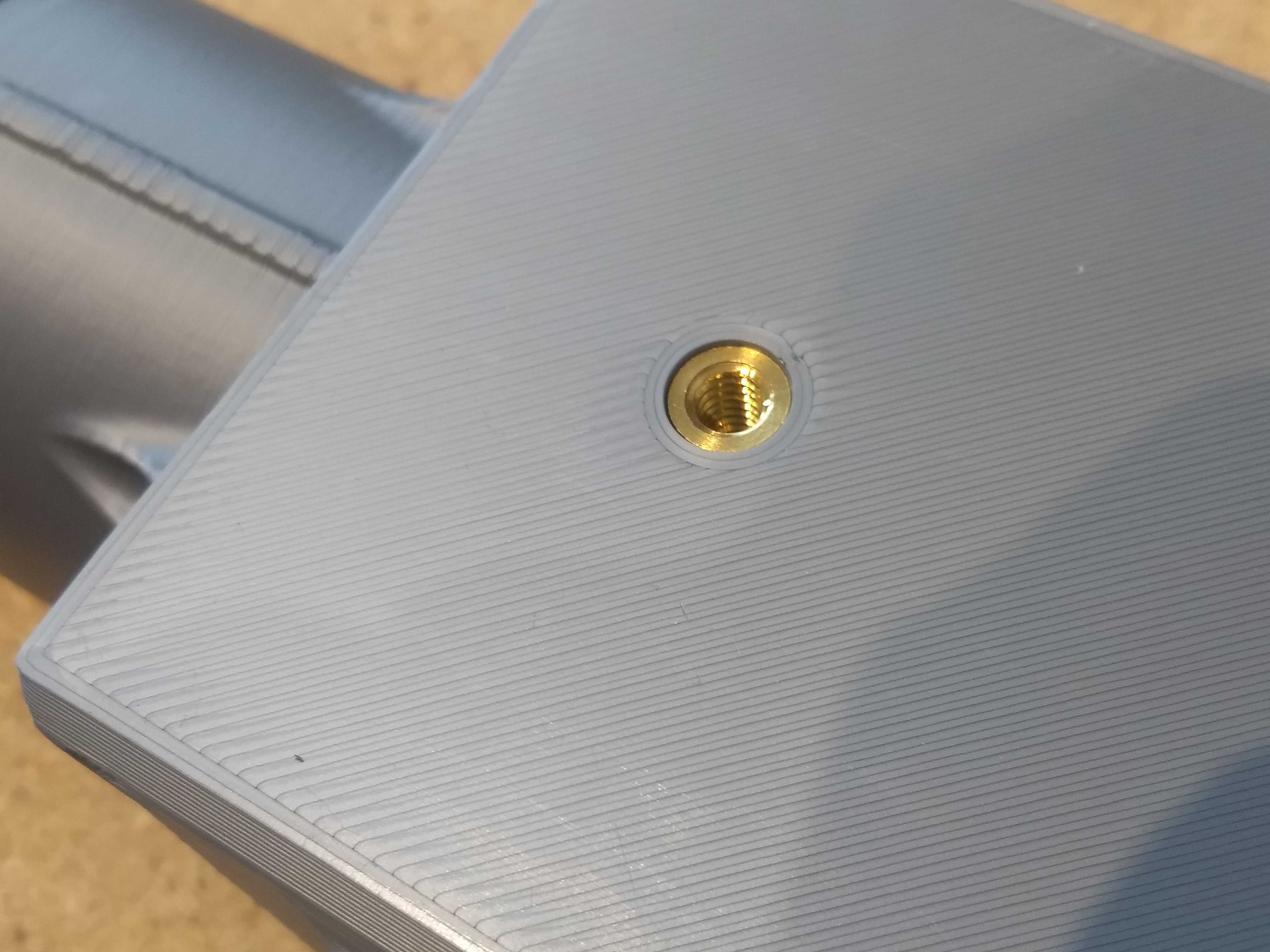

结构上预留了三类标准安装接口，分别对应M3、M4螺丝安装位以及1/4-20规格的摄影通用螺纹热件，可直接适配市面上绝大多数FPV载机的挂载平台，无需额外设计转接结构。整体外形做了7处垂角结构优化，打印制作时无需额外添加支撑即可完成成型，能大幅减少后期支撑拆除的工作量，同时降低支撑残留对安装配合面精度的影响。为了减少边角部位打印时出现翘曲问题，建模时特意将边角过渡做了曲率调整，要求打印首层保持一致的走线密度，采用非常规靠近构建板的首层排布逻辑，让打印丝材完全熔合覆盖整个首层表面，避免首层翘曲导致整体结构变形。

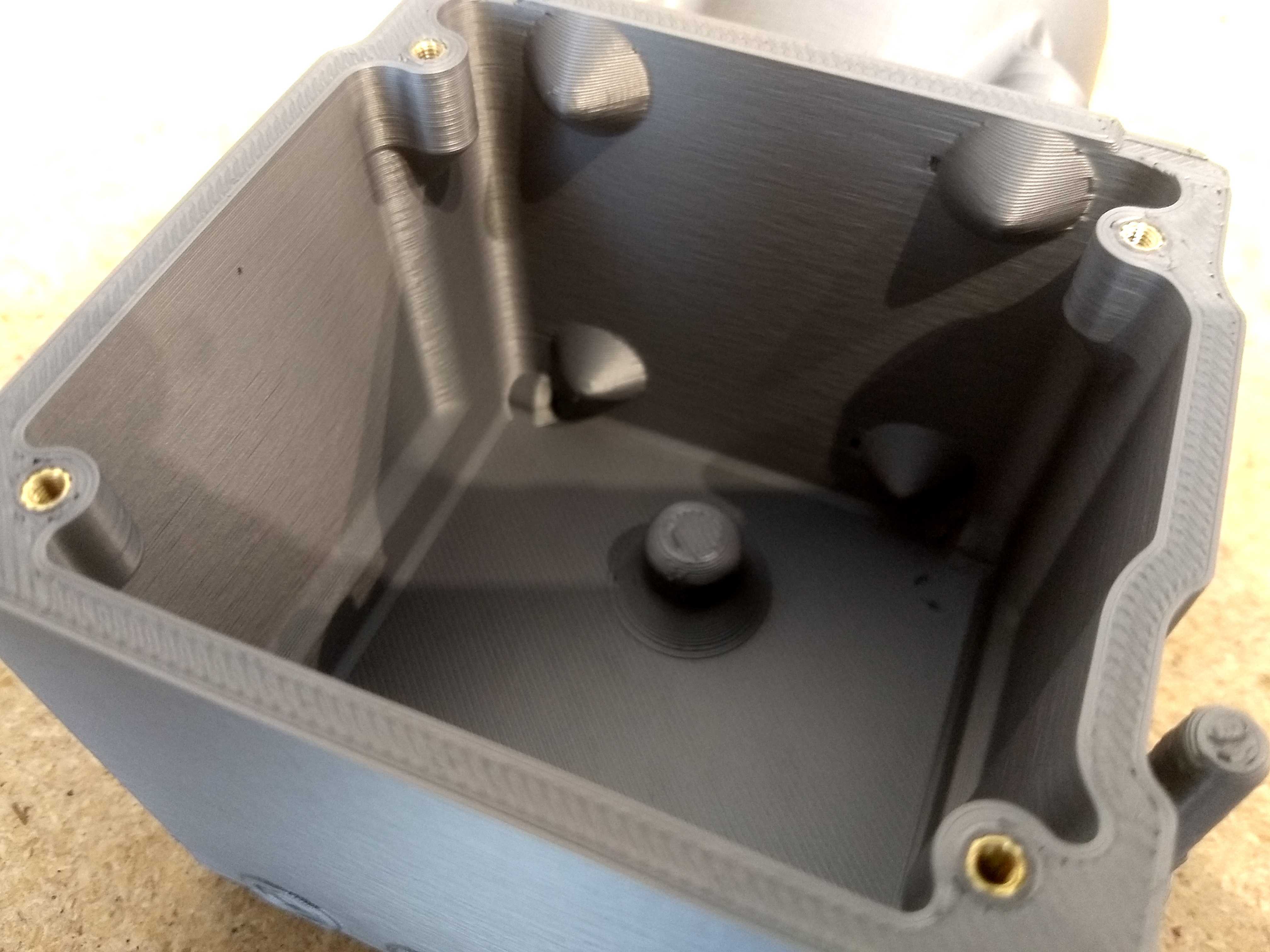

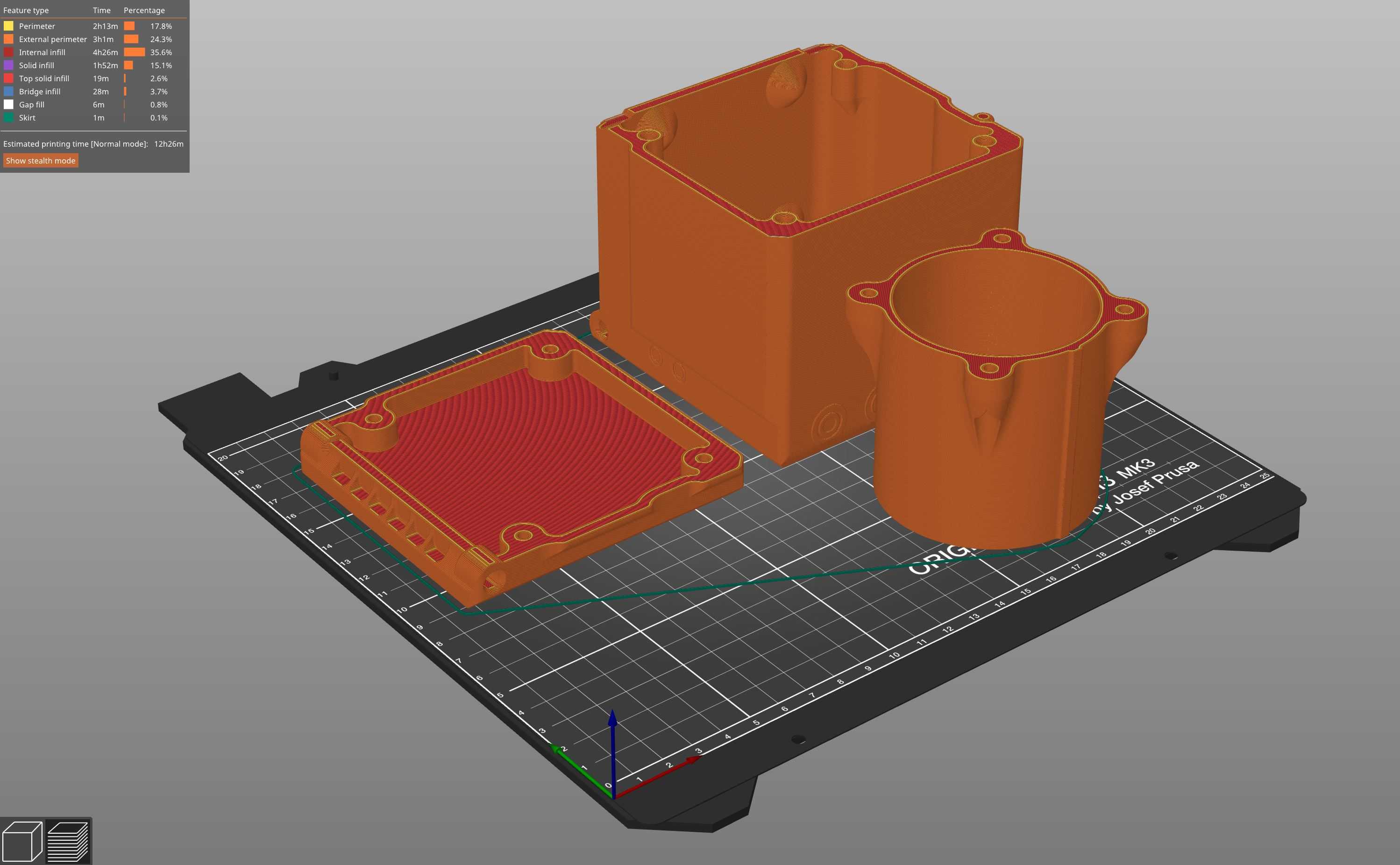

若采用PLA材质打印，推荐喷嘴温度设置在215摄氏度，构建平台温度设置为70摄氏度，填充率设置为30%即可满足结构强度需求，若需要更高的抗冲击性能，可更换为PETG材质打印，对应调整温度参数即可。结构上还预留了两处标准螺纹安装位，分别适配8×M3规格10mm沉头螺丝、2×M3规格8mm按钮头螺丝，可直接完成模拟摄像机自身的组装，以及与载机挂载板的固定。针对挂载后的重心匹配问题，结构内部的填充腔体做了分隔设计，使用者可通过调整不同腔体内的填充物重量，微调整机的重心位置，确保挂载后飞机的俯仰、横滚重心与挂载真实相机时完全一致，保证调试得到的飞行PID参数、动力输出曲线可直接用于真实拍摄作业，避免挂载设备更换后需要重新调试参数的繁琐流程。结构的外部轮廓完全参照真实运动相机加防护壳的外形尺寸建模，安装后不会改变载机的正面风阻分布，调试阶段得到的风阻补偿参数也可直接应用于实际拍摄飞行，有效提升外场作业的调试效率。
