航空发射装置用双座式火箭支撑支架

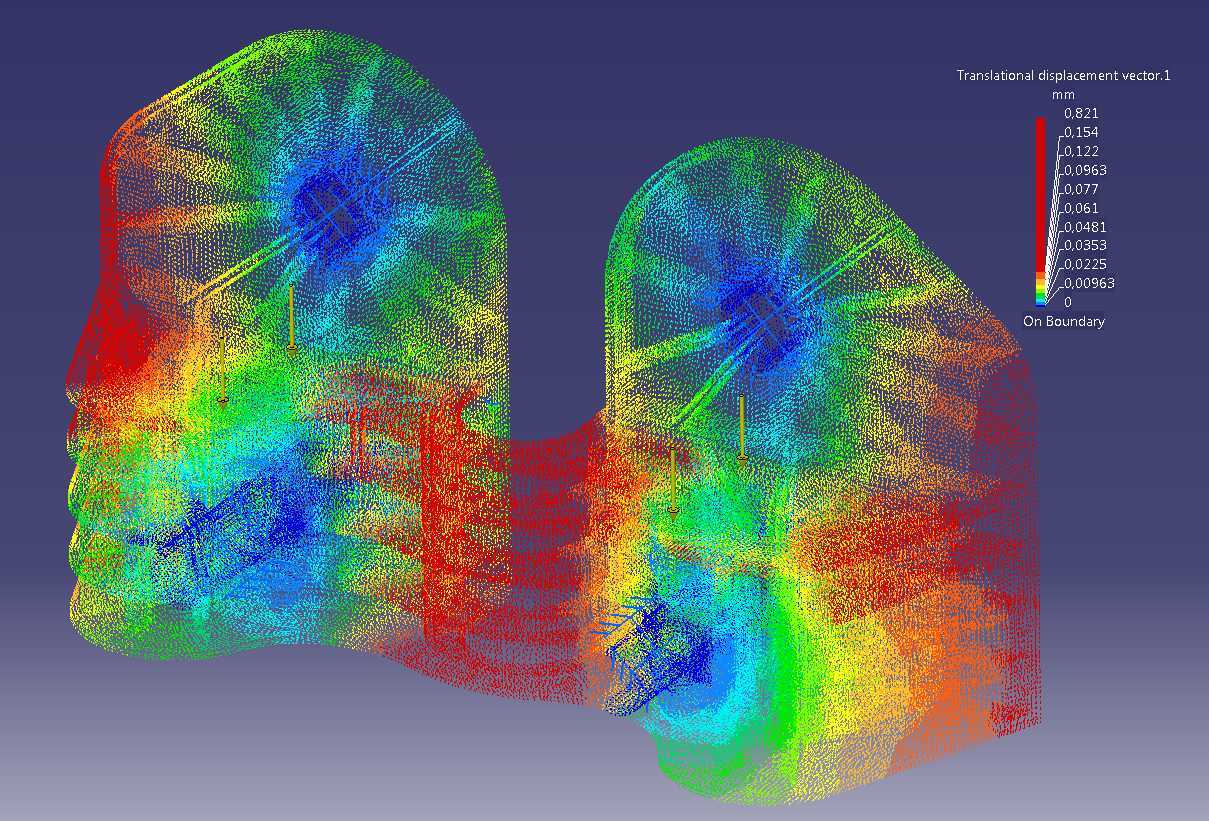

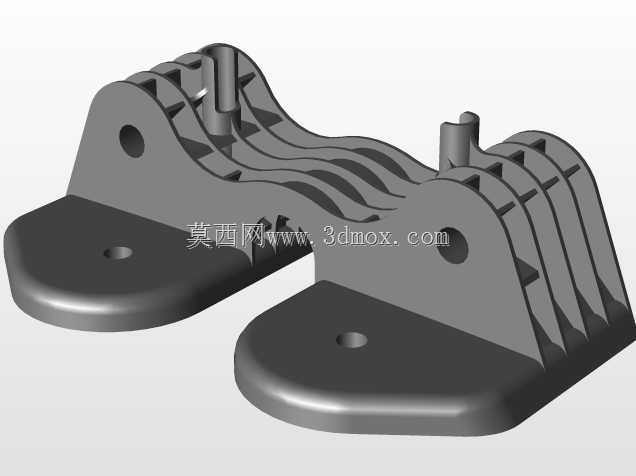

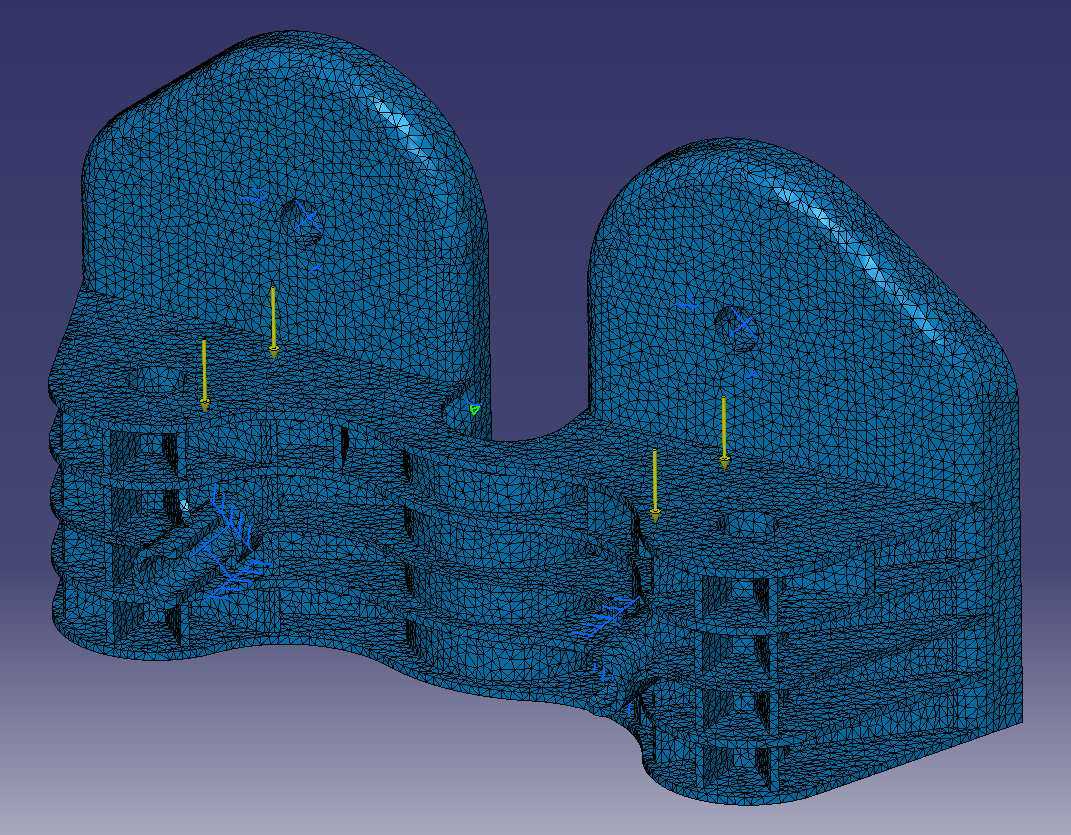

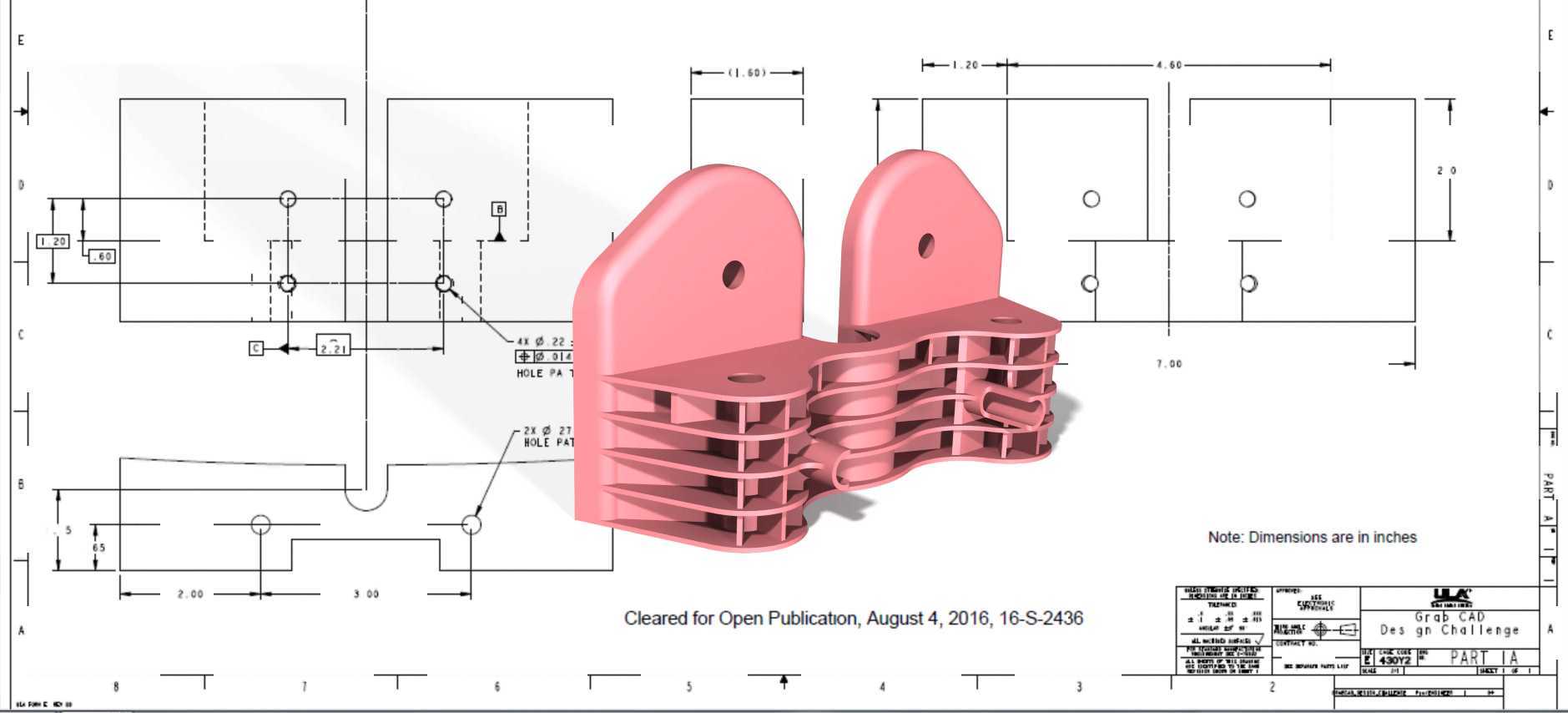

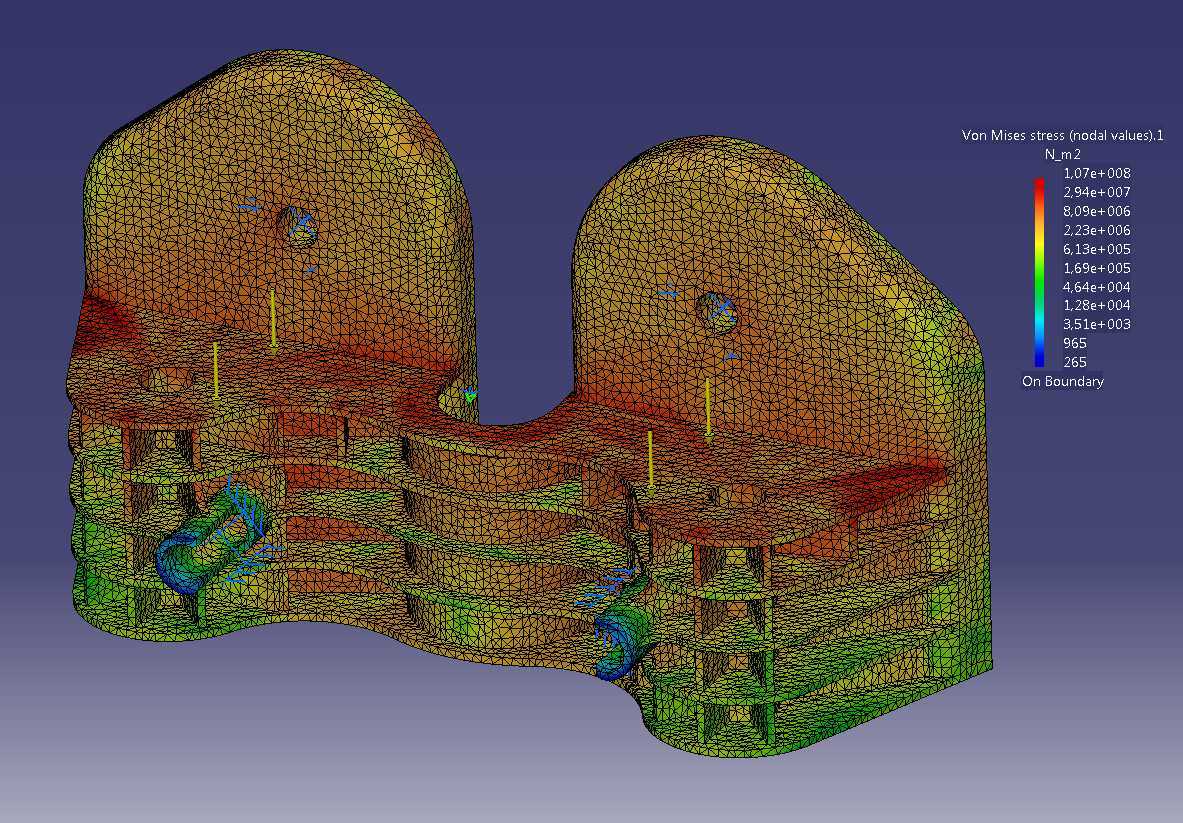

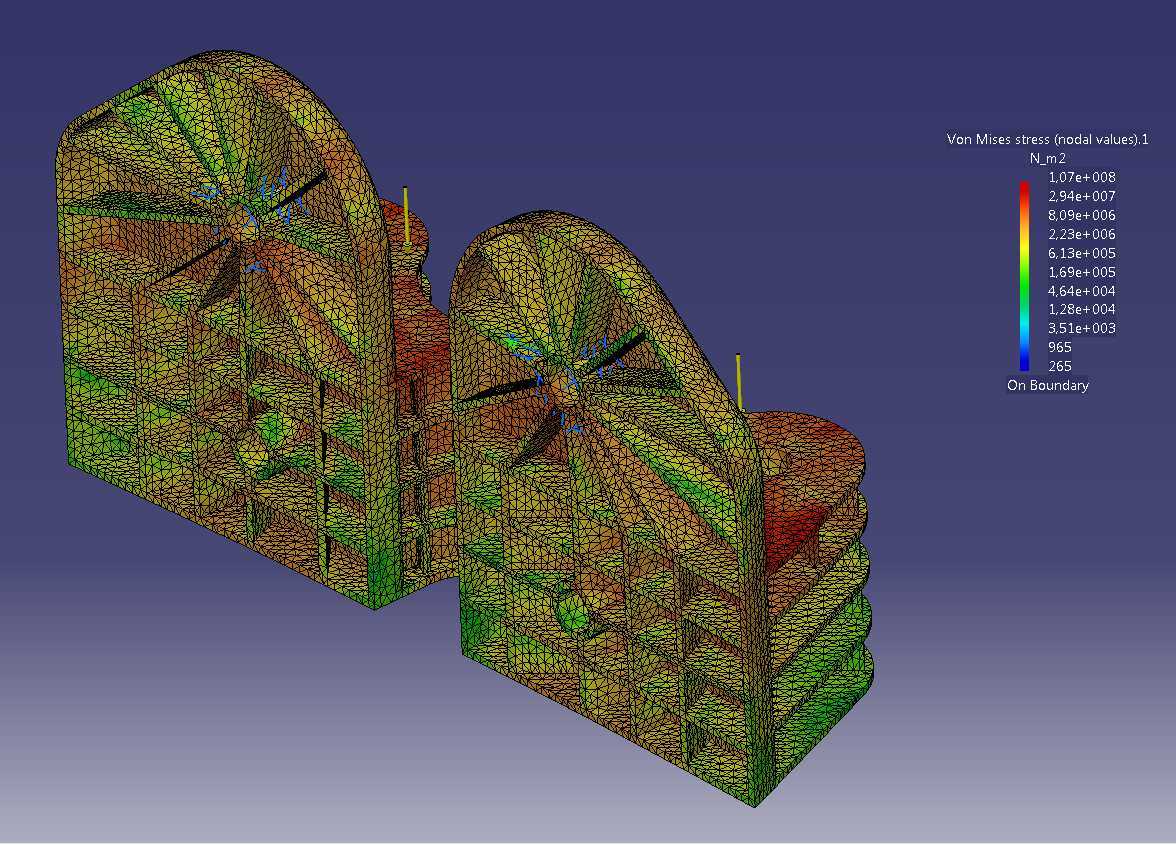

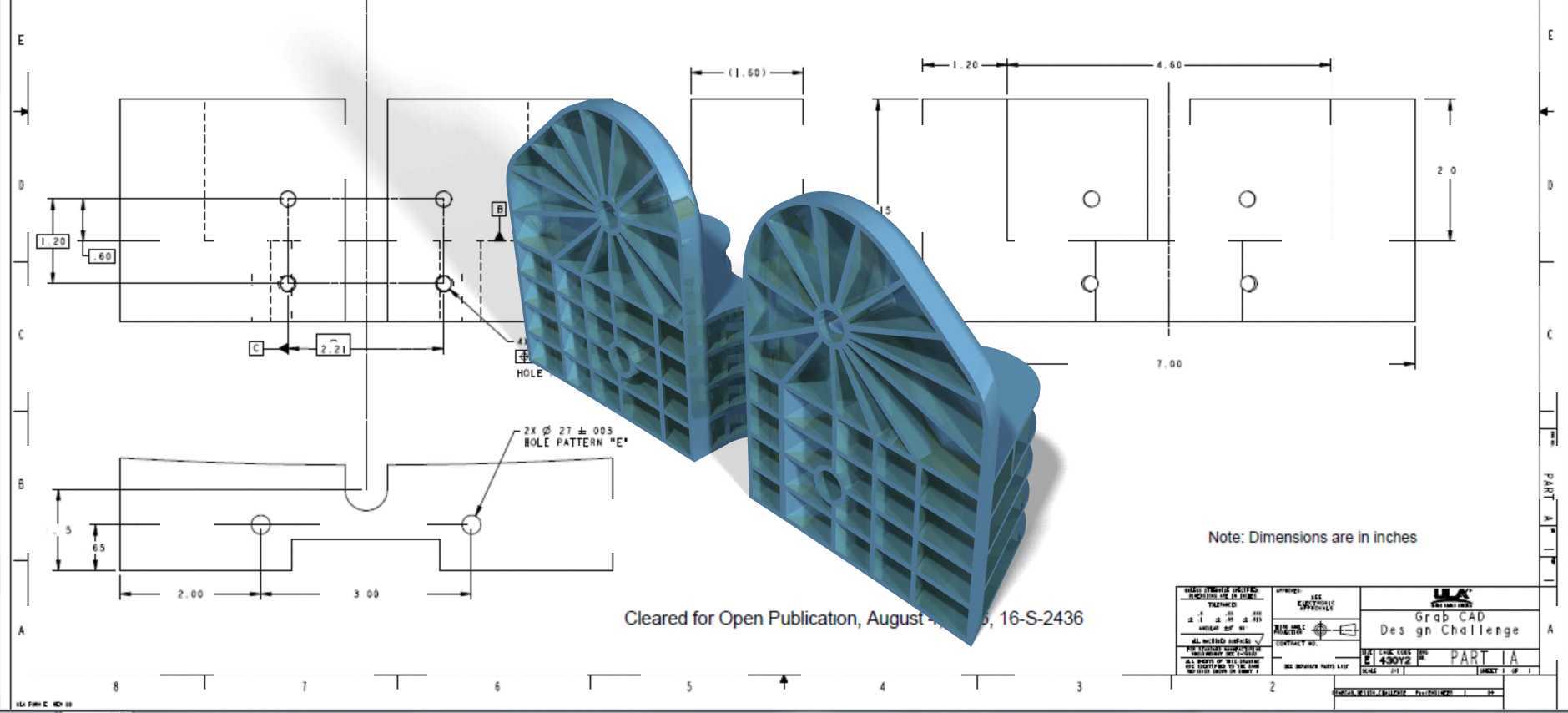

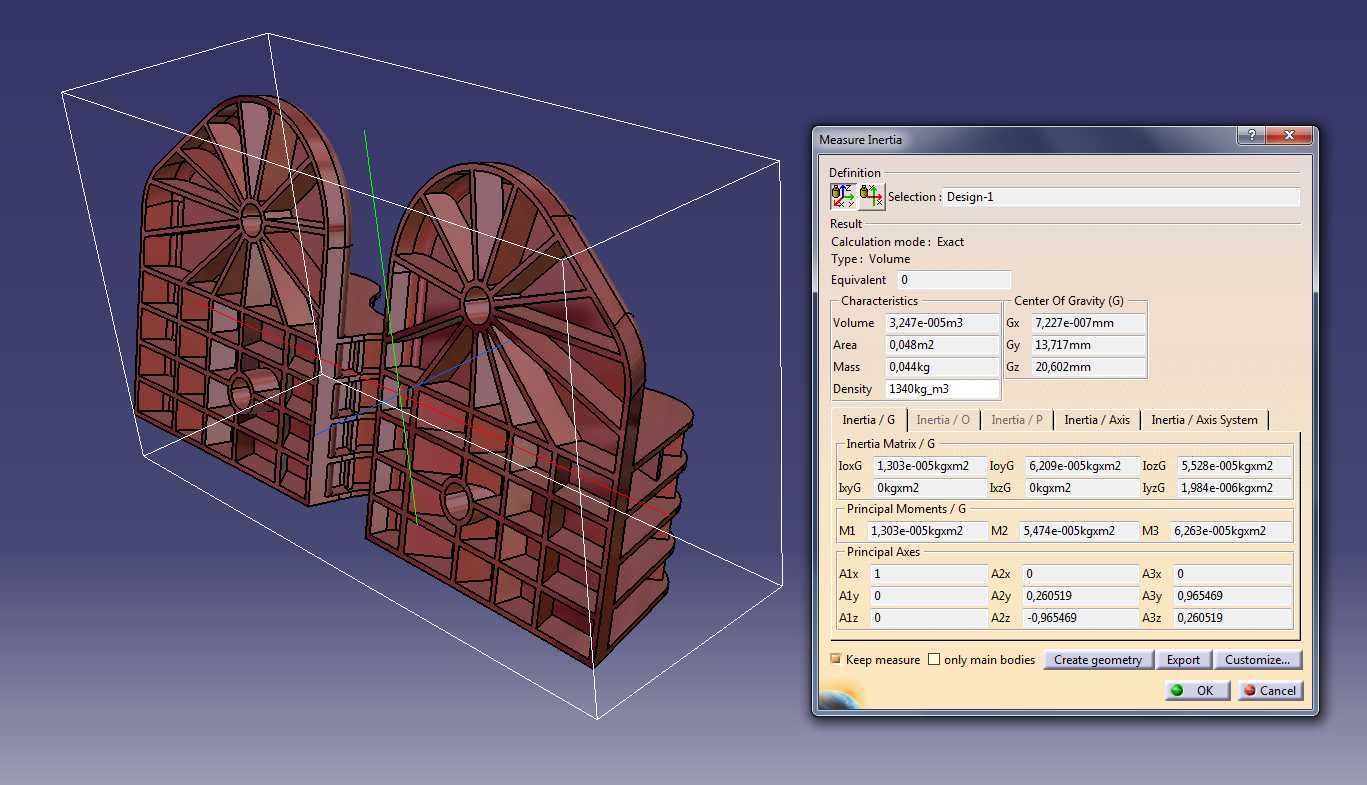

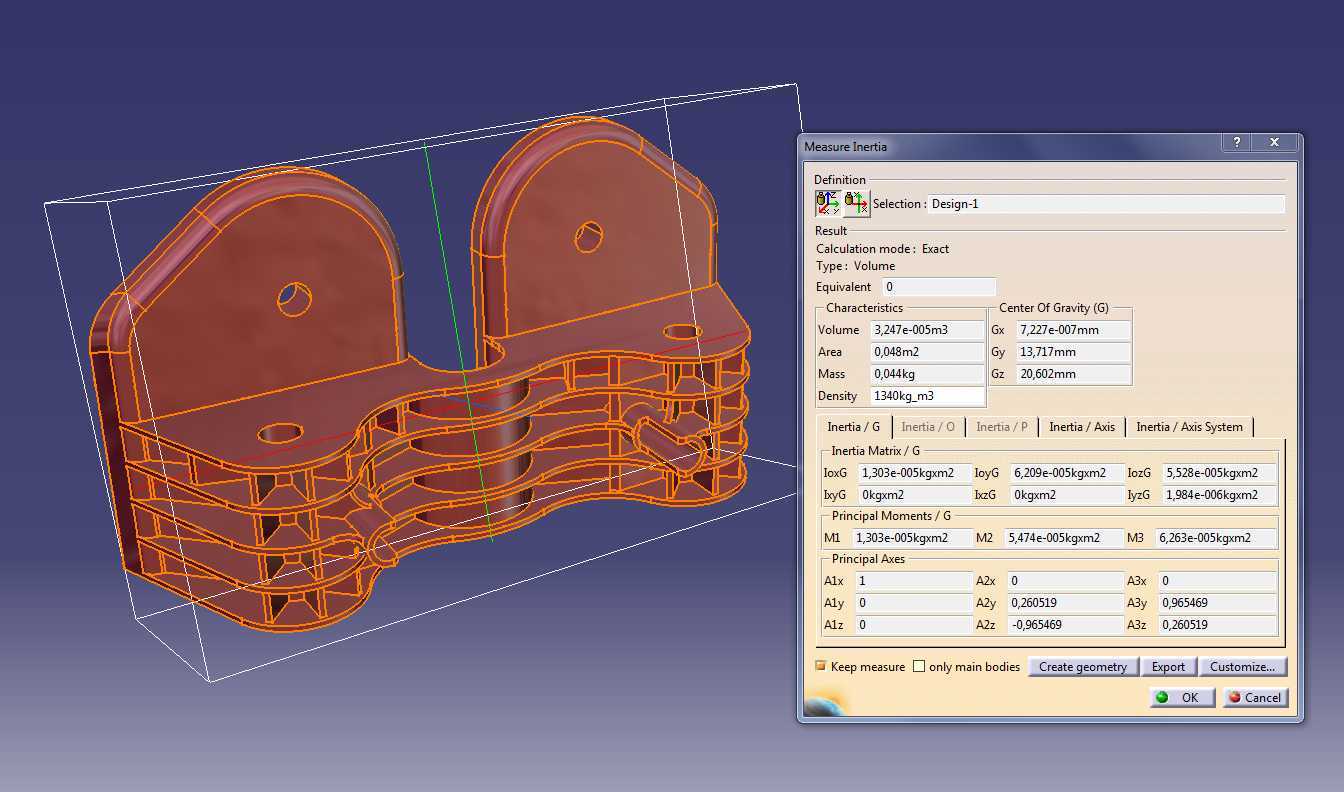

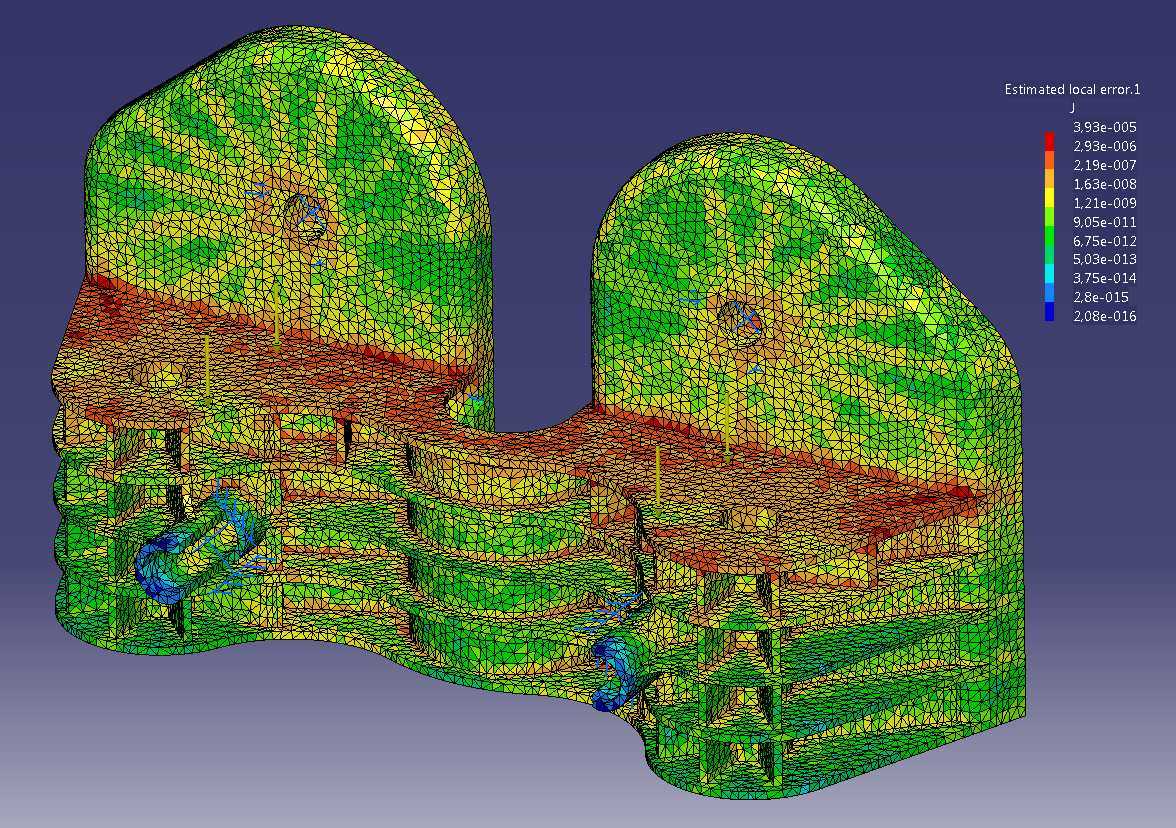

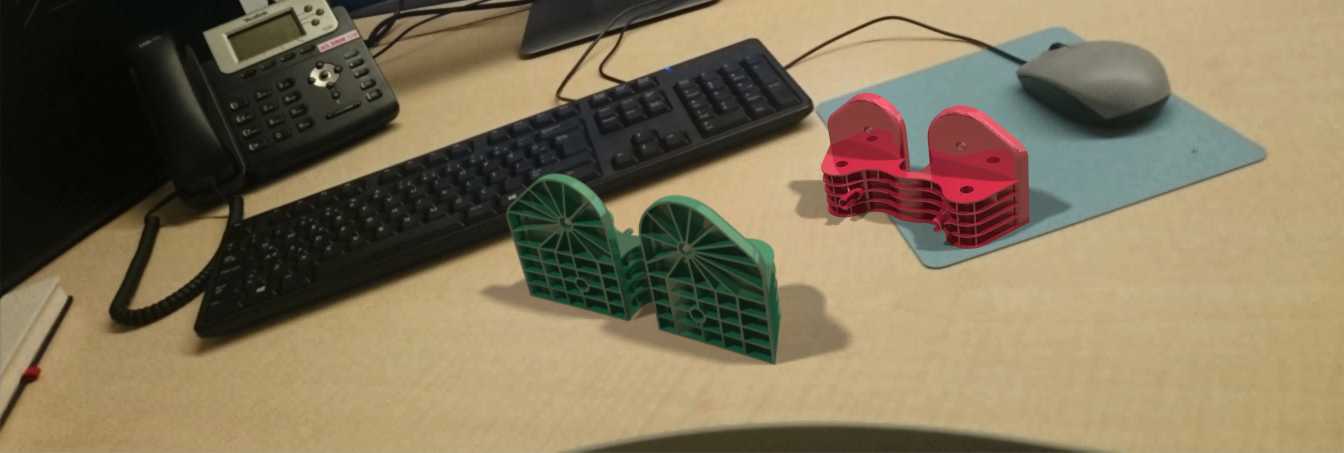

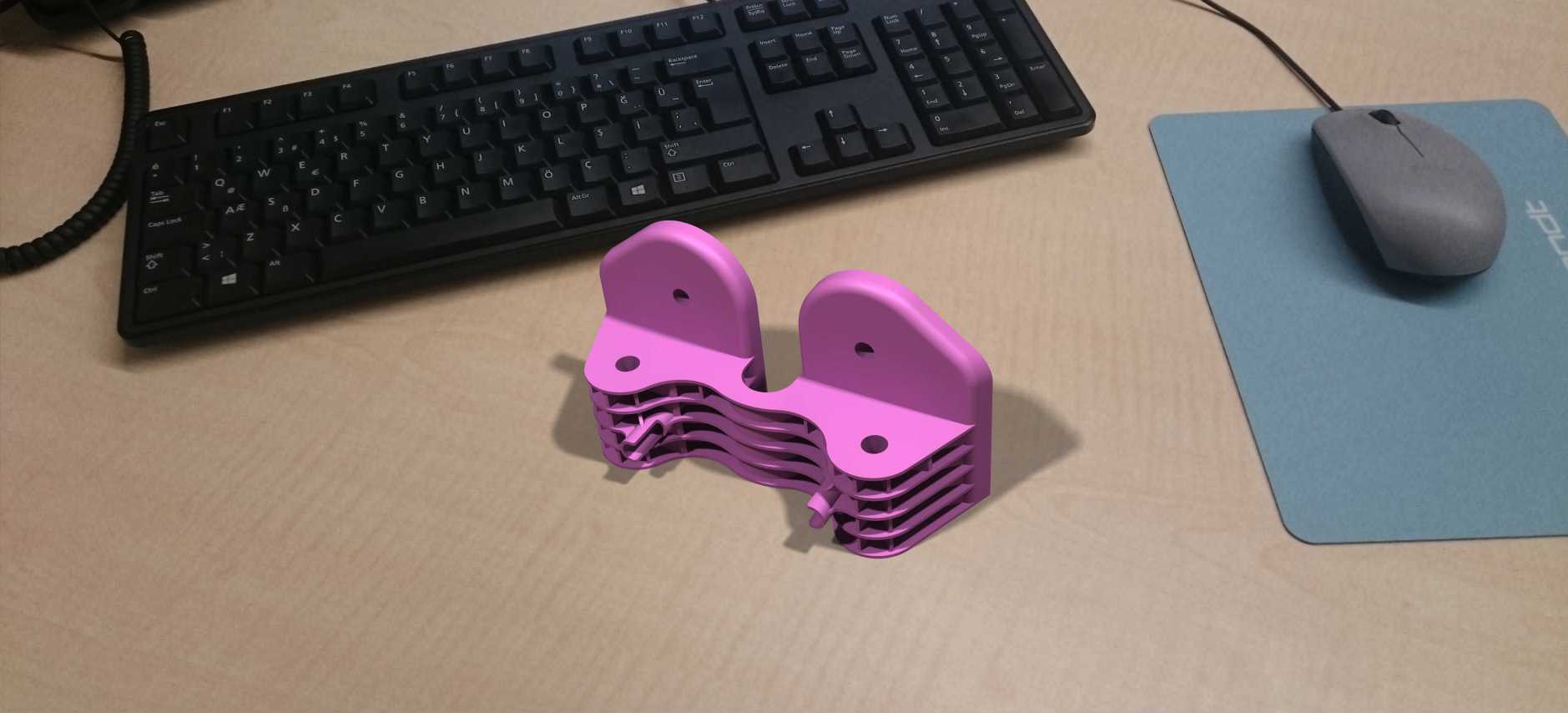

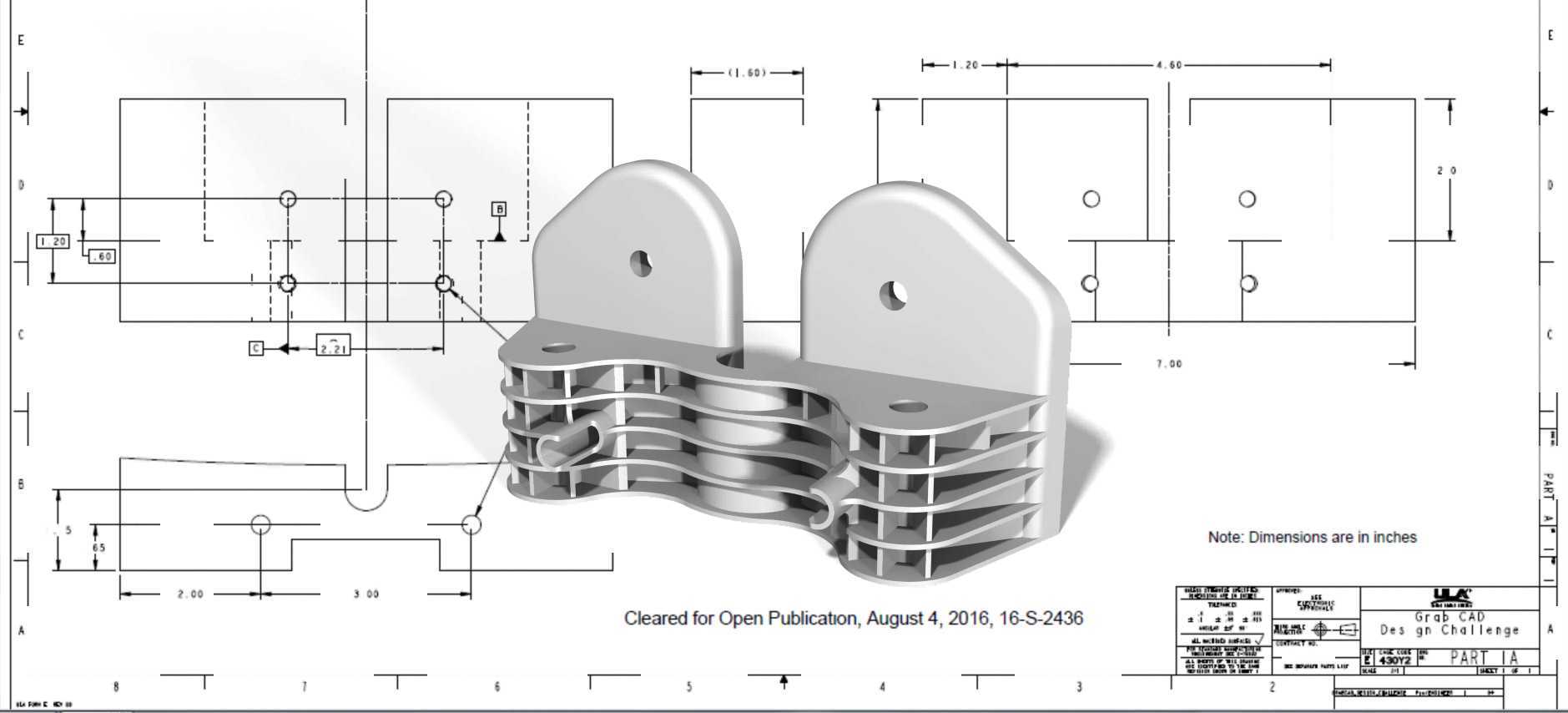

该支架主要应用于小型火箭发射装置的承载固定场景，作为发射系统中直接承托箭体的核心结构件，需要在发射准备阶段稳定约束箭体位置，同时承受发射瞬间的冲击载荷与振动传递，避免箭体出现偏移、窜动影响发射精度。从结构布局来看，采用对称双安装座设计，两个底部安装法兰分别设置有定位安装孔，可通过紧固件与发射平台的基准安装面刚性连接，安装法兰边缘做了圆弧过渡处理，既能够消除安装面边缘的应力集中问题，也可避免装配过程中锐边划伤操作人员或配套管线。支撑主体部分采用波浪形连续筋板结构，并非传统的实心支撑块设计，这种结构在保证整体抗弯、抗扭刚度满足载荷要求的前提下，大幅削减了构件自身重量，适配发射装置对轻量化的设计需求，筋板的排布方向与发射瞬间的主冲击力方向保持一致，可将局部载荷快速分散传导至整个支撑结构，再通过底部安装座传递到发射平台基座上。两端的支撑耳座设置有同轴定位孔，用于穿装定位销轴实现与箭体侧部连接座的铰接配合，耳座部位做了局部加厚处理，同时在耳座与主支撑筋的衔接位置设置了过渡加强结构，避免铰接点在受冲击时出现应力断裂。设计过程中需要严格匹配给定的箭体安装接口尺寸、引线排布空间以及材料力学性能参数，既要保证支撑结构的强度冗余满足发射工况的动载荷要求，也要控制整体安装边界不超出发射平台的预留安装空间，同时还要兼顾结构的工艺性，筋板厚度、圆角半径的取值都适配常规的机械加工或成型工艺要求，不需要特殊定制刀具即可完成加工。支撑结构的顶部预留有引线避让槽位，可容纳箭体侧部引出的控制线缆、点火引线排布，避免装配过程中管线被结构件挤压破损，同时槽位的走向也顺着箭体的安装弧度设置，不会与箭体外壁发生干涉。整个支架的形位公差要求围绕安装基准面与铰接孔的同轴度展开，两个底部安装面需要保证共面，避免安装后出现结构内应力，两端铰接孔的同轴度误差需要控制在允许范围内，保证箭体安装后转动顺畅无卡滞，在发射解锁过程中不会出现结构卡滞影响发射流程。
