火箭箭体管路连接固定支架结构设计

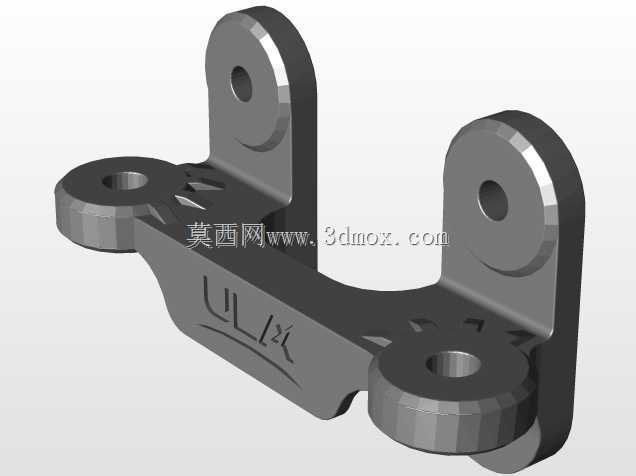

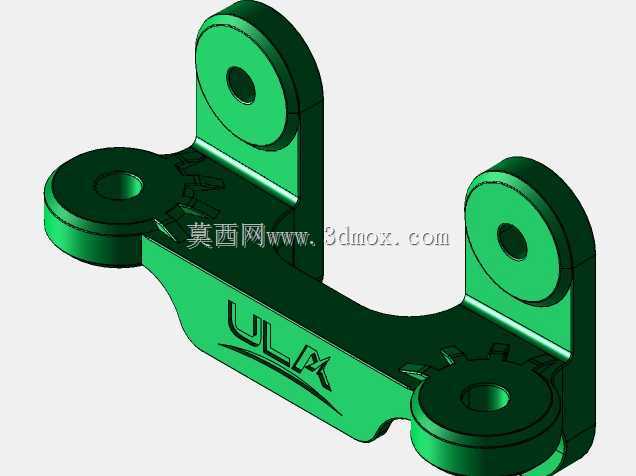

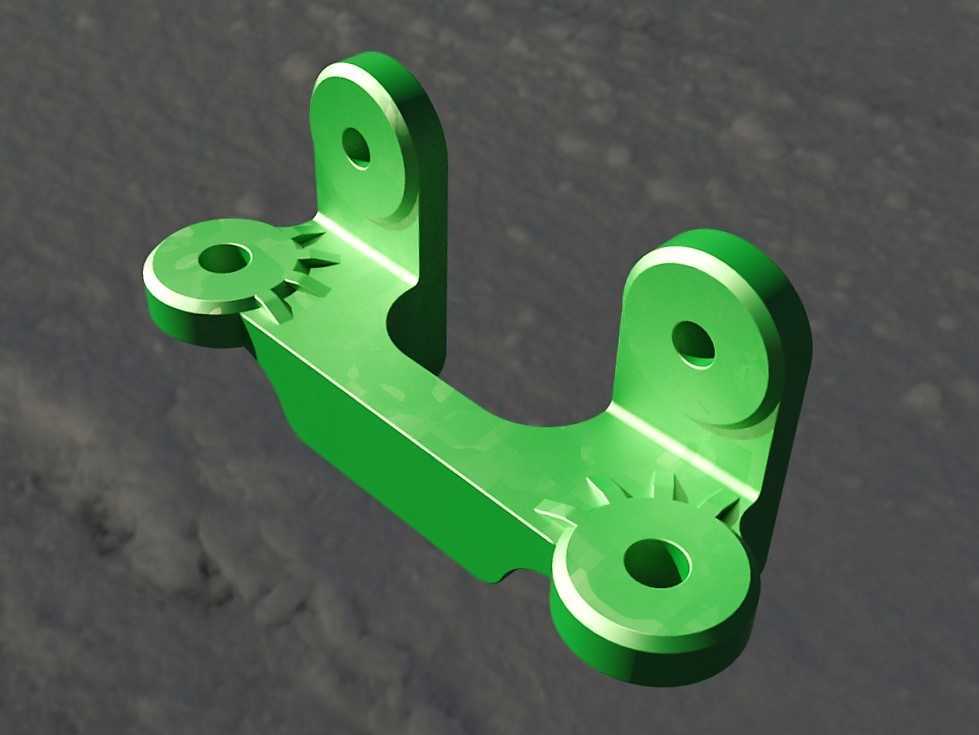

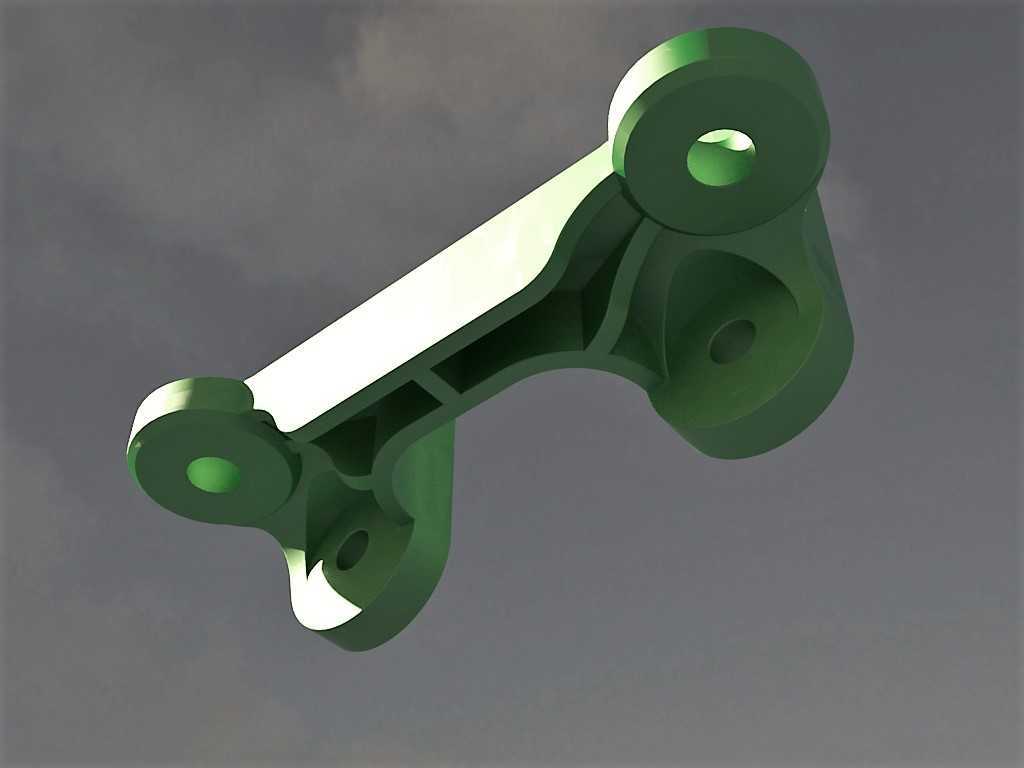

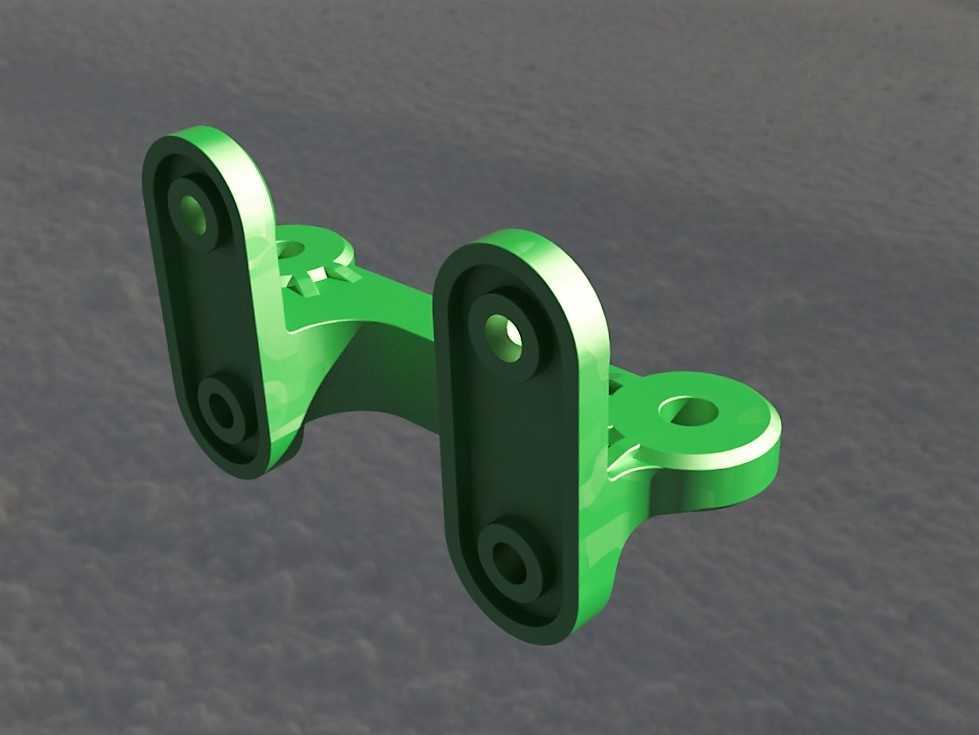

该支架主要应用于航天火箭箭体内部的管路、线缆束的辅助固定场景，在箭体飞行过程中承受多方向交变振动载荷，需要同时兼顾轻量化与结构强度要求，避免管路在振动工况下出现位移、磕碰甚至断裂的风险。从结构布局来看，四个带通孔的安装耳呈对称分布，其中两个高位耳座用于与箭体主承力梁通过螺栓铰接，两个低位耳座用于卡箍绑定待固定的管路或线缆，中间的U型下沉结构既可以避让箭体内部凸起的结构筋，也能预留出管路的弯曲变形余量，避免装配时出现硬干涉。设计过程中优先考虑了载荷传递路径的合理性，每个安装耳根部都做了渐变式的加强筋过渡，没有出现直角突变的应力集中区域，筋条的走向完全顺着载荷传递方向布置，在保证耳座抗剪切、抗弯折能力的同时，尽可能去除非承力区域的材料冗余，整体结构没有多余的装饰性特征，所有曲面和倒角都服务于应力分散与装配便利性。安装边界方面，两个高位安装孔的同轴度公差控制在0.02mm范围内，保证铰接时螺栓不会出现别劲卡滞的情况，低位耳座的安装面与高位耳座的铰接面保持严格的平行度要求，确保卡箍安装后管路的走向与设计路径完全一致，不会出现额外的装配应力。实际工况下，该支架需要承受发射阶段的高频振动、飞行过程中的温度交变载荷，因此结构上没有采用薄壁悬空设计，所有承力壁的厚度都经过载荷校核，在满足重量指标的前提下保留足够的安全裕度，耳座的通孔边缘做了锪平处理，保证螺栓安装时端面完全贴合，不会出现点接触导致的局部压溃问题。中间的连接梁采用变截面设计，靠近高位耳座的区域截面厚度更大，对应铰接位置的弯矩承载需求，靠近低位耳座的区域适当减薄，匹配管路固定端的载荷水平，整个结构的重心落在两个高位铰接孔的连线平面上，避免振动过程中产生额外的偏转力矩。
