四缸发动机曲轴结构三维设计

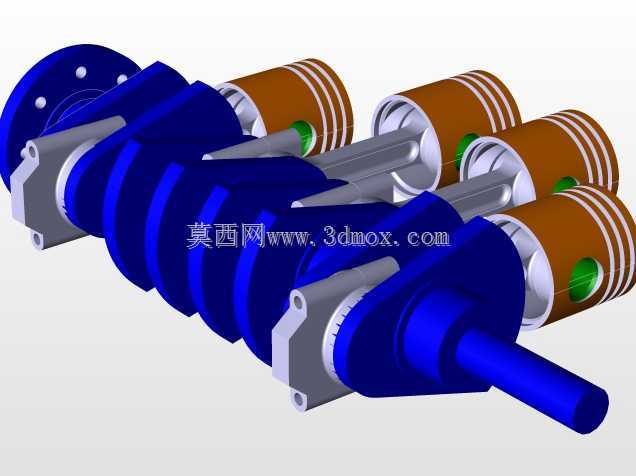

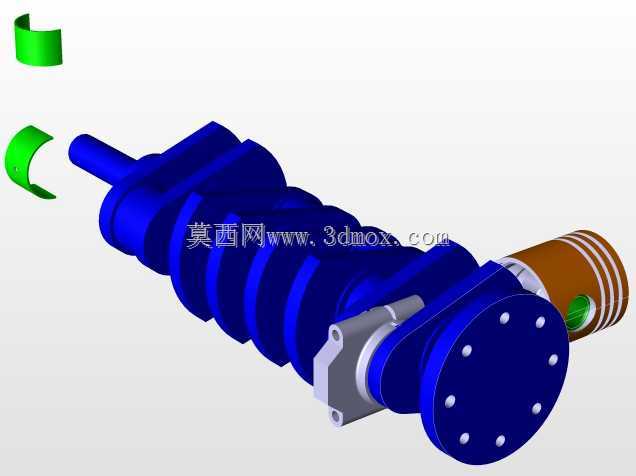

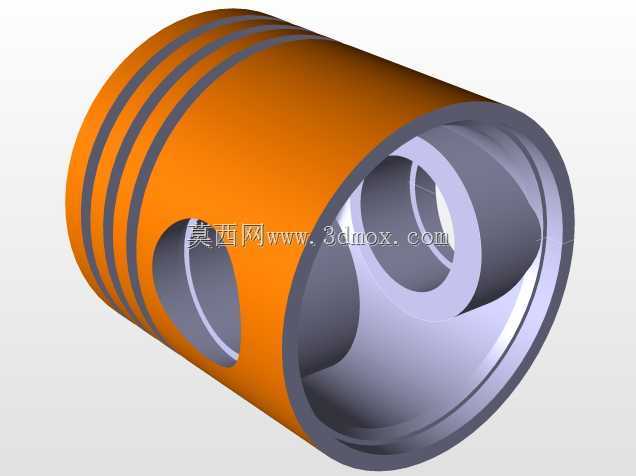

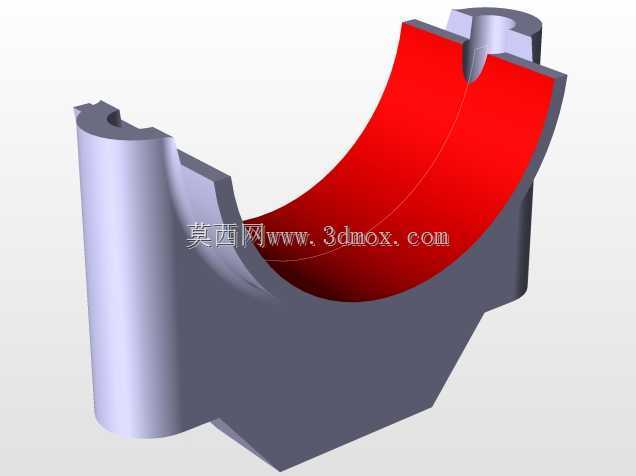

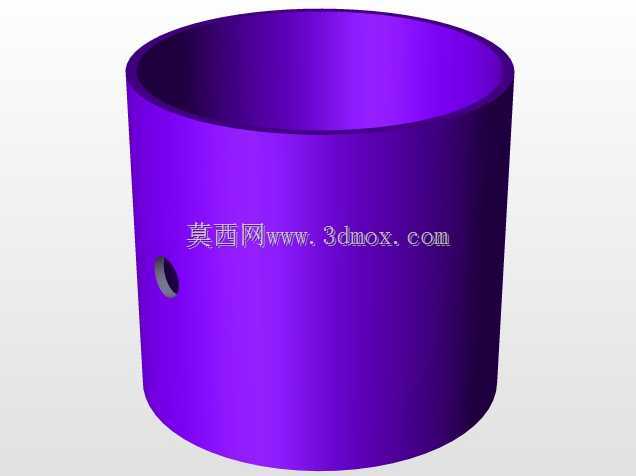

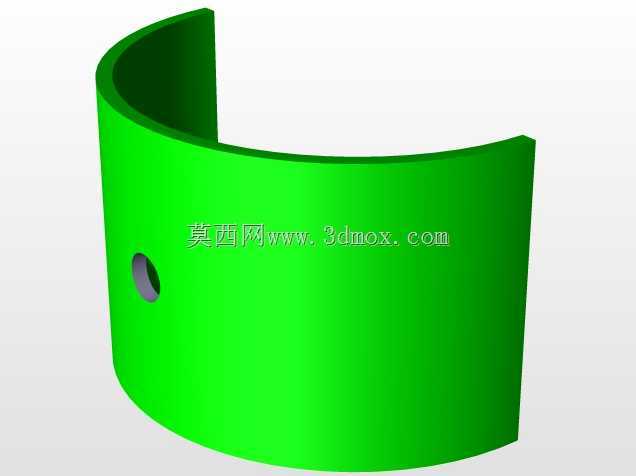

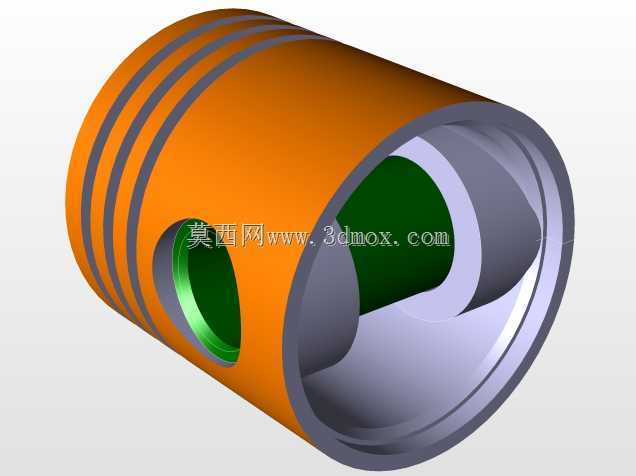

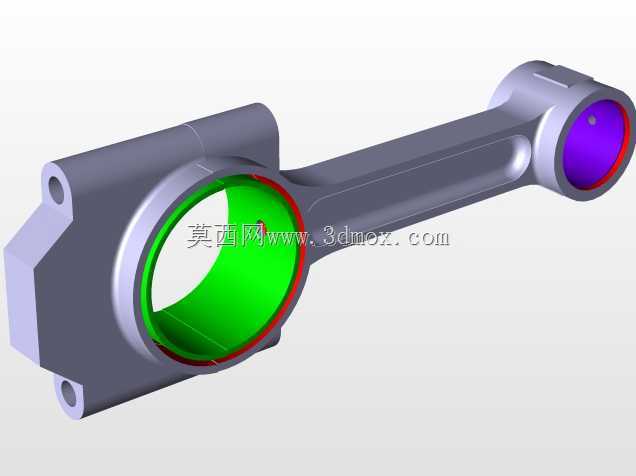

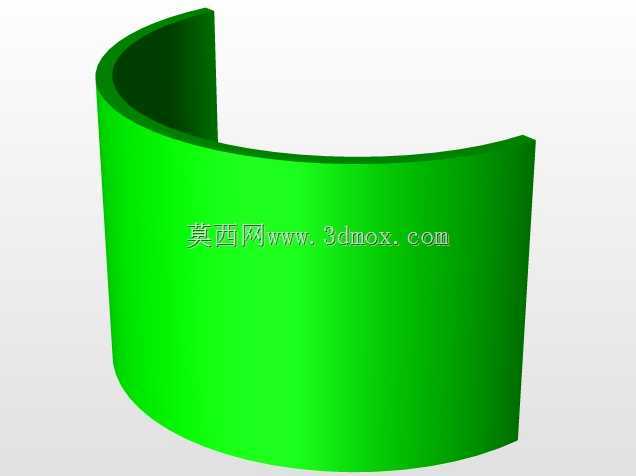

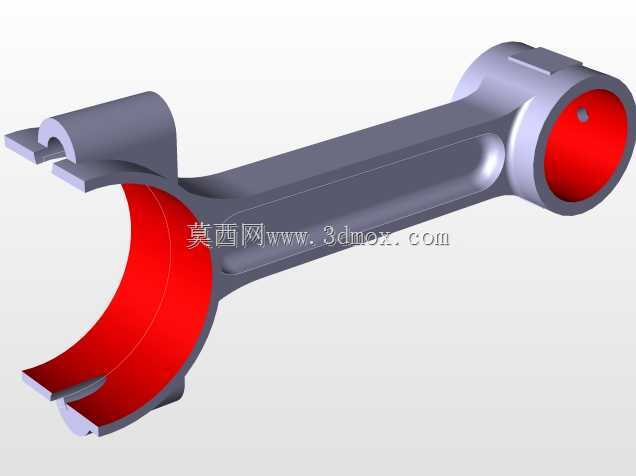

在小排量乘用车、轻型商用车的动力总成开发环节，曲轴作为内燃机核心动力转换部件，承担着将活塞往复直线运动转化为旋转扭矩的核心作用，直接决定发动机的运转平顺性、动力输出效率与整机使用寿命。这款四缸发动机曲轴的结构设计，完全围绕直列四缸机型的做功顺序展开，四个曲柄销按照1-3-4-2的点火间隔角错开180度布置，保证各缸做功行程交替衔接时，曲轴旋转的扭矩波动被平衡到最小，减少整机运转时的一阶、二阶振动传递到缸体与整车底盘。从结构细节来看，曲轴前端预留了正时齿轮、皮带轮的安装轴颈，轴颈处设计有对应的键槽与定位台阶，能够保证附件传动时的相位精度，避免正时错位导致的气门撞活塞等严重故障；后端带有法兰连接结构，用于匹配飞轮与离合器总成，法兰端面上的定位销孔与螺栓孔按照圆周均布设计，保证飞轮安装后的动平衡精度，避免高速旋转时出现离心振动。主轴颈与曲柄销的过渡位置全部采用大圆角滚压强化结构，能够有效分散曲轴运转时承受的交变弯曲应力，避免应力集中导致的轴颈断裂风险，油道孔采用斜向贯通设计，能够将缸体主油道的压力润滑油直接输送到连杆轴颈表面，在轴瓦与轴颈之间形成稳定油膜，降低高转速下的摩擦磨损。设计过程中充分考虑了安装边界限制，曲轴的总长度、各主轴颈的直径与间距完全匹配直列四缸缸体的主轴承座安装尺寸，不需要额外修改缸体结构即可完成装配，曲柄臂的配重块外形经过动平衡优化，在保证平衡效果的前提下尽可能缩减旋转半径，避免曲轴运转时与缸体内腔、连杆大头发生运动干涉。在实际工程应用中，这类曲轴结构不仅适用于传统燃油动力的乘用车发动机，也可经过小幅调整后适配增程式电动车的增程器、小型固定式发电机组的动力单元，在建模时所有轴颈的尺寸公差、形位公差都按照量产发动机的工艺要求预留了加工余量，结构圆角、油道孔的位置都符合实际加工的工艺可行性，不会出现无法开模、无法机加工的不合理结构，能够为发动机初期方案验证、结构教学演示、逆向开发参考提供精准的三维数据支撑，帮助结构工程师快速完成动力总成的布局校核，减少前期方案设计的重复建模工作量。
