印度航空涂装民航涡扇发动机简易结构

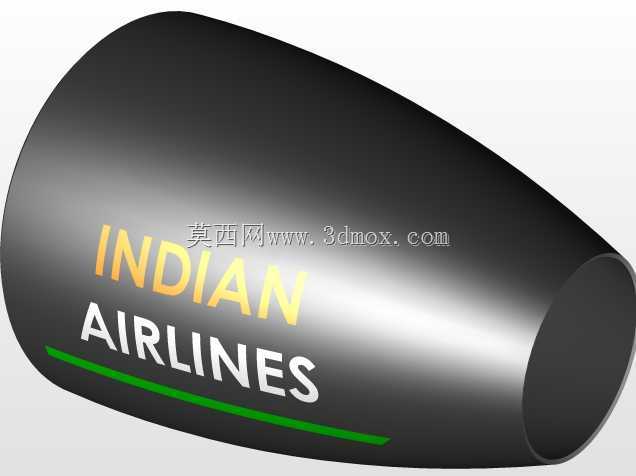

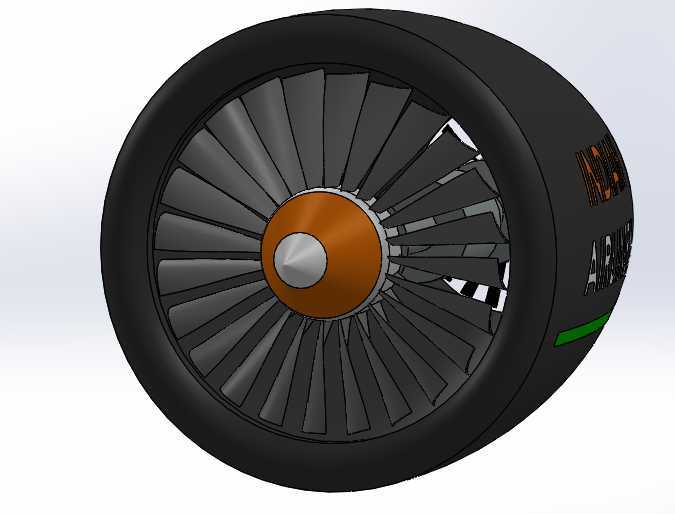

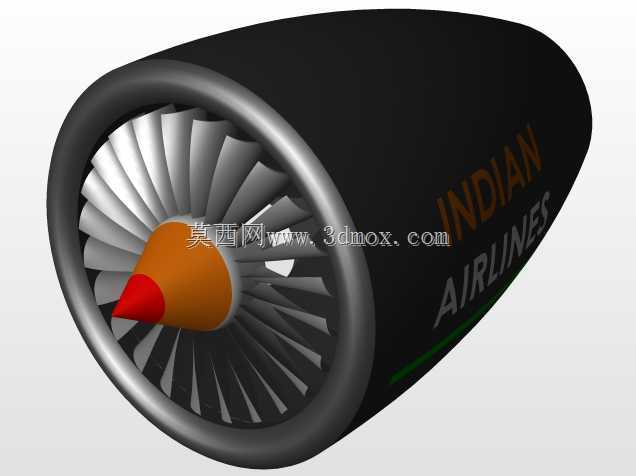

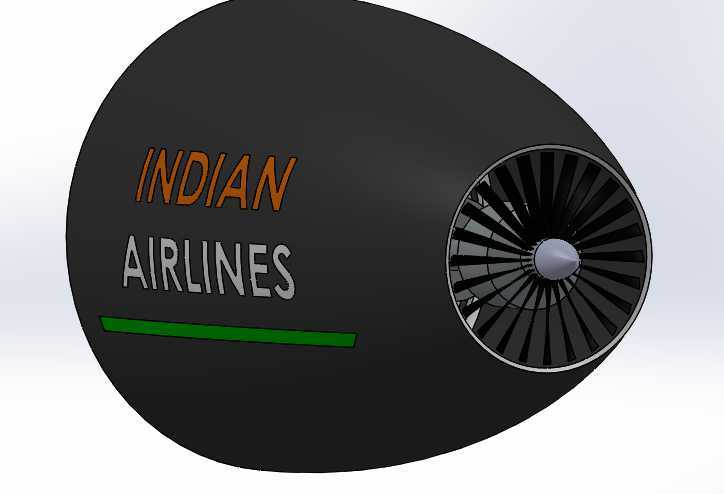

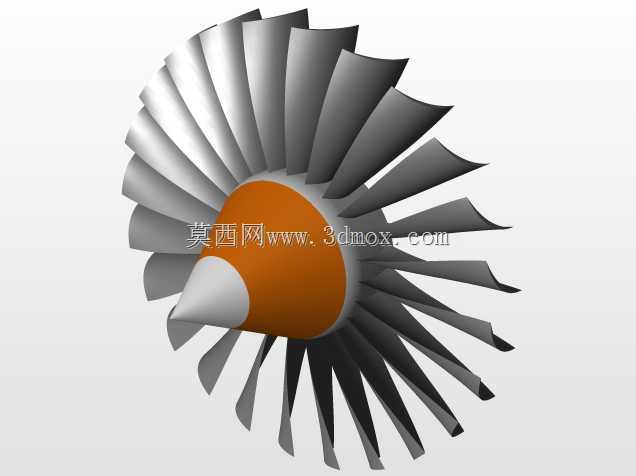

本次呈现的是适配民航支线客机的大涵道比涡扇发动机简易结构设计，核心面向航空类教学演示、场景装配、概念方案验证类使用场景，区别于高精度的量产发动机全参数模型，该结构做了合理的工程简化，保留了核心识别特征与关键安装边界，可直接嵌入民航客机整机装配场景，也可单独作为航空动力类科普展示的结构载体使用。从实际用途来看，该结构覆盖了短舱外罩、风扇段核心组件两个最具外部识别度的部分，短舱外罩采用一体化曲面成型设计，外表面预留了航司涂装的平整附着区域，曲面过渡严格遵循真实大涵道比涡扇的气动外形要求，没有多余的突出结构，能够保证飞行状态下短舱表面的气流平顺性，避免不必要的气动阻力增量。设计过程中优先平衡了结构辨识度与建模复杂度，没有还原高压压气机、燃烧室、涡轮等热端内部复杂结构，仅对前端可见的风扇组件做了等比例简化：风扇叶片采用等距圆周阵列布局，叶片叶型做了简化的翼型处理，既保证了视觉上的真实感，也避免了过多细碎曲面带来的装配、渲染卡顿问题，适配常规配置的三维设计软件流畅运行。安装边界层面，短舱的最大外径、风扇段的轴向长度都参考了现役150座级支线客机配套涡扇发动机的尺寸比例，短舱后端预留了与机翼吊挂连接的标准接口平面，接口位置的形位公差参考通用航空发动机吊挂安装规范设置，不需要额外调整结构即可直接匹配常规民航客机机翼模型的吊挂安装位，不会出现装配干涉问题。短舱外表面的涂装区域做了分区处理，航司标识、装饰条的位置都贴合真实民航发动机的涂装规范，标识区域的曲面曲率经过优化，贴图附着后不会出现拉伸变形问题，能够直接用于渲染航空主题的展示场景。风扇转子部分与短舱内壁保留了合理的叶尖间隙，间隙值参考真实发动机的冷态装配间隙比例设置，既不会出现叶片与机匣的运动干涉，也不会因为间隙过大失去结构真实感。整个结构的建模过程遵循自顶向下的设计逻辑，先确定短舱的整体气动曲面基准，再以短舱中心轴线为基准定位风扇转子的安装位置，所有阵列特征都以中心轴线为参考基准，后续如果需要调整发动机的涵道比参数，只需要修改短舱外径与风扇直径的关联参数，即可快速生成不同尺寸规格的同系列发动机结构，不需要重新搭建整体建模框架，具备较好的参数化修改基础，能够适配不同量级客机的动力单元匹配需求。
