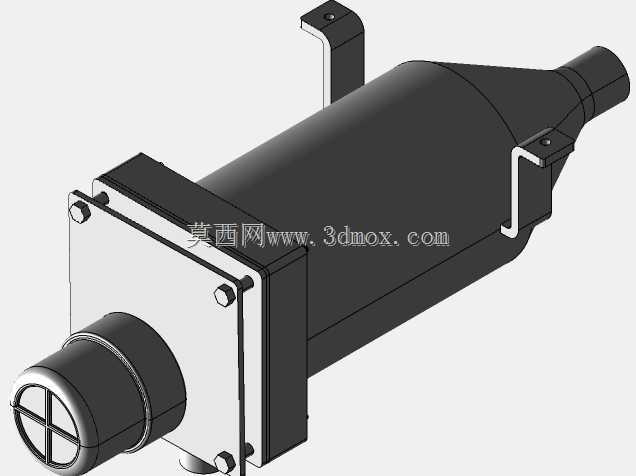

空中客车配套锥形供水增压泵结构

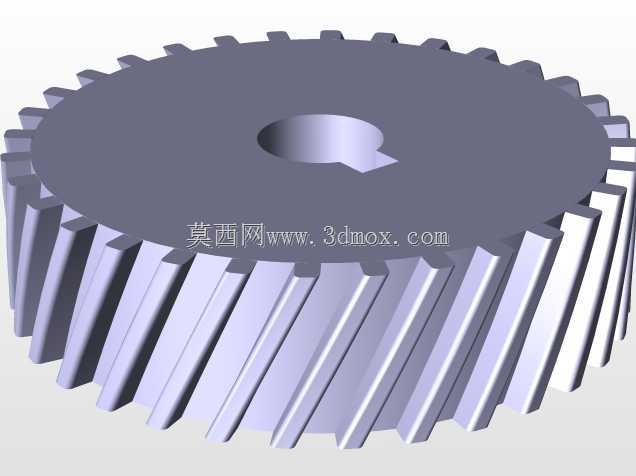

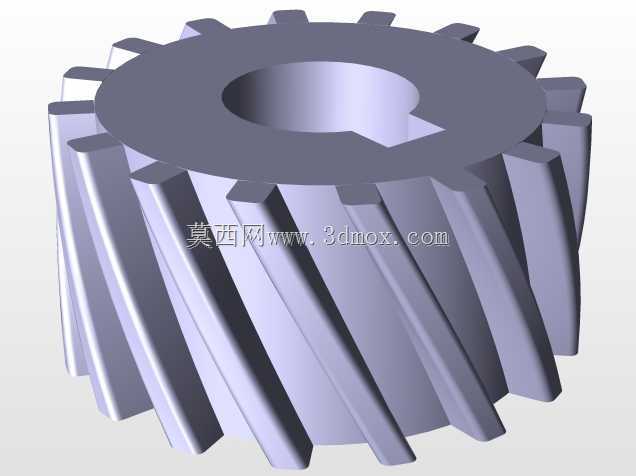

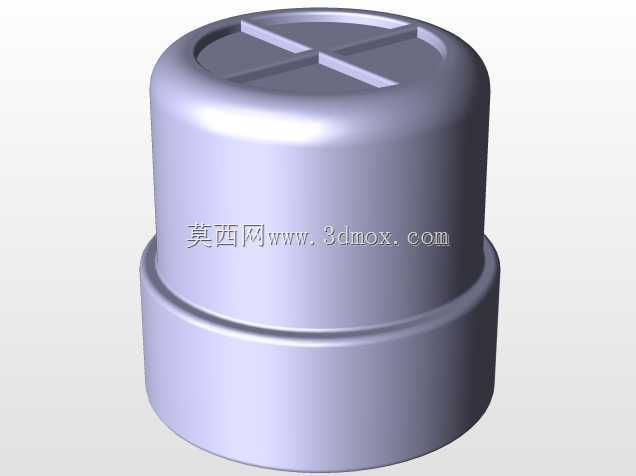

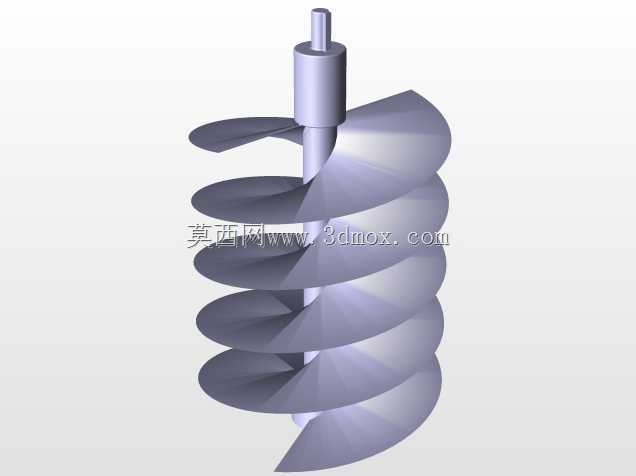

这款锥形结构的水泵，主要适配民用空中客车的机载流体输送场景，承担客舱供水、管路增压的核心功能，在航空器巡航阶段的客舱水压维持、应急供水回路中都能看到这类结构的应用。不同于地面工业用泵，机载泵的设计首先要平衡重量、安装空间与运行稳定性，锥形的泵体流道设计，是为了在有限的机舱安装空间内，缩短流体从进水端到出水端的流道长度，减少流道弯折带来的压损，同时让泵体整体的重心更贴近安装基面，降低航空器飞行过程中振动带来的连接松动风险。从结构设计逻辑来看，进水端采用带格栅的端盖结构，格栅的筋条布局经过流场校核，既可以拦截供水管路中可能存在的细小杂质，避免叶轮卡滞，又不会过度增大进水阻力；端盖与泵体的连接采用周向均布的螺栓紧固，密封面预留了O型圈安装槽，能够承受机载管路的交变水压，不会在高空低压环境下出现渗漏问题。泵体侧面的两个L型安装支架，是结合机舱安装位的型材接口设计的，支架上的安装孔位做了长圆孔余量设计，允许安装时存在±1.5mm的位置偏差，降低机载装配的对位难度；支架与泵体的连接采用焊接加铆接的复合固定方式，避免长期振动下支架焊缝开裂。出水端的锥形缩径结构，是匹配机载供水管路的标准管径设计的，缩径段的锥角控制在12度，这个角度是经过流体仿真验证的，既能实现管径的平滑过渡，又不会在缩径位置产生明显的湍流噪音，满足客舱区域的噪音控制要求。泵体内部采用双螺旋推进的叶轮结构，这种结构相比普通离心叶轮，在小流量高扬程的工况下效率更高，刚好匹配航空器供水系统流量不大但需要稳定扬程的需求，同时双螺旋结构的动平衡更容易校准，运行时的径向振动更小，不会对周边的机载精密设备产生振动干扰。在安装边界上，这款泵的整体轴向长度控制在适配机载设备安装架的标准间距范围内，最大径向尺寸避开了周边管路的敷设空间，安装后泵体与周边构件的最小间隙满足航空设备的安装维护要求，不需要额外改动周边管路布局就能直接替换同规格的老旧泵体。日常维护时，只需要拆卸进水端端盖就能清理格栅拦截的杂质，不需要将整个泵从安装位拆下，能够大幅降低机载设备的维护工时。
