星型排布多缸径向航空动力装置结构

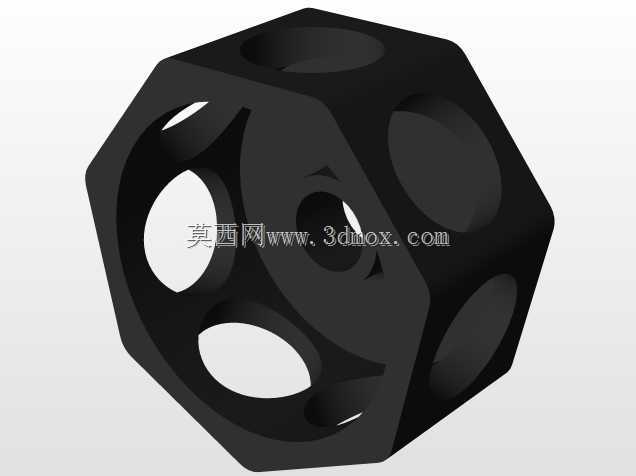

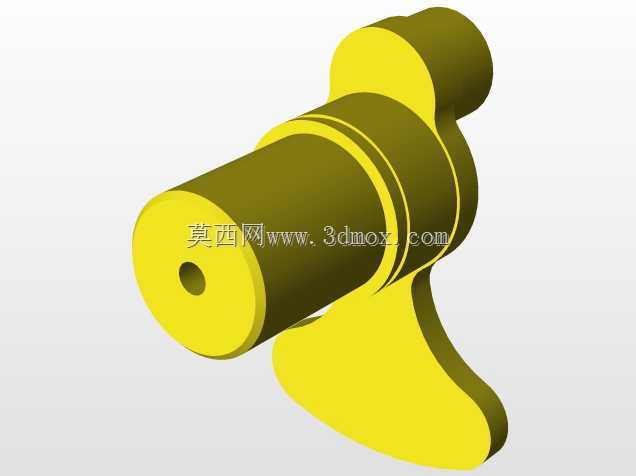

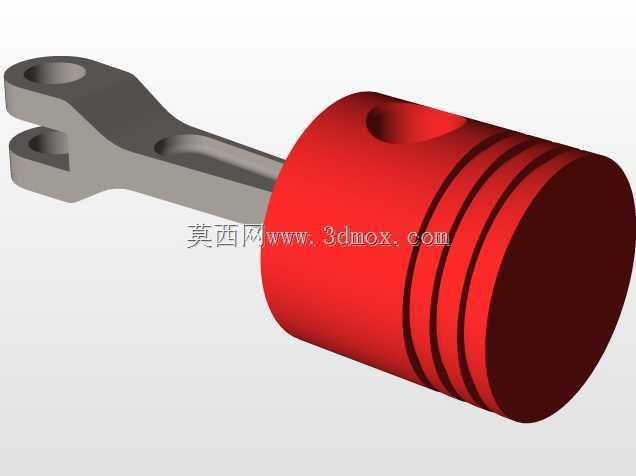

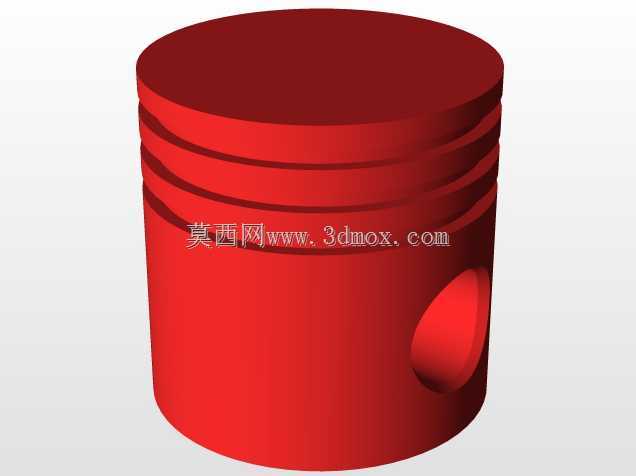

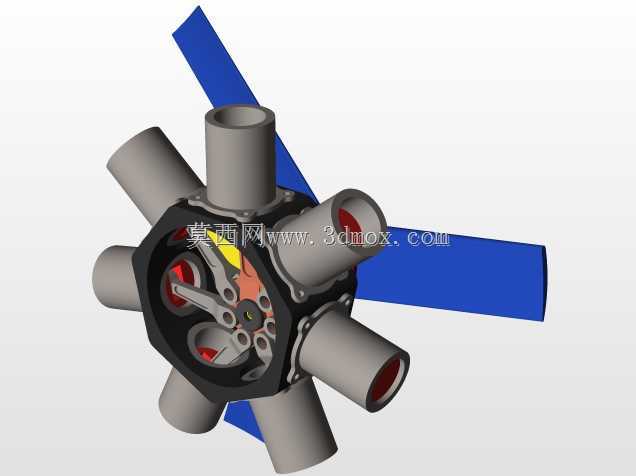

该径向动力装置采用周向均匀排布的多缸星型布局，这类结构最早广泛应用于轻型通航飞机动力段，相比直列或V型缸体布局，同排量下整机轴向尺寸更短，曲轴受力更均匀，单根曲轴即可承接所有缸体的做功冲程输出，不需要额外设置平衡轴抵消一阶二阶振动，非常适合对径向安装空间有严格限制、对迎风面积不敏感的轻型飞行器动力场景。从结构设计逻辑来看，七个气缸沿中心曲轴箱呈放射状均匀分布，相邻缸体夹角完全相等，保证每一组活塞连杆组件的运动轨迹互不干涉，中心曲轴采用偏心曲柄设计，每一组连杆的大头端共同铰接在曲柄销上，做功冲程的推力通过活塞销传递至连杆，最终汇总到曲轴端转化为旋转扭矩输出。缸体与中心曲轴箱的连接采用法兰面定位加螺栓紧固的方式，安装时需要保证每个缸体的轴线与曲轴中心的垂直度公差控制在0.02mm以内，避免活塞运行过程中出现偏磨导致缸压泄漏。外露的散热鳍片沿缸体外壁周向布置，配合前置的螺旋桨导流即可实现足够的风冷散热效率，不需要额外设置复杂的水冷管路与散热系统，大幅降低整机自重与故障点。从安装边界来看，整机最大径向尺寸由缸体外缘决定，轴向安装面位于曲轴箱后端，预留的动力输出轴可直接连接螺旋桨法兰或减速传动机构，安装时需要预留足够的周向检修空间，方便后续对火花塞、气门组件进行日常维护。内部的配气机构采用中心凸轮轴设计，随曲轴同步转动驱动各缸进排气门按点火顺序开闭，点火顺序采用间隔跳缸的排布逻辑，避免相邻缸体连续做功导致曲轴局部受力过载。活塞裙部采用石墨涂层设计，降低冷启动阶段的摩擦损耗，连杆采用锻钢材质，截面为工字型结构，在保证结构强度的前提下尽可能降低往复运动件的重量，减少曲轴运转过程中的惯性载荷。这类径向动力结构除了航空场景外，也可经过适配改装后用于小型特种船舶、应急移动发电机组等对动力单元紧凑性、可靠性要求较高的场景，结构本身的零件通用性较强，大部分缸体组件、活塞环、气门密封件都可与同排量通用动力件互换，降低后期运维成本。
