翼身融合双发概念飞行器结构设计

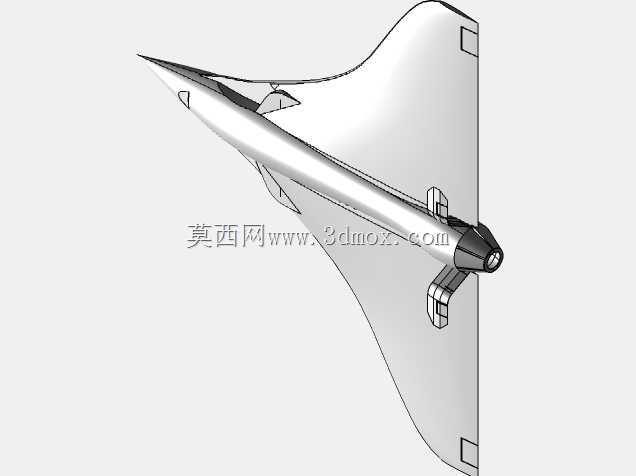

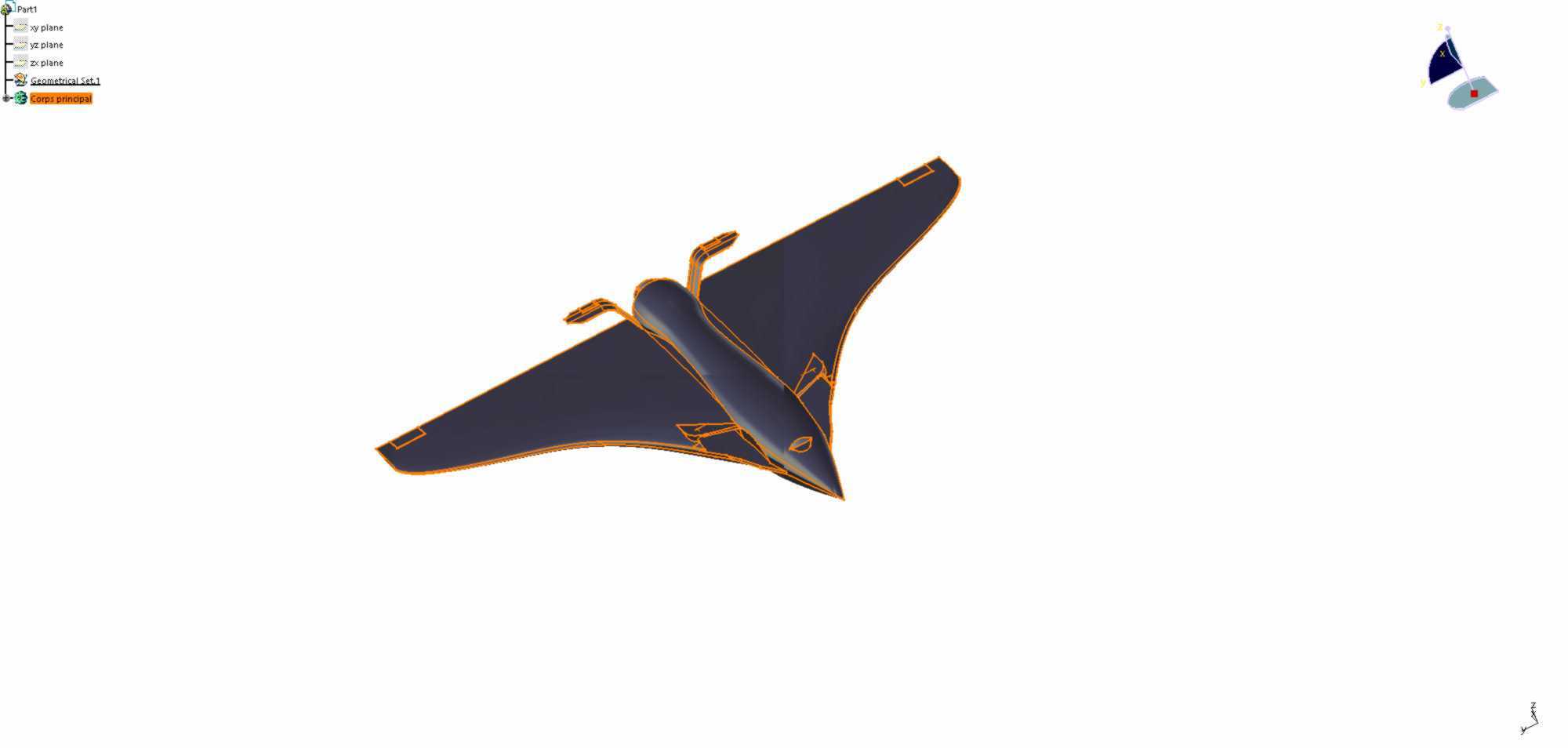

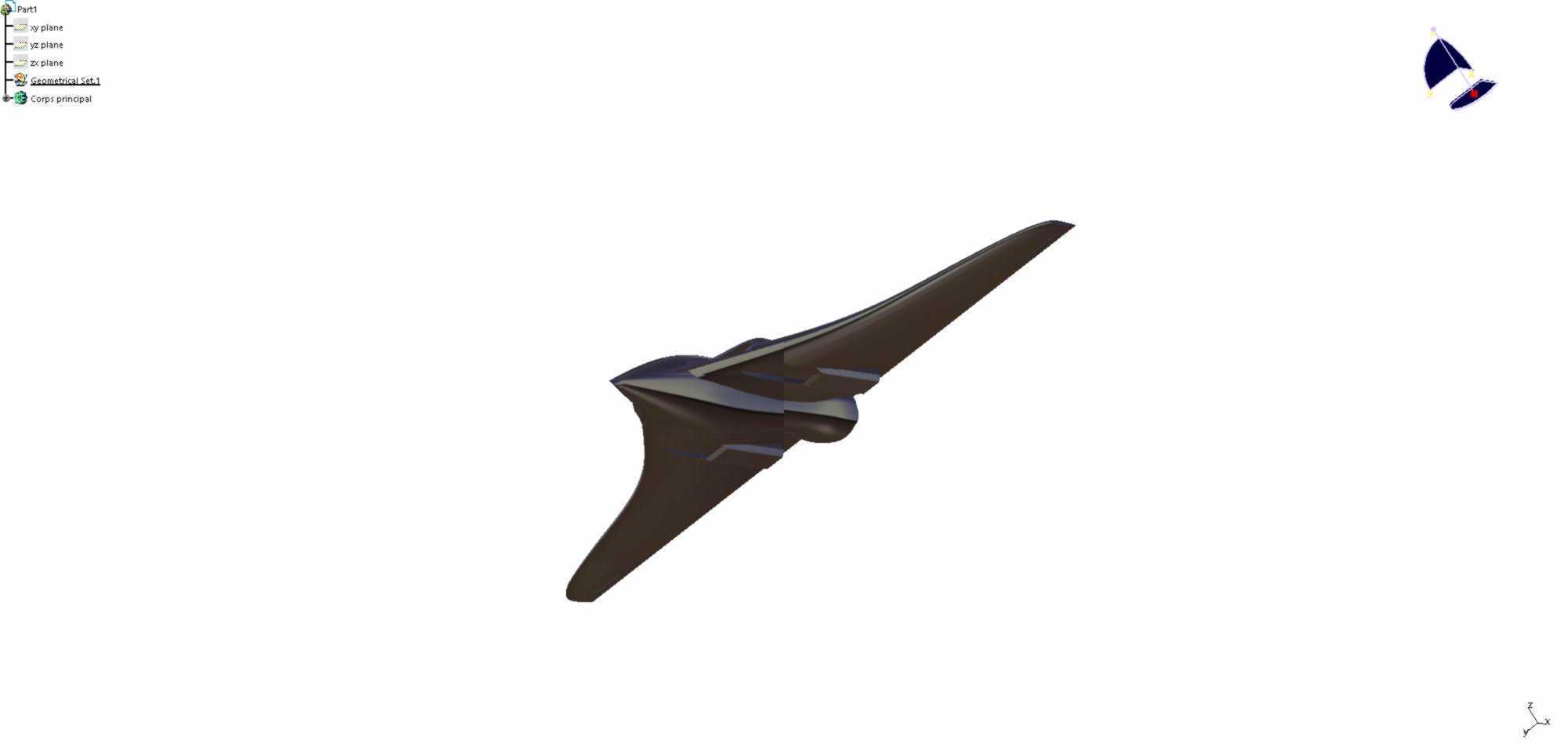

这款翼身融合布局的概念飞行器，在气动外形设计上摒弃了传统筒身加机翼的分离式结构，将机身与机翼做一体化平滑过渡处理，整个升力面连续无突兀折角，能在亚音速飞行阶段有效降低诱导阻力，提升整机升阻比，适配长航时巡航的使用需求。动力系统采用双发布局，机身内部集成涡轮喷气发动机，进气道布置在机身上表面，可规避地面起降阶段吸入杂物的风险，同时降低机身正面雷达反射截面积；机翼下侧布置冲压喷气发动机，在飞行器进入高速飞行阶段时，可依托迎面高速来流完成空气压缩，无需额外压气机结构即可输出额外推力，兼顾低速起降与高速冲刺的动力需求。从结构设计角度看，整机没有传统的水平尾翼与垂直尾翼，依靠机翼后缘的多段控制面组合实现俯仰、偏航、滚转姿态调整，控制面作动机构全部埋入机翼蒙皮内部，避免突出结构破坏气动连续性。翼身融合的结构形式也让整机内部可用空间大幅提升，燃油储舱、航电设备、任务载荷都可以沿翼展方向分布式布置，相比传统布局飞行器能更合理分配整机重量，降低结构应力集中风险。在安装边界设计上，起落架舱全部埋入机身腹部的一体化结构内，收起后与蒙皮完全齐平，不会产生额外气动阻力；机翼下侧冲压发动机的安装基座与机翼主承力梁做一体化设计，可将发动机工作时的推力直接传递到主承力结构上，避免局部应力过大导致结构疲劳。这类概念飞行器的设计思路，可应用于未来高速民用通勤飞行器、长航时无人侦察平台的前期方案验证，建模过程中重点还原了翼型的扭转角度、发动机安装位的气动修形、控制面的偏转间隙，能为后续的气动仿真、结构有限元分析提供精准的三维数模基础，也可作为航空类专业教学中飞翼布局结构的演示样例，帮助设计人员理解翼身融合结构的承力路径与气动设计要点。
