月球轨道门户舱段环形载荷布局结构

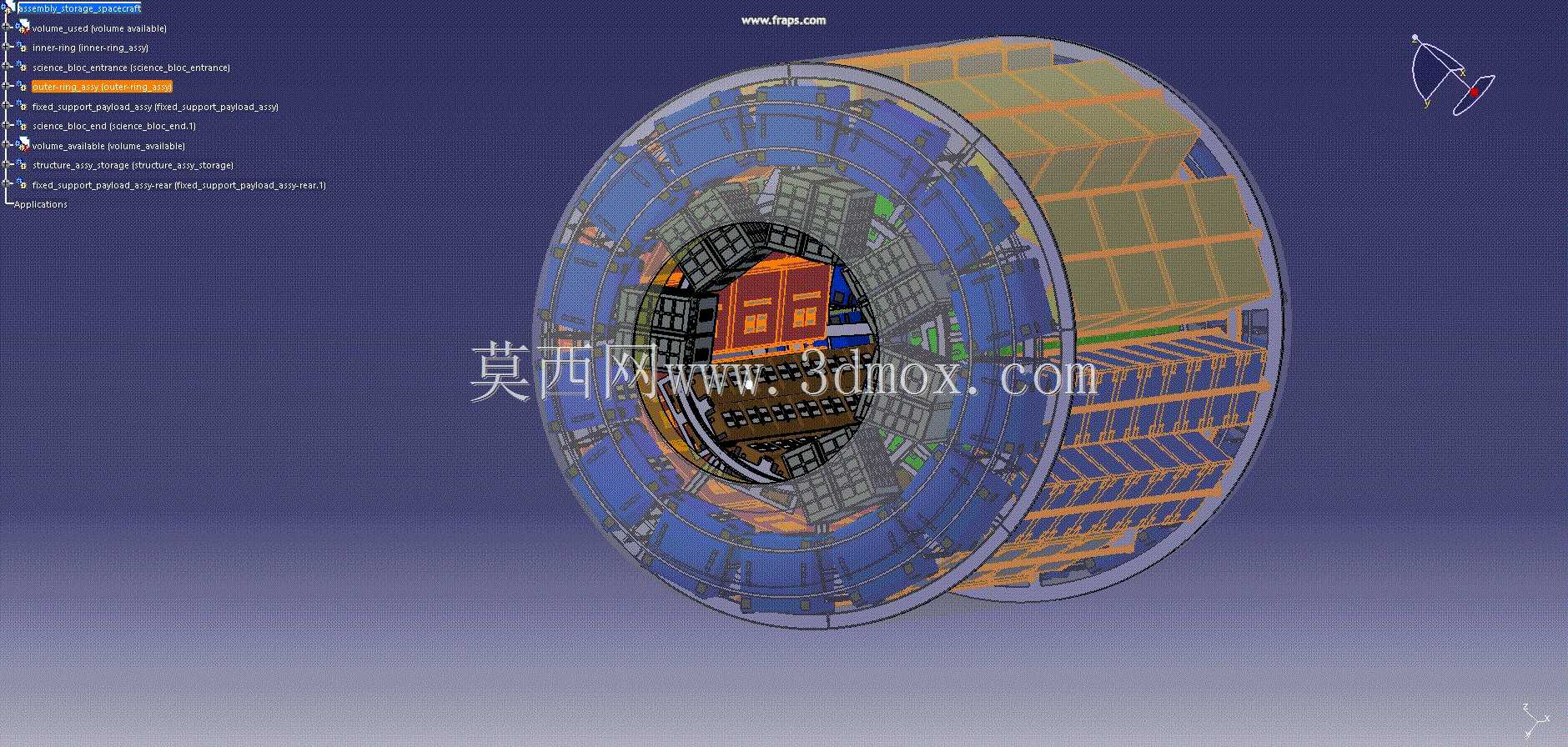

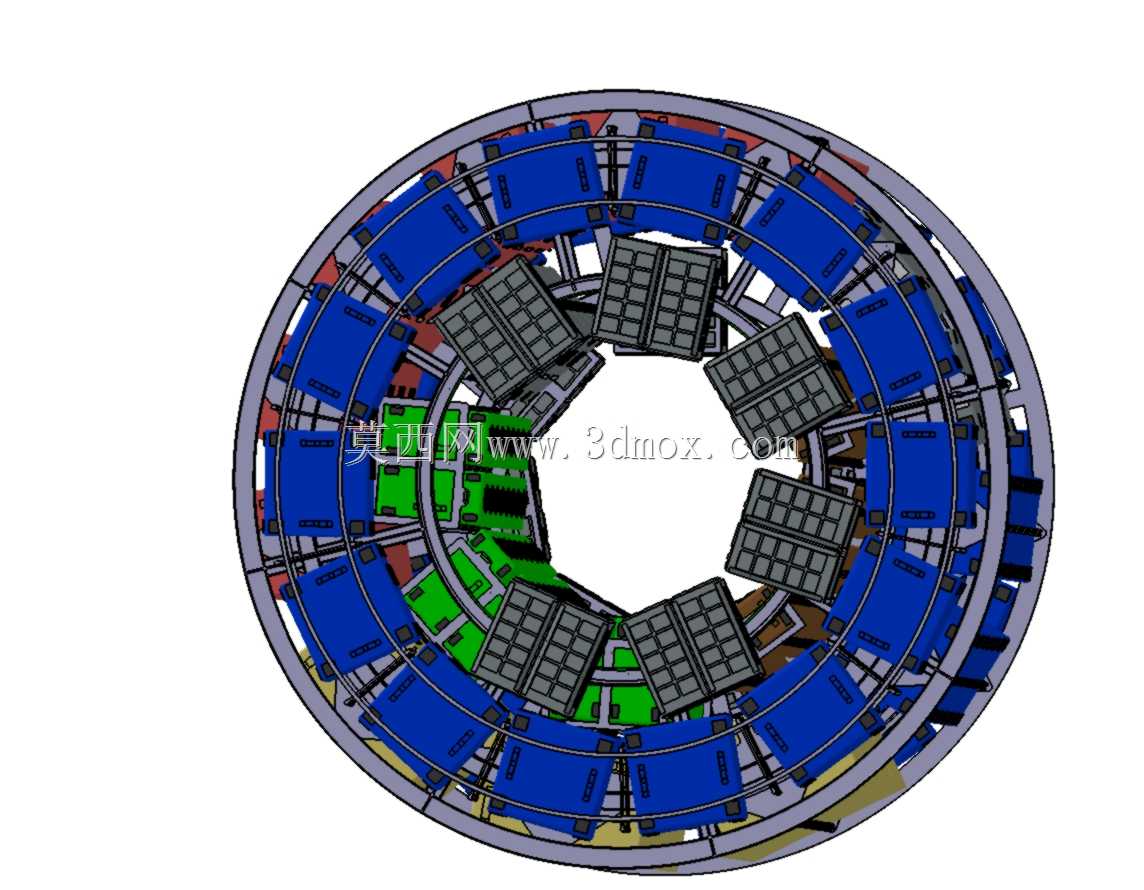

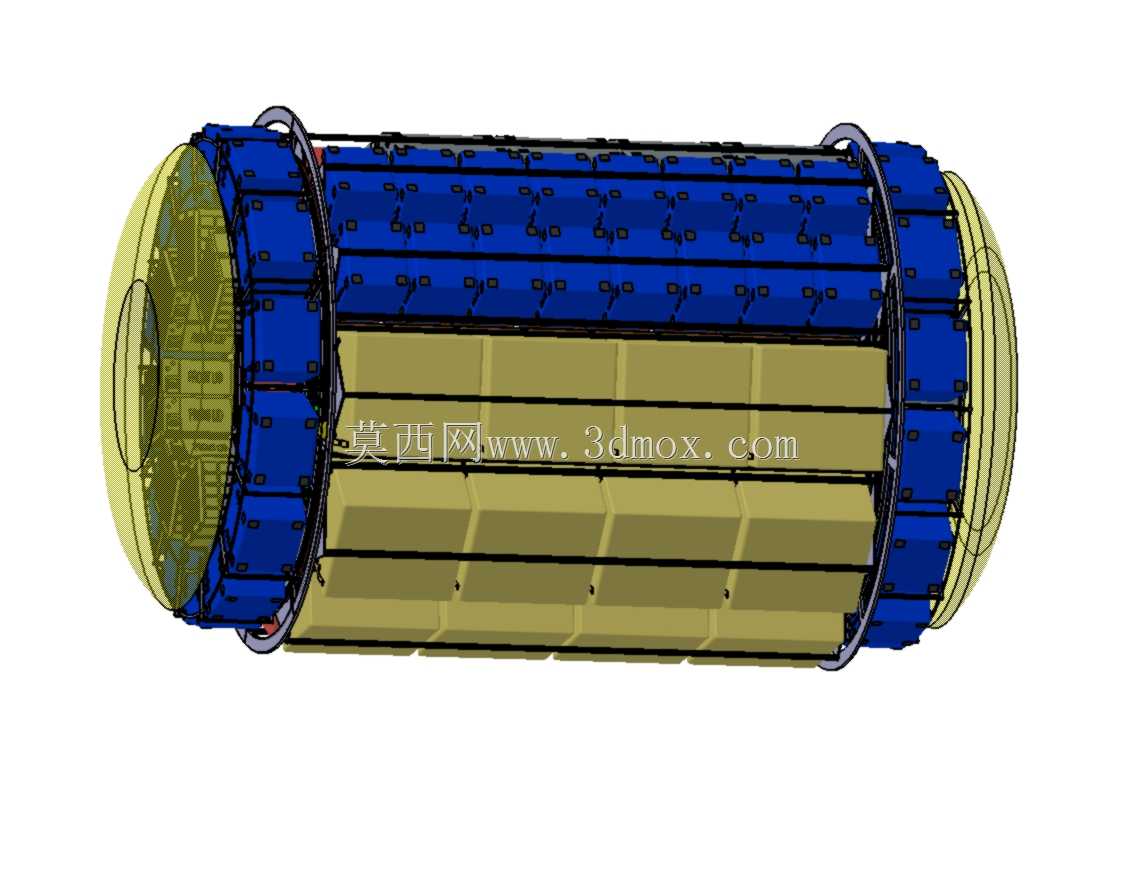

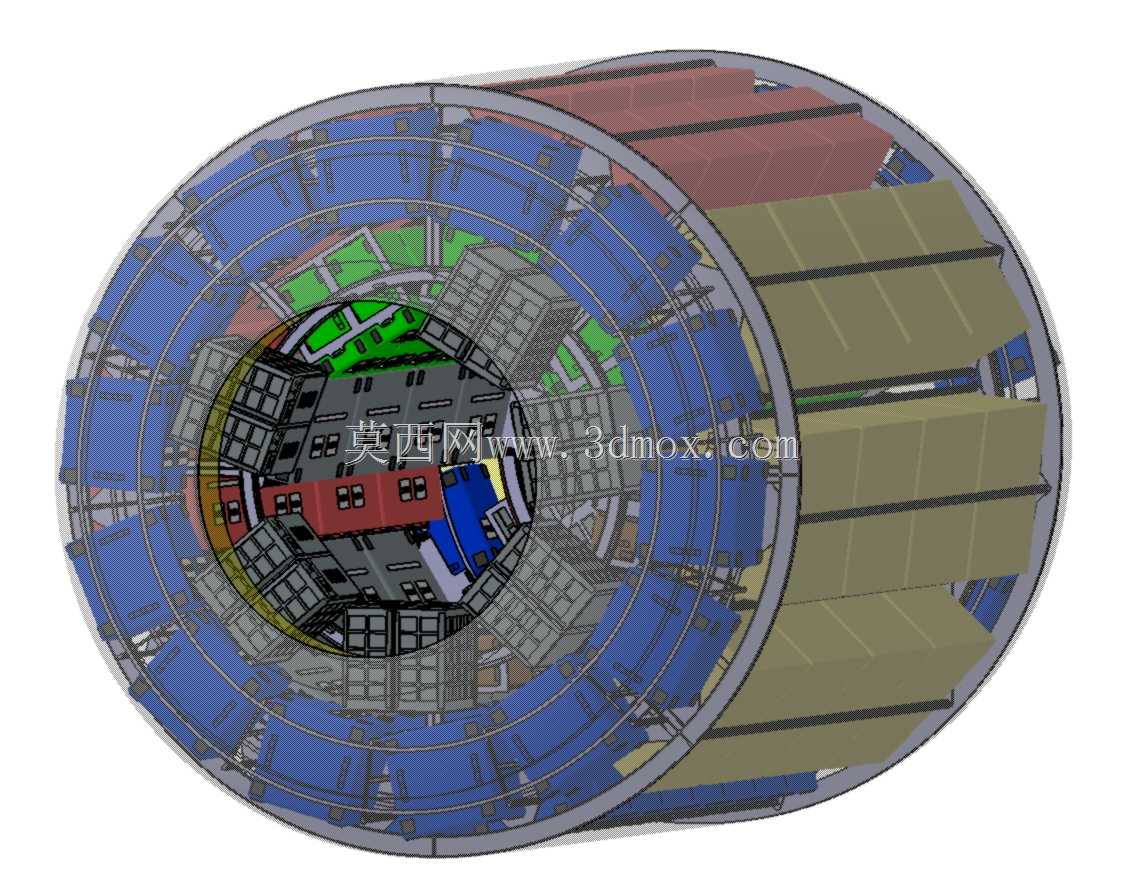

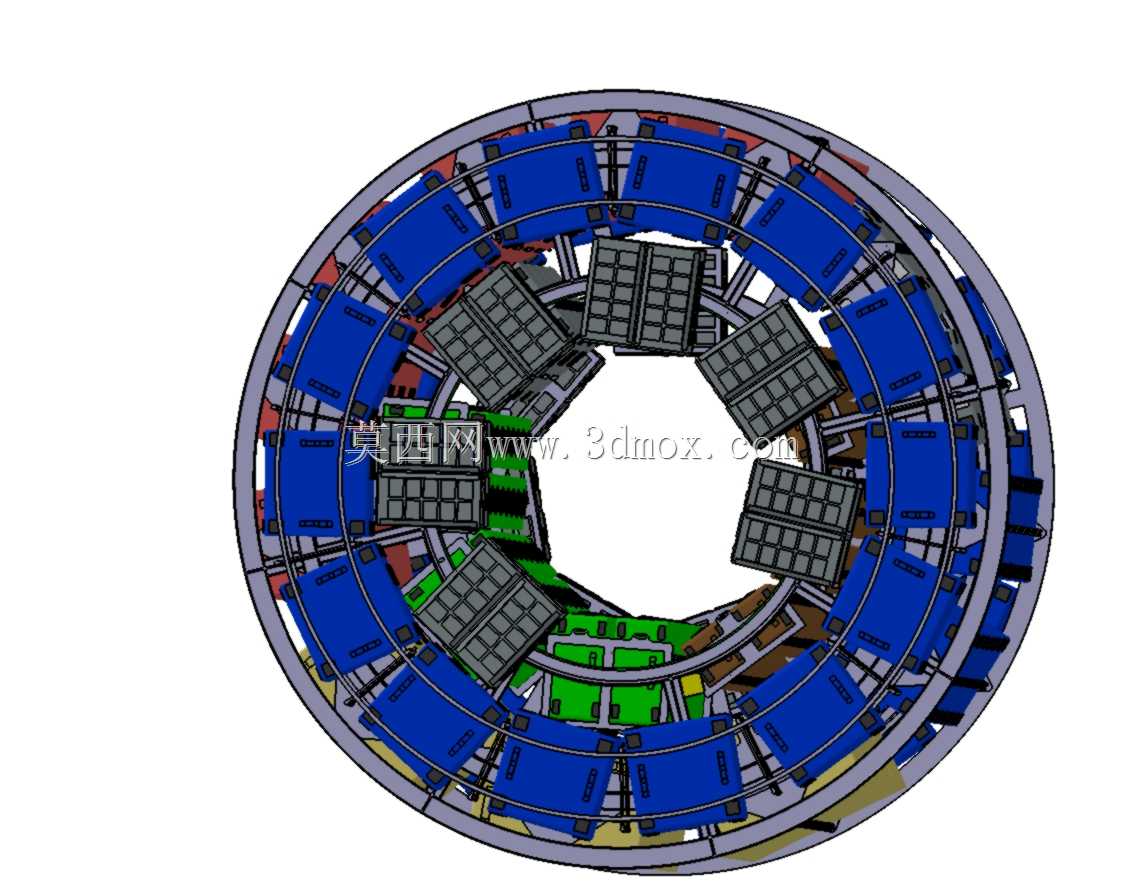

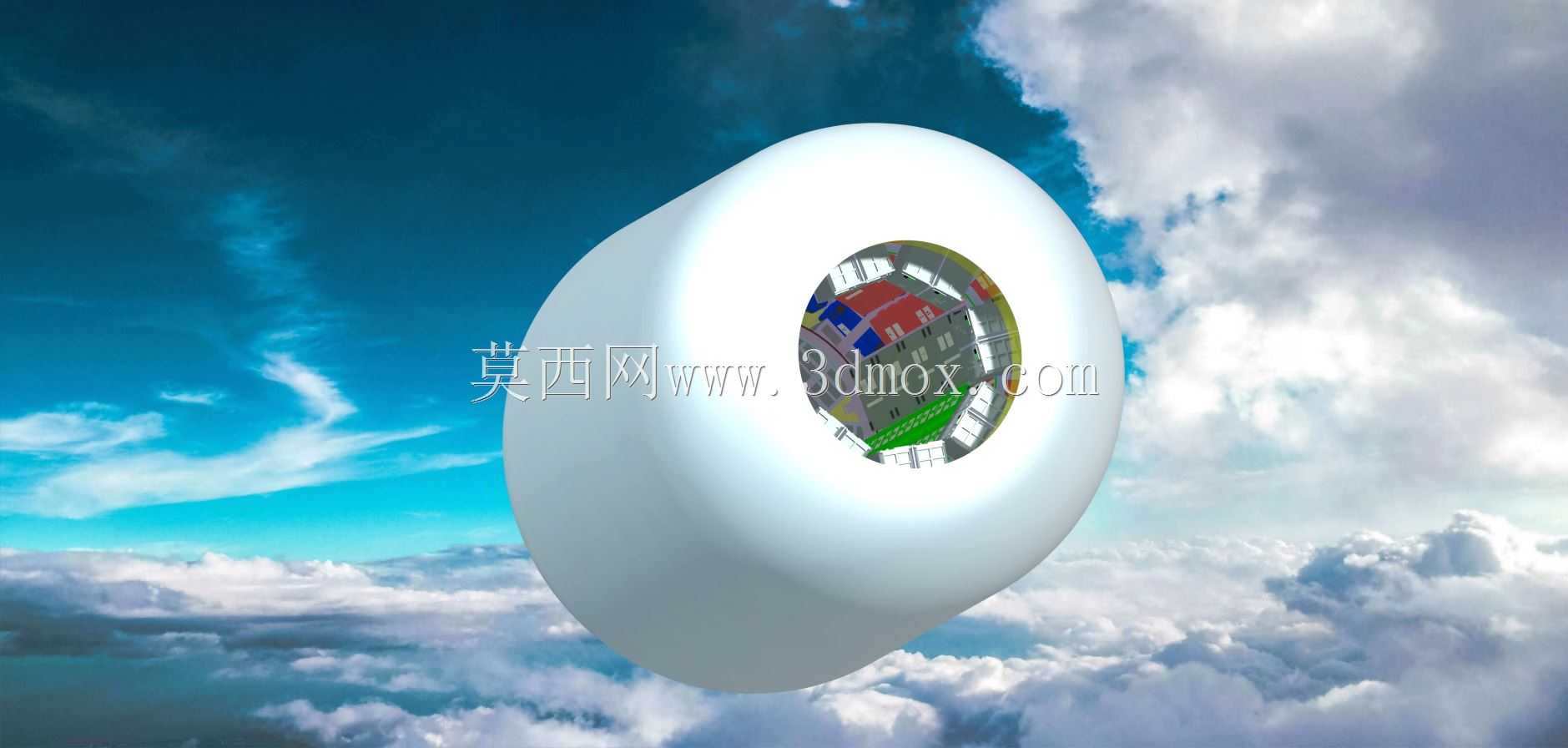

　　这套环形舱段布局面向月球轨道长期驻留任务，核心要解决的是有限圆柱舱体内部科学载荷、补给存储与人员操作通道之间的空间冲突。舱体内部以中心轴线为基准布置四组可独立转动的圆环承载框架，所有框架的回转边界严格约束在舱体内壁允许的圆柱包络内，转动过程中框架外缘与舱壁管线、固定支架之间预留均匀安全间隙，避免运动干涉。四组圆环按功能划分为两类，靠近舱段对接端的两组作为CTB货箱存储位，采用标准化货箱固定接口，承载发射段过载与在轨补货运送需求；另外两组框架用于布置科学实验载荷，实验单元沿环向分层排布，每个载荷单元预留独立的机电接口、散热接触面与操作维护空间。

　　在地面总装阶段，环形框架可沿周向调整角度，把原本贴靠舱壁深处的设备转动到正对舱内通道的操作位置，航天员不需要侧身探入狭窄缝隙即可完成设备拆装、样本更换与线缆检修。科学载荷侧的圆环在正常在轨运行阶段设置旋转锁止机构，因为实验设备连接有冷却管路、数据电缆与供电线束，持续随环转动会造成线缆反复弯折、疲劳老化，锁止后框架保持固定姿态，仅在需要维护特定设备时才解锁转动，转到维护工位后再次锁定，保证线束走向稳定。存储侧的货箱框架可根据补给排布需求调整转角，不同规格货箱的重心沿环向均衡分布，避免舱段整体质心偏离轴线过多，影响对接姿态控制。

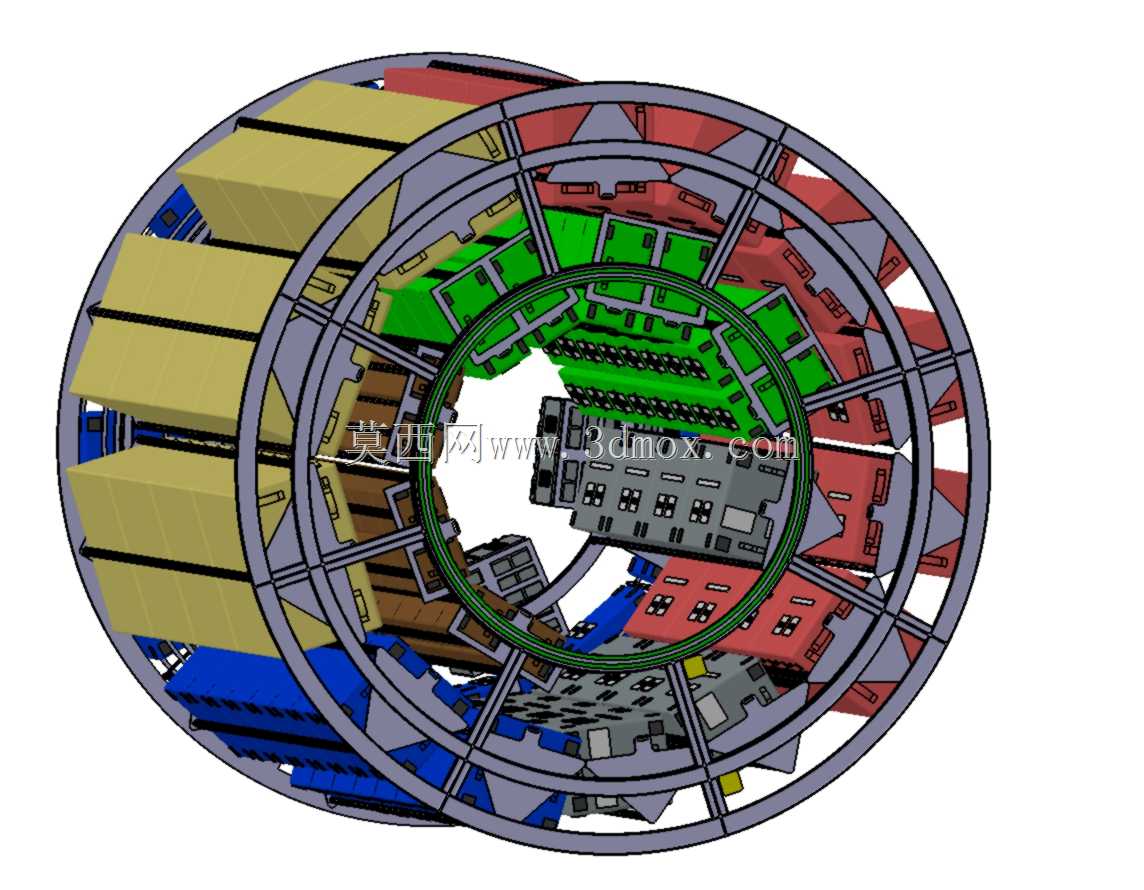

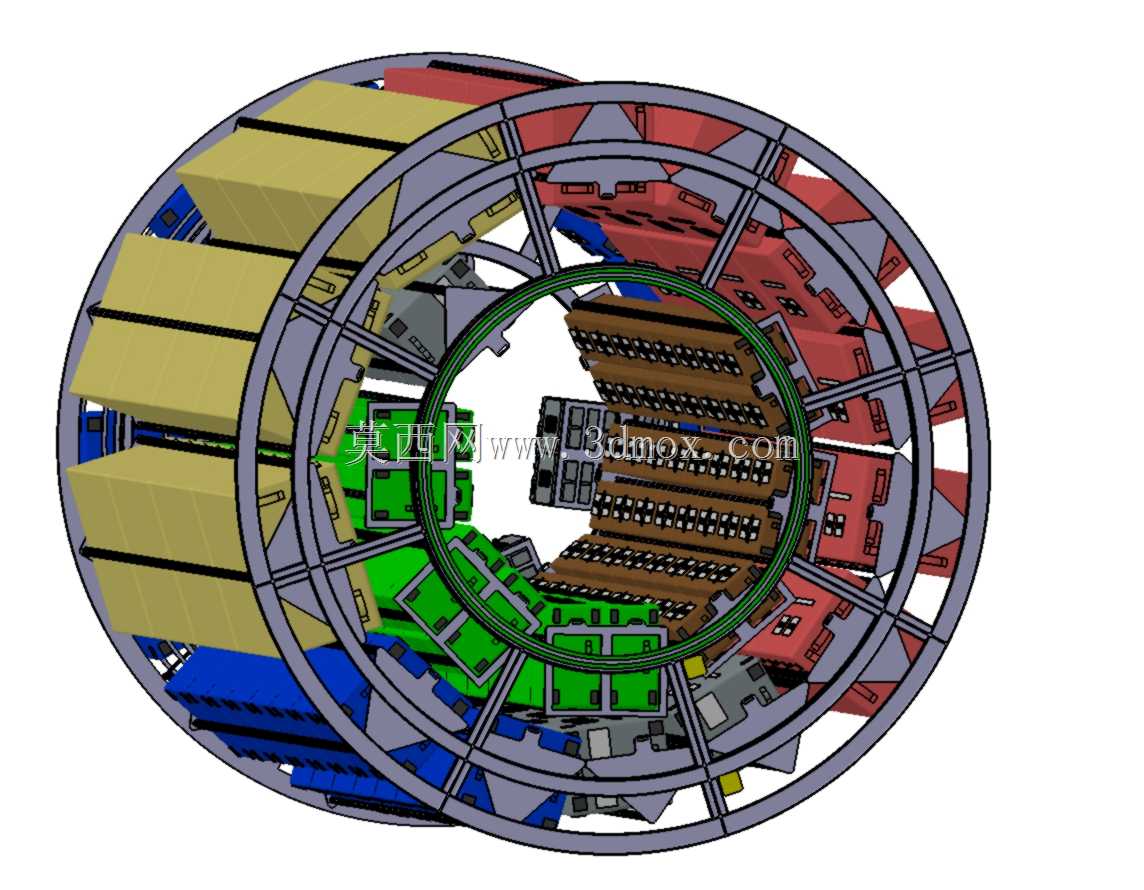

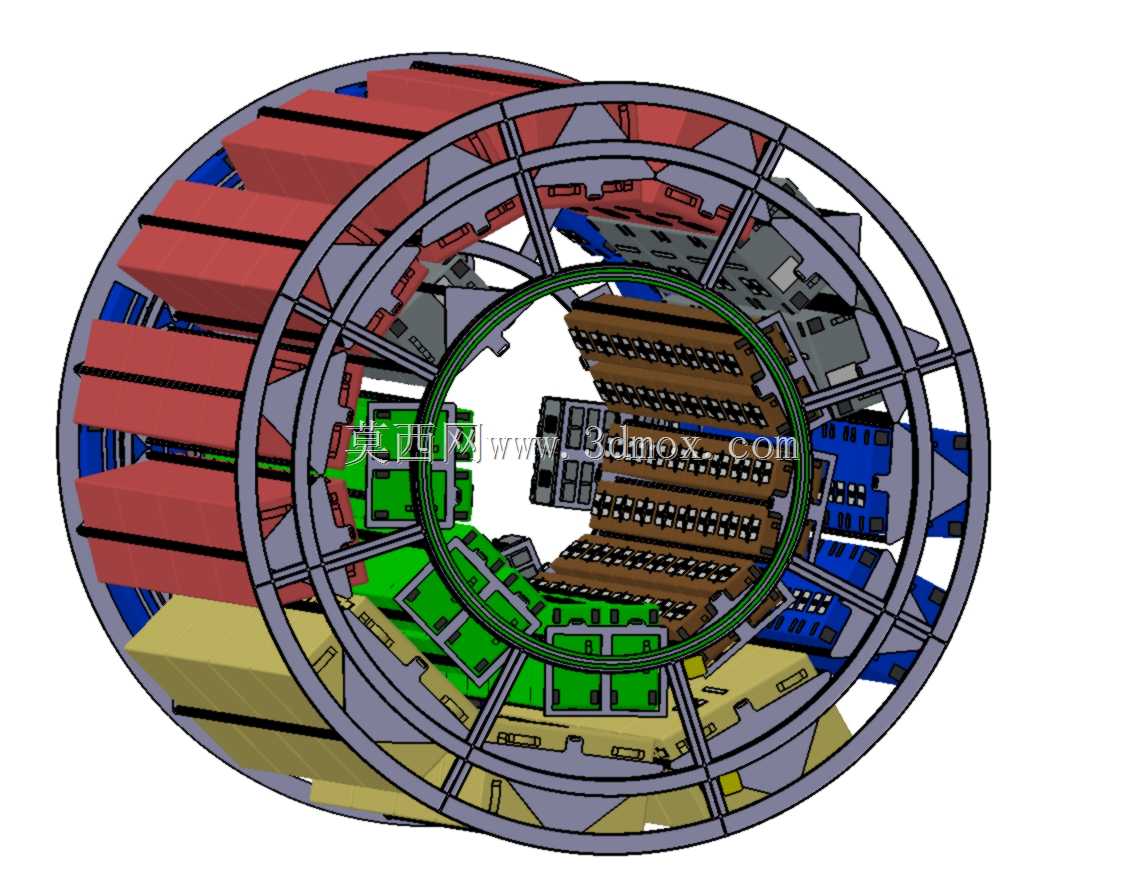

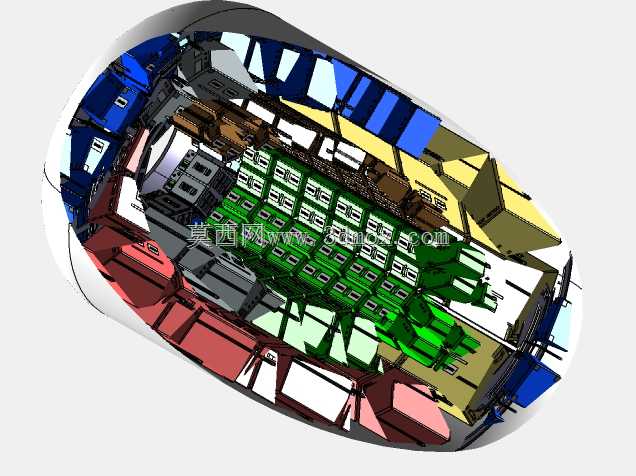

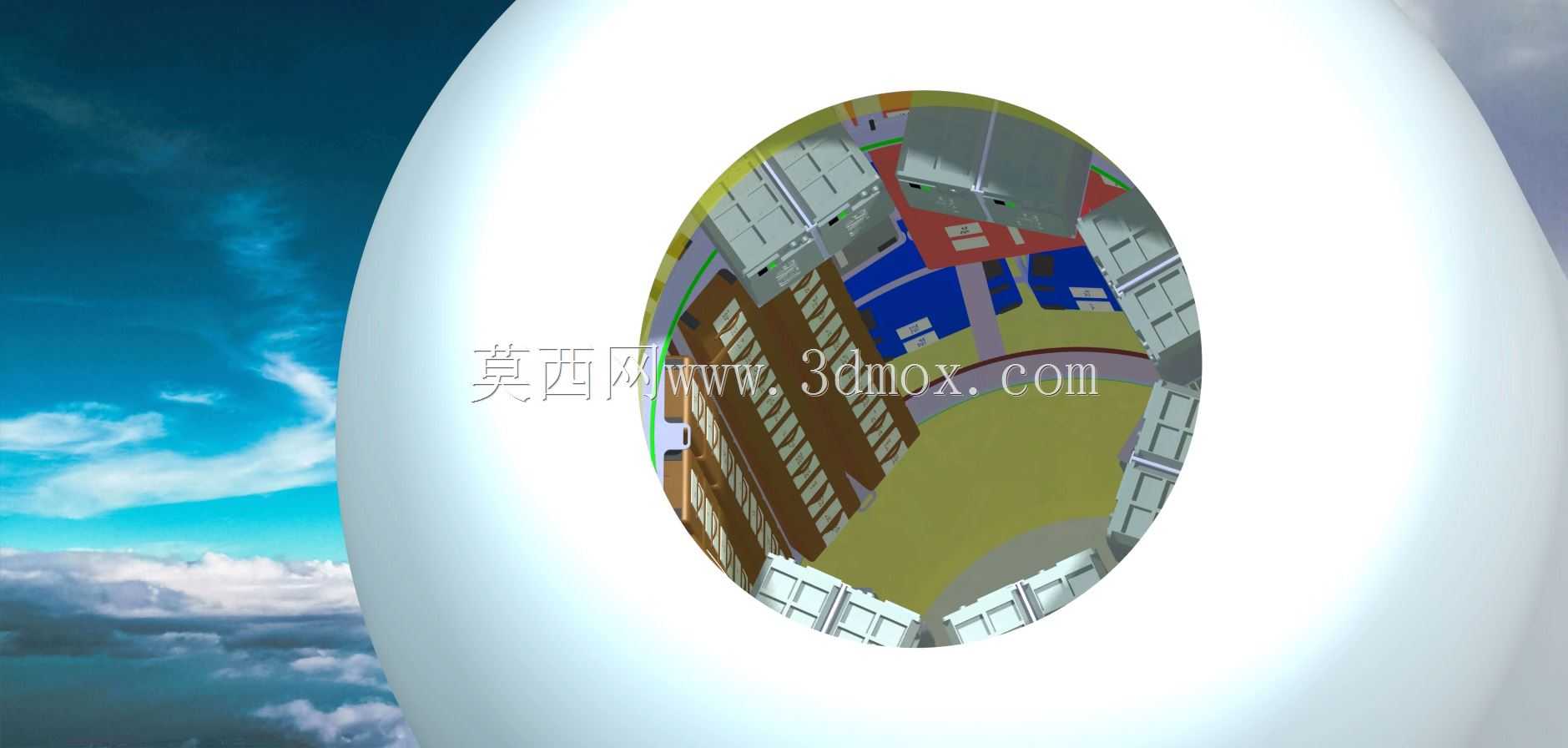

　　从安装边界来看，圆环框架两端通过回转支承连接到舱段的主承力桁条，支承座位置避开舱壁的密封焊缝与管路贯穿口，框架内部铺设轻量化蜂窝支撑板，板上预留通用T型安装槽，可适配不同尺寸的实验机柜与储物盒。舱段内壁不同颜色分区对应不同功能区域：红色区域配置应急生命保障设备与消防器材，航天员在任意转角位置都能快速触及；蓝色区域布置航电控制单元与通信终端，远离强电磁干扰的实验设备；黄色区域为储物缓冲层，填充软质固定带防止货箱在机动过程中漂浮；绿色区域集中布置生命科学实验柜，配套样本冷藏、微生物培养等设备，相邻框架之间留出贯通整个舱段的轴向通道，通道宽度满足两名航天员身着舱外航天服便携设备错身通行。

　　设计过程中优先校核了圆环转动的极限包络，在三维布局里模拟每一组圆环从0度到360度回转的全行程，逐一排查框架上突出的设备边角、外接接头与对面固定设备的最小间隙，所有运动间隙在热变形最坏工况下仍保留足够余量。针对电气故障工况，框架上的存储货箱均设置手动快拆锁扣，即使回转驱动机构断电锁死，航天员也可以直接从当前可达位置取出应急医疗物资、维修工具与生命保障耗材，不会因为机构失效阻断应急物资取用路径。环形布局相比传统沿舱壁单向固定机柜的方案，充分利用了圆柱舱段横截面的周向空间，在相同舱体直径下提升了有效载荷装载量，同时转动维护的设计减少了航天员在微重力环境下挪动大型设备的操作强度，适配月球门户长期无人值守、周期性有人访问的任务模式，舱段对接端面的接口位置与圆环框架完全错开，不影响后续与登月舱、转移飞行器的对接装配。
