新能源汽车超级充电器金属端盖结构设计

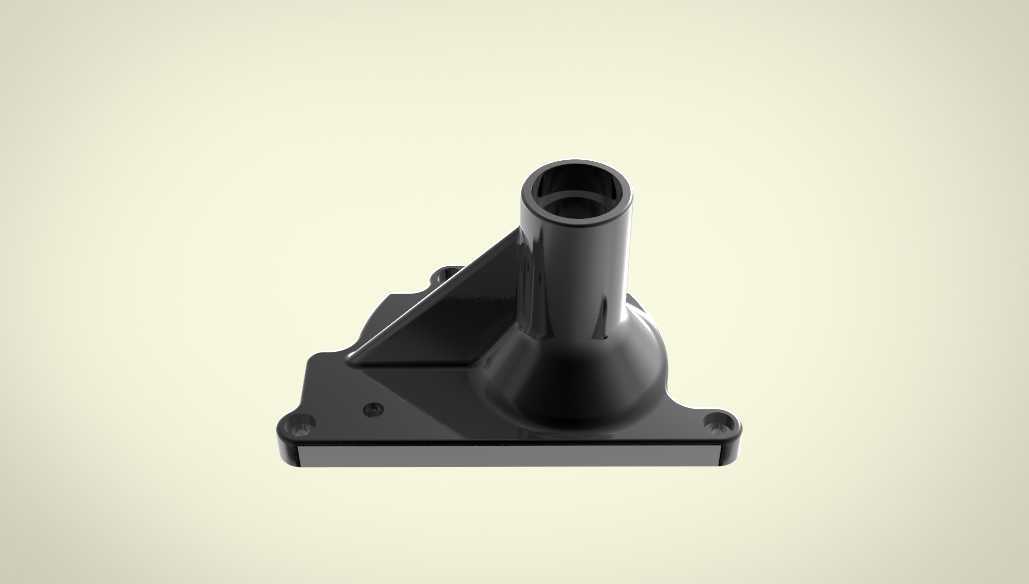

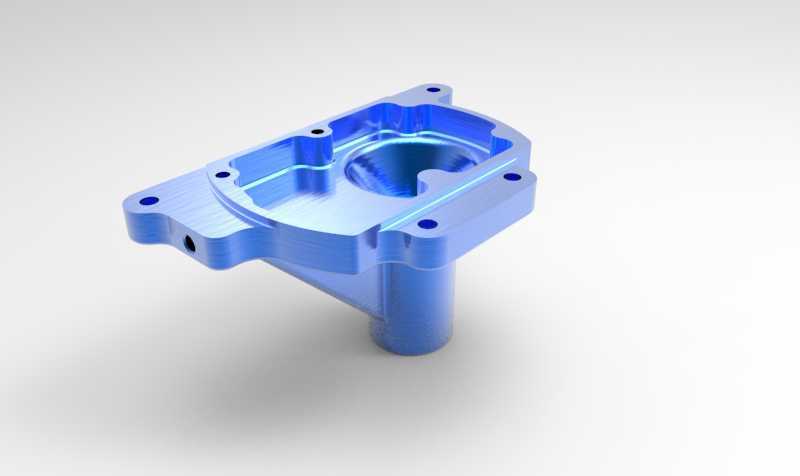

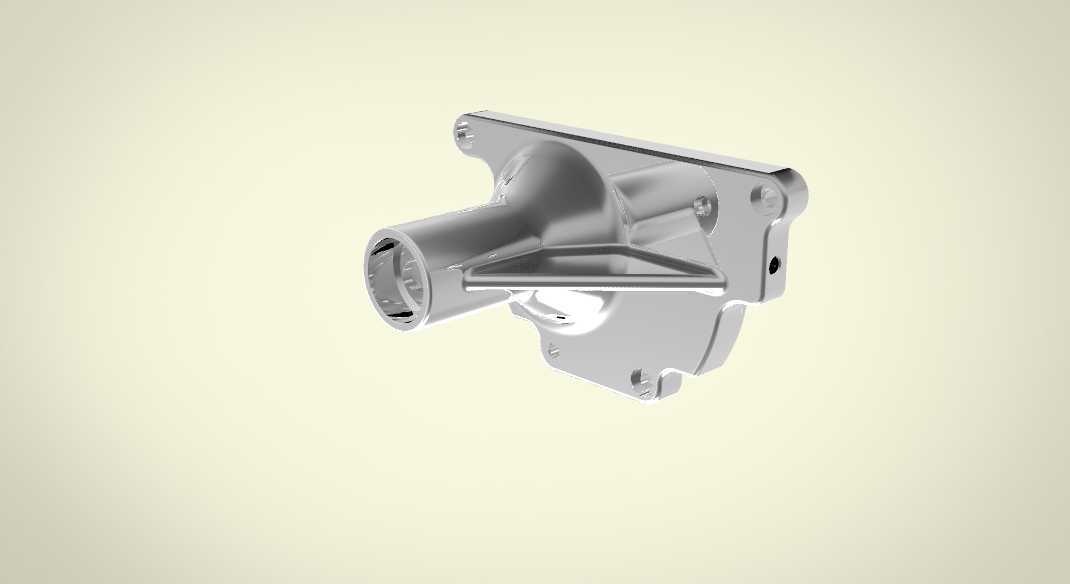

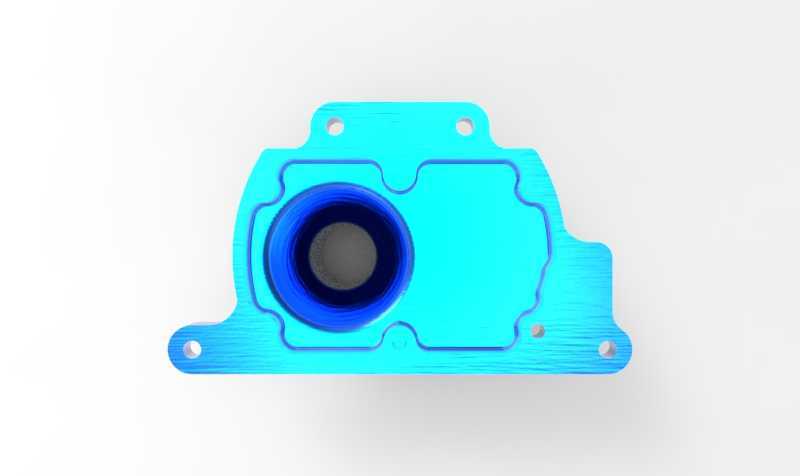

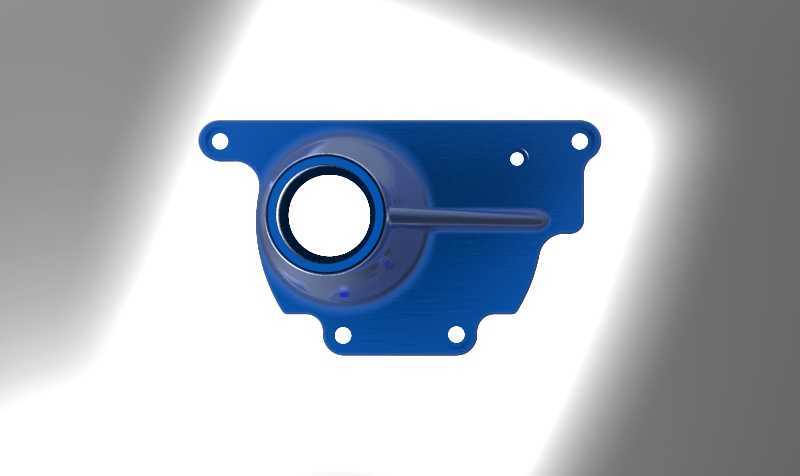

这款金属端盖是新能源充电设备核心防护构件，主要适配大功率超级充电场景下的充电模块腔体密封需求，在户外露天充电站、商用快充桩、车载移动充电设备等场景中承担腔体隔离、结构支撑与接口定位作用。从结构设计逻辑来看，主体采用一体化铣削成型思路，规避多件拼接带来的密封失效风险，腔体内部预留的环形凸台用于嵌装密封胶圈，可实现IP67级防护效果，阻挡雨水、粉尘进入充电核心电路区域，避免高压环境下的绝缘故障。端盖侧面延伸的柱状结构是线缆穿装通道，内部做了阶梯孔设计，可适配不同线径的高压动力线缆，孔位末端预留的卡簧槽用于固定线缆密封格兰头，防止线缆拉扯导致的密封松脱。周边分布的带沉头安装孔位，对应充电模块壳体上的M4螺纹安装柱，沉头深度严格匹配内六角圆柱头螺钉的头部尺寸，安装后螺钉端面不突出盖体表面，避免后续装配时与外围防护壳产生干涉。盖体边缘的异形法兰轮廓并非随意设计，是完全匹配充电模块内部电路板、功率元件的排布边界做的避让设计，既最大化压缩整体占用空间，又能保证盖体内壁与内部高压元件保留3mm以上的电气安全间隙，防止高压爬电风险。腔体内部的弧形导流槽结构，可在极端凝露场景下将渗入的微量冷凝水引导至预设的排水孔位排出，避免积液浸泡电路元件。从安装边界来看，盖体整体最大外轮廓尺寸控制在120mm*80mm范围内，柱状通道突出法兰面的高度为45mm，安装时仅需在设备壳体上开出对应尺寸的法兰避让孔，即可完成嵌装，不需要额外调整周边元件的排布位置。盖体表面做了硬质阳极氧化处理，在提升金属表面耐磨性能的同时，形成均匀的绝缘氧化层，进一步降低高压接触风险，边角位置全部做了R2-R3的圆角过渡，既避免加工过程中的应力集中导致零件变形，也能防止装配运维时尖锐边角划伤操作人员。
