通用保持架深沟球轴承结构设计

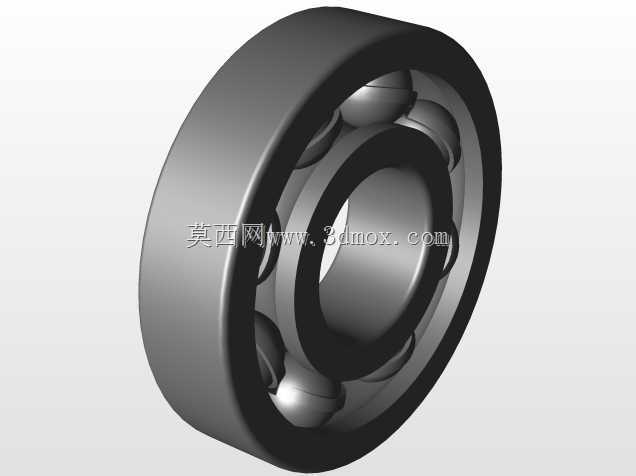

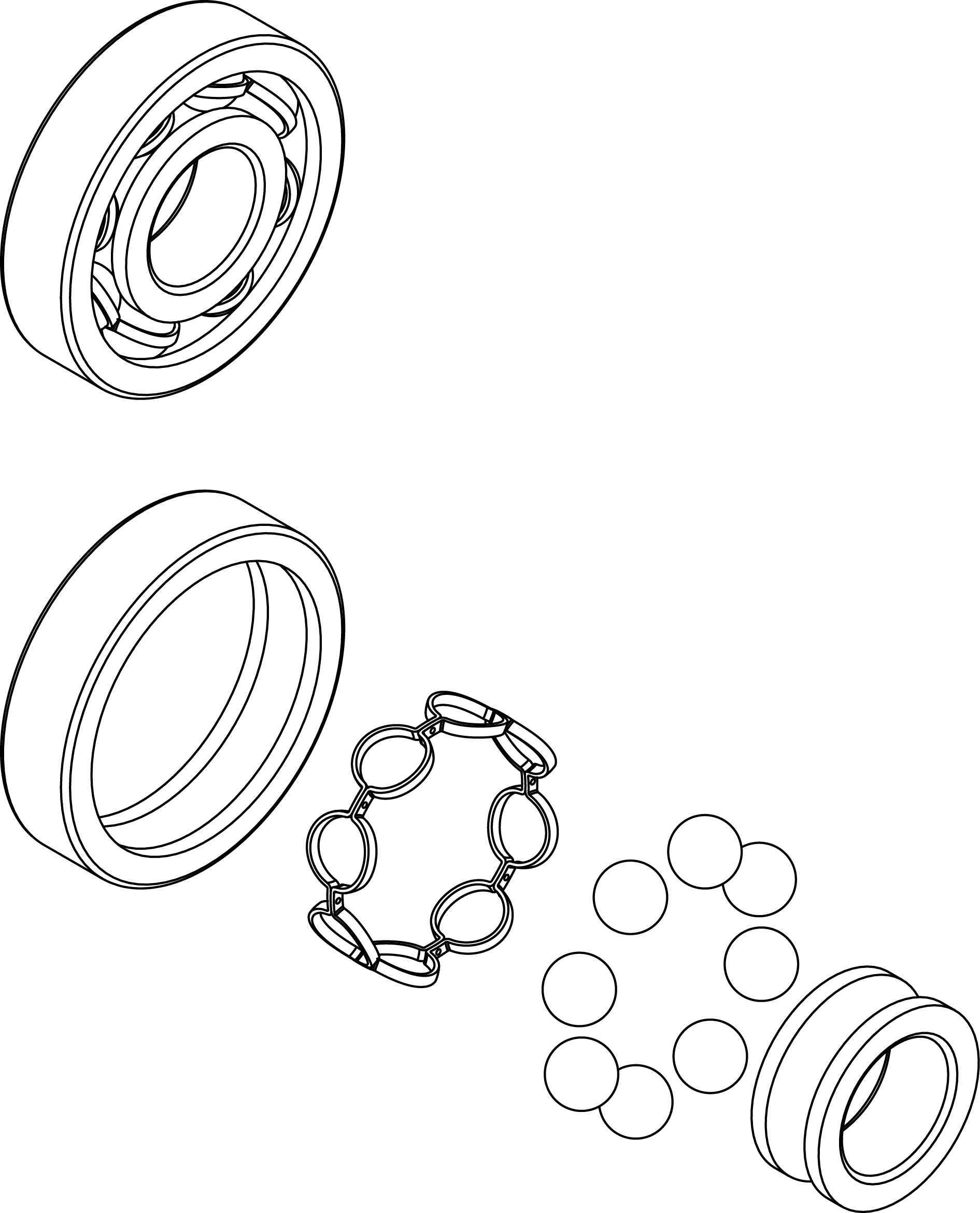

深沟球轴承作为旋转支承场景中应用最广泛的滚动轴承品类，其核心功能是在降低轴系旋转摩擦阻力的同时，承受径向载荷与一定比例的轴向载荷，广泛覆盖从民用家电、普通传动设备到航空航天辅助传动机构、汽车底盘与动力总成辅件等多类场景。本次设计的带实体保持架结构的通用深沟球轴承，在结构设计阶段优先考虑了不同安装工况下的适配性，保持架采用浪形冲压铆合结构，能够将滚动体均匀分隔在滚道圆周方向，避免滚动体在运转过程中发生相互摩擦、碰撞，同时引导滚动体在滚道内稳定运转，在非承载区对滚动体提供可靠的兜孔约束，降低滚动体的歪斜与窜动风险。

从安装边界来看，该类轴承的内圈与轴采用过盈配合安装，外圈与轴承座孔多采用过渡或间隙配合，设计时严格控制了内圈外径、外圈内径的滚道曲率半径，保证滚动体与滚道的接触角处于合理区间，既保证额定动载荷满足常规传动需求，又避免接触应力过大导致的早期点蚀失效。保持架的兜孔间隙经过反复校核，既不会因为间隙过小卡滞滚动体，也不会因为间隙过大导致滚动体运转时产生额外的冲击噪音。

在实际设备应用中，这类轴承常被布置在电机输出端、变速箱中间轴、输送机托辊、航空仪表传动机构等位置，不同应用场景下对轴承的径向游隙有不同要求，设计时预留了游隙调整的结构余量，可根据实际装配需求选配不同游隙组别的配套零件。轴承的密封结构可根据使用场景选配，开式结构适用于有定期润滑维护的闭式传动箱体内，带防尘盖或密封圈的结构则可用于无额外润滑条件的外露安装位置，防止外界粉尘、水汽进入滚道内部破坏润滑脂性能。

设计过程中对套圈的挡边高度也做了优化，既保证滚动体在承受轴向载荷时不会从滚道脱出，又尽可能降低挡边与保持架的摩擦接触面积，减少运转过程中的发热损耗。滚动体采用高精度钢球，圆度与表面粗糙度均满足通用传动级的精度要求，能够保证轴系在额定转速下的运转平稳性，降低旋转过程中的振动与噪声传递，适配对运转平顺性有一定要求的传动场景。
