航空用承力连接起落架结构件

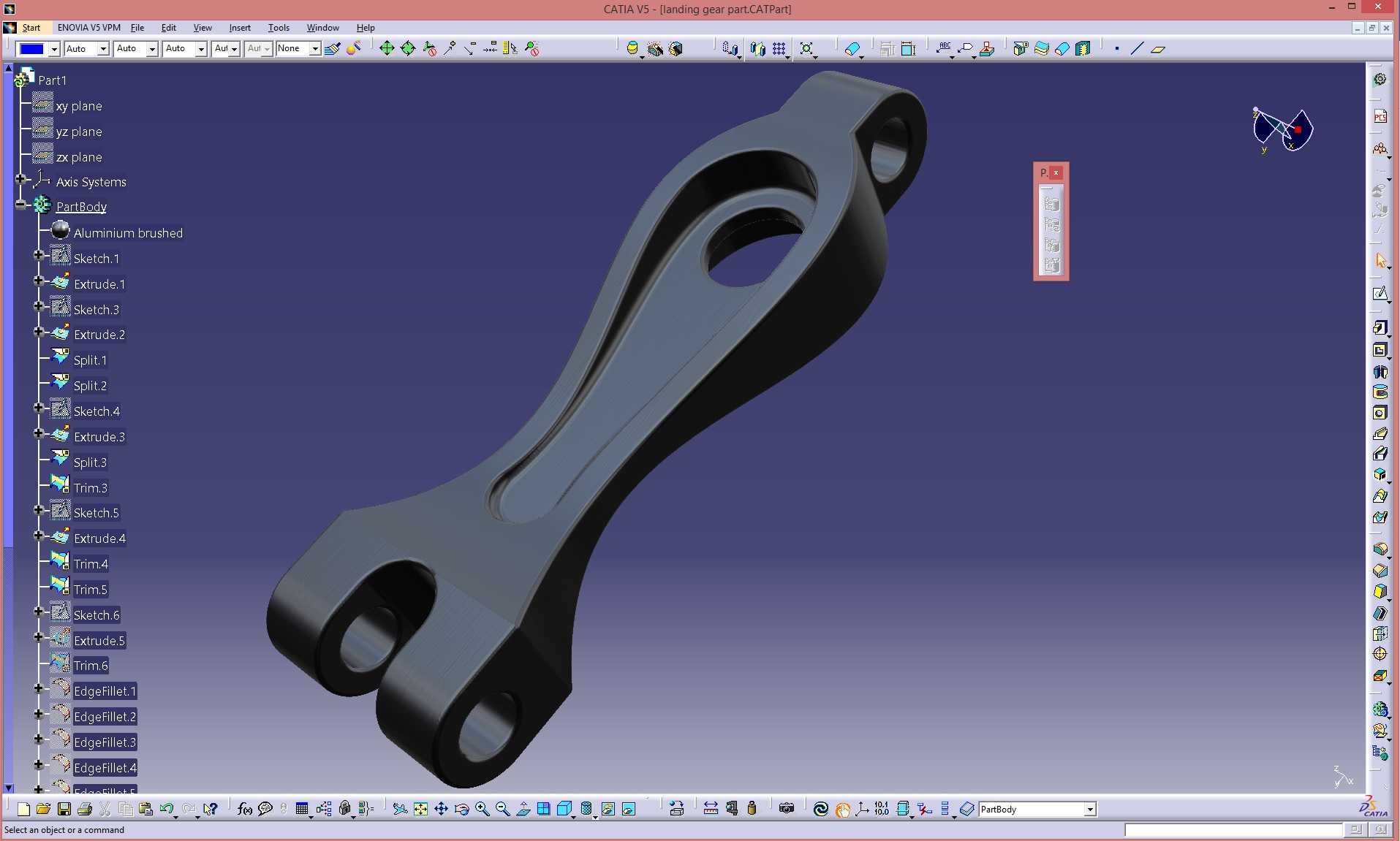

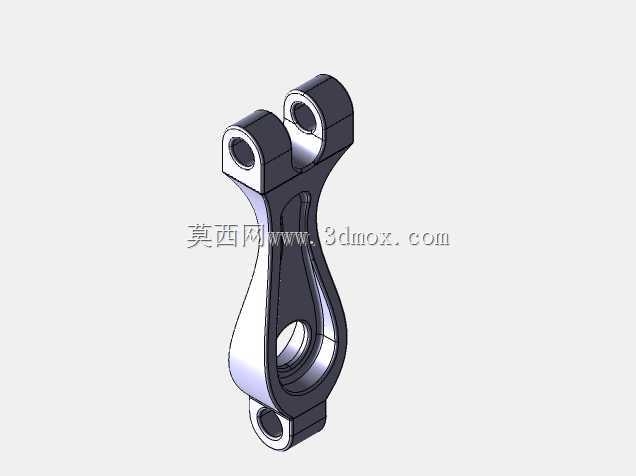

该构件作为起落架系统中的核心承力连接部件，主要应用于轻型通航飞机、小型无人机的起落架载荷传递路径中，承担着陆冲击载荷、地面滑跑颠簸载荷以及停机状态下的机身静载荷传递作用，是连接起落架缓冲支柱与机轮安装摇臂、或是连接起落架收放机构与机身承力框的关键受力零件。从结构功能来看，该零件共设置四处安装连接位：上端两处同轴铰接孔用于与机身侧的安装支座铰接，作为起落架摆动收放的旋转支点，孔位内预设衬套安装余量，可配合自润滑衬套降低铰接磨损，适配反复收放动作的转动需求；下端大尺寸通孔用于连接缓冲器外筒或是轮轴安装座，是着陆冲击载荷传入构件的主要受力位置，孔周做加厚凸台设计，分散孔边应力集中；最下端的小型铰接孔用于连接起落架收放作动筒的输出端，传递收放动作的推拉力，带动整个起落架完成收放转动。设计过程中优先遵循等强度设计思路，构件主体采用流线型变截面设计，在载荷传递路径上的主受力区域保留足够的截面厚度，非受力区域做减重挖除处理，在保证结构强度、刚度满足着陆工况1.5倍安全系数要求的前提下，尽可能降低构件自身重量，适配航空产品对减重的严苛要求。外形轮廓上，构件整体呈长条形异形结构，主体宽度沿载荷传递方向渐变，所有棱边均做圆角过渡处理，避免尖锐边角造成的应力集中，同时减少装配过程中对操作人员、相邻管线的剐蹭风险。安装边界方面，上端两铰接孔的中心距、孔轴线平行度均按照航空构件通用公差要求设计，可直接适配对应规格的铰接销轴与安装支座，无需额外修配；下端大孔的端面预留缓冲器安装贴合面，平面度满足密封安装要求，可保证缓冲器连接后的同轴度，避免偏载造成的缓冲器卡滞；作动筒连接孔的位置按照收放机构的运动行程校核，保证起落架收放过程中构件与周边结构、液压管线无运动干涉。实际应用中，该构件可配合不同阻尼规格的缓冲器，适配不同起飞重量的轻型飞行器，在草地跑道、硬化跑道等不同起降场景下，均能稳定传递载荷，不会出现局部应力超限导致的结构变形或断裂问题。建模过程中对所有受力截面做了有限元应力校核，在最大着陆冲击载荷下，构件最大应力出现在上下孔位的连接过渡区域，应力值低于航空常用铝合金材料的屈服强度，满足长期使用的疲劳强度要求。
