四旋翼无人机机架轻量化结构设计

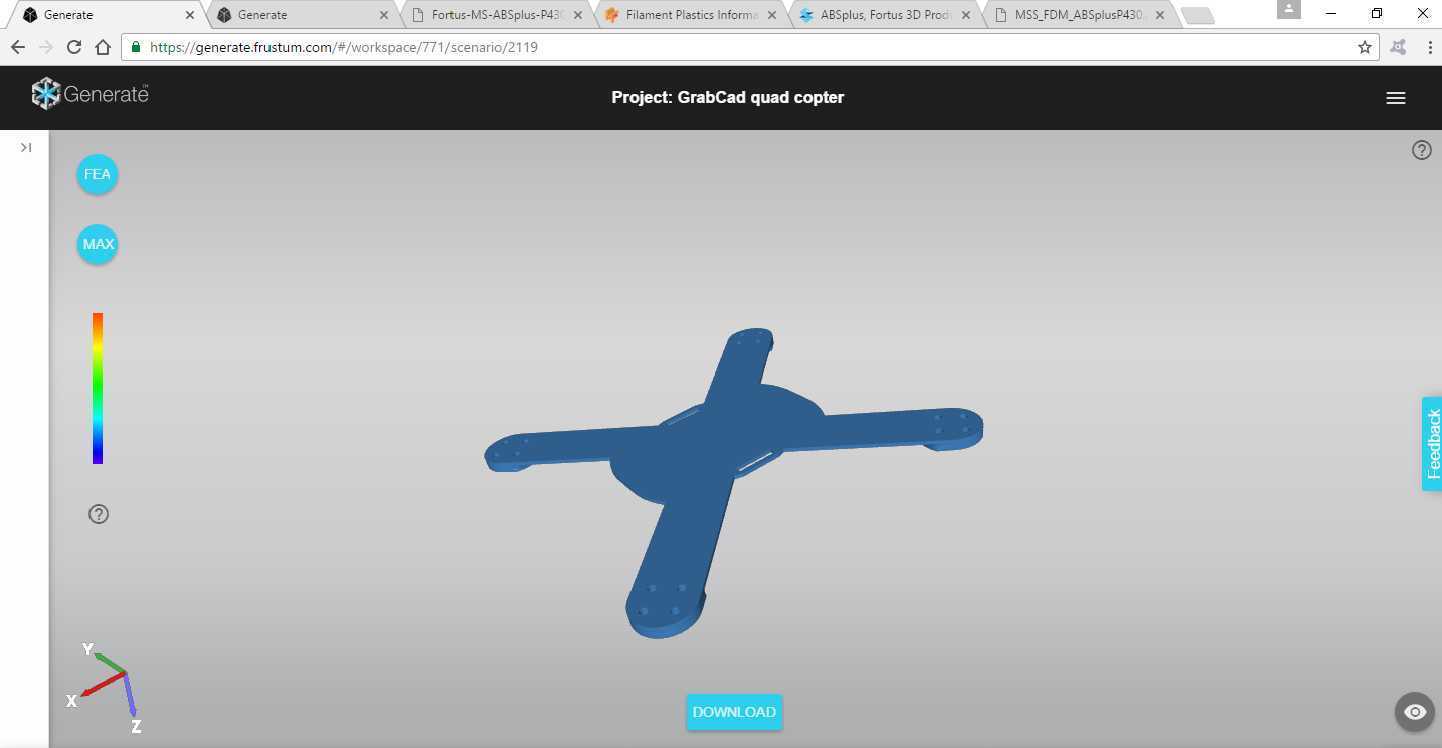

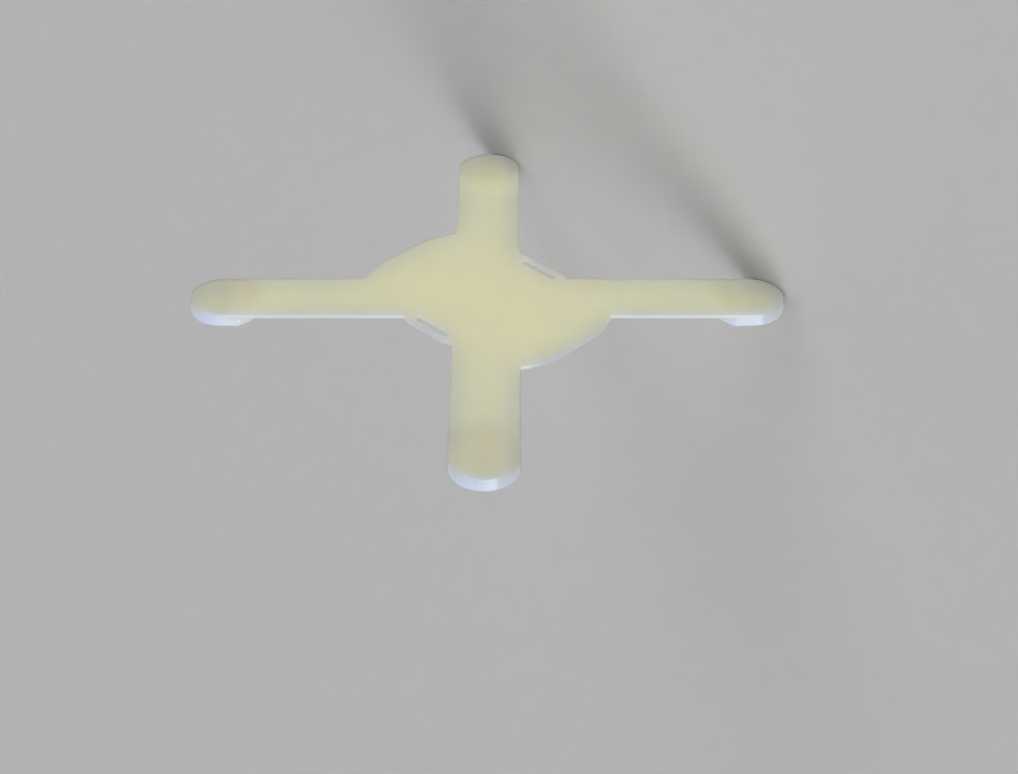

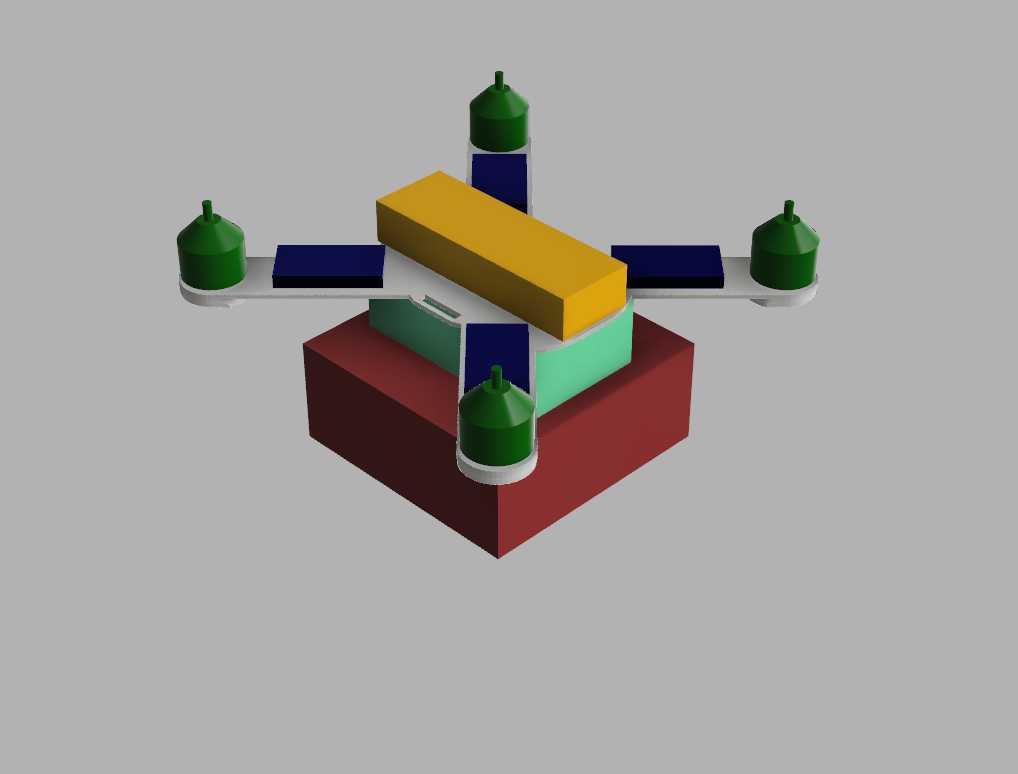

该结构为四旋翼飞行平台的核心承载机架，主要面向小型消费级、教学实验类低空飞行场景，可搭载轻量型传感模块、微型拍摄单元完成近距空中数据采集、教学演示验证等任务，适配常规无刷动力套装的安装需求，兼顾结构强度与自重控制的平衡。设计过程中优先考虑承载效率，在保证电机安装位、机身载荷区结构刚度的前提下，通过拓扑优化思路削减非受力区域的材料冗余，让整体框架在有限自重下获得足够的抗形变能力，可抵消飞行过程中旋翼转动带来的持续振动与瞬时机动载荷。机架的四个旋翼安装臂采用对称式布局，每个臂端预留标准电机安装定位面，可适配常规22系列、23系列小型无刷电机的安装孔位，安装臂与中心载荷区采用一体化衔接结构，减少装配拼接带来的应力集中风险；中心区域分为上下两层承载空间，下层可放置飞行控制板、电调等核心电子元件，上层可拓展搭载电池、任务载荷模块，侧面预留的槽位专门用于尼龙粘扣穿设，可快速完成电池、载荷的捆绑固定，无需额外设计复杂的快拆夹具，降低装配复杂度与结构自重。设计阶段通过静态力学仿真验证结构受力表现，按照2倍安全系数校核框架承载能力，确保在额定推力载荷下，机臂末端、中心载荷区的形变量控制在动力系统允许范围内，避免形变导致的旋翼动平衡偏移问题。机架整体外廓尺寸适配常规四旋翼飞行的动力匹配逻辑，旋翼间距可满足8-10寸螺旋桨的转动安全边界，不会出现桨叶打机身的问题；底部预留的支撑结构可保证起降过程中机身与地面的安全距离，避免搭载的电子元件直接触碰地面造成损坏。结构表面的安装平面均做平整化处理，保证电子元件、动力部件安装时的贴合度，减少振动传递过程中的松动风险，所有受力转角位置均做圆弧过渡处理，避免应力集中导致的结构断裂问题，适配熔融沉积成型的加工工艺特性，无需额外添加支撑即可完成整体加工，降低加工过程的材料损耗与后处理工作量。
