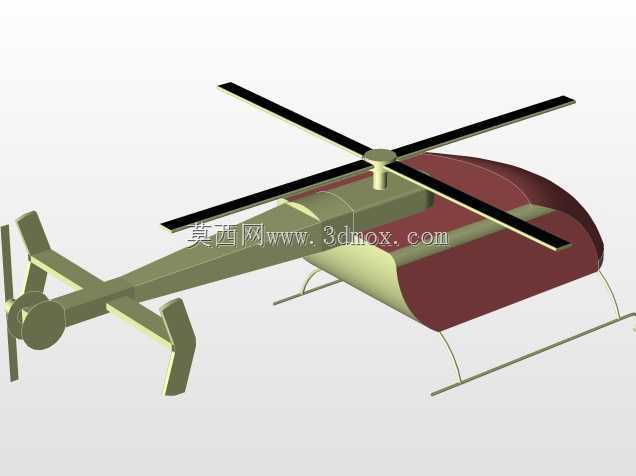

阿帕奇风格直升机外形结构三维设计

该直升机模型围绕低空通用作业场景的使用需求搭建结构框架，在外形设计阶段优先匹配低空飞行的气动布局逻辑，主旋翼采用四叶对称布置方案，桨叶长度与机身宽度的比例经过反复校核，既保证旋翼旋转时的扫掠范围不会与尾梁、起落架产生干涉，也能在常规起降姿态下预留足够的离地安全间隙。机身主体采用流线型曲面过渡设计，机头段做收窄处理来降低飞行过程中的正面风阻，座舱区域的曲面弧度兼顾了内部驾乘空间的预留与外部气动减阻需求，机身侧面的蒙皮分块完全按照实际钣金加工的拆分逻辑设计，每一块蒙皮的拼接边界都预留了标准连接件的安装位，可直接对接后续的结构细化与加工出图流程。尾梁部分采用等截面渐变的结构形式，从机身尾部向后逐步收窄，尾桨布置在尾梁末端的侧方位置，与主旋翼的旋转平面保持垂直错位，避免气流干扰影响飞行姿态控制，尾翼的安定面角度经过多轮姿态模拟调整，能在不同飞行速度下提供足够的航向稳定性。起落架采用滑橇式结构设计，两根平行的滑橇梁通过支撑臂与机身底部连接，支撑臂的倾斜角度经过受力校核，可在硬着陆场景下分散冲击载荷，滑橇的底面保持水平，能在平整硬质地面、临时野外起降点稳定停靠，滑橇与机身底部的预留间隙满足常规维护作业的操作空间需求，不需要额外架高设备就能完成底部机件的检查与拆装。整个建模过程采用线框到实体的递进设计逻辑，先通过空间线框搭建全机的尺寸基准框架，确定各部件的相对位置与安装边界，再基于线框生成曲面并缝合为实体，所有零件的装配关系完全按照实际航空器的装配逻辑设置，旋翼的旋转轴、尾桨的传动路径、机身各段的连接节点都做了结构预留，既可以作为航空专业教学的演示模型，也能作为同类型直升机改型设计的基础框架，配合后续的细节补充就能直接用于方案验证阶段的模拟分析。
