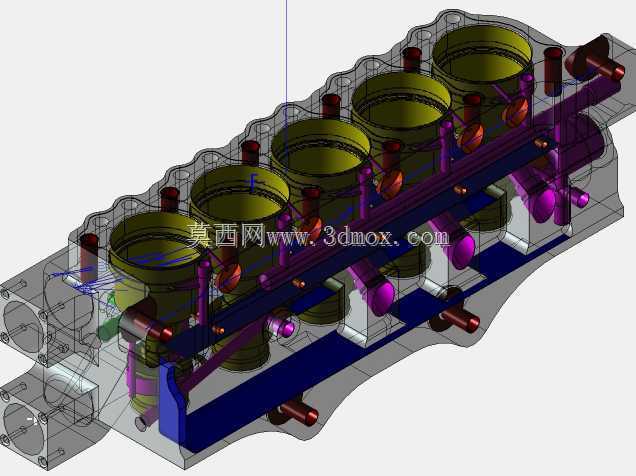

直列五缸发动机缸体内部结构三维数模

该模型呈现的是直列五缸内燃机的缸体总成结构，这类动力单元常搭载在中高端乘用车、轻型商用车以及部分特种工程作业车辆上，相比常见的四缸机型拥有更平顺的动力输出曲线，相比六缸机型又能在布置空间上获得更紧凑的优势，适配对动力储备和机舱空间都有明确要求的整车开发场景。从结构设计来看，模型完整还原了缸体内部的冷却水套走向、主油道布置、气缸筒安装定位结构，以及缸盖结合面的螺栓孔位分布，水套采用环绕式流道设计，能够在发动机运转时为每个气缸筒提供均匀的冷却介质通路，避免局部过热导致的缸筒变形、活塞拉缸等故障；主油道沿缸体长度方向贯通布置，分油道直接通向各主轴瓦座、凸轮轴安装位以及活塞冷却喷嘴位置，保证各摩擦副在高转速工况下能获得持续的压力润滑。设计过程中充分考虑了安装边界的约束，缸体两侧预留了发动机悬置的安装凸台，凸台位置经过载荷分布校核，能够承载整机运转时的扭转振动与冲击载荷；前端面预留了正时机构、水泵、机油泵的安装定位止口与螺栓孔，后端面匹配飞轮壳与变速器的连接接口，所有安装孔位的同轴度、平面度公差都在模型中做了对应结构体现，方便后续做装配干涉检查。缸体下部的曲轴箱采用龙门式结构设计，相比平分式结构拥有更高的整体刚度，能够承受更高的爆发压力，适配涡轮增压版本的动力升级需求；气缸筒采用可更换的湿式缸套设计，缸套与水套之间的密封环槽结构清晰，后期维护时可单独更换缸套，无需整体更换缸体，降低全生命周期的使用成本。模型还还原了缸体内部的加强筋布置，筋条走向沿着缸体受力方向分布，在不额外增加过多壁厚的前提下提升缸体的模态频率，避免运转过程中出现共振问题；各工艺孔、堵盖的安装位置也做了完整呈现，能够直接用于后续的铸造工艺仿真、加工工艺路径编排工作，也可作为教学场景中讲解内燃机结构的直观演示素材，帮助从业者理解多缸发动机缸体的油路、水路布置逻辑与结构设计要点。
