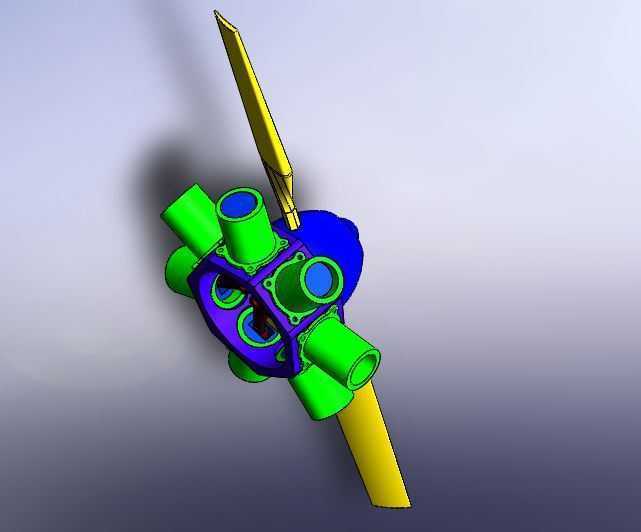

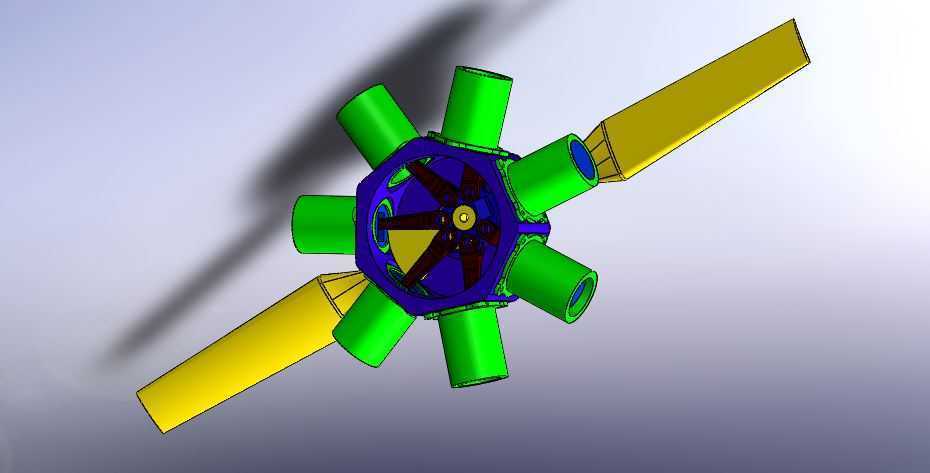

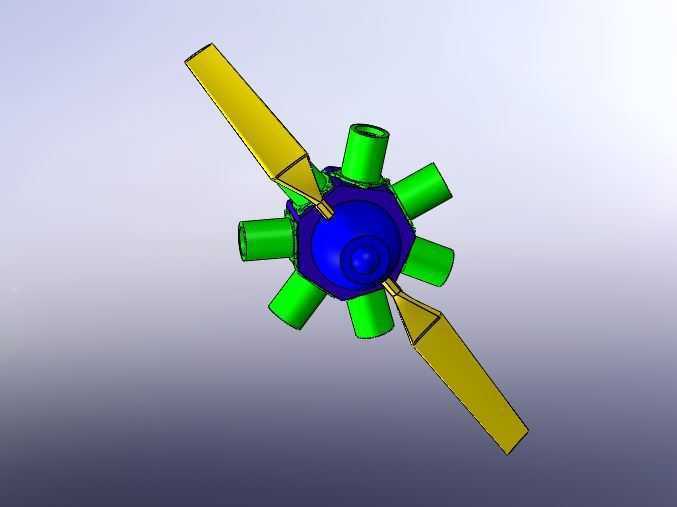

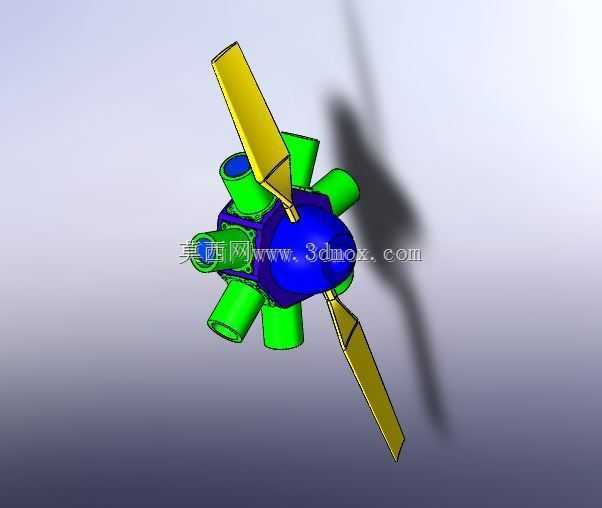

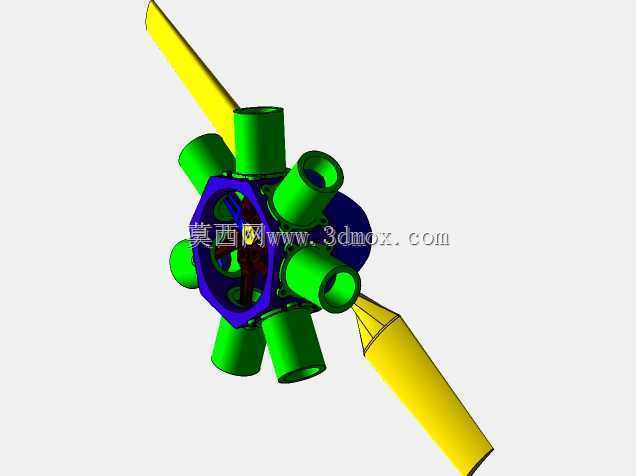

七缸星型布局内燃机结构设计方案

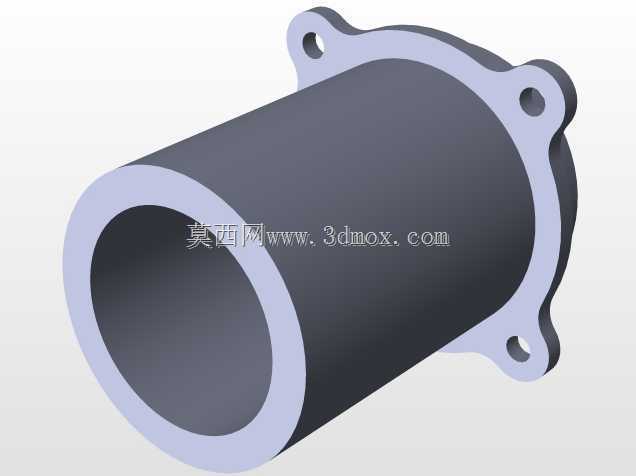

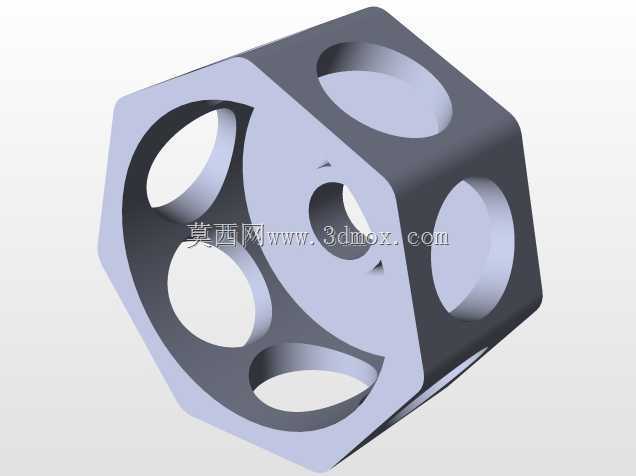

这款七缸星型布局内燃机，最初的设计定位是面向小型航空模型、轻型无人旋翼机这类对动力单元功率密度、径向尺寸有严苛要求的应用场景，区别于直列、V型缸体布局，星型结构的核心优势在于能在极小的轴向安装空间内，集成更多气缸数量，同时保证曲轴受力的周向均匀性，降低单缸做功时的曲轴冲击载荷。从结构设计逻辑来看，七个气缸沿曲轴中心呈等角度周向排布，相邻气缸的夹角经过精确计算，能够保证各缸点火顺序的间隔均匀，避免动力输出出现明显的扭矩波动，缸体与中心曲轴箱的连接采用一体式法兰定位结构，每个气缸的安装止口都做了同轴度公差约束，保证活塞往复运动时的直线度，减少偏磨带来的功率损耗。在实际使用场景中，这类小排量多缸星型内燃机，相比同排量单缸两冲程发动机，运转平顺性有质的提升，不需要额外加装大质量的平衡飞轮就能获得稳定的怠速表现，很适合对振动敏感的小型航拍无人机、像真航模使用，同时周向排布的气缸天然具备更好的风冷散热条件，飞行过程中迎面气流可以直接扫过每一个气缸的散热鳍片，不需要额外设计复杂的水冷管路、散热腔室，能大幅降低动力系统的整体重量。设计过程中对安装边界做了明确的约束，轴向总长度控制在适配小型航模机头整流罩的范围内，径向最大尺寸不超过常规120级航模发动机的安装直径，曲轴输出端的安装接口兼容市面上主流的航模螺旋桨桨座规格，不需要额外制作转接法兰就能直接完成装配。缸体内部的配气结构采用简化的顶置气门设计，减少了复杂的配气传动零件数量，降低日常维护的难度，同时每个气缸的进排气道都做了流线型修整，减少进气阻力，提升充气效率。曲轴的配重块经过动平衡校准，在额定转速区间内运转时，整机振动幅值控制在航飞设备可接受的范围内，不会对机载的精密电子元件造成共振损伤。润滑系统采用飞溅润滑与油脂润滑结合的方式，不需要额外配置外置机油泵，简化了外围附属结构，进一步压缩了动力单元的整体重量，很适合轻量化要求高的小型动力场景使用。
