航空用双铰接式支架连接结构

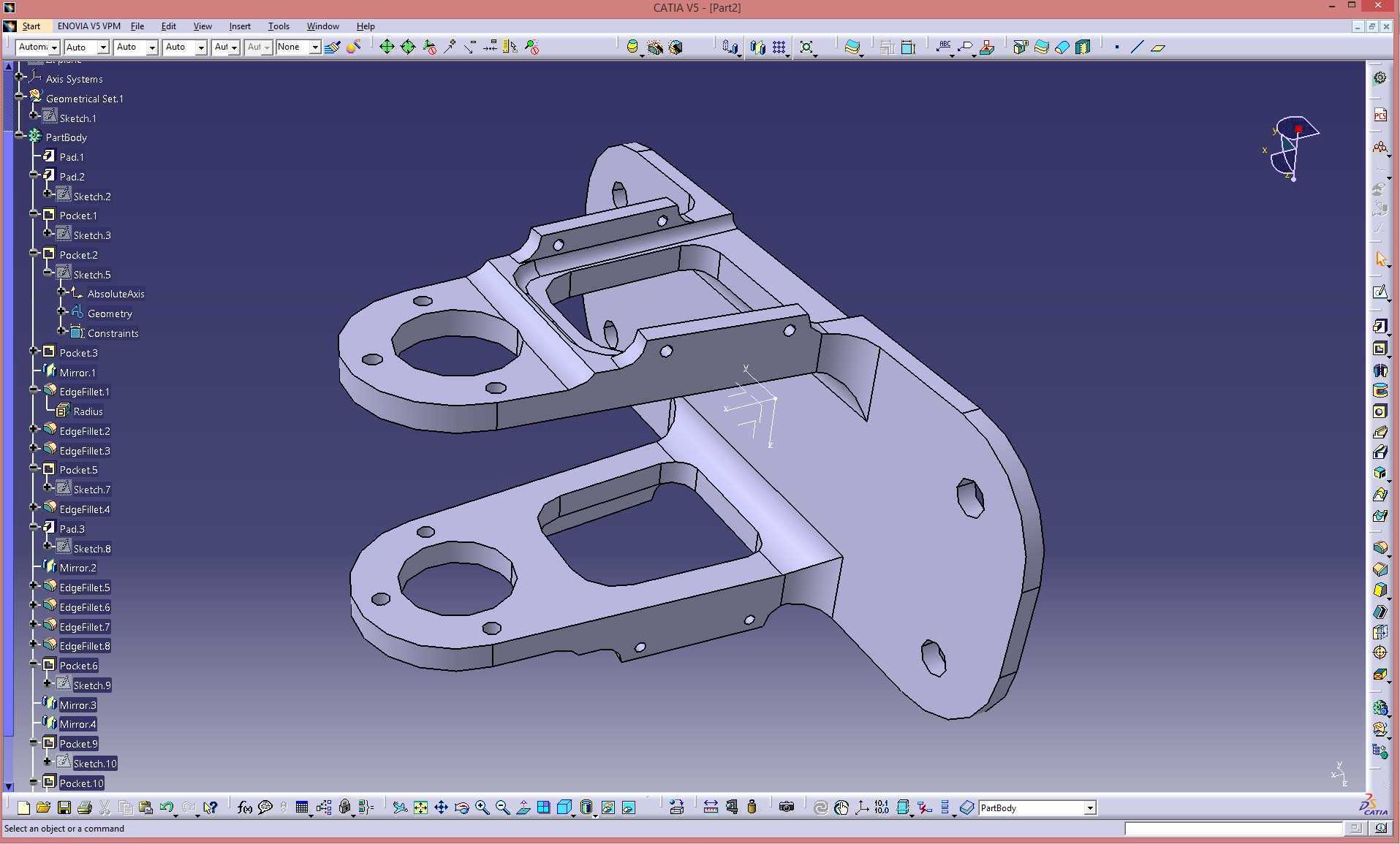

该结构件属于航空机载系统的承力连接部件，主要应用于飞机机身与机载附属构件的铰接安装场景，承担载荷传递、运动限位与安装定位的核心作用，在飞行过程中需承受交变气动载荷、机身振动带来的多向应力，同时要满足机载部件小范围角度调整的活动需求。从结构设计来看，整体采用一体化板式加双支耳的布局，右侧为整块安装基板，基板上预留三个沉头安装孔，用于通过紧固件与机身主承力框贴合固定，安装面做了平面度公差控制，保证装配后无附加安装应力；基板左侧延伸出两组平行的铰接支耳结构，每组支耳端部设计有同轴的铰接通孔，孔位周边做了加厚凸台处理，用于提升铰接部位的挤压强度，两组支耳之间预留了足够的避让空间，可适配对应铰接构件的摆动行程，避免运动过程中出现结构干涉。设计过程中优先考虑了航空构件的轻量化要求，在支耳的非承力区域开设了矩形减重槽，在保证整体结构刚度、强度满足载荷要求的前提下，尽可能削减构件自身重量，同时所有棱边均做了圆角过渡处理，避免应力集中导致的疲劳失效，铰接孔的内孔表面设计了较高的尺寸精度与粗糙度要求，保证与铰接销轴配合后转动顺畅无卡滞，同时减少长期往复摆动带来的磨损量。从安装边界来看，该构件安装后整体外伸长度控制在较小范围内，不会占用过多机身内部安装空间，双支耳的对称布局可保证载荷均匀传递到基板安装面，避免单侧受力带来的附加弯矩，构件的厚度尺寸经过多轮拓扑优化，在满足极限载荷下的变形量要求的同时，将材料利用率提升到较高水平。这类铰接支架在航空结构中应用广泛，除了机身与附属构件的连接，也可用于操纵系统的连杆铰接、舱门机构的连接定位等场景，设计时需要充分考虑不同工况下的载荷方向，对承力部位做针对性的加强处理，非承力区域做减重优化，同时要兼顾装配工艺性，保证安装过程中紧固件有足够的操作空间，后期维护时铰接部位的润滑、销轴更换有足够的操作余量。
