双轮式航空起落架结构三维设计

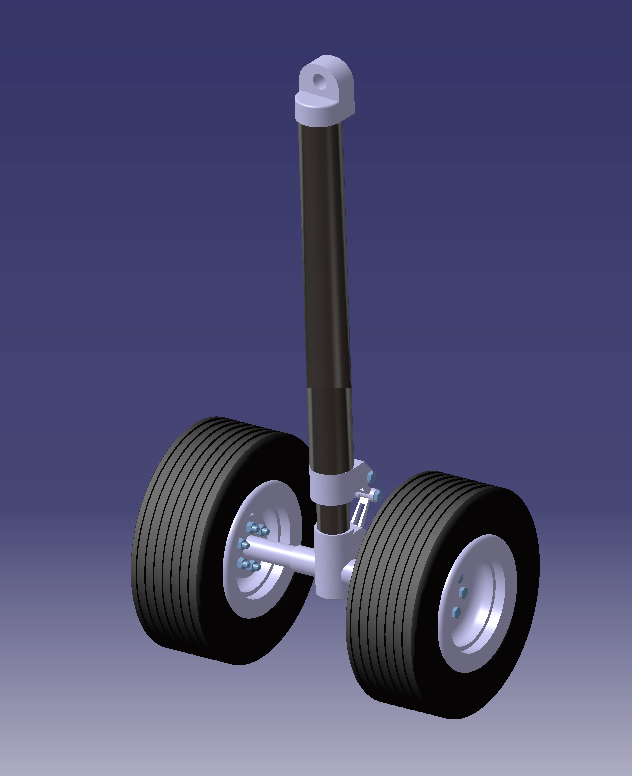

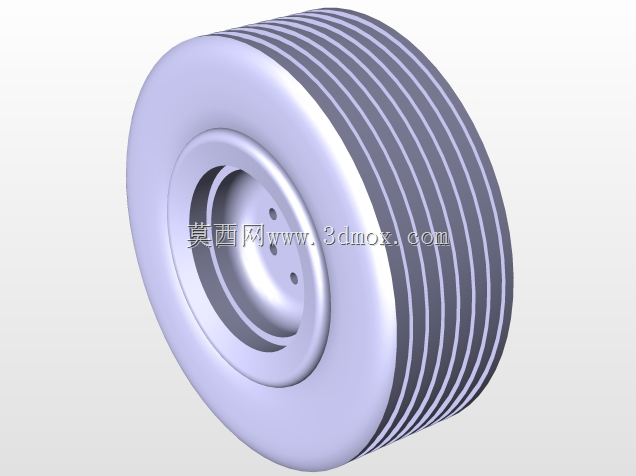

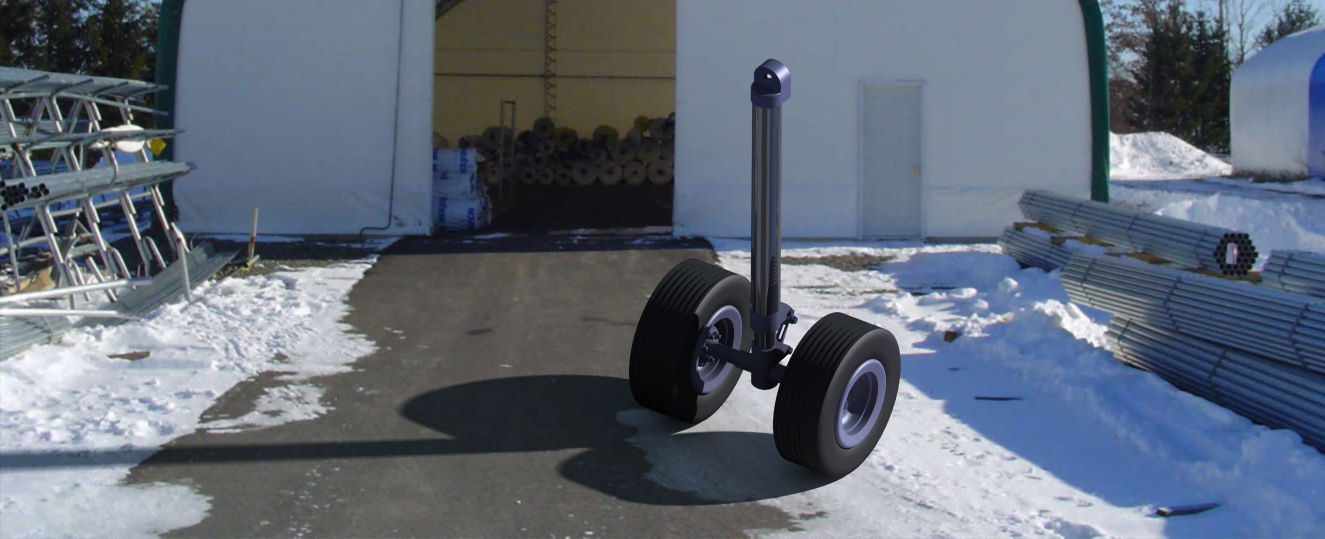

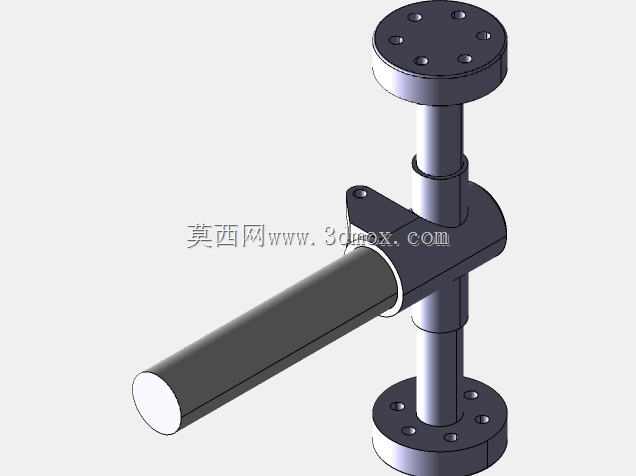

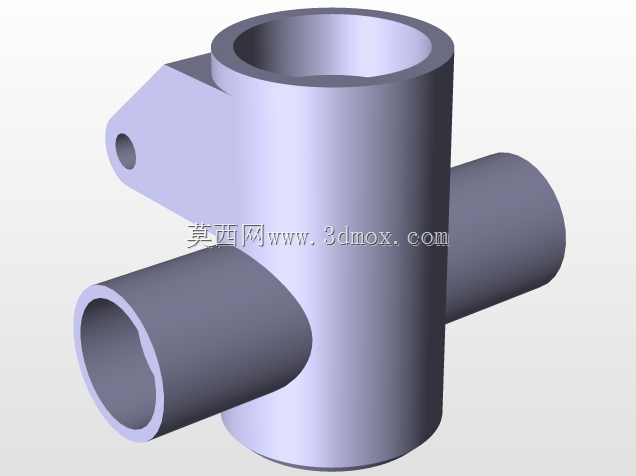

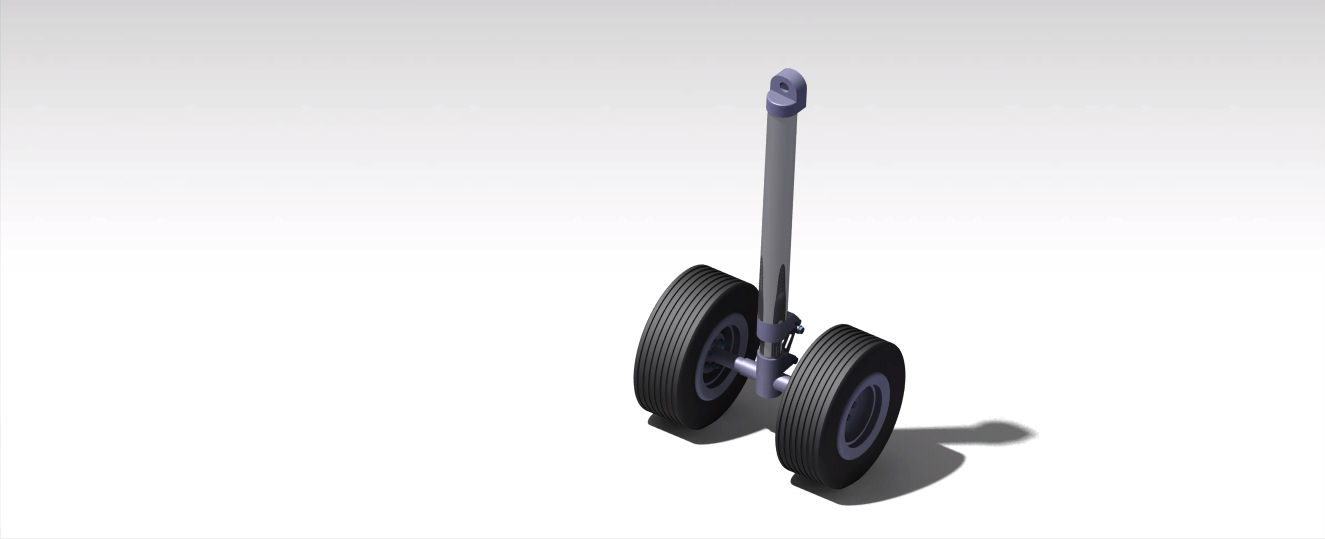

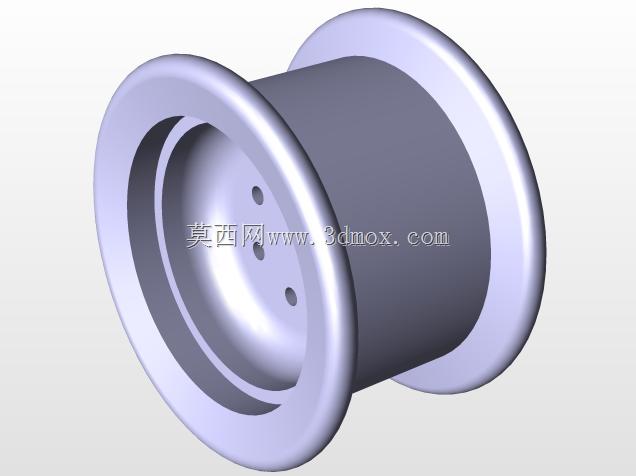

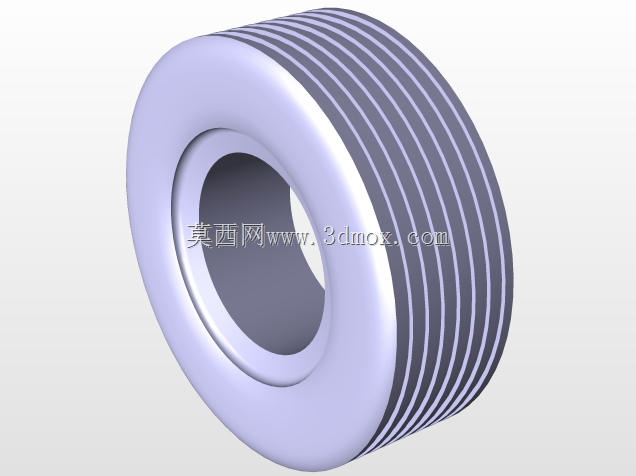

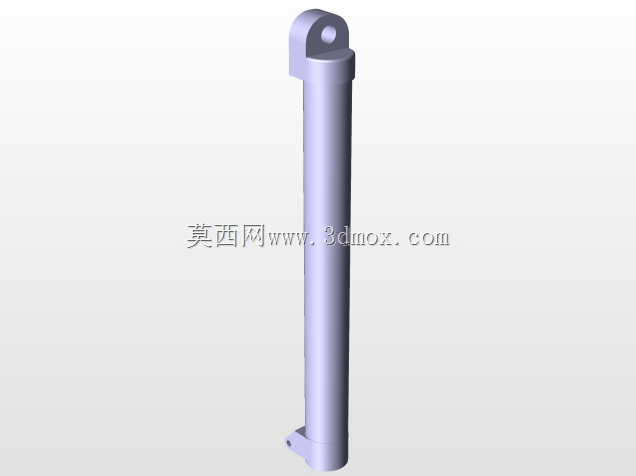

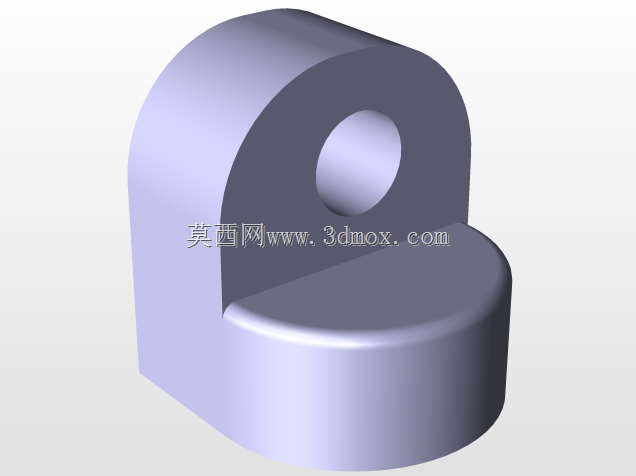

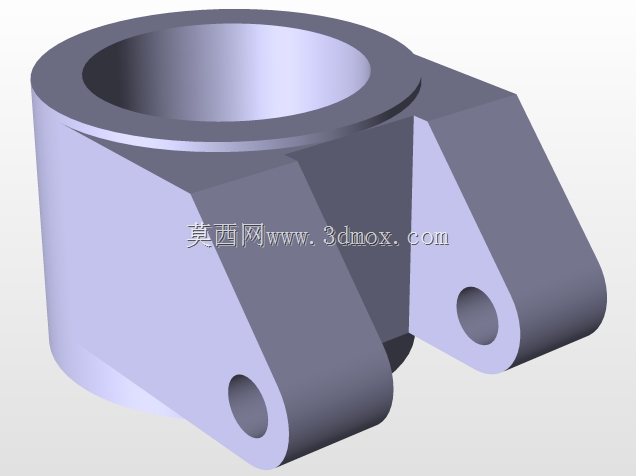

该起落架结构主要应用于固定翼飞行器的地面滑行、起降支撑阶段，承担飞行器在地面滑跑过程中的全部垂向载荷，同时吸收着陆瞬间的冲击能量，避免机身结构受硬着陆冲击产生形变损伤。从结构布局来看，整体采用单支柱双轮并列设计，支柱主体为承力筒式结构，上端设置铰接安装接口，可与机身起落架舱的铰接支座配合，实现收放动作的转动自由度，安装接口处预留了标准的铰接销孔位，孔位同轴度公差控制在行业常规装配要求范围内，可直接适配同量级机型的舱内安装边界。支柱中段集成了减震功能段，内部预留了油气减震腔的安装空间，外部轮廓做了流线型修型，减少收放过程中的气流扰动。下端的机轮安装轴采用双侧悬臂支撑结构，两个充气轮胎对称布置在支柱两侧，轮轴与支柱承力段采用刚性连接，可均匀分配两侧机轮承受的地面载荷，避免单侧轮组过载。双轮布局相比单轮结构，能有效降低机轮对跑道面的压强，适配更多等级的起降场地，同时在单轮出现爆胎等异常工况时，另一侧机轮仍可提供临时支撑，降低起降阶段的安全风险。设计过程中优先考虑了收放路径的空间避让，整体外轮廓尺寸严格控制在常规支线机型起落架舱的容纳边界内，支柱长度匹配机型起降时的离地间隙要求，保证飞行器在地面停机状态下机身保持水平姿态，机轮的轮距设置兼顾了地面滑行的转向稳定性与侧风工况下的抗侧翻能力。轮组部分预留了刹车组件的安装位，可适配盘式刹车结构的装配需求，轮毂与轮胎的配合尺寸符合航空机轮的通用装配标准，可直接匹配对应规格的航空轮胎。支柱表面的安装凸台均做了应力分散处理，避免应力集中导致的结构疲劳，所有铰接转动部位都预留了润滑脂加注通道的布置空间，满足日常维护的润滑需求。整体结构的受力路径清晰，着陆冲击载荷从机轮传递至轮轴，再经减震支柱缓冲后传递至上端铰接点，最终分散到机身承力框结构上，各段结构的截面尺寸均按照对应载荷量级做了等强度设计，在保证结构强度裕度的前提下尽可能控制整体重量，符合航空部件轻量化的设计原则。
