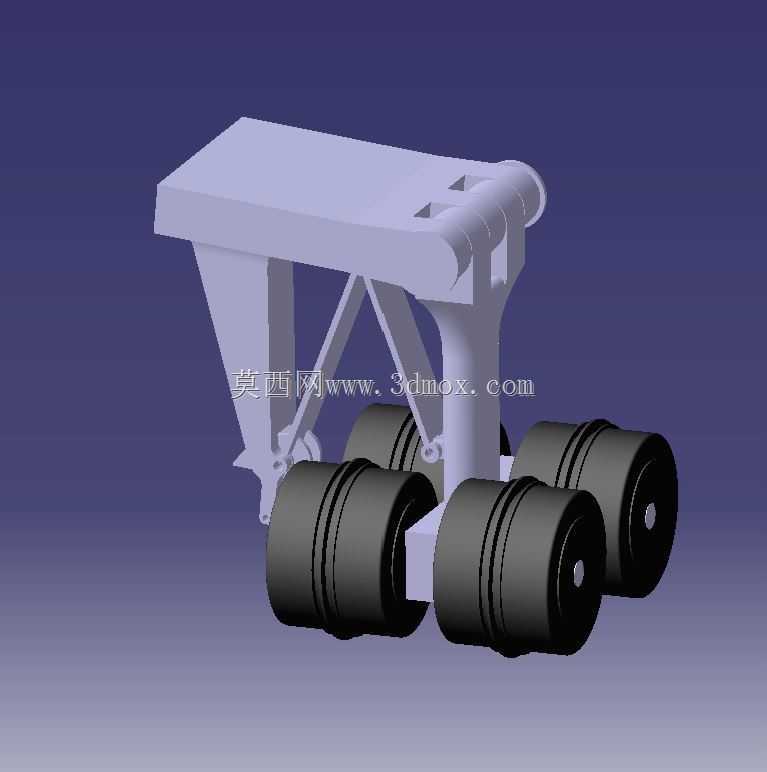

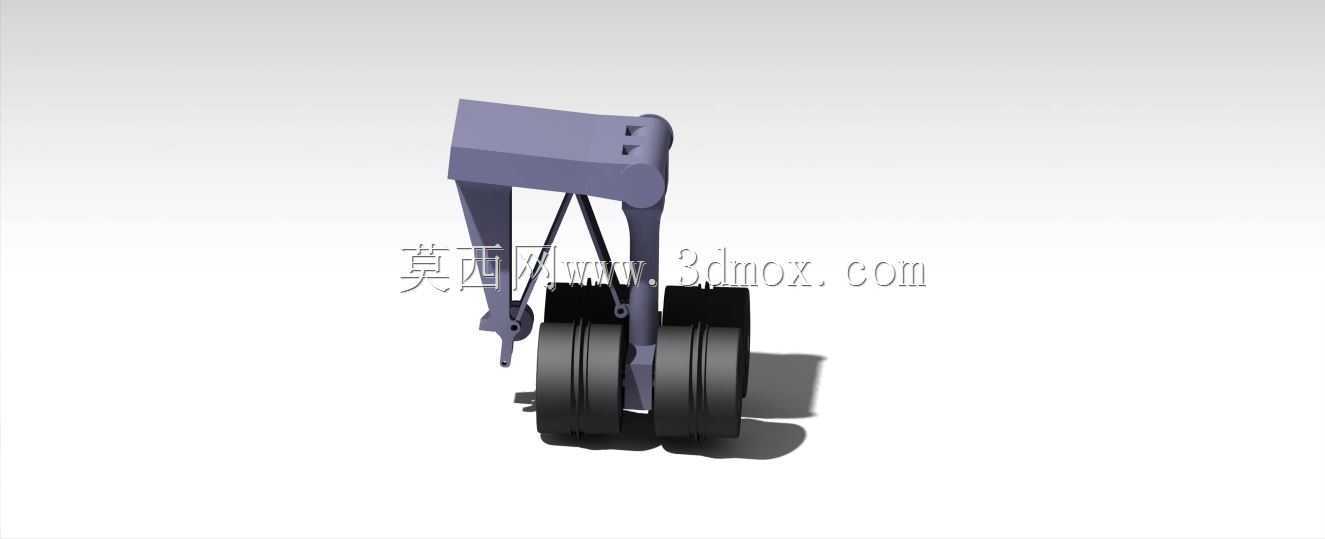

飞机主起落架结构三维设计模型

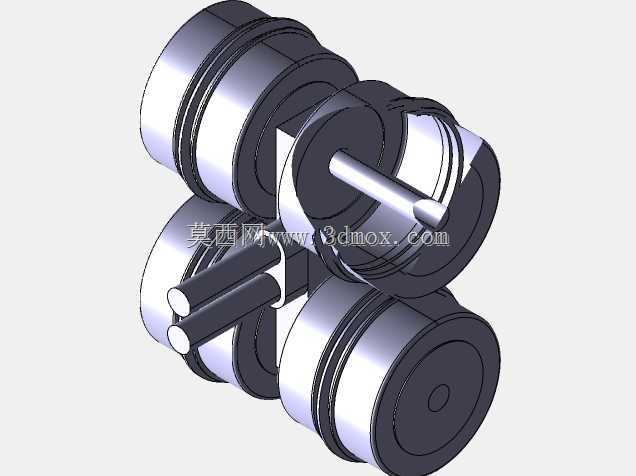

该起落架为飞机主承重起落架结构，主要承担飞机地面滑行、起降阶段的整机载荷传递与冲击缓冲作用，是飞机起降系统的核心承载部件，直接关系到飞机地面滑跑的稳定性与着陆阶段的结构安全性。在实际应用场景中，主起落架布置于飞机机身下部重心附近区域，着陆时首先接触跑道，将着陆瞬间的巨大冲击载荷通过缓冲结构逐级耗散，避免冲击直接传递至机身主结构造成结构损伤；地面滑跑阶段，起落架的轮组结构承担整机重量，配合转向、刹车系统完成滑行、转弯、制动等全套地面操作。从结构设计思路来看，该模型采用支柱式承力结构搭配双轮组布局，上部承力臂通过铰接点位与机身承力框连接，预留了缓冲作动筒的安装空间，斜向支撑臂与主承力支柱形成稳定的三角承力构型，可有效分散垂直方向的冲击载荷与水平方向的滑跑阻力载荷；双轮并列的轮组设计可降低单轮接地压强，适配不同等级跑道的承压要求，同时轮轴位置预留了刹车组件的安装接口，可直接匹配盘式刹车结构的装配需求。在安装边界方面，上部铰接点位的同轴度公差需严格控制在0.02mm以内，避免起落架收放过程中出现卡滞；轮组的横向间距需匹配机身下部的整流罩轮廓，保证起落架收放时可完全收纳至机身舱段内，不会与舱门、周边管路结构发生干涉；主承力支柱的轴线与垂直方向预留了3度的前倾角度，可在着陆时将水平冲击载荷分解为沿支柱轴向的分力，降低支柱承受的弯曲力矩，提升结构疲劳寿命。结构细节上，承力臂上预留的多个减重孔在保证结构强度的前提下有效降低了部件自重，铰接位置的衬套安装位可通过更换耐磨衬套降低日常维护成本，轮组上方的护板结构可阻挡滑行过程中跑道杂物飞溅至起落架作动机构，避免卡滞故障。整个模型的结构完全按照实际航空起落架的设计规范搭建，各部件的装配间隙、运动行程均符合实际工程要求，可直接用于起落架结构原理演示、收放机构运动仿真、载荷受力分析等场景，也可作为航空类机械设计教学的参考案例，帮助设计人员理解起落架的载荷传递路径与结构设计逻辑。
