带杆端输出的双作用标准气缸结构设计

这款气缸的结构设计围绕气压传动的直线往复输出需求展开，核心是将压缩空气的压力能转化为活塞杆的直线机械动能，在各类自动化产线、工装夹具、物料搬运设备中承担推压、顶升、夹紧、移位等执行动作。从实际应用场景来看，这类气缸广泛适配轻工包装、电子装配、机床上下料、汽车零部件焊装夹具等工位，相比液压驱动元件，它具备动作响应快、介质清洁无泄漏风险、维护成本低的特点，适合对洁净度有要求、输出力需求在中低区间的作业场景。

设计层面，这款气缸采用了标准的双作用结构，缸筒两端设置端盖密封，通过前后端盖的拉杆完成整体锁紧固定，活塞杆从前端盖中心伸出，杆端可根据安装需求搭配外螺纹、内螺纹或者法兰连接头，适配不同的负载连接形式。缸筒外壁预留了传感器安装槽位，可直接加装磁性开关来检测活塞的行程位置，给控制系统反馈到位信号，无需额外设计外置检测支架，能大幅减少现场安装的调试工作量。活塞部位采用了双向密封结构，搭配耐磨导向环，既保证了前后腔的气压密封性能，又能承受活塞杆伸出时的径向偏载，避免长期运行出现活塞杆刮蹭缸筒的问题。

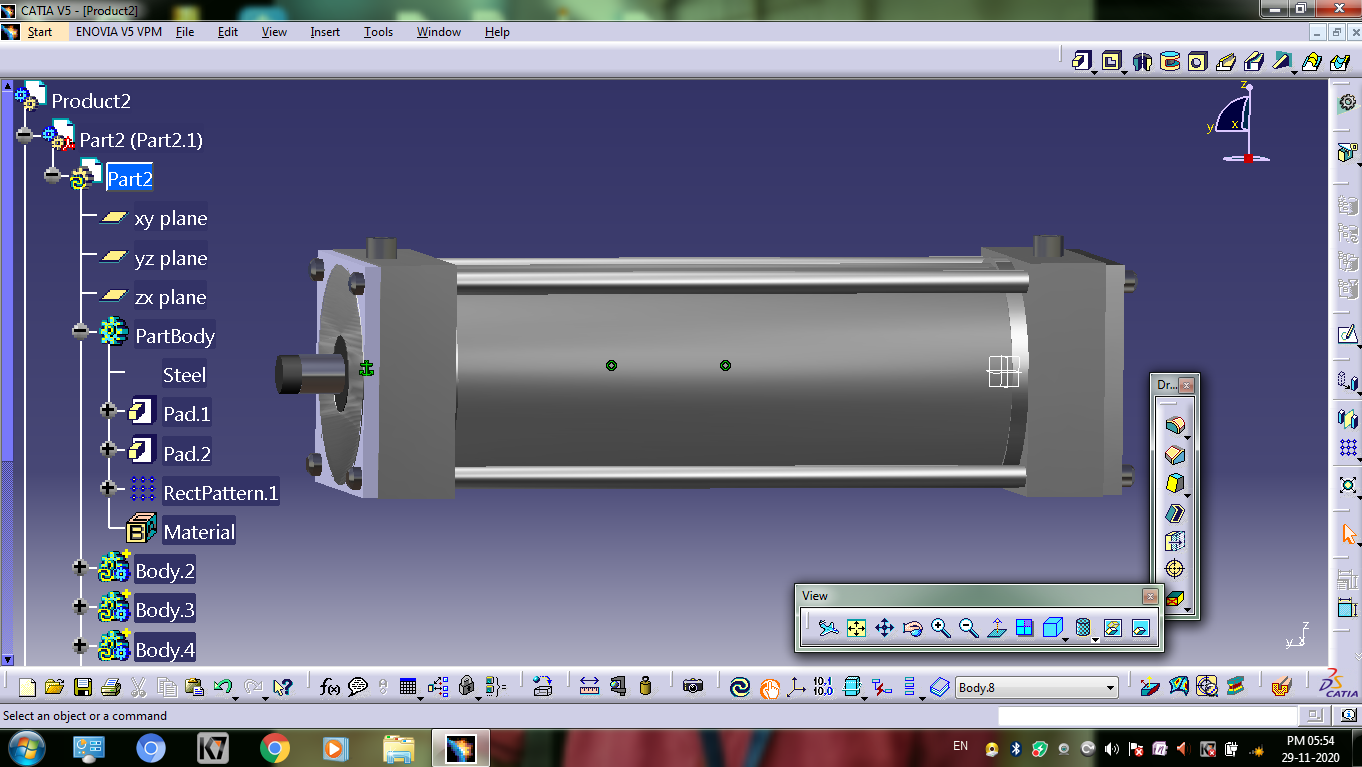

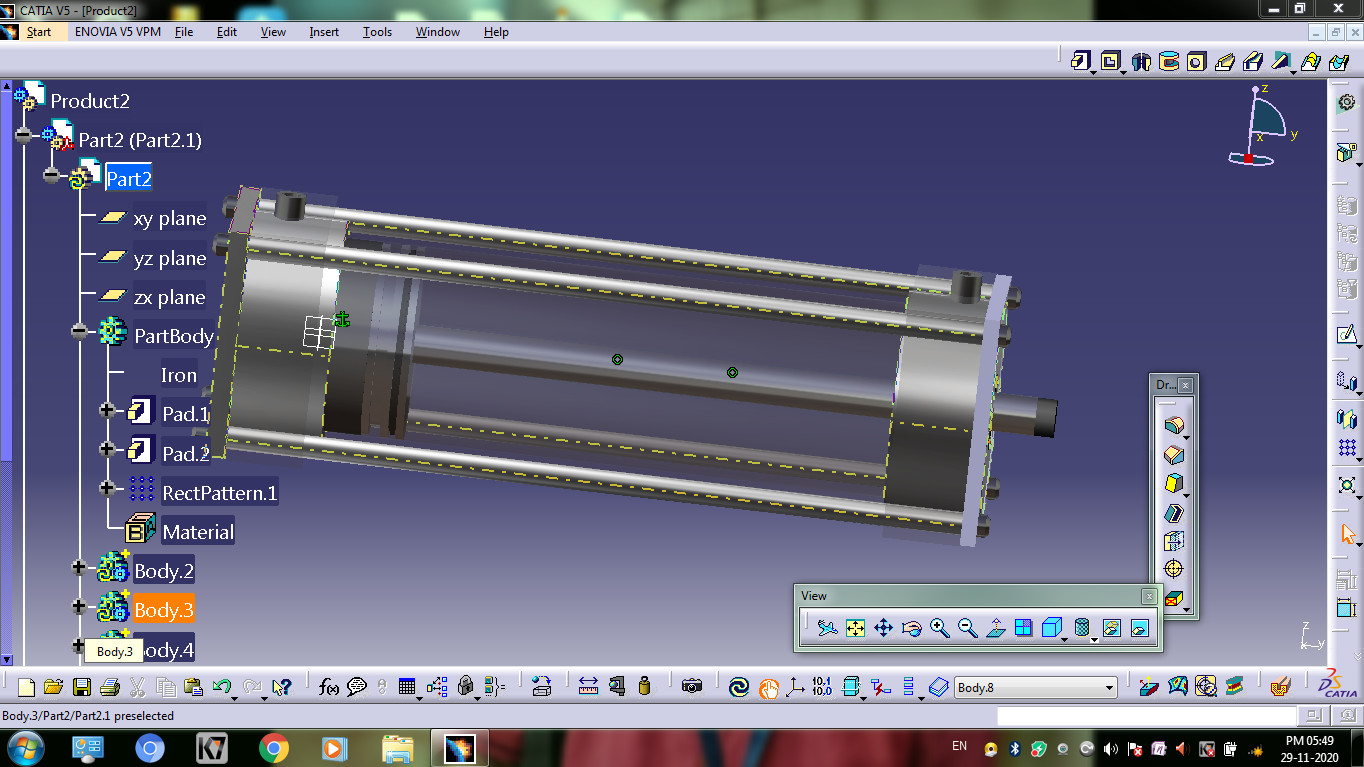

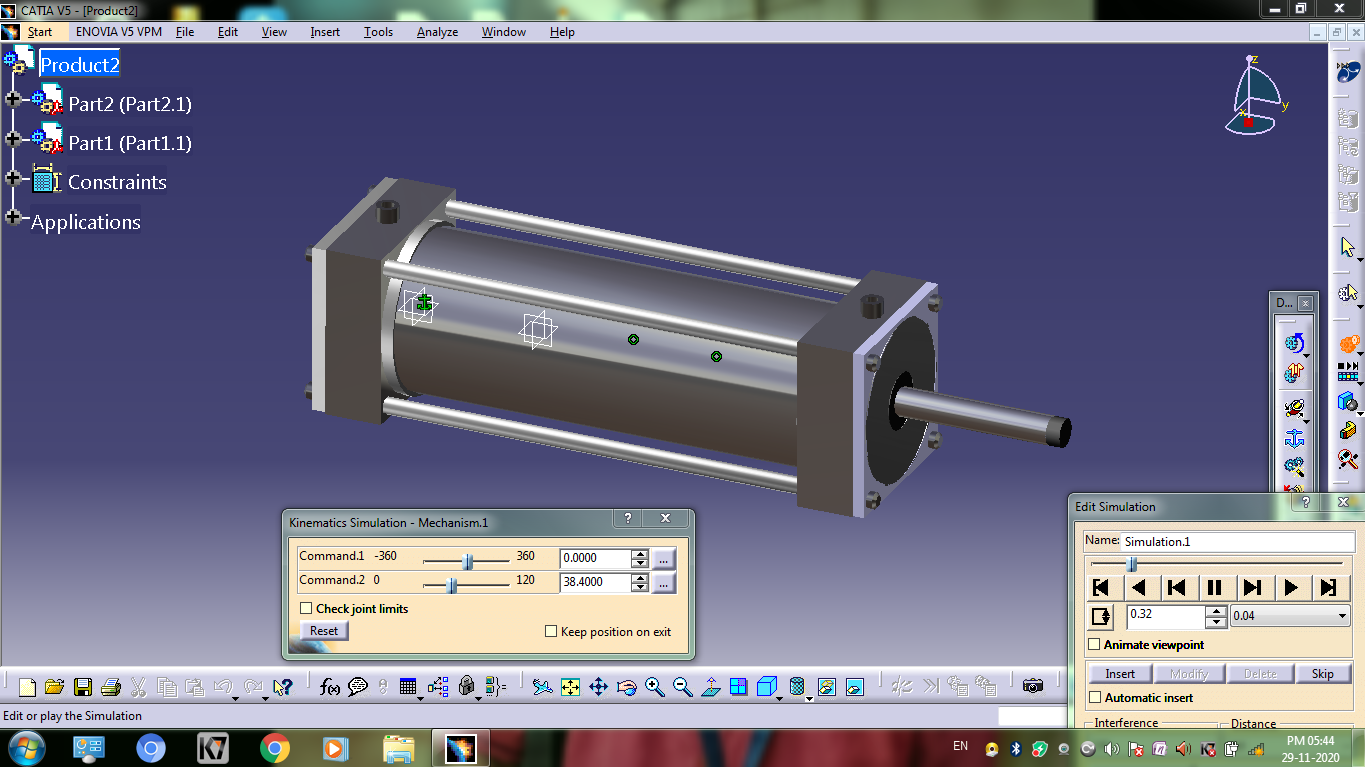

从安装边界来看，这款气缸的外形遵循标准气缸的安装尺寸规范，缸体外形为圆柱形，前后端盖预留了通孔安装位，可支持脚架安装、法兰安装、耳轴铰接安装等多种固定方式，能适配不同设备的安装空间要求。设计过程中充分考虑了运行的行程冗余，活塞的运动行程预留了足够的缓冲距离，端盖内置的缓冲结构可在活塞运行到行程端点时降低冲击，避免硬碰撞带来的部件损伤，延长气缸的整体使用寿命。在建模过程中，所有配合部位的尺寸公差都按照气动元件的行业标准设定，缸筒内壁的粗糙度、活塞杆表面的硬度处理都在结构设计中做了对应体现，能直接用于后续的工程出图、装配干涉校验，也可作为气动回路设计中的标准元件直接导入设备整体装配体，辅助完成设备的布局规划与动作仿真验证。
