S-8航空火箭弹及发射吊舱结构设计

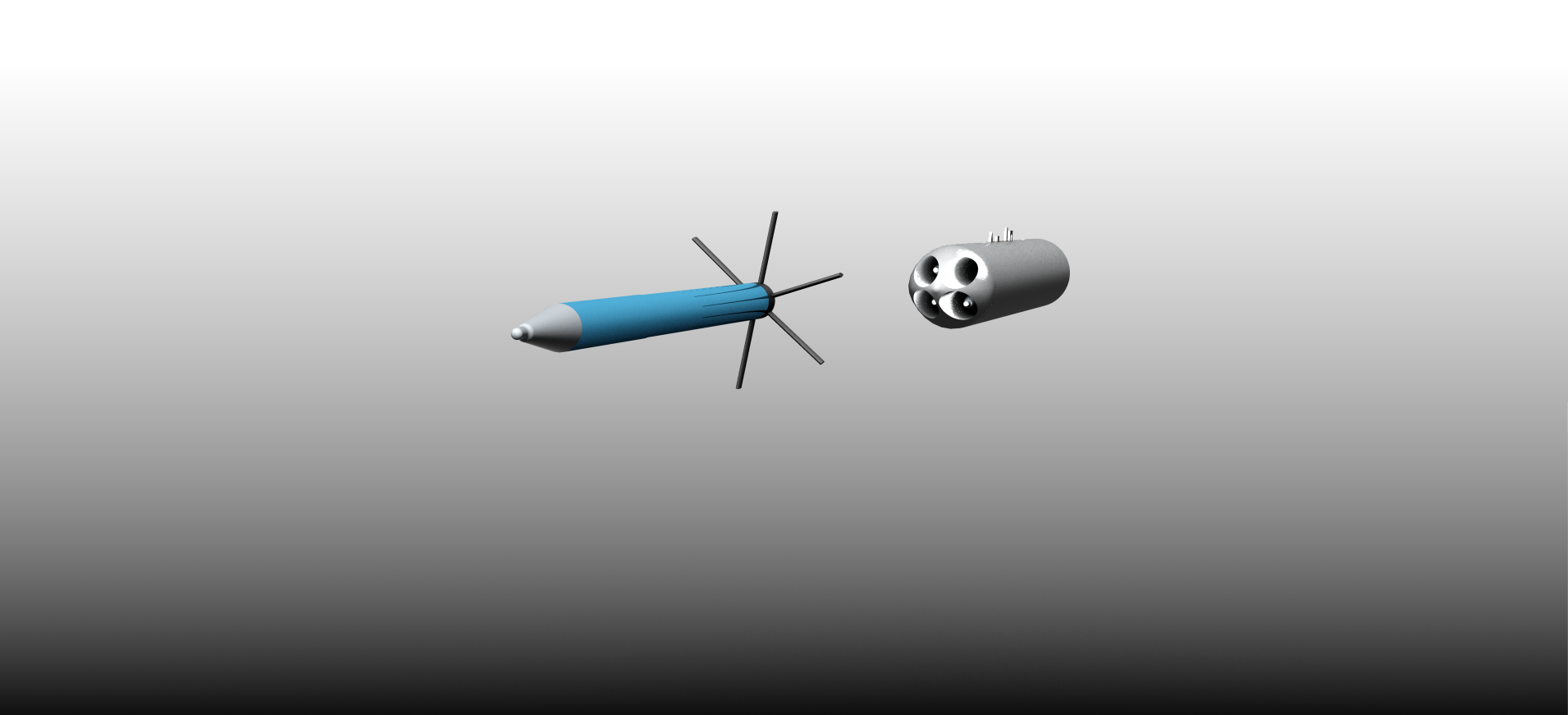

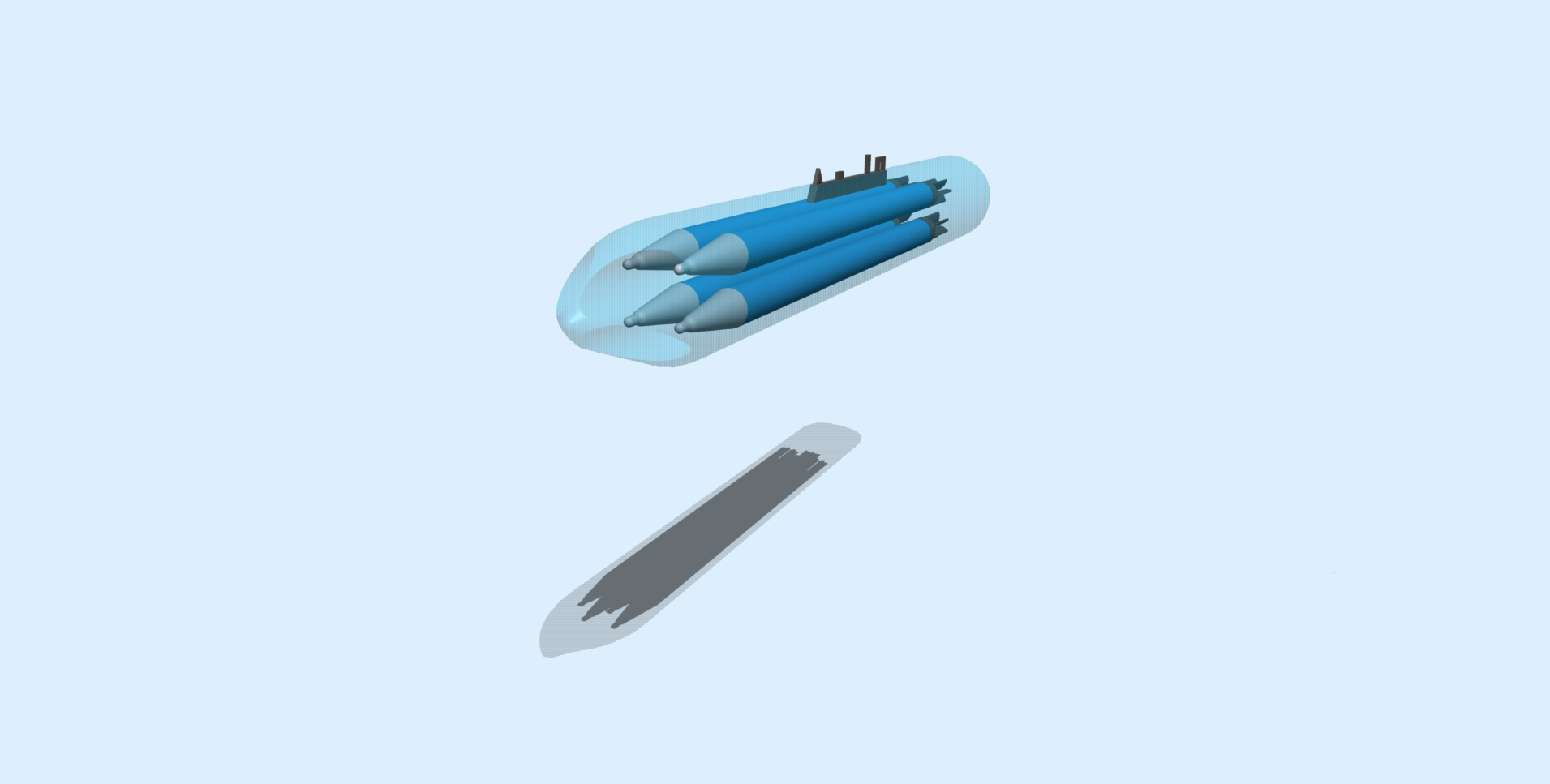

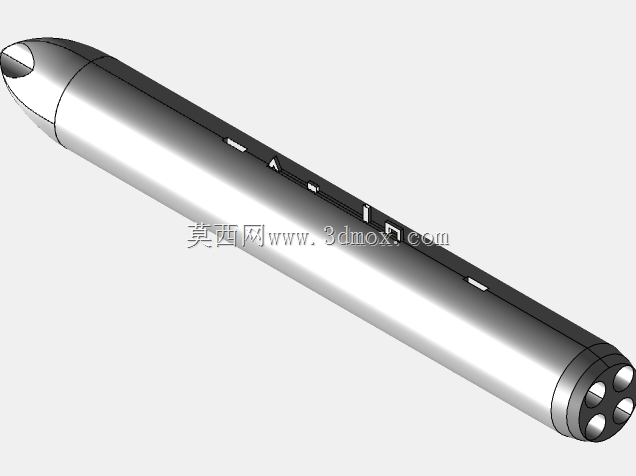

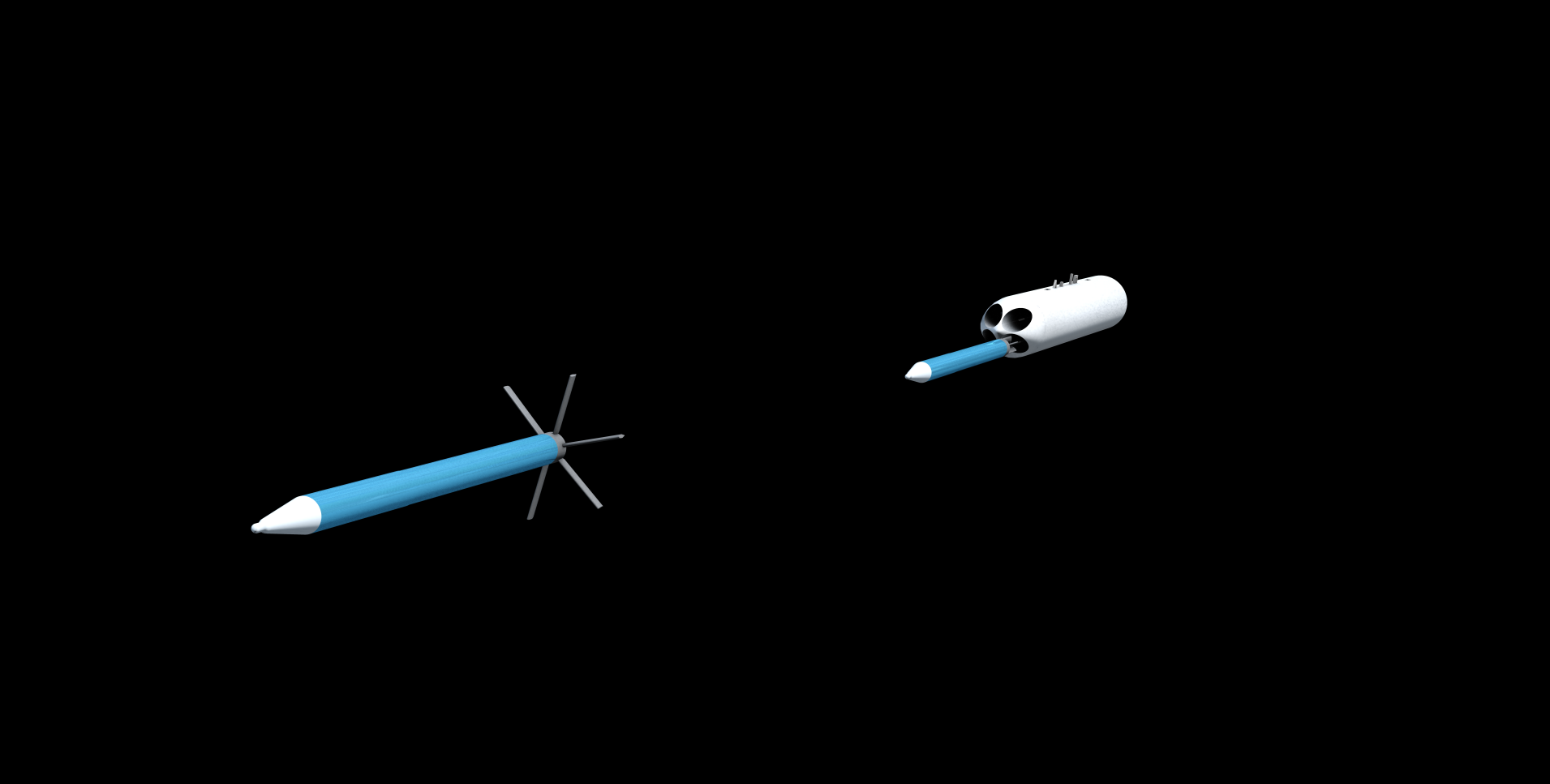

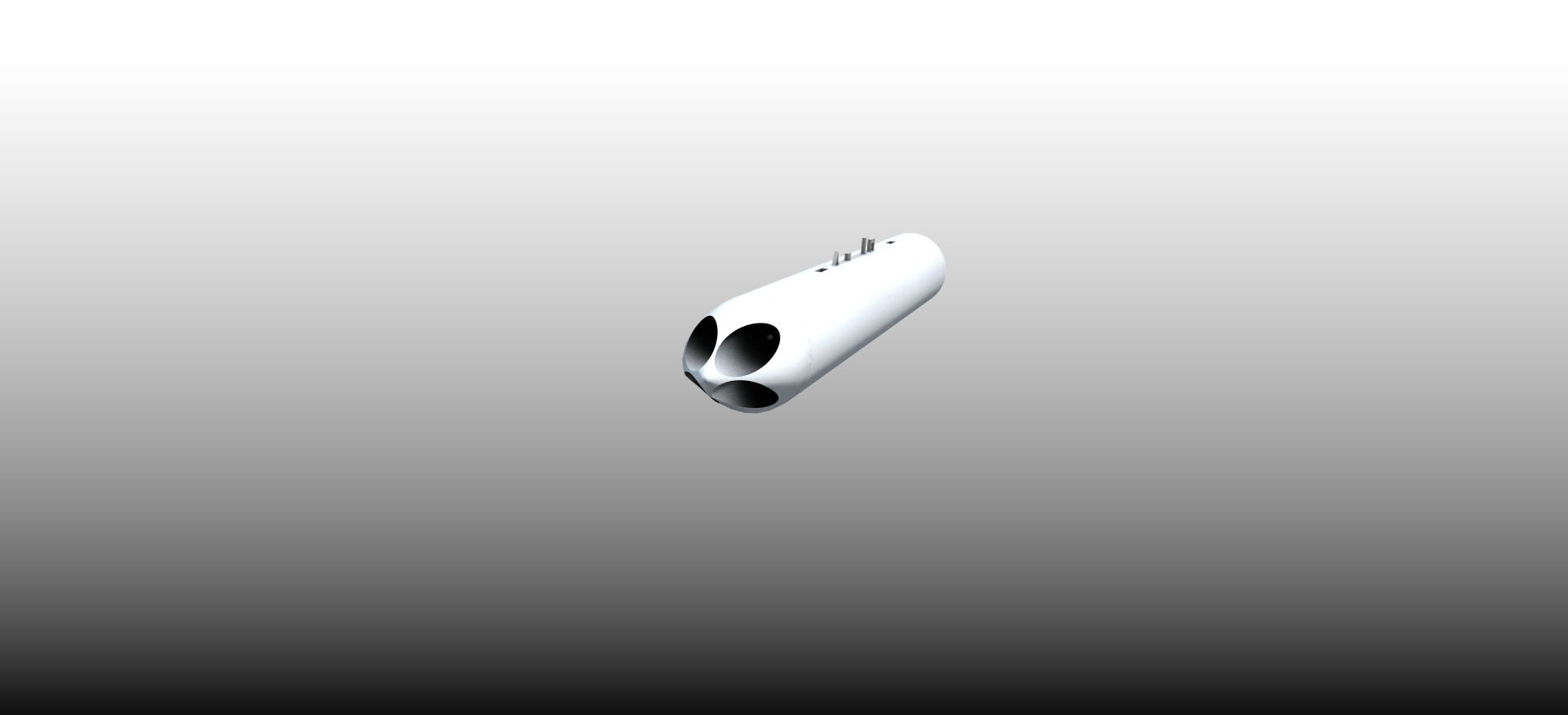

本次呈现的S-8型80毫米航空火箭弹配套吊舱结构，是苏系机载航空武器体系里应用极广的近距对地支援装备配套组件，这类装备主要列装于各型武装直升机、强击机以及战斗教练机的翼下挂点，承担近距离对地火力压制、装甲目标毁伤、野战工事破除的战术任务，在低空近距空中支援作战场景中，是效费比极高的面杀伤武器载体。从结构设计逻辑来看，整个组件分为火箭弹本体与发射吊舱两部分，二者的安装匹配边界经过严格的尺寸校核，吊舱内部的发射管内径与火箭弹弹体外径保持合理的配合间隙，既保证火箭弹装填、出膛过程无卡滞，也能在载机大过载机动时限制弹体径向窜动，避免触发引信意外解锁的风险。火箭弹本体的气动布局采用折叠尾翼稳定设计，平时尾翼收拢贴附于弹体尾部，完全适配吊舱发射管的内部容纳尺寸，弹体出膛后尾翼在气动力作用下自动张开，为飞行过程提供稳定的滚转阻尼，保证80毫米口径战斗部在有效射程内的落点散布精度满足战术要求；弹体头部的触发引信段做了钝头外形处理，兼顾了碰击目标时的触发可靠性与跨音速飞行阶段的气动阻力特性，弹体中部的固体火箭发动机段外壁做了周向定位槽，和吊舱发射管内的定位凸台配合，保证每一发火箭弹在发射管内的安装姿态一致，点火触点的对接精度可控。配套的发射吊舱采用多管联装布局，前端面设置对应数量的发射口，每个发射口都做了喇叭口导棱处理，能够降低火箭弹出膛时的燃气扰流对相邻待发弹的影响，吊舱的上部挂接结构完全匹配标准机载挂架的安装接口，挂点的承力结构经过载荷校核，能够承受满载火箭弹时的重量载荷以及连续发射时的燃气冲击载荷，吊舱壳体采用轻量化的高强度结构设计，在保证结构刚度满足载机机动过载要求的前提下，尽可能降低自身结构重量，提升载机的武器挂载灵活性。在实际使用场景中，这类火箭吊舱可以根据任务需求搭配不同类型的S-8火箭弹，包括破甲杀伤、爆破、燃烧等不同战斗部类型，吊舱的内部结构不需要做结构性改动即可兼容不同功能的弹种，这种通用化的设计思路大幅降低了地勤人员的弹药装填作业难度，也减少了装备配套的备件种类。从建模细节来看，整个结构还原了弹体表面的气动修形细节、尾翼的铰接结构、吊舱前端的发射口排布以及弹体与吊舱的装配位置关系，能够直观展示这类机载武器的结构组成与装配逻辑，对于航空装备结构设计、机载武器系统匹配设计的相关从业者而言，具备明确的结构参考价值，也可作为航空武器装备原理展示的具象化结构载体，帮助理解机载火箭武器从存储、挂载到发射的全流程结构约束条件。
