钻石翼鸭式单引擎喷气式战机结构设计

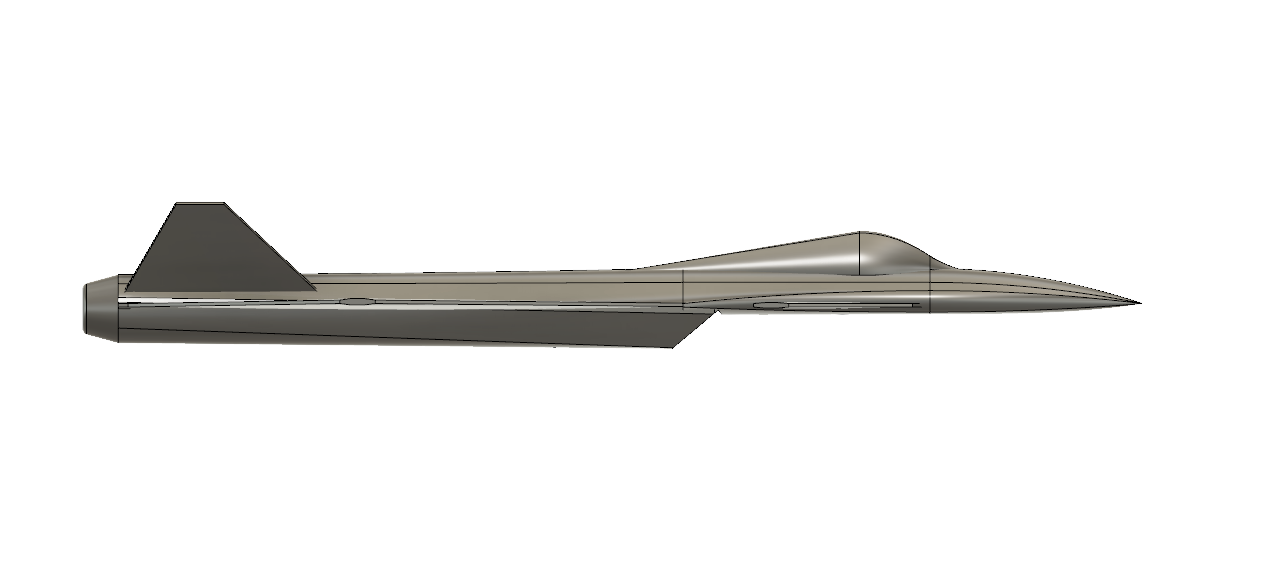

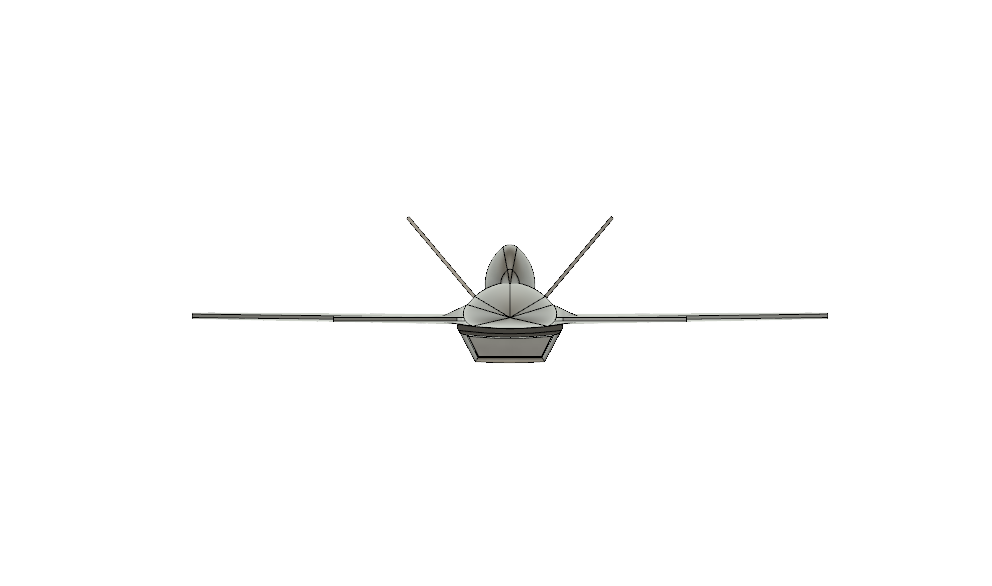

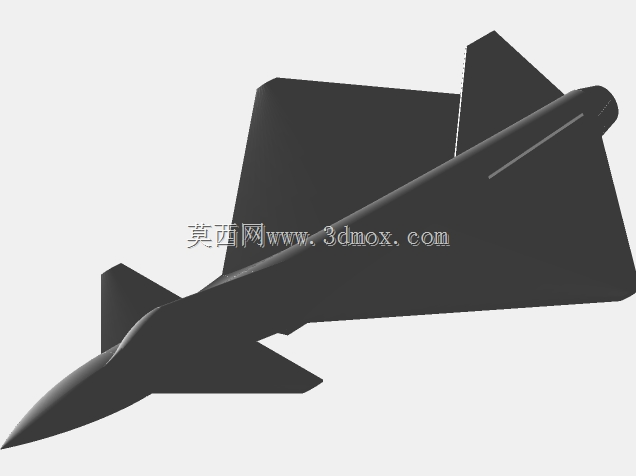

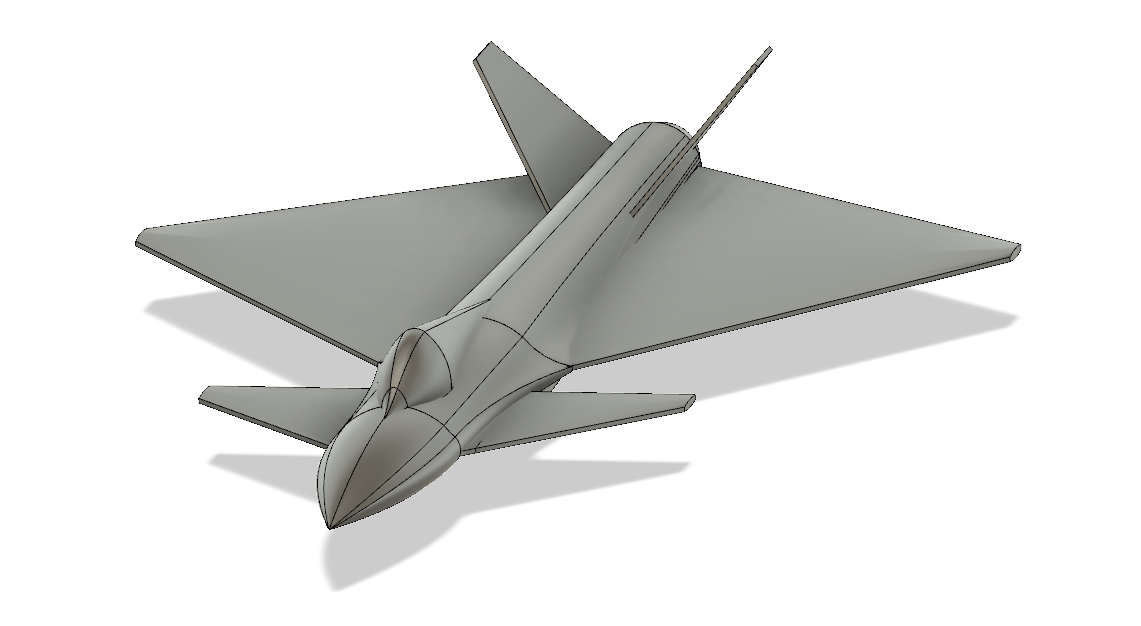

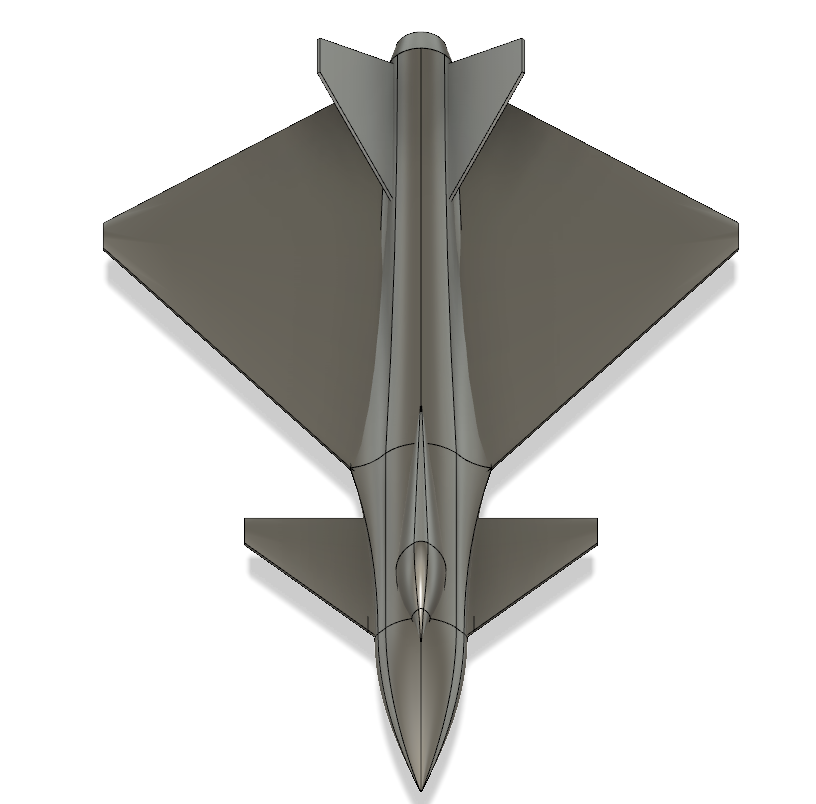

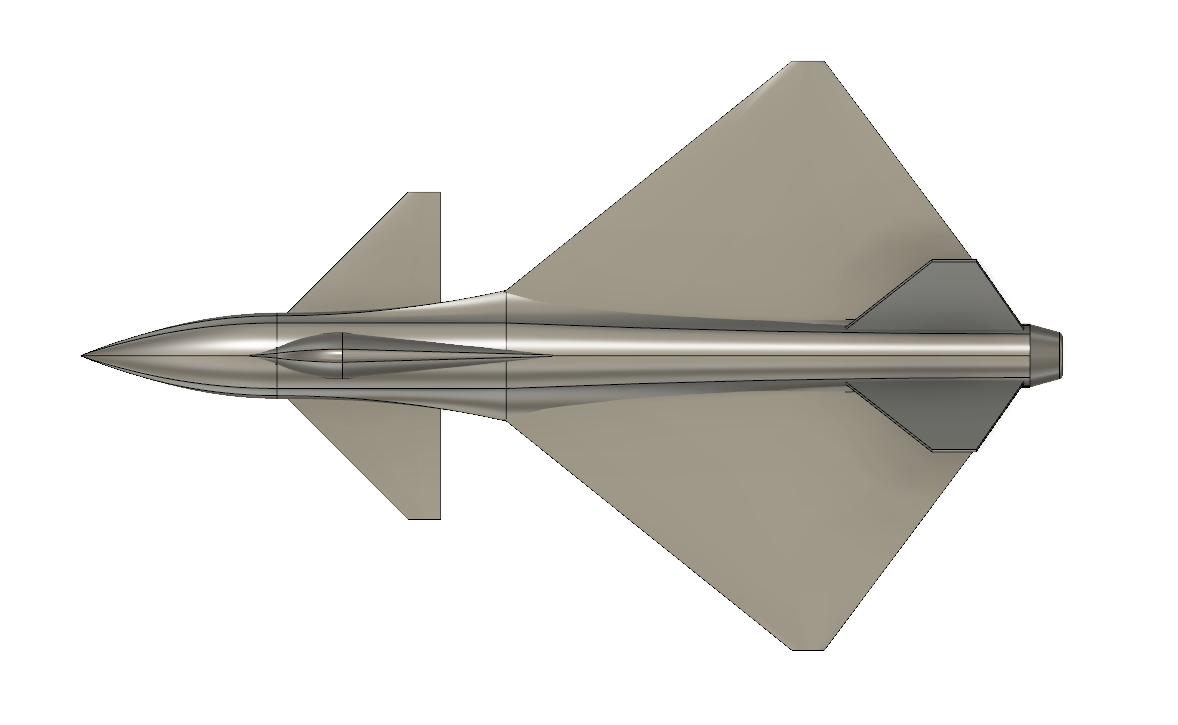

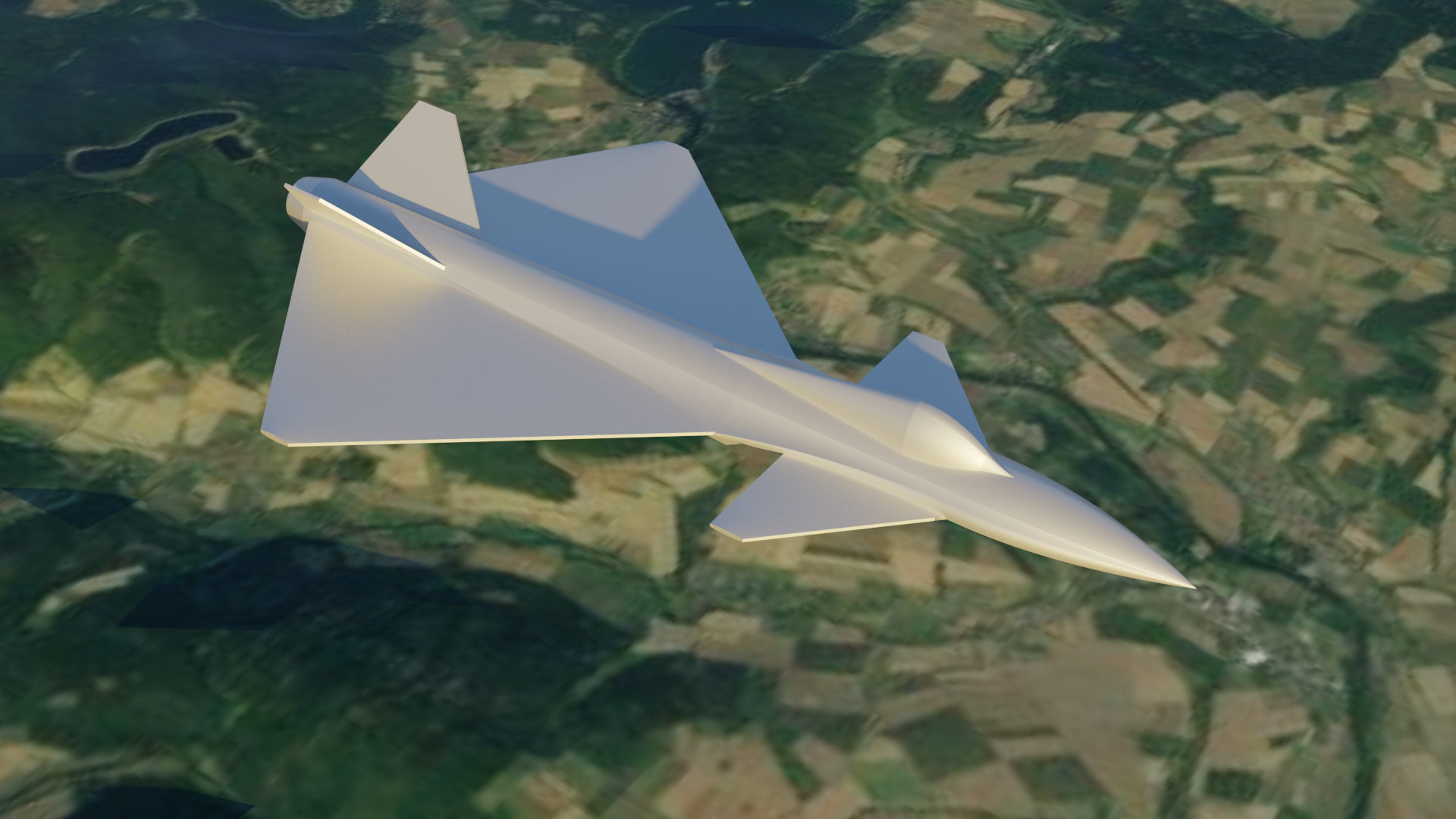

这款鸭式布局单引擎喷气战机的三维结构设计，核心围绕高机动飞行场景的气动需求展开，在前期方案论证阶段就将跨音速段的机动过载、大迎角飞行稳定性作为核心设计指标，整体气动外形经过多轮迭代调整，鸭翼与主翼的耦合间距经过反复测算，既保证鸭翼脱体涡能够有效覆盖主翼上表面，提升大迎角状态下的升力系数，又避免涡流干扰垂尾的操纵效率，降低高速飞行时的航向稳定性风险。机身采用翼身融合的过渡设计，从机头进气道唇口开始，曲面连续过渡到主翼根位置，既减少了雷达反射截面积，也能降低跨音速飞行时的波阻，同时为机身内部的燃油舱、航电设备舱预留出连续的布置空间，避免结构断点带来的强度冗余浪费。单发布局的机身承力框围绕发动机安装节设计，主承力框采用整体机加结构的设计思路，将发动机推力传递路径与主起落架安装点、机翼连接接头整合在同一承力构件上，减少分散连接带来的结构重量增量，同时控制发动机维护时的拆装路径，保证尾喷口拆卸时不需要拆解周边过多的蒙皮与结构件。主翼采用钻石翼型的切尖设计，翼展与机身长度的比例经过气动仿真优化，兼顾亚音速巡航的升阻比与超音速冲刺的阻力控制，机翼前缘后掠角匹配鸭翼的下洗气流角度，避免小速度飞行时翼尖失速先于操纵面失效，翼面内部预留了襟翼、副翼的作动器安装空间，作动器的安装支座与翼梁直接连接，将操纵力矩直接传递到主承力结构上，避免蒙皮承受局部集中载荷。垂尾采用外倾双垂尾布局，外倾角度兼顾侧向隐身需求与大侧滑角下的方向操纵效率，垂尾根部与机身尾段的承力结构一体化设计，避免高速飞行时垂尾颤振引发的结构疲劳。前起落架布置在进气道下方的承力隔框上，采用向前收起的结构方案，收起后完全容纳在进气道下方的设备舱间隙中，不占用进气道的有效流通面积，也不会挤压航电设备的布置空间；主起落架连接在机翼根部的承力框上，向内收起后收纳在机身侧面的起落架舱内，舱门轮廓与机身曲面完全贴合，保证飞行时的外形连续性。整体设计过程中，所有外形曲面都满足曲面G2连续要求，既保证气动仿真的精度，也为后续的结构有限元分析、风洞试验模型加工提供准确的数模基础，可直接用于航空专业教学演示、气动布局方案验证、虚拟仿真场景搭建等场景，数模的结构分层清晰，机身、机翼、尾翼、起落架等部件独立成组，方便后续根据不同需求调整局部结构参数，比如更换尾喷口结构、调整鸭翼偏转角度、增减外挂点布局等，适配不同的方案迭代需求。
